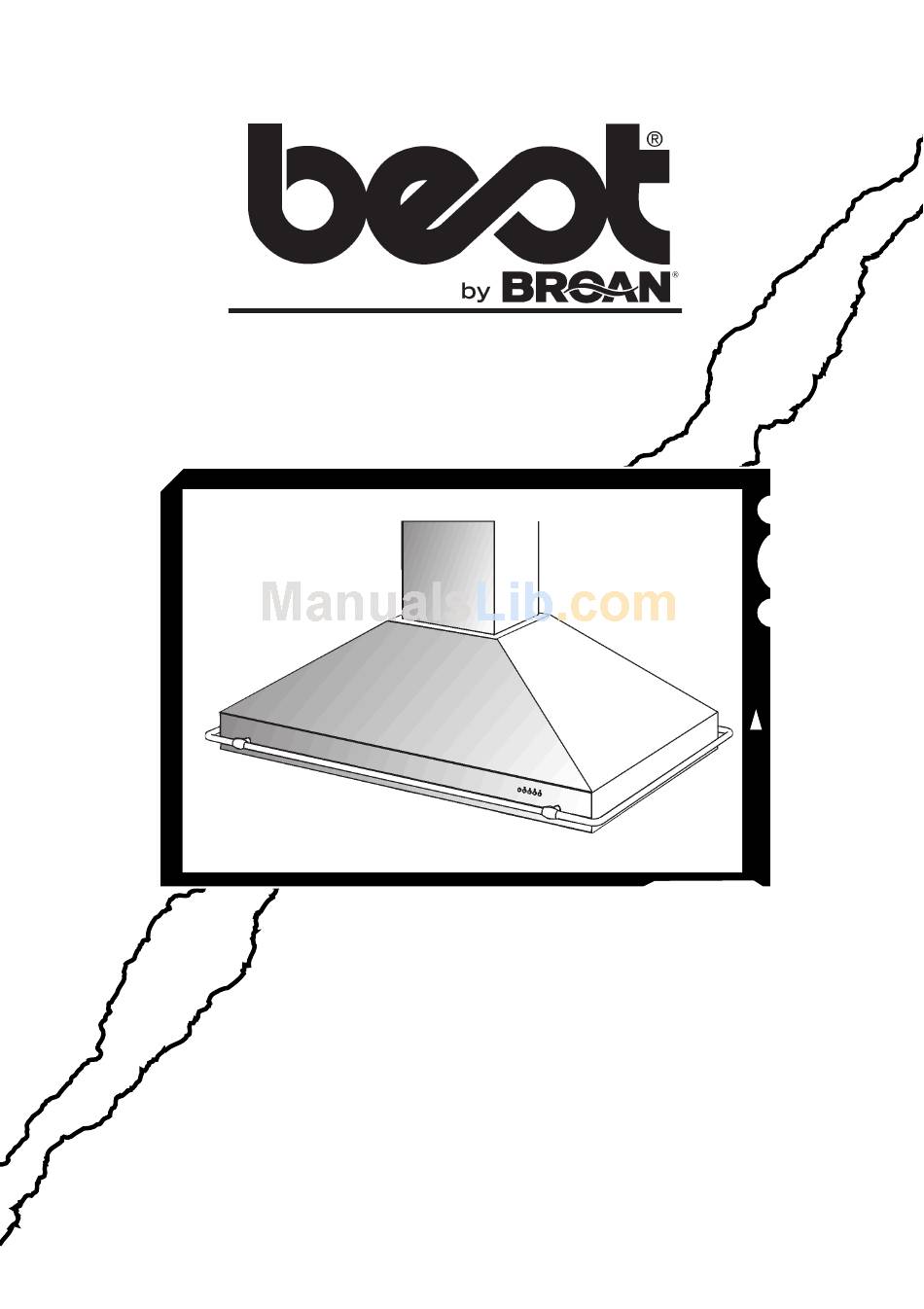

  • Page 1 Model ISER222 ENGLISH...2 FRANÇAIS... 11 ESPAÑOL...20 BEST BY BROAN P.O. Box 140 Hartford, WI 53027...
  • Page 2 READ AND SAVE THESE INSTRUCTIONS INTENDED FOR DOMESTIC COOKING ONLY WARNING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.
  • Page 3 The motor will restart when it cools down. If the motor continues to shut off and restart, have the hood serviced. 7. For best capture of cooking impurities, the bottom of the hood should be a minimum of 24" and a maximum of 30" above the cooking surface.

  • Page 4: Prepare The Hood

    PREPARE THE HOOD Unpack hood and check contents. You should receive: 1 - Hood 1 - Decorative Flue Assembly 1 - Support Frame 1 - Parts Bag (B080810610) containing: 4 - Mounting Screws (6 x 70mm) 8 - Washers Ø 6.4mm 4 - Washers Ø...

  • Page 5: Install The Ductwork

    INSTALL THE DUCTWORK NOTE: To reduce the risk of fire, use only metal ductwork. 1. Decide where the ductwork will run between the hood and the outside. 2. A straight, short duct run will allow the hood to perform most efficiently. 3.

  • Page 6: Connect Decorative Flue

    CONNECT DECORATIVE FLUE 1. Secure the upper flue to the upper support frame with mounting (3.9x9.5mm). 2. Insert the lower flue moving it completely towards the top and fix it temporarily with retaining screws (3.9x9.5mm). INSERT THE LOWER FLUE MOUNT HOOD TO SUPPORT FRAME 1.

  • Page 7: Connect Ductwork

    WIRING Note: This range hood must be properly grounded. The unit should be installed by a qualified electrician in accordance with all applicable national and local electrical codes. 1. Remove the wiring box cover. Remove a knockout from the wiring box. 2.

  • Page 8: Maintenance

    MAINTENANCE Grease Filters The grease filters should be cleaned fre- quently. Use a warm detergent solution. Grease filters are dishwasher safe. To take off the grease filters: at the handle, push the stop inwards and pull the filters downwards. Hood Cleaning Stainless steel is one of the easiest materials to keep clean.

  • Page 9: Operation

    OPERATION BLOWER LIGHT SPEED 2 SWITCH BLOWER Controls SPEED 3 BLOWER The hood is operated using the (5) push-but- BLOWER ON-OFF / SPEED 4 tons located at eye-level, on the front edge of SPEED 1 the hood. The light switch turns the halogen lights on and off.

  • Page 10: Halogen Bulbs

    (b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At the time of requesting warranty service, you must present evidence of the original purchase date. BEST BY BROAN, P.O. Box 140 Hartford, Wisconsin 53027 FUSE/S...
  • Page 11 LISEZ ET CONSERVEZ CES INSTRUCTIONS SEULEMENT POUR UTILISATION DOMESTIQUE AVERTISSEMENTS POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES: 1. N’utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des problèmes, contactez le fabriquant à...
  • Page 12 4. Utilisez un extincteur SEULEMENT si: A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le mode d’emploi. B. Ce n’est pas un très gros incendie et qu’il se limite à l’endroi où il a explosé. C.
  • Page 13 PREPAREZ LA HOTTE Enlever la hotte dans l’emballage et controller le contenu. Vous devez recevoir : 1 - Hotte 1 - Conduit décoratif 1 - Structure de support 1 - Sachet (B080810610) avec: 4 - Vis d’assemblage (6 x 70mm) 8 - Rondelles Ø...

  • Page 14: Installation Du Systeme D'evacuation

    INSTALLATION DU SYSTEME D’EVACUATION REMARQUE: Pour réduire les risques d’incendie, n’utilisez que des tuyaux en métal. 1. Décidez où le tuyau doit être installé, entre votre hotte et l’extérieur. 2. Un tuyau droit et court permettra à votre hotte de fonctionner d’une façon plus efficace. 3.
  • Page 15 ASSEMBLAGE DU CONDUIT DECORATIF 1. Fixez le conduit supérieur à la structure de support du haut avec les vis d’assemblage (3.9x9.5mm). 2. Installer le conduit inférieur pour qu’il touche le plafond et le fixer provisoirement à l’aide des vis d’assemblage (3.9x9.5mm). INSTALLER LE CONDUIT ASSEMBLAGE DE VOTRE HOTTE A LA STRUCTURE DE...

  • Page 16: Installation Electrique

    INSTALLATION ELECTRIQUE Remarque: Ce modèle de hotte doit être relié à la terre correctement. Cet article devrait être installé par un électricien qualifié selon les lois nationales et locales en matière d’électricité. 1. Enlevez le couvercle de la boîte de connexion électrique.

  • Page 17: Entretien

    ENTRETIEN Filtres anti-graisse Les filtres anti-graisse doivent être nettoyés fréquemment. Utilisez une solution contenant un détergent tiède. Les filtres anti-graisse peuvent être lavés au lave-vaisselle. Pour enlever les filtres anti-graisse: à l'aide de la poignée, pousser l’arrêt vers l’intérieur et tirer le filtre vers le bas.
  • Page 18 FONCTIONNEMENT VENTILATEUR BOUTON VITESSE 2 DE LA LUMIERE VENTILATEUR Commandes VITESSE 3 Votre hotte fonctionne grâce aux (5) boutons VENTILATEUR VENTILATEUR sur lesquels vous devez appuyer et qui se ON/OFF VITESSE 4 VITESSE 1 trouvent à la hauteur de vos yeux, sur le devant de votre hotte.

  • Page 19: Garantie

    (c) décrire la nature de tout défaut de l’article ou de la pièce. Au moment où vous demandez le service de garantie, vous devez présenter la preuve d’achat avec la date. BEST BY BROAN, P.O. Box 140 Hartford, Wisconsin 53027 BOÎTER...
  • Page 20 LEA Y CONSERVE ESTAS INSTRUCCIONES INDICADO PARA EL USO EN COCINAS DOMESTICAS ADVERTENCIA PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS: 1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas, póngase en contacto con éste a la dirección o teléfono indicados en la garantía.
  • Page 21 ADVERTENCIA 1. Para reducir el riesgo de incendios y para evacuar correctamente los humos, asegurarse de haber realizado una conducción del aire hasta el exterior. No expulsar los humos en espacios cerrados por paredes o techos, áticos, espacios angostos o garajes. 2.

  • Page 22: Prepare La Campana

    PREPARE LA CAMPANA Sacar la campana de l’embalaje y controlar el contenido. Recivireis: 1 - Campana 1 - Tubo decorativo 1 - Armazón de soporte 1 - Bolsita (B080810610) con: 4 - Tornillos de montaje (6 x 70mm cabeza redonda) 8 - Arandelas Ø...
  • Page 23 INSTALACION DEL TUBO DE EXTRACCION NOTA: para evitar el riesgo de incendio, use solamente material de metal. 1. Decida donde va a colocar el tubo de extracción entre la campana y la parte exterior. 2. Un recorrido de tubo corto y recto permitirá a la campana funcionar de manera más eficaz.
  • Page 24 INSTALACION DEL TUBO DECORATIVO 1. Sujete el tubo superior a la parte superior de la estructura de soporte de madera en la pared con los tornillos para el montaje (3.9x9.5mm). 2. Introduzca el tubo inferior hasta hacerlo tocar el techo, y fíjelo momentáneamente con los tornillos para el montaje (3.9x9.5mm).

  • Page 25: Instalacion Electrica

    INSTALACION ELECTRICA Nota: Este tipo de campana tiene que ser conectada a tierra cuidadosamente. La unidad debe instalarla un técnico electri- cista siguiendo las normas nacionales y locales. 1. Quite la tapa de la caja de conexión eléctrica y saque un cable. 2.

  • Page 26: Mantenimiento

    MANTENIMIENTO Filtros antigrasa Los filtros antigrasa deben limpiarse a menudo. Use un detergente que no sea fuerte. Los filtros antigrasa se pueden meter en el lavavajillas. Para extraer los filtros antigrasa, empuje de las manillas hacia dentro y tire de los filtros hacia abajo.
  • Page 27 FUNCIONAMIENTO MANDO DE INTERRUPTOR VELOCIDAD 2 MANDO DE Mandos MANDO DE VELOCIDAD 3 La campana se pone en funcionamiento ENCENDIDO/ usando los mandos situados a la altura de MANDO DE APAGADO Y los ojos a un lado de la parte frontal de la VELOCIDAD 4 VELOCIDAD 1 campana.
  • Page 28 Descripción del defecto en el producto o bien en una de sus partes. Para requerir un servicio en garantía debe presentar el justificante con la fecha de la compra. BEST BY BROAN, P.O. Box 140 Hartford, Wisconsin 53027 NECESARIO...

  • Page 29: Service Parts

    SERVICE PARTS MODEL ISER222 - Parts for stainless steel models shown. For service parts for black, white, polished brass, or brushed copper models, call Broan Customer Service. KEY NO. PART NO. B08087132 B02300233 BE3345732 B03295005 B02300891 B02300787 B03292357 BW0000027 B03294033...
  • Page 30 LISTE PIECES DE RECHANGE MODELE ISER222 - Ci-dessous liste pièces de rechange pour hottes en inox. Pour les pièces de recharge des modèles de couleurs noir, blanc, laiton jaune poli, cuivre brossé, contacter Broan Customer Service. KEY NO. PART NO.

  • Page 31: Lista De Piezas De Recambio

    LISTA DE PIEZAS DE RECAMBIO MODEL ISER222 - Aquí aparecen solamente las piezas de recambio para campanas de acero inoxidable, si desean las piezas de recambio de los modelos en blanco, negro, latón lustrado ó cobre acepillado, pónganse en contacto con el servicio al cliente de Broan.
  • Page 32 SERVICE PARTS - LISTE PIECES DE RECHANGE - LISTA DE PIEZAS DE RECAMBIO MODEL ISER222 04306953/5N - ISER222 HS...
