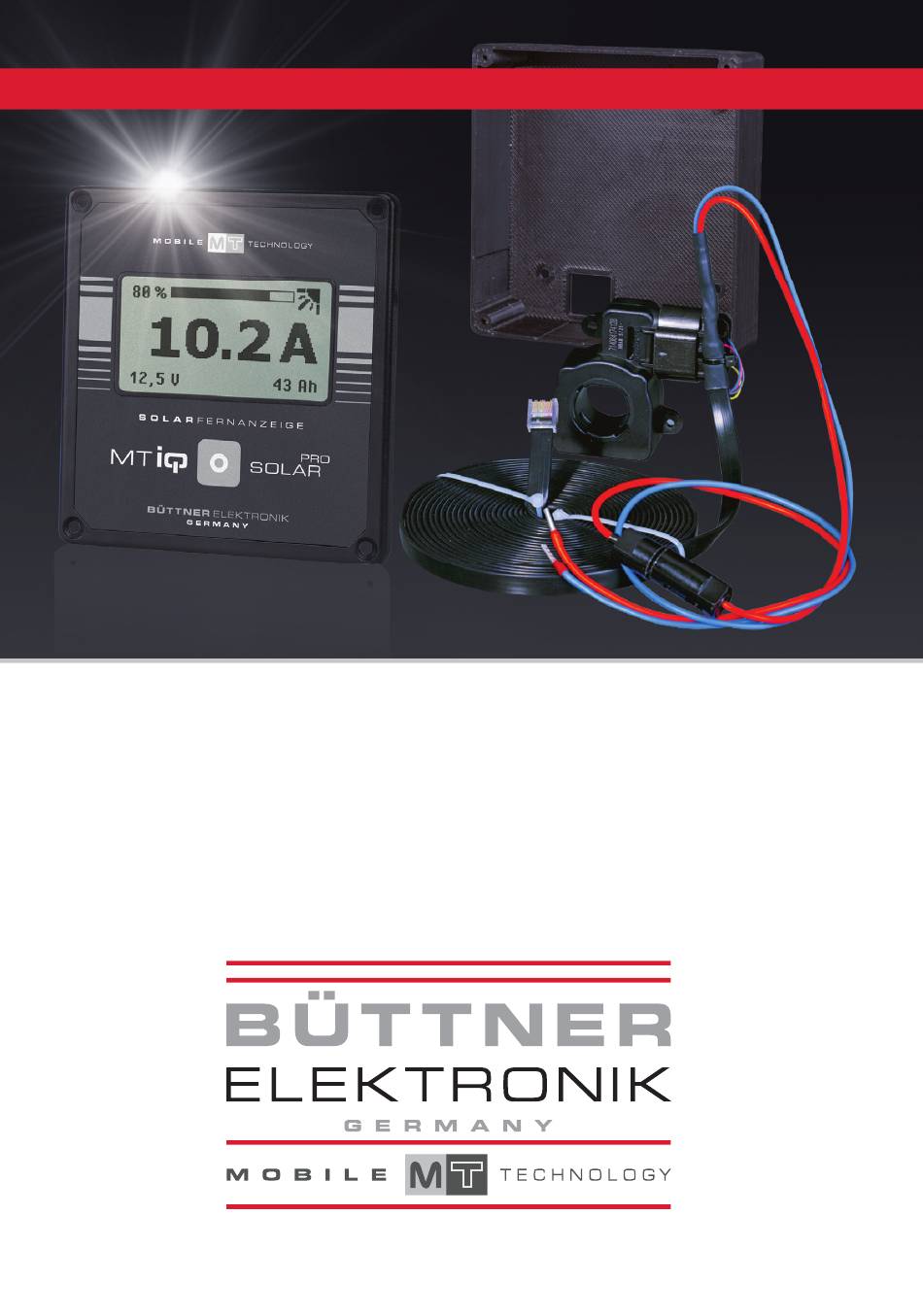

- Page 1 B E D I E N U N G S A N L E I T U N G · I N ST R U C T I O N M A N U A L Universal-Solarfernanzeige MT iQ Solar...
-
Page 3: Einleitung
Einleitung Sehr geehrter Kunde, mit dem Kauf der Solarfernanzeige MT iQ Solar haben Sie sich für ein Qualitätsprodukt von BÜTTNER ELEKTRONIK entschieden. Diese Solarfernanzeige erfüllt höchste Ansprüche an Qualität und Funktionalität für eine optimale Überwa- chung Ihres Solarladestroms. Bitte prüfen Sie den Inhalt des Pakets direkt nach dem Öffnen auf Vollständigkeit. - Page 4 Zu dieser Bedienungsanleitung, Mit der Installationshilfe auf den folgenden Seiten nehmen Sie Ihre Solarfernanzeige schnell und einfach in Betrieb. Lesen Sie diese Anleitung bitte aufmerksam und sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise um einen einwandfreien Betrieb des Geräts zu gewährleisten. Verwendete Symbole Warnung! Gefahr!
-
Page 5: Table Of Contents
Inhaltsverzeichnis Einleitung ............3 Lieferumfang ............6 1 Allgemeine Hinweise und Sicherheit ....7 2 Funktionsbeschreibung ........8 3 Inbetriebnahme Installation MT iQ Solar ........9 Gesamtschaltbild ............ 11 Grundeinstellungen ..........12 4 Bedienung MT iQ Solar ........14 Übersicht .............. -
Page 6: Lieferumfang
Lieferumfang Anzahl Beschreibung MT iQ Solar Anzeige Verbindungskabel für Anzeige mit Halterung für Stromsensor und Versorgungskabel Strom-Sensor (Hall-Sensor) Aufbaugehäuse 8 Befestigungsschrauben BÜTTNER ELEKTRONIK – MT iQ Solar... -
Page 7: Allgemeine Hinweise Und Sicherheit
1 Allgemeine Hinweise Bitte lesen Sie die folgenden Hinweise aufmerksam durch, be- vor Sie Ihr neues Gerät in Betrieb nehmen. Sicherheitshinweise Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind. Veränderungen an dem Gerät können zu einem Verlust der Be- triebserlaubnis oder zur Verletzung anderer gesetzlicher Anfor- derungen (z.B. -
Page 8: Funktionsbeschreibung
2 Funktionsbeschreibung Die Solar-Fernanzeige MT iQ Solar erfasst den aktuellen Solar-Ladestrom mit einem Strom-Mess-Sensor (Hall Geber) an der Ladeleitung Ihres Solar-Reglers. Die Besonderheit dieser Solar-Fernanzeige ist, dass sie unabhängig einer bereits bestehenden Solaranlage und Reglertyp einsetzbar ist und darüber hinaus auch die Solar-Leistung mehrerer unabhängiger Solaranlagen erfas- sen kann. -
Page 9: Installation Mt Iq Solar Pro
3 Installation MT iQ Solar Zur Installation entfernen Sie bitte das Pluskabel vom Solarregler zum Plus- Pol Ihrer Batterie. Dieses Kabel durch die Öff- nung des Strom-Sensors führen. Diesen exakt wie in der Abbildung rechts montieren. Nun wieder das Kabel mit der Polklemme verbinden. - Page 10 Stecken Sie nun den Strom-Sensor in die Halterung am Ver- bindungskabel bis dieser hörbar einrastet. Verbinden Sie nun die beiden Versorgungskabel am Ende des Verbindungskabels mit dem Plus-Pol (rotes Kabel) und dem Minus-Pol (blaues Kabel) der Batt erie. Verbinden Sie die Polklemme wieder mit dem Batt erie-Pol. Abschließend den Westernstecker des Verbindungskabels rückseiti g auf der Plati ne der Solarfernanzeige einstecken.
-
Page 11: Gesamtschaltbild
Gesamtschaltbild 4 Gesamtschaltbild Strom-Sensor Hall-Geber Sicherung blau 800mA flink Bordbatterie Batterie-Verbände: Strom-Sensor Strom-Sensor Hallgeber Hallgeber BÜTTNER ELEKTRONIK – MT iQ Solar Mobile Technology – MT iQ Basic... -
Page 12: Grundeinstellungen
Grundeinstellungen Für eine korrekte Balken- und Prozentanzeige der Solarleis- tung muss das Gerät einmalig bei optimaler Solarleistung kalibriert werden. Einstieg in die Menübedienung der Einstellwerte: Taste drücken und 5 Sekunden halten > Einstieg ins Menü. Menüauswahl steht jetzt auf Back (Menü verlassen). Jeder weitere Tastendruck auf blättert durch das Menü. - Page 13 Rücksetzen der erzeugten Solarladung Ah Die Anzeige Solarladung in Ah dient der Ermittlung der ge- samten Solarleistung über einen bestimmten Zeitraum. Nachfolgende Anleitung erläutert wie diese kumulierte Leis- tung wieder zurückgesetzt werden kann. Drücken Sie die Taste bis zum Rücksetzen der erzeugten „Solarladung Ah / RESET 0 Ah“...
-
Page 14: Bedienung Mt Iq Solar Pro
4 Bedienung MT iQ Solar Solarfernanzeige Schnell-Übersicht In der Hauptanzeige des Gerätes werden alle wich- ti gen Informati onen Ihrer Batt erie angezeigt. Die angezeigten Werte können Sie durch Drücken der Taste nacheinan- der abrufen. u Hauptanzeige Hauptanzeige Ein / Ausschalten Die Taste schaltet die Solarfernanzeige ein. -
Page 15: Hauptfunktionen
Hauptfunktionen anzeigen Über die Taste wechseln Sie zwischen den Haupt-Anzei- gen der Solarfernanzeige. Anzeige aktueller Solarstrom (A) Die Hauptanzeige zeigt den aktuellen Stromfluss der Solaranlage. Die obere Zeile gibt den % Wert (links) der aktuellen Solar- leistung im Verhältnis zum maximal möglichen Wert an. Analog zu diesem % -Wert wird der Solarleistung-Füllbalken angezeigt. - Page 16 Anzeige aktueller Batteriespannung (V), (nur wenn aktiviert) Die Hauptanzeige zeigt die aktuelle Spannung der Bord- batterie an. Die obere Zeile gibt den % Wert (links) der aktuellen Solar- leistung im Verhältnis zum maximal möglichen Wert an. Analog zu diesem % -Wert wird der Solarleistung-Füllbalken angezeigt.
-
Page 17: Technische Daten
5 Technische Daten Systemspannung ..........12 V / 24 V Betriebsspannungsbereich ........ 7 V … 32,7 V Eigenstrombedarf ........~4,5 mA .. 17 mA Sicherung am Sensorkabel ........800 mA flink Temperaturbereich ......... -20°C .. +50°C Strommessbereich .......... 0 A .. 200 A Öffnung am Stromsensor für Kabelaufnahme ... 22 mm Länge des Kommunikationskabels ........ 5 m Abmessungen B x H x T (mm) Frontplatte .....90 x 95 x 22 (27*) Display ........... -
Page 18: Gewährleistung
6 Gewährleistung Die Firma BÜTTNER ELEKTRONIK GmbH übernimmt bei nach- gewiesenem Garantieanspruch (Kaufbeleg mit Datum) eine 24-monatige Garantie. Alle innerhalb der Garantiezeit auftretenden Funktionsfeh- ler, die nachweisbar trotz sachgemäßem Gebrauch entstan- den sind werden, bis 24 Monate nach Kaufdatum, kostenlos behoben. -
Page 19: Introduction
Introduction Dear Customer, When you purchased the solar remote display MT iQ Solar , you decided on a quality product from BÜTTNER ELEKTRONIK. This solar remote display meets the highest demands on quality and functionality for optimum monitoring of your solar charge power. Please check the contents of the package for comple- teness immediately after opening. - Page 20 About these Operating Instructions The installation assistance on the following pages will help you to put your Universal solar remote display into opera- tion – fast and easy. Please read these Instructions attentively and carefully. Pay attention to the safety instructions in particular to ensure proper operation of the device.
- Page 21 Table of Contents Introduction ............19 Scope of Delivery ..........22 1 General Information and Safety Instructions ..23 2 Description ............24 3 Commissioning Installation MT iQ Solar ........25 Overall Circuit Diagram ........... 27 Adjustments ............28 4 Operating MT iQ Solar ........
-
Page 22: Scope Of Delivery
Scope of Delivery Anzahl Beschreibung MT iQ Solar Display Extension cord for display with support and current sensor and power supply cables Current-Sensor (Hall-Sensor) Wall- mounting box Pack of 8 fixing screws BÜTTNER ELEKTRONIK – MT iQ Solar... -
Page 23: General Information And Safety Instructions
1 General Information Please read the following information carefully before commis- sioning your new equipment. Safety Instructions The manufacturer does not accept any liability for damages resulting from improper handling and non-compliance with safety precautions. Changes to the equipment may result in a loss of the operating licence or a violation of regulatory requirements (e.g. -
Page 24: Description
2 Description The solar remote display MT iQ Solar measures the actual solar charging current with a current sensor (Hall sensor) on the charging cable of your solar controller. The particularity of this solar remote display is that it can be used independently of an existing solar system and controller type and can also be used to measure the solar power of several independent solar systems. -
Page 25: Installation Mt Iq Solar Pro
3 Installation MT iQ Solar For installation please remove the positive cable between the solar control- ler and your battery from the positive terminal. Pass this cable through the opening of the current sensor exactly as shown in the picture on the right. Now reconnect cable again with the pole terminal. - Page 26 Now plug the current sensor into the connector of the extension cord unti l it snaps in audibly. Please now connect the two power supply cables at the socket of the data cable with the batt ery terminals. Red cable on plus and blue cable on minus terminal of the batt ery.
-
Page 27: Overall Circuit Diagram
Overall Circuit Diagram 4 Overall Circuit Diagram current-sensor Hall sensor Fuse Fuse blue 800 mA 800mA fast-blow quick-action Board-battery More than one battery: current-sensor current-sensor Hall sensor Hall sensor Mobile Technology – MT iQ Basic BÜTTNER ELEKTRONIK – MT iQ Solar... -
Page 28: Adjustments
Adjustments For the correct displaying of solar power bar graph it is essential to store the maximum measured solar power Entering setup menu: Press and hold for 5 seconds > Entering the menu. Menu selection “Back” (quits menu) is now highlighted. Each further key-press on allows scrolling the menu. - Page 29 Reset of cumulated solar charge power in Ah The display for solar charge in Ah is used to determine the total solar power over a certain period of time. The follo- wing instructions explain how this cumulated performance can be reset again. until the reset of “solar charge Ah”...
-
Page 30: Pro
4 Operati ng the solar remote display MT iQ Solar Quick Overview The main display of the equipment shows all im- portant informati on of your solar system. Push butt on in order to successively retrieve all display values. ... -
Page 31: Main Functions
Displaying main functions Use the push-button to scroll between the main displays of the solar remote display. Display of actual solar current (A) The main display shows the actual current of the solar system. The top line gives the %-value (left) of the actual solar cur- rent in relation to the maximum possible value. - Page 32 Display of actual battery voltage (V), (only if activated) The main display shows the actual voltage of the board battery. The top line gives the % - value (left) of the actual solar current in relation to the maximum possible value. The solar power bar graph is displayed analogue to the %-value.
-
Page 33: Technical Data
5 Technical Data System voltage ............ 12 V / 24 V Operating voltage range ........7 V … 32,7 V Internal power consumption ..... ~4,5 mA .. 17 mA Fuse on sensor cable ......... 800 mA fast-blow Temperature range ......... -20°C .. +50°C Current measuring range ........ 0 A .. 200 A Opening at the current sensor for cable reception .. -
Page 34: Warranty
6 Warranty BÜTTNER ELEKTRONIK GmbH grants a 24-month warranty if there is proof of the guarantee claim (proof of purchase with date). All functional defects demonstrably having resulted despite proper use and occurred within the warranty period are remedied free of charge until 24 months after the date of purchase. - Page 35 Your Notes: BÜTTNER ELEKTRONIK – MT iQ Solar...
