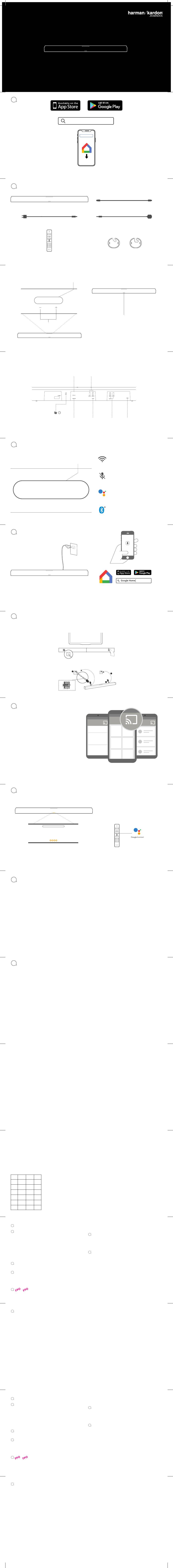

Harman Kardon CITATION BAR Quick Start Manual

C I T A T I O N
1
APP
2
PRODUCT TOUR

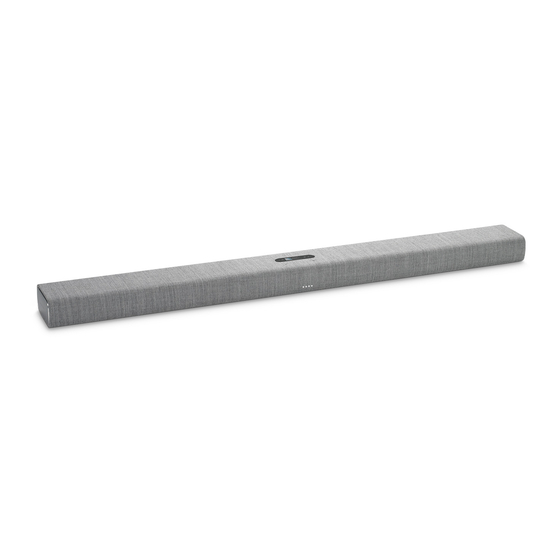

Citation Bar
Regional power cord
(varies depending on country)
Remote control
3
CONTROL / INFORMATION ON TOUCH SCREEN
4
GET STARTED
Plug in the power
5

WALL MOUNT

Wall mount the Citation Bar
Use tape to stick the wall-mounted paper guide on the wall, push a pen tip through the center of each mounting hole to
mark the wall-mounted bracket location and remove the paper.
Screw the wall mount brackets on the pen mark; screw the threaded mounting post into the back of the Citation Bar,
then hook the Citation Bar on the wall.
6
CHROMECAST PLAY MUSIC PROCEDURE
Step 1: Open Chromecast supported app
Step 2: Play Music
Step 3: Tap the cast icon and select "Citation Bar"
e.g.
Spotify
Pandora
TuneIn
Deezer
Google Play Music
* Device can support multi-room control provided by Chromecast built-in, more details you can refer to Google Home app.
7
MIC MUTE
8
OWNER'S MANUAL
DOWNLOAD THE FULL OWNER'S MANUAL FROM HARMANKARDON.COM
Téléchargez le mode d'emploi complet sur harmankardon.com
Descárgate el Manual de usuario completo en: harmankardon.com
Laden Sie die vollständige Bedienungsanleitung von harmankardon.com
Scarica il manuale dell'utente integrale da harmankardon.com
Download de complete gebruikershandleiding van harmankardon.com
Last ned hele brukerhåndboken fra harmankardon.com
Ladda ner hela bruksanvisningen från harmankardon.com
Hent hele brugsanvisningen fra harmankardon.com
『Owner's Manual』（取扱説明書）（全文）をharmankardon.com からダウンロードしてください
harmankardon.com 에서 사용자 매뉴얼 전체를 다운로드하십시오
9
SPECIFICATIONS
EN
• Model Name: CITATION BAR
• Power Supply: 100-240V~50/60Hz
• Bluetooth version: 4.2
• Bluetooth transmitter frequency range: 2402 – 2480MHz
• Bluetooth transmitter power: <10dBm
• Bluetooth transmitter modulation: GFSK,π/4 DQPSK, 8DPSK
• Wireless network: 802.11a/b/g/n/ac (2.4GHz/5GHz)
• 2.4G Wi-Fi transmitter frequency range: 2412 – 2472MHz (2.4GHz
ISM Band, USA 11 Channels, Europe and others 13 Channels)
• 2.4G Wi-Fi transmitter power: <20dBm
• 2.4G Wi-Fi modulation: DBPSK, DQPSK, CCK, QPSK,BPSK,16QA
M,64QAM
• 5G WISA transmitter power: <14dBm
• 5G WISA modulation: OFDM, BPSK, QPSK, 16QAM
• 5G WISA transmitter frequency range: 5.15 - 5.35GHz,
5.470 - 5.725GHz, 5.725 - 5.825GHz
• 5G Wi-Fi transmitter power: <23dBm
• 5G Wi-Fi modulation: QPSK, BPSK, 16QAM,64QAM,256QAM
This device complies with Part 15 of the FCC rules and Industry Canada license-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
CAN ICES-3 (B) / NMB-3 (B).
IC Caution:
User should also be advised that:
(i) the device for operation in the band 5150 - 5250 MHz is only for indoor use to reduce the potential for harmful interference to co-channel mobile satellite systems;
(ii) the maximum antenna gain permitted for devices in the bands 5250 - 5350 MHz and 5470 - 5725 MHz shall comply with the e.i.r.p. limit: and
(iii) the maximum antenna gain permitted for devices in the band 5725 - 5825 MHz shall comply with the e.i.r.p. limits specified for point-to-point and non
point-to-point operation as appropriate.
(iv) Users should also be advised that high-power radars are allocated as primary users (i.e. priority users) of the bands 5250 - 5350 MHz and 5650 - 5850 MHz and that
these radars could cause interference and/or damage to LE-LAN devices.
Les utilisateurs devraient aussi être avisés que
(i) les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage
préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux;
(ii) le gain maximal d'antenne permis pour les dispositifs utilisant les bandes 5 250-5 350 MHz et 5 470-5 725 MHz doit se conformer à la limite de p.i.r.e.;
(iii) le gain maximal d'antenne permis (pour les dispositifs utilisant la bande 5 725-5 825 MHz) doit se conformer à la limite de p.i.r.e. spécifiée pour l'exploitation point
à point et non point à point, selon le cas.De plus, les utilisateurs de radars de haute puissance sont désignés utilisateurs principaux (c.-à-d., qu'ils ont la priorité) pour
les bandes 5 250-5 350 MHz et 5 650-5 850 MHz et que ces radars pourrai ent causer du brouillage et/ou des dommages aux dispositifs LAN-EL.
Warning: Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user's authority to operate the
equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and,
if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following
measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
High power radars are allocated as primary users of the 5.25 to 5.35 GHz and 5.65 to 5.85 GHz bands. These radar stations can cause interference with and/or damage
this device. No configuration controls are provided for this wireless equipment allowing any change in the frequency of operations outside the FCC grant of
authorization for US operation according to Part 15.407 of the FCC rules.
FCC/IC Radiation Exposure Statement: This equipment complies with FCC/IC RSS-102 radiation exposure limits set forth for an uncontrolled environment.
This equipment should be installed and operated with minimum distance 20cm between the radiator and your body.
Cet équipement est conforme aux limites d'exposition aux radiationsFCC/ IC CNR-102 établies pour un environnement non contrôlé.
Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.
해당무선설비는전파혼신가능성이있으므로인명안전과관련된서비스는할수없음.
Use Restriction: This device is restricted to indoor use when operating in the 5150 to 5350 MHz frequency range in following countries:
BE EL LT PT
BG ES LU RO
CZ FR HU SI
DK HR MT SK
DE IT NL FI
EE CY AT SE
IE LV PL UK
FR
APPLICATION
1
Téléchargez et lancez l'application Google Home sur votre téléphone ou votre tablette.
DÉCOUVERTE DU PRODUIT
2
Citation Bar x1, 1cordons d'alimentation aux normes locales (varie en fonction du
pays) 1 télécommande, 1 câble HDMI, 1 dispositif de répétition IR, 2 supports de
montage mural
Haut
Écran tactile, Volume
Avant
Allumé quand l' e nceinte est active
Retour
OPTIQUE, HDMI, Réinitialiser, dispositif de répétition IR, ENTRÉE AUDIO , HDMI,
PUISSANCE
COMMANDES/INFORMATIONS SUR L'ÉCRAN TACTILE
3
Écran tactile, État du Wi-Fi, Micro désactivé/micro activé,
Appuyez pour demander de l'aide à votre Assistant Google, Bluetooth
PRISE EN MAIN
4
Mettez-la sous tension
Téléchargez et lancez l'application Google Home sur votre téléphone ou votre tablette.
Suivez les instructions sur l'écran tactile et dans l'application Google Home pour
finir la configuration
*Activer le Bluetooth (iPhone/iPad).
MONTAGE MURAL
5
Montage mural de la Citation Bar
Utilisez de la bande adhésive pour coller le guide papier de montage mural sur la
paroi, enfoncez un crayon au centre de chaque trou de montage afin de marquer
CARACTÉRISTIQUES TECHNIQUES
9
• Désignation du modèle: CITATION BAR
• Alimentation: 100-240V~50/60Hz
• Version Bluetooth: 4.2
• Gamme de fréquences de l'émetteur Bluetooth: 2402 – 2480MHz
• BPuissance de l'émetteur Bluetooth: <10dBm
• Modulation de l'émetteur Bluetooth: GFSK,π/4 DQPSK, 8DPSK
• Réseau sans fil: 802.11a/b/g/n/ac (2.4GHz/5GHz)
• Plage de fréquences de l'émetteur WiFi 2,4G : 2412 – 2472 MHz
(bande ISM 2,4 GHz, USA 11 canaux, Europe et autres 13 canaux)
• Puissance de l'émetteur WiFi 2,4G : <20 dBm (EIRP): <20dBm
• Modulation WiFi 2,4G: DBPSK, DQPSK, CCK, QPSK,BPSK,
16QAM,64QAM
• Puissance de l'émetteur WISA 5G: <14dBm
• Modulation WISA 5G: OFDM, BPSK, QPSK, 16QAM
• Plage de fréquences de l'émetteur WISA 5G: 5.15 - 5.35GHz,
5.470 - 5.725GHz, 5.725 - 5.825GHz
• Puissance de l'émetteur WiFi 5G: <23dBm
• Modulation WiFi 5G: QPSK, BPSK, 16QAM,64QAM,256QAM
ES
APLICACIÓN
1
Descarga y usa la aplicación Google Home en un teléfono o tableta.
COMPONENTES DEL PRODUCTO
2
Citation Bar x1, 1 cables de alimentación regional (varía según el país)
1 mando a distancia, 1 cable HDMI, 1 repetidor IR, 2 soportes de montaje en pared
Parte superior
Pantalla táctil, Volumen
Parte delantera
Se enciende cuando está activo
Parte posterior
ÓPTICO, HDMI, Restablecer, repetidor IR, ENTRADA DE SONIDO , HDMI, POTENCIA
CONTROL/INFORMACIÓN SOBRE LA PANTALLA TÁCTIL
3
Pantalla táctil, Estado wifi, Silenciar/activar micrófono,
Pulsa para pedir ayuda a Google Assistant, bluetooth
EMPEZAR
4
Conecta la alimentación eléctrica
Descarga y activa la aplicación Google Home en tu teléfono o tablet.
Sigue las instrucciones en la pantalla táctil y la aplicación Google Home para
completar la configuración
*Activar Bluetooth (iPhone/iPad)
MONTAJE
5
Montaje de la barra Citation en la pared
Utilice cinta adhesiva para pegar la guía de papel para
montaje mural en la pared. Con la punta de un bolígrafo
marque el centro de cada orificio de montaje para marcar
la pared en la ubicación de montaje y quite el papel.
ESPECIFICACIONES
9
• Nombre del modelo: CITATION BAR
• Alimentación eléctrica: 100-240V~50/60Hz
• Versión de bluetooth: 4.2
• Rango de frecuencia del transmisor Bluetooth: 2402 – 2480MHz
• Potencia del transmisor Bluetooth: <10dBm
• Modulación del transmisor Bluetooth: GFSK,π/4 DQPSK, 8DPSK
• Red inalámbrica: 802.11a/b/g/n/ac (2.4GHz/5GHz)
•
Rango de frecuencia del transmisor wifi 2,4G: 2412-2472 MHz (banda ISM
2,4 GHz, 11 canales en EE. UU. y otros 13 canales en Europa)
• Potencia del transmisor wifi 2,4G: <20dBm
• Modulación 2,4G wifi: DBPSK, DQPSK, CCK, QPSK,BPSK,
16QAM,64QAM
• Potencia del transmisor WISA 5G: <14dBm
• Modulación WISA 5G: OFDM, BPSK, QPSK, 16QAM
• Rango de frecuencia del transmisor WISA 5G: 5.15 - 5.35GHz,
5.470 - 5.725GHz, 5.725 - 5.825GHz
• Potencia del transmisor wifi 5G: <23dBm
• Modulación 5G wifi: QPSK, BPSK, 16QAM,64QAM,256QAM
Google Home
Download and run the Google Home app on a phone or tablet.
x1
x1
x1
Top
Touch screen
Volume
Optical
>5s
Reset IR Repeater
Touch screen
2-D=4mm
1
≤8 mm/
4mm/0.16"
0.31"
≥35 mm/1.4"
Belgium (BE), Greece (EL), Lithuania (LT), Portugal (PT), Bulgaria (BG), Spain (ES), Luxembourg (LU), Romania (RO), Czech
Republic (CZ), France (FR), Hungary (HU), Slovenia (SI), Denmark (DK), Croatia (HR), Malta (MT), Slovakia (SK), Germany (DE),
Italy (IT), Netherlands (NL), Finland (FI), Estonia (EE), Cyprus (CY), Austria (AT), Sweden (SE), Ireland (IE), Latvia (LV), Poland (PL)
and United Kingdom (UK).
This product contains open source software licensed under GPL. For a list of open source software and other relevant information,
please download the Harman Kardon Controller app available on the App Store or Google Play. For your convenience, the source code
and relevant build instruction are also available at http://www.harmankardon.com/opensource.html. Please feel free to contact us at:
Harman Deutschland GmbH
ATT: Open Source, Gregor Krapf-Gunther
Parkring 3
85748 Garching bei Munchen
Germany
or OpenSourceSupport@Harman.com if you have additional question regarding the open source software in the product.
B A R
Google Home
Wall mount bracket
Lights when active
Back
HDMI
Audio IN HDMI
Wi-Fi status
Mic mute/unmute
Press to ask your Google Assistant for help
Bluetooth®
Download and run the Google Home app on a phone or tablet.
Follow the instructions on the touch screen and Google Home
app to finish the setup
*Enable Bluetooth (iPhone / iPad)
TV
3
2
• 5G Wi-Fi transmitter frequency range: 5.15 - 5.35GHz,
5.470 - 5.725GHz, 5.725 - 5.825GHz
• Power consumption in sleep mode: <2.0 Watts
Note: CITATION BAR is intended to be used for streaming music. A
consumer can stream Bluetooth audio to the speaker. A consumer
can connect their speaker to the local Wi-Fi Network and stream
music with Google Chromecast. In addition, the speaker will work
with Google Home. This product is designed to be instantly on and
ready to play music at a moment's notice, therefore, the Bluetooth
and Wi-Fi connection must remain active at all times to ensure proper
operation.
CITATION BAR is in compliance with the European Union energy
legislation.
CITATION BAR will enter into sleep mode (networked standby) after
20 minutes without operation, after which it can be re-activated via
Bluetooth or Wi-Fi.
l'emplacement du support mural puis retirez le papier.
Vissez les fixations murales sur le repère au crayon, vissez le goujon de fixation fileté
à l'arrière de la Citation Bar puis accrochez la Citation Bar au mur.
INSTRUCTIONS POUR ÉCOUTER DE LA MUSIQUE AVEC CHROMECAST
6
Étape 1 : Ouvrez une application compatible avec Chromecast.
Étape 2 : Lancez de la musique
Étape 3 : Cliquez sur l'icône Cast et sélectionnez « Citation Bar ».
* L'appareil est compatible avec la commande de synchronisation multiroom intégrée
à Chromecast. Pour plus d'information, consultez l'application Google Home.
MICRO DÉSACTIVÉ
7
Bouton Google Assistant
Ce produit inclut un logiciel libre sous licence GPL. Pour obtenir une liste de logiciels
libres ainsi que d'autres informations pertinentes, veuillez télécharger l'application
Harman Kardon Controller disponible sur l' A pp Store ou sur Google Play. Pour plus
de commodité, le code source ainsi que les instructions de compilation
correspondantes sont également disponibles à l'adresse
http://www.harmankardon.com/opensource.html. N'hésitez pas à nous contacter à :
Harman Deutschland GmbH
ATT: Open Source, Gregor Krapf-Gunther
Parkring 3
85748 Garching bei Munchen
Germany
ou OpenSourceSupport@Harman.com pour toute question concernant le
logiciel « open source » intégré dans ce produit.
• Plage de fréquences de l'émetteur WiFi 5G: 5.15 - 5.35GHz,
5.470 - 5.725GHz, 5.725 - 5.825GHz
• Consommation d'énergie en mode veille: <2.0 Watts
Remarque: CITATION BAR sert à diffuser de la musique en streaming.
L'utilisateurpeut lancer de la musique sur l'enceinte en Bluetooth.
L'utilisateur peut connecter son enceinte au réseauWi-Fi local et
diffuser de la musique avec Google Chromecast. L'enceinte
fonctionnera également avec Google Home. Ce produit a été conçu
pour diffuser de la musique instantanément et à tout moment. Pour
garantir son bon fonctionnement, le Bluetooth et leWi-Fi doivent
donc rester actifs en permanence.
CITATION BAR est conforme à la législation de l'Union européenne en
matière d'énergie.
CITATION BAR Elle passe en mode sommeil (veille en réseau) après 20
minutes sans fonctionnement, après quoi elle peut être réactivée via
le Bluetooth ou leWi-Fi.
Atornilla los soportes para la pared sobre la marca de bolígrafo. Atornilla la varilla
roscada de montaje en la parte posterior de la barra Citation y, a continuación,
engancha la barra Citation en la pared.
PROCEDIMIENTO DE REPRODUCCIÓN DE MÚSICA CON CHROMECAST
6
Paso 1: Abre la aplicación Chromecast compatible
Paso 2: Reproduce la música
Paso 3: Pulsa sobre el icono de transmisión y selecciona "Citation Bar"
* El dispositivo es compatible con el control multisala que ofrece Chromecast
built-in. Para más detalles, consulta la aplicación Google Home.
SILENCIAR
7
Botón del Asistente de Google
Este producto contiene software de código abierto con licencia GPL. Para
obtener una lista del software de código abierto y otros datos importantes,
descarga la aplicación Harman Kardon Controller, disponible en el App
Store y en Google Play. Para mayor comodidad, el código fuente y las
instrucciones de compilación correspondientes también están disponibles
en http://www.harmankardon.com/opensource.html. No dudes en
ponerte en contacto con nosotros en:
Harman Deutschland GmbH
ATT: Open Source, Gregor Krapf-Gunther
Parkring 3
85748 Garching bei Munchen
Germany
o OpenSourceSupport@Harman.com si tienes más preguntas sobre el
software de código abierto del producto.
• Rango de frecuencia del transmisor wifi 5G: 5.15 - 5.35GHz,
5.470 - 5.725GHz, 5.725 - 5.825GHz
• Consumo de energía en modo de reposo: <2.0 Watts
Nota: El fin de CITATION BAR es la reproducción de música. El usuario
puede reproducir sonido Bluetooth en el altavoz. El usuario puede
conectar su altavoz a la red wifi local y reproducir música con Google
Chromecast. Además, el altavoz funciona con Google Home. Este
producto está diseñado para encenderse al instante y estar
preparado para reproducir música en cualquier momento. Por lo
tanto, las conexiones Bluetooth y wifi deben permanecer activas en
todo momento para garantizar un funcionamiento correcto.
CITATION BAR cumple la legislación energética de la Unión Europea.
CITATION BAR Se pone en modo de reposo (espera en red) después
de 20 minutos sin operación, tras lo cual se puede reactivar vía
Bluetooth oWi-Fi.
HDMI cable x1
IR repeater x1
x2
Front
Power
Google Assistant button
