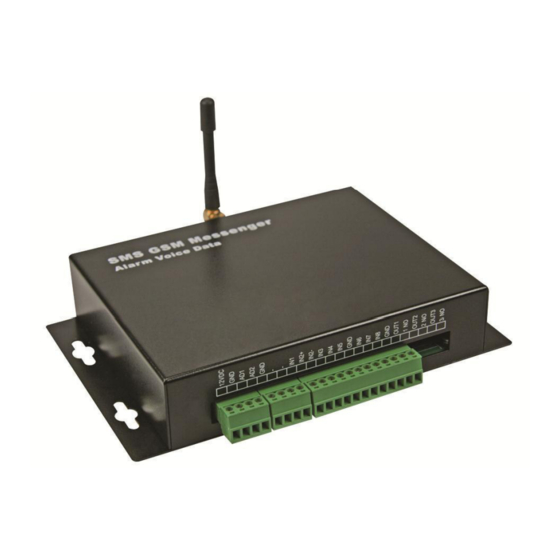

Velleman CU2200 User Manual

Wireless sms alarm messenger
Hide thumbs Also See for CU2200:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
CU2200
WIRELESS SMS ALARM MESSENGER
DRAADLOZE SMS-ALARMMELDER
SYSTÈME DE MESSAGERIE D'ALARME SMS SANS FIL
SISTEMA DE ALARMA INALÁMBRICO POR MENSAJES SMS
DRAHTLOSER SMS-ALARM
USER MANUAL
GEBRUIKERSHANDLEIDING
NOTICE D'EMPLOI
MANUAL DEL USUARIO
BEDIENUNGSANLEITUNG

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CU2200 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Velleman CU2200

Summary of Contents for Velleman CU2200

  • Page 1 CU2200 WIRELESS SMS ALARM MESSENGER DRAADLOZE SMS-ALARMMELDER SYSTÈME DE MESSAGERIE D'ALARME SMS SANS FIL SISTEMA DE ALARMA INALÁMBRICO POR MENSAJES SMS DRAHTLOSER SMS-ALARM USER MANUAL GEBRUIKERSHANDLEIDING NOTICE D’EMPLOI MANUAL DEL USUARIO BEDIENUNGSANLEITUNG...
  • Page 2 If in doubt, contact your local waste disposal authorities. Thank you for buying a VELLEMAN product! The CU2200 is equipped with a very reliable Siemens 16 bit MCU and can be used for numerous applications (except for medical and aerospace applications) such as industrial equipment or area monitoring, data capturing, home or car security…...

  • Page 3: Quick Setup

    • If the GSM network is suddenly inaccessible or disconnected during the SMS sending, the message will be lost. • When the CU2200 has failed to send the message due to an inaccessible network, the unit will search for the network and keep sending the SMS when the network has been re-established.
  • Page 4 7. SMS Command List (software version 5.0) Configure the CU2200 through the command text sent from your mobile phone. Upon reception and processing, the unit will send a confirmation message to your mobile phone. If the command is incorrect, the unit will reply SMS format is error! a.
  • Page 5 Every 2 hours , 15 day (08h00) Every 3 hours day of each month (08h00) The CU2200 automatically reports the unit’s health status on a pre-defined schedule via an SMS message. [SMS message received] ST:XXX;T:2006/10/08/06:15;V:XXXX;A1:0000;A2:0000;K1:X;K2:X;K3:X;K4:X;K5:X;K6:X;K7:X;K8:X;OUT1:1;O UT2:1;OUT3:1;# Unit serial number ASCII code...
  • Page 6 36925814712 N° 3 159357456 N° 4 951753654 Example 2: PWD:1234,ALMNU1:NUL,3:NUL#% Password 1234 With example 1, following numbers have been cancelled: N° 1 12345678, not made N° 2 36925814712, retained N° 3 159357456, not made N° 4 951753654, retained CU2200_v5 VELLEMAN...
  • Page 7 SMS message Phone number 2 No report Phone number 3 SMS message, then phone dial Phone number 4 No report Relay output 1 Triggered Relay output 2 No control (not available) Relay output 3 No control (not available) CU2200_v5 VELLEMAN...
  • Page 8 Alarm channel 4 is triggered, SMS message Door Contact 1 Open is sent to the pre-defined phone numbers. • SMS Message Contents Command 8 is used to program the alarm message contents. The CU2200 will reply to the mobile phone with the programmed message for that alarm channel. Command: PWD:XXXX,READYTEXT%...
  • Page 9 The relay output delay time is good for controlling e.g. an electric door lock. • Operating Voltage Low Level Alarm Message When the power supply voltage level is below the minimum level at 5.34VDC, the CU2200 will send an alarm SMS message.
  • Page 10 Unit is armed and in alert status Command: PWD:XXXX,DISARM% XXXX Password Example: PWD:1234,DISARM% Password 1234 Unit is disarmed and no alarm is reported c. System Information Report • Default Setting Command: PWD:1234,PARAMETER1% ST:000;T:2006/10/01/01:01;H:1;F1:,00;F2;,00;C1:,1;C2:,1;C3:,1;C4:,1;XH:20#; Command: PWD:1234,PARAMETER2% ST:000;VL:7.00,O:00,0000,000;A1M:5.000,1.000,0,5.000,0.500,O:00,0000,000;A2M:5.000,1.000,0,5.000,0.00 0,O:00,0000,000;K1:1,O:00,0000,000,#; Command: PWD:1234,PARAMETER3% CU2200_v5 VELLEMAN...
  • Page 11 0 means no report 1 means report BBBB Report status for 4 phone numbers 0 means no report 1 means SMS but no phone dial 2 means phone dial but no SMS 3 means SMS first and then phone dial CU2200_v5 VELLEMAN...
  • Page 12 2 means phone dial but no SMS 3 means SMS first and then phone dial Relay output control 0 means control not triggered by alarm 1 means alarm triggered control • Manual Health Report Command: PWD:XXXX,STATUS% [SMS message received] ST:XXX;T:2005/01/28/13:00;V:XXXX;A1:0000;A2:0000;K1:X;K2:X;K3:X;K4:X;K5:X;K6:X;K7:X;K8:X;OUT1:Y;O UT2:Y;OUT3:Y;# CU2200_v5 VELLEMAN...

  • Page 13: Technical Specifications

    50Ω Radiation S/N Use this device with original accessories only. Velleman nv cannot be held responsible in the event of damage or injury resulted from (incorrect) use of this device. For more info concerning this product and the latest version of this manual, please visit our website www.velleman.eu. The information in this manual is subject to change without prior notice.
  • Page 14 Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop! De CU2200 is uitgerust met een uiterst betrouwbare Siemens 16-bit microcontroller en is geschikt voor tal van toepassingen (uitgezonderd voor medische apparaten en ruimtevaarttoepassingen) zoals monitoring van industriële machines of ruimtes, dataontvangst, beveiliging van huis en voertuig…...
  • Page 15 Beschadigde simkaart Beschadigde gsm-module Bewaking met geluid De CU2200 antwoordt de oproep automatisch na 8 maal bellen. Sluit een microfoon aan de CU2200 om alle bewegingen in de ruimte te kunnen horen. 4. Snelle opstelling • Druk op het gele knopje om de kaarthouder uit te werpen.
  • Page 16 7. Lijst met sms-opdrachten (softwareversie 5.0) Programmeer de CU2200 via de commando’s verzonden vanaf uw gsm-toestel. Nadat de alarmmelder het bericht heeft ontvangen, zal hij op zijn beurt een bevestigingsbericht naar het gsm-toestel zenden. De alarmmelder antwoordt met SMS format is error! wanneer het commando ongeldig is.
  • Page 17 , 28 dag (08h00) Om de 2 uren , 15 dag (08h00) Om de 3 uren dag van elke maand (08h00) De CU2200 verzendt automatisch een statusrapport volgens de geprogrammeerde regelmaat via een sms- bericht. [Ontvangen sms-bericht] ST:XXX;T:2006/10/08/06:15;V:XXXX;A1:0000;A2:0000;K1:X;K2:X;K3:X;K4:X;K5:X;K6:X;K7:X;K8:X;OUT1:1;O UT2:1;OUT3:1;# Serienummer ASCII-code...
  • Page 18 Nr. 1 12345678 Nr. 2 36925814712 Nr. 3 159357456 Nr. 4 951753654 Voorbeeld 2: PWD:1234,ALMNU1:NUL,3:NUL#% Paswoord 1234 In voorbeeld zijn volgende nummers gewist: Nr. 1 12345678, gewist Nr. 2 36925814712, bewaard Nr. 3 159357456, gewist Nr. 4 951753654, bewaard CU2200_v5 VELLEMAN...
  • Page 19 Controlecentrum 2 wordt door een sms-bericht gemeld Telefoonnummer 1 Sms-bericht Telefoonnummer 2 Geen rapport Telefoonnummer 3 Sms-bericht, daarna telefoonoproep Telefoonnummer 4 Geen rapport Relaisuitgang 1 Getriggerd Relaisuitgang 2 Geen controle (niet beschikbaar) Relaisuitgang 3 Geen controle (niet beschikbaar) CU2200_v5 VELLEMAN...
  • Page 20 Commando: PWD:XXXX,READYTEXT% XXXX Paswoord Alarmkanaal (1 ~ 4) • De CU2200 verplichten een sms-bericht te sturen Dit commando wordt gebruikt om een sms te sturen zodat de CU2200 getest kan worden. Commando: PWD:XXXX,SENDMSA:B% XXXX Paswoord Telefoonnummer (1 ~ 4) Keuze sms-bericht...
  • Page 21 Uitschakelen van de uitgang gedurende 5 seconden en opnieuw inschakelen De vertraging van de relaisuitgang kan gebruikt worden voor het aansturen van een elektrisch deurslot. • Alarmbericht bij lage voedingsspanning De CU2200 verzendt een sms-alarmbericht van zodra de voedingsspanning onder de minimum vereiste 5.34VDC daalt. Datum...
  • Page 22 • In-/uitschakelen Commando: PWD:XXXX,ARM% XXXX Paswoord Voorbeeld: PWD:1234,ARM% Paswoord 1234 De eenheid is ingeschakeld en het alarm staat scherp Commando: PWD:XXXX,DISARM% XXXX Paswoord Voorbeeld: PWD:1234,DISARM% Paswoord 1234 De eenheid is uitgeschakeld en het alarm wordt niet gemeld CU2200_v5 VELLEMAN...
  • Page 23 Alarmrapport in-/uitgeschakeld XH:XX Signaalsterkte gsm-netwerk (1 ~ 31) Commando: PWD:XXXX,PARAMETER2% Alarmkanaal [Ontvangen sms-bericht] ST:XXX;VL:XXXXX,O:AX,BBBB,CCC:A1M:XXXXX,XXXXX,R,WWWWW,WWWWW,O:AX,BBBB,CCC;A2M:X XXXX,XXXXX,R,WWWWW,WWWWW,O:AX,BBBB,CCC;K1:N,O:AX,BBBB,CCC;# Min. voedingsspanning (standaard 7VDC), alarm start wanneer spanning onder dit niveau daalt Alarmrapport naar controlecentrum 1 0 betekent geen rapport 1 betekent rapport CU2200_v5 VELLEMAN...
  • Page 24 1 betekent sms-bericht maar geen telefoonoproep 2 betekent telefoonoproep maar geen sms-bericht 3 betekent eerst sms-bericht, daarna telefoonoproep Relaisuitgang 0 betekent uitgang niet gestart door alarm 1 betekent uitgang gestart door alarm • Manueel statusrapport Commando: PWD:XXXX,STATUS% [Ontvangen sms-bericht] ST:XXX;T:2005/01/28/13:00;V:XXXX;A1:0000;A2:0000;K1:X;K2:X;K3:X;K4:X;K5:X;K6:X;K7:X;K8:X;OUT1:Y;O UT2:Y;OUT3:Y;# CU2200_v5 VELLEMAN...

  • Page 25: Technische Specificaties

    50Ω S/R-radiatie Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
  • Page 26 En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat ! Le CU2200 intègre un microcontrôleur 16 bits de Siemens très fiable et s’utilise dans de nombreuses applications (excepté dans le domaine médical et aérospatial) comme p.ex. le monitorage d’équipement industriel, de hangars et de propriété...
  • Page 27 6. Connexion au réseau de téléphonie • Le message sera inévitablement perdu lors de l’inaccessibilité ou la déconnexion du réseau de téléphonie. • Lors d’un envoi refusé, le CU2200 continuera d’envoyer ce message jusqu’à ce que le réseau de téléphonie soit rétabli.
  • Page 28 7. Commandes SMS (logiciel version 5.0) Configurer le CU2200 à l’aide de commandes textuelles envoyées depuis votre téléphone mobile. Après réception et traitement du message, vous recevrez un message de confirmation (SMS format is error! lorsque la commande n’est pas valable).
  • Page 29 Toutes les 2 heures , 15 jour (08h00) ième Toutes les 3 heures jour de chaque mois (08h00) Le CU2200 fournit automatiquement un rapport de l’état à la fréquence prédéfinie via un message textuel. [Message reçu] ST:XXX;T:2006/10/08/06:15;V:XXXX;A1:0000;A2:0000;K1:X;K2:X;K3:X;K4:X;K5:X;K6:X;K7:X;K8:X;OUT1:1;O UT2:1;OUT3:1;# Numéro de série Code ASCII...
  • Page 30 N°1 12345678 N°2 36925814712 N°3 159357456 N°4 951753654 Exemple 2 : PWD:1234,ALMNU1:NUL,3:NUL#% Mot de passe 1234 Avec l’exemple 1, les numéros suivants ont été effacés : N°1 12345678, effacé N°2 36925814712, retenu N°3 159357456, effacé N°4 951753654, retenu CU2200_v5 VELLEMAN...
  • Page 31 Numéro de téléphone 3 Message textuel, ensuite appel téléphonique Numéro de téléphone 4 Pas de rapport Sortie relais 1 Amorçage par l’alarme Sortie relais 2 Pas de contrôle (pas disponible) Sortie relais 3 Pas de contrôle (pas disponible) CU2200_v5 VELLEMAN...
  • Page 32 Canal d’alarme 4 est amorcé, le message Door Contact 1 Open est envoyé vers les numéros de téléphone prédéfinis. • Contenu des messages La commande 8 est utilisée pour la programmation du contenu des messages d’alarme. Le CU2200 enverra le message du canal vers le numéro de téléphone. Commande : PWD:XXXX,READYTEXT%...
  • Page 33 Désactivation de la sortie pendant 5 secondes et activation Une sortie relais avec délai est pratique pour l’actionnement d’un verrou électrique. • Alerte lors d’une baisse de tension d’alimentation Le CU2200 envoie un message d’alerte dès que la tension d’alimentation descend en-dessous 5.34VCC. Date 2007-06-15...
  • Page 34 Commande : PWD:XXXX,DISARM% XXXX Mot de passe Exemple : PWD:1234,DISARM% Mot de passe 1234 Unité désarmée, pas de rapport d’alarme c. Rapport informant sur le système • Paramétrage par défaut Commande : PWD:1234,PARAMETER1% ST:000;T:2006/10/01/01:01;H:1;F1:,00;F2;,00;C1:,1;C2:,1;C3:,1;C4:,1;XH:20#; Commande : PWD:1234,PARAMETER2% ST:000;VL:7.00,O:00,0000,000;A1M:5.000,1.000,0,5.000,0.500,O:00,0000,000;A2M:5.000,1.000,0,5.000,0.00 0,O:00,0000,000;K1:1,O:00,0000,000,#; CU2200_v5 VELLEMAN...
  • Page 35 Rapport de l’état pour 4 numéros de téléphone 0 signifie pas de rapport 1 signifie message textuel mais pas d’appel téléphonique 2 signifie appel téléphonique mais pas de message textuel 3 signifie message textuel d’abord, ensuite appel téléphonique CU2200_v5 VELLEMAN...
  • Page 36 2 signifie appel téléphonique mais pas de message textuel 3 signifie message textuel d’abord, ensuite appel téléphonique Sortie de relais 0 signifie pas d’amorçage par l’alarme 1 signifie amorçage par l’alarme • Rapport de l’état manuel Commande : PWD:XXXX,STATUS% [Message reçu] ST:XXX;T:2005/01/28/13:00;V:XXXX;A1:0000;A2:0000;K1:X;K2:X;K3:X;K4:X;K5:X;K6:X;K7:X;K8:X;OUT1:Y;O UT2:Y;OUT3:Y;# CU2200_v5 VELLEMAN...

  • Page 37: Spécifications Techniques

    à un usage (incorrect) de cet appareil. Pour plus d’information concernant cet article et la dernière version de cette notice, visiter notre site web www.velleman.eu. Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.
  • Page 38 Si tiene dudas, contacte con las autoridades locales para residuos. ¡Gracias por haber comprado el CU2200! Incorpora un microcontrolador 16 bits de Siemens muy fiable y se utiliza en numerosas aplicaciones (salvo para aparatos médicos y aplicaciones astronáuticas) como p.ej. la monitorización de equipo industrial, hangares, la captura de datos, la protección de casa y coche, etc.

  • Page 39: Instalación Rápida

    • Recibirá dentro de los 30 segundos un informe en relación con el estado de su portátil. NOTA: Deje que un operador de red active la tarjeta SIM del CU2200 tal como la tarjeta SIM de de su portátil. Asegúrese de que el ajuste ‘identidad del llamante’ esté activado.
  • Page 40 7. Lista de mandos SMS (versión software 5.0) Programe el CU2200 con los mandos enviados desde el portátil. Después de haber recibido el mensaje de texto, recibirá un mensaje de confirmación (SMS format is error! si el mando no es válido).
  • Page 41 Día 1, 7, 14, 21, 28 (08h00) Cada 2 horas Día 1, 15 (08h00) Cada 3 horas Primer día de cada mes (08h00) El CU2200 envía automáticamente un informe de estado por mensaje de texto según la frecuencia programada. [Mensaje recibido] ST:XXX;T:2006/10/08/06:15;V:XXXX;A1:0000;A2:0000;K1:X;K2:X;K3:X;K4:X;K5:X;K6:X;K7:X;K8:X;OUT1:1;O UT2:1;OUT3:1;# Número de serie...
  • Page 42 Se envía un mensaje a los siguientes números si la alarma se activa: N°1 12345678 N°2 36925814712 N°3 159357456 N°4 951753654 Ejemplo 2: PWD:1234,ALMNU1:NUL,3:NUL#% Contraseña 1234 Con el ejemplo 1, los siguientes números han sido borrados: N°1 12345678, borrado N°2 36925814712, guardado N°3 159357456, borrado N°4 951753654, guardado CU2200_v5 VELLEMAN...
  • Page 43 Número de teléfono 3 Mensaje de texto, luego llamada Número de teléfono 4 Sin informe Salida relé 1 Activación por la alarma Salida relé 2 Sin control (no está disponible) Salida relé 3 Sin control (no está disponible) CU2200_v5 VELLEMAN...
  • Page 44 • Contenido de los mensajes El mando 8 se utiliza para la programación del contenido de los mensajes de alarma. El CU2200 enviará el mensaje del canal al número de teléfono. Mando: PWD:XXXX,READYTEXT% XXXX Contraseña...
  • Page 45 Una salida relé con temporización se puede utilizar para activar un cierre eléctrico. • Alarma si la tensión de alimentación no es suficiente El CU2200 envía un mensaje de alarma si la tensión de alimentación cae por debajo de 5.34VCC. Fecha...
  • Page 46 1234 Aparato activado, hay informe de alarma Mando: PWD:XXXX,DISARM% XXXX Contraseña Ejemplo: PWD:1234,DISARM% Contraseña 1234 Aparato desactivado, no hay informe de alarma c. Informe sobre el sistema • Ajuste por defecto Mando: PWD:1234,PARAMETER1% ST:000;T:2006/10/01/01:01;H:1;F1:,00;F2;,00;C1:,1;C2:,1;C3:,1;C4:,1;XH:20#; Mando: PWD:1234,PARAMETER2% ST:000;VL:7.00,O:00,0000,000;A1M:5.000,1.000,0,5.000,0.500,O:00,0000,000;A2M:5.000,1.000,0,5.000,0.00 0,O:00,0000,000;K1:1,O:00,0000,000,#; CU2200_v5 VELLEMAN...
  • Page 47 1 significa informe BBBB Informe del estado para 4 números de teléfono 0 significa sin informe 1 significa mensaje de texto pero sin llamada 2 significa llamada pero sin mensaje de texto 3 significa primero mensaje de texto, luego llamada CU2200_v5 VELLEMAN...
  • Page 48 2 significa llamada pero sin mensaje de texto 3 significa primero mensaje de texto, luego llamada Salida de relé 0 significa sin activación por la alarma 1 significa activación por la alarma • Informe del estado manual Mando: PWD:XXXX,STATUS% [Mensaje recibido] ST:XXX;T:2005/01/28/13:00;V:XXXX;A1:0000;A2:0000;K1:X;K2:X;K3:X;K4:X;K5:X;K6:X;K7:X;K8:X;OUT1:Y;O UT2:Y;OUT3:Y;# CU2200_v5 VELLEMAN...

  • Page 49: Especificaciones

    © DERECHOS DE AUTOR Velleman nv dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.

  • Page 50: Installation

    Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Wir bedanken uns für den Kauf des CU2200! Das Gerät verfügt über einen sehr zuverlässigen Siemens 16-bit Microcontroller und eignet sich für viele Anwendungen (außer medizinischen Geräten und Raumfahrtanwendungen) wie z.B.

  • Page 51: Schnelle Installation

    Beschädigte SIM-Karte Beschädigtes GSM-Modul Überwachung mit Klang Der CU2200 beantwort jeden Anruf automatisch nach 8 Mal klingeln. Schließen Sie ein Mikrofon an den CU2200 an, um alle Bewegungen im Raum hören zu können. 4. Schnelle Installation • Drücken Sie die gelbe Taste, um den Halter auszuwerfen. Legen Sie die SIM-Karte mit den Kontakten nach unten in den Kartenhalter ein.
  • Page 52 7. Liste mit SMS-Befehle (Softwareversion 5.0) Programmieren Sie den CU2200 über die Befehle, die ab Ihrem Handy gesendet werden. Nachdem das Gerät die Kurzmitteilung empfangen hat, sendet es ebenfalls eine Bestätigungsmitteilungen an Ihr Mobiltelefon. Der Alarmmelder antwortet mit SMS format is error! wenn der Befehl ungültig ist.
  • Page 53 Tag 1, 7, 14, 21, 28 (08h00) Jede 2 Stunden Tag 1, 15 (08h00) Jede 3 Stunden Erster Tag jedes Monats (08h00) Der CU2200 sendet automatisch einen Statusbericht gemäß dem programmierten Schema über eine Kurzmitteilung. [Empfangene Kurzmitteilung] ST:XXX;T:2006/10/08/06:15;V:XXXX;A1:0000;A2:0000;K1:X;K2:X;K3:X;K4:X;K5:X;K6:X;K7:X;K8:X;OUT1:1;O UT2:1;OUT3:1;# Seriennummer...
  • Page 54 Nr. 1 12345678 Nr. 2 36925814712 Nr. 3 159357456 Nr. 4 951753654 Beispiel 2: PWD:1234,ALMNU1:NUL,3:NUL#% Passwort 1234 Im Beispiel wurden nachfolgende Nummern gelöscht: Nr. 1 12345678, gelöscht: Nr. 2 36925814712, gespeichert Nr. 3 159357456, gelöscht: Nr. 4 951753654, gespeichert CU2200_v5 VELLEMAN...
  • Page 55 Zentrale 2 wird von einer Kurzmitteilung benachrichtigt Telefonnummer 1 Kurzmitteilung Telefonnummer 2 Keine Nachricht Telefonnummer 3 Kurzmitteilung, danach Anruf Telefonnummer 4 Keine Nachricht Relaisausgang 1 Getriggert Relaisausgang 2 Keine Kontrolle (nicht verfügbar) Relaisausgang 3 Keine Kontrolle (nicht verfügbar) CU2200_v5 VELLEMAN...
  • Page 56 Alarmkanal 4 wird aktiviert, die Kurzmitteilung Door Contact 1 Offen wird an die vorprogrammierten Telefonnummern gesendet. • Inhalt der Kurzmitteilung Befehl 8 bestimmt den Inhalt einer Kurzmitteilung. Der CU2200 sendet die vorprogrammierte Mitteilung an den bestimmten Alarmkanal. Befehl: PWD:XXXX,READYTEXT% XXXX...
  • Page 57 Ausgang während 5 Sekunden ausschalten und dann wieder einschalten Die Verzögerung des Relaisausgangs kann für das Steuern einer elektrischen Türverriegelung verwendet werden. • Alarmmeldung bei niedriger Stromversorgung Der CU2200 sendet eine SMS-Alarmmeldung wenn die Stromversorgung unter 5.34VDC sinkt. Datum 2007-06-15 13:25 ST:001;TM200706121325;V:5.34#...
  • Page 58 Das Gerät ist eingeschaltet und der Alarm wird gemeldet Befehl: PWD:XXXX,DISARM% XXXX Passwort Beispiel: PWD:1234,DISARM% Passwort 1234 Das Gerät ist ausgeschaltet und der Alarm wird nicht gemeldet c. Bericht Systeminformation • Standardeinstellung Befehl: PWD:1234,PARAMETER1% ST:000;T:2006/10/01/01:01;H:1;F1:,00;F2;,00;C1:,1;C2:,1;C3:,1;C4:,1;XH:20#; Befehl: PWD:1234,PARAMETER2% ST:000;VL:7.00,O:00,0000,000;A1M:5.000,1.000,0,5.000,0.500,O:00,0000,000;A2M:5.000,1.000,0,5.000,0.00 0,O:00,0000,000;K1:1,O:00,0000,000,#; Befehl: PWD:1234,PARAMETER3% ST:000;K2:1,O:00,000,0;K3:1,O:00,000,0;K4:1,O:00,000,0;K5:1,O:00,000,0;K6:1,O:00,000,0;K7:1,O:00,000,0; K8:1,O:00,000,0; CU2200_v5 VELLEMAN...
  • Page 59 2 bedeutet einen Anruf, aber keine Kurzmitteilung 3 bedeutet zuerst eine Kurzmitteilung, danach einen telefonischen Anruf Relaisausgang 0 bedeutet Ausgang nicht vom Alarm gestartet 1 bedeutet Ausgang vom Alarm gestartet K1:N,O:AX,BBBB,CCC verweisen an den Status des Alarms 1 (siehe unten) CU2200_v5 VELLEMAN...
  • Page 60 2 bedeutet einen Anruf, aber keine Kurzmitteilung 3 bedeutet zuerst eine Kurzmitteilung, danach einen telefonischen Anruf Relaisausgang 0 bedeutet Ausgang nicht vom Alarm gestartet 1 bedeutet Ausgang vom Alarm gestartet • Manueller Statusbericht Befehl: PWD:XXXX,STATUS% [Empfangene SMS-Nachricht] ST:XXX;T:2005/01/28/13:00;V:XXXX;A1:0000;A2:0000;K1:X;K2:X;K3:X;K4:X;K5:X;K6:X;K7:X;K8:X;OUT1:Y;O UT2:Y;OUT3:Y;# CU2200_v5 VELLEMAN...

  • Page 61: Technische Daten

    50Ω Abstrahlung S/R Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman nv übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.
  • Page 62 Velleman courroies… (liste illimitée) ; ® • Articles to be repaired must be delivered to your Velleman dealer, solidly - tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une packed (preferably in the original packaging), and be completed with the catastrophe naturelle, etc.
  • Page 63 ® Velleman hat gut 35 Jahre Erfahrung in der Elektronikwelt und vertreibt ® • Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman -Verteiler. seine Produkte in über 85 Ländern. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Alle Produkte entsprechen den strengen Qualitätsforderungen und Originalverpackung) und mit dem Original-Kaufbeleg vor.
