Linortek Netbell-NTG Wiring Instructions

Hide thumbs Also See for Netbell-NTG:
1
2
3
4

Advertisement

Table of Contents

Thank you for purchasing Linortek Netbell­NTG toner generator and controller. All of our controllers come complete with all parts and
software necessary for installation, operation and ability to control the devices attached to it. Upon arrival, please inspect the
contents of the box to ensure that your kit is complete and contains all necessary components.
Each product kit box contains the following:
____One Netbell­NTG SERVER
____3ft dual RCA audio cable
____3ft 2­ply stranded wire
____3ft 3.5mm Stereo cable
____One 12VDC Power Supply
____One 3 meter CAT5 cable
____Netbell­NTG Wiring Instruction
____Netbell­NTG Software Program Instruction
____Netbell Setting Instructions
For complete product documentation, current software, web pages and various utilities, visit
https://www.linortek.com/downloads/. The product manual, as well as software updates, are available for download.
W

 N
­NTG
IRING
THE
ETBELL
The Netbell­NTG unit is a self contained web server configured with various input and output circuits designed to output an audio
signal to a PA system. You should not use voltages through the Netbell­NTG product exceeding 48 volts. IT IS NOT SAFE.
1.   Connect the 12VDC power supply to a suitable AC outlet and screw the positive wire into the terminal labeled 12VDC and the
negative lead into the terminal labeled GND.
2.   Plug an Internet cable into the RJ45/NET connector.
3.  Hook up the line in/out to the terminal if using a line driven speaker/PA system.  Connection to an amplifier may be neccesary if
driving demanding speakers, refer to the amplifier directions for connections if neccesary.
4.  If using a standard 3.5mm audio jack plug the input jack for the speakers into the output jack on the Netbell­NTG board.
5.  The SD card slot reader is located inside the enclosure, remove the lid to be able to access the SD card reader.  We install a
1GB Micro SD card from the factory, however if you need more storage a larger Micro SD card can be used
The output ratings for the Netbell­NTG are a 30 ohm impedance at 70mA maximum, and a 2.1V audio signal.  Please note
that the headphone jack of the Netbell­NTG outputs in DC voltage, and is not suitable to be wired into a power amplifier that uses
AC voltage on its input line, it is not safe and can destroy the product.  The line output from the terminal is suited for this and can be
wired directly to a power amplifier that uses AC voltage.  Take note of the ohm ratings of your speakers and how they are wired,

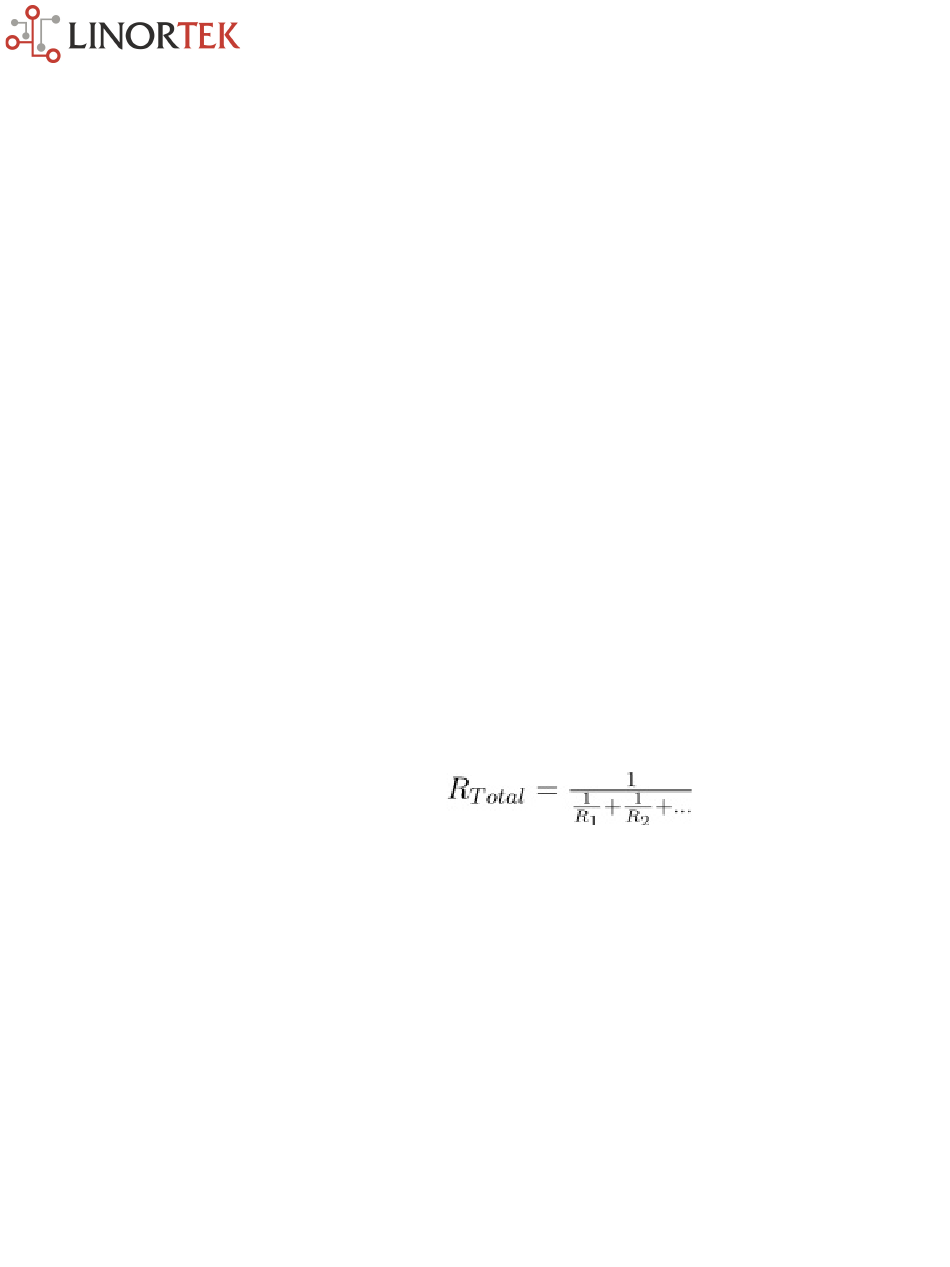

make sure you use the following calculation to determine if you are within the amplifiers impedance ratings.
R represents the impedance (ohms)
The Netbell­NTG has a stereo line out, a terminal block with left and right outputs, which can be connected to a power amplifier for a
higher volume or the ability to drive larger speakers.  Make sure the amplifier has a stereo line input, and is rated to drive the
speakers you wish to connect too.  We are not responsible for 3rd party amplifiers or speakers connected to our device, or the failure
of our Netbell­NTG when wired incorrectly.
We provide 3 cable types (RVA stereo to line out, 3.5mm stereo to line out, and a 2 ply stranded wire for line in/line
out) to connect your Netbell­NTG to an amplifier or PA system, ect.  Choose the cable that matches your amplifiers
audio input to be able to wire it to your Netbell­NTG.
N
­NTG W
ETBELL
 Instructions
IRING
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Netbell-NTG and is the answer not in the manual?

Questions and answers

Related Manuals for Linortek Netbell-NTG

Summary of Contents for Linortek Netbell-NTG

  • Page 1 ­NTG W  Instructions ETBELL IRING Thank you for purchasing Linortek Netbell­NTG toner generator and controller. All of our controllers come complete with all parts and  software necessary for installation, operation and ability to control the devices attached to it. Upon arrival, please inspect the  contents of the box to ensure that your kit is complete and contains all necessary components. Each product kit box contains the following: ____One Netbell­NTG SERVER ____3ft dual RCA audio cable ____3ft 2­ply stranded wire ____3ft 3.5mm Stereo cable ____One 12VDC Power Supply ____One 3 meter CAT5 cable ____Netbell­NTG Wiring Instruction ____Netbell­NTG Software Program Instruction ____Netbell Setting Instructions  For complete product documentation, current software, web pages and various utilities, visit  https://www.linortek.com/downloads/. The product manual, as well as software updates, are available for download.    N ­NTG IRING ETBELL The Netbell­NTG unit is a self contained web server configured with various input and output circuits designed to output an audio  signal to a PA system. You should not use voltages through the Netbell­NTG product exceeding 48 volts. IT IS NOT SAFE. 1.   Connect the 12VDC power supply to a suitable AC outlet and screw the positive wire into the terminal labeled 12VDC and the  negative lead into the terminal labeled GND. 2.   Plug an Internet cable into the RJ45/NET connector. 3.  Hook up the line in/out to the terminal if using a line driven speaker/PA system.  Connection to an amplifier may be neccesary if  driving demanding speakers, refer to the amplifier directions for connections if neccesary. 4.  If using a standard 3.5mm audio jack plug the input jack for the speakers into the output jack on the Netbell­NTG board. 5.  The SD card slot reader is located inside the enclosure, remove the lid to be able to access the SD card reader.  We install a  1GB Micro SD card from the factory, however if you need more storage a larger Micro SD card can be used The output ratings for the Netbell­NTG are a 30 ohm impedance at 70mA maximum, and a 2.1V audio signal.  Please note  that the headphone jack of the Netbell­NTG outputs in DC voltage, and is not suitable to be wired into a power amplifier that uses  AC voltage on its input line, it is not safe and can destroy the product.  The line output from the terminal is suited for this and can be  wired directly to a power amplifier that uses AC voltage.  Take note of the ohm ratings of your speakers and how they are wired,  make sure you use the following calculation to determine if you are within the amplifiers impedance ratings. R represents the impedance (ohms) The Netbell­NTG has a stereo line out, a terminal block with left and right outputs, which can be connected to a power amplifier for a ...
  • Page 2  L  R OARD AYOUT EFERENCE 1.  Micro SD card slot 2.  Audio Module 3.  Line out (stereo, 30 ohms impedance rating at 70mA max and 2.1V) 4.  3.5mm Audio Jack (do NOT connect directly to an amplifier that uses AC, uses DC voltage) 5.  Digital Inputs (#1 is located at the top) 5VDC­48VDC 12VDC­48VDC must use the external resistor provided 6.  Relay outputs, 12VDC 5A, 24VDC 3A, 48VDC max. 7.  Digital input switches (the order is 4, 3, 2, 1 from left to right) 8.  RJ45 Connector 9.  Power Connector (12VDC) This is a image of a bare board Netbell­NTG, it explains the inputs and outputs of the device and the ratings for each.  We supply a  1GB Micro SD card with the adapte, and will be enough for over 10 hours of audio playback, if more is desired a larger Micro SD card  can be easily installed.  The line out is divided into left and right for stereo sound and can be used with an amplifier, it has a 30  ohm impedance rating.  Do not connect the audio jack output directly with an AC amplifier, it WILL short out your board.  A  12VDC power supply is provided with the board, it is also POE (Power Over Ethernet) capable.  ...
  • Page 3 ­NTG S ETBELL CHEMATIC   OWER CONNECTION To power the Netbell­NTG connect the power supply to the 12VDC and GND power terminal, unless you are using POE then just  connect the ethernet cable to the POE switch.   When connecting the power supply, connect the positive wire of the 12VDC power supply to the 12VDC terminal, nagetive cable  (marked with a white stripe) to the GND terminal. Plug the power supply to a suitable AC outlet. At this point, the GREEN/BOOT LED  light on the board should come on and start flashing, indicating that the Netbell­NTG is operating and is in the "Bootload Mode".  After about 5 seconds, the GREEN LED will go off and the RED LED will start blinking, indicating the Netbell­NTG is operating in  "Server Mode" and it is accessible on a network utilizing TCP/IP protocols.   THERNET CONNECTION Plug the Internet cable into the NET connector. The "Connection" LED light on the board will come on if a 100MHz network is  available, otherwise it will be remain off and the "Activity" LED should start blinking indicating network activity.     UDIO OUTPUT CONNECTION 1. The most common audio input for amplifiers are an RCA connection, make sure you wire the WHITE connector to the LFT line  out terminal block (the WHITE wire on our provided cable) and the RED connector to the RGT line out terminal block (the RED  wire on our provided cable).  The bare copper wires are always wired into the GND terminal position. 2. If your amplifier uses a 3.5mm stereo audio jack the the input then use the provided 3.5mm stereo to line out cable.  The  WHITE wire is to be wired into the LFT terminal position, the RED wire is to be wired into the RGT terminal position and the  bare copper ground wire can be wired into either of the GND terminal positions on the LINE OUT terminal block. 3. If your amplifier uses an audio line input then use the two provided 18 gauge 2­ply cable.  As the wires for the 2­ply cable will be  the same color for both left and right sides, wire the left side first then once completed wire the right side to avoid crossing the  input/outputs.  Use the black wires for the GND positions and the red wires for the LFT and RGT positions for each respective  input/output.     ELAY OUTPUT CONNECTION There are two relay outputs on the board, they are dry contact (48V max 5A@12VDC,3A@24VDC). There are 3 terminals for each  relay,labelled NO, C and NC which stand for Normally Open, Common and Normally Closed.The physical bells/buzzers should  be connected to the C and NO terminals. ...
  • Page 4 There is no other internal connection to this voltage so it is an isolated input. This mode is selected by the switch on the server (see the board layout for reference) marked ISO and PU for isolated or pullup  respectively. On the Netbell­NTG put the switch up for pullup and down for isolated. Two notes of CAUTION: 1.) These units are ground isolated. Always connect so that power loop is only connected to the Netbell­ NTG unit. Do NOT use external ground connections. Doing so may damage the Netbell­NTG or POE originating device. 2.) If you  intend to use the isolated mode, set the input switch before applying an external voltage doing otherwise may damage the Netbell­ NTG or POE originating device.    B  M  C IRING ACKGROUND USIC ONNECTION The Netbell­NTG is capable of using its relays to switch between an external stereo source such as a PA system or a music player.    F ollowing the wiring schematic above, the External source is wired into the relays using a Normally Closed circuit. It is then  connected to the audio Line Out of the Netbell­NTG.  We can then program the Netbell­NTG to open the relays, which disconnects the external audio source, and play a prerecorded tone  such as a lunchtime notification or a door chime.  To do this we will need to create a bell schedule event, and a task to trigger the  playback of the audio file. 1.  Create a bell schedule event for the desired times.     a.  Relays 1 and 2 will have to always be triggered to disconnect the external source.     b. Using relays numbered 3­8 (phantom relays) on the bell schedule page will be needed to select the audio file on the Netbell­ NTG. 2.  Create a task to play the desired audio file. a.  Select RELAY for Device A and enter the relay into Data A, or relays as an "AND" statement using Device B and Data B. b.  For Device C select Send UART.  For Data C enter in the UART command for the audio file, for example  "PFILENAMEOGG". For more information of how to program the Netbell­NTG software, please refer to the Netbell­NTG Software Setting  Instructions. www.linortek.com Linor Technology, Inc. 04­19 R001V001 Information subject to change without notice. Printed in U.S.A.
