Summary of Contents for MSI 880GM-P51 Series

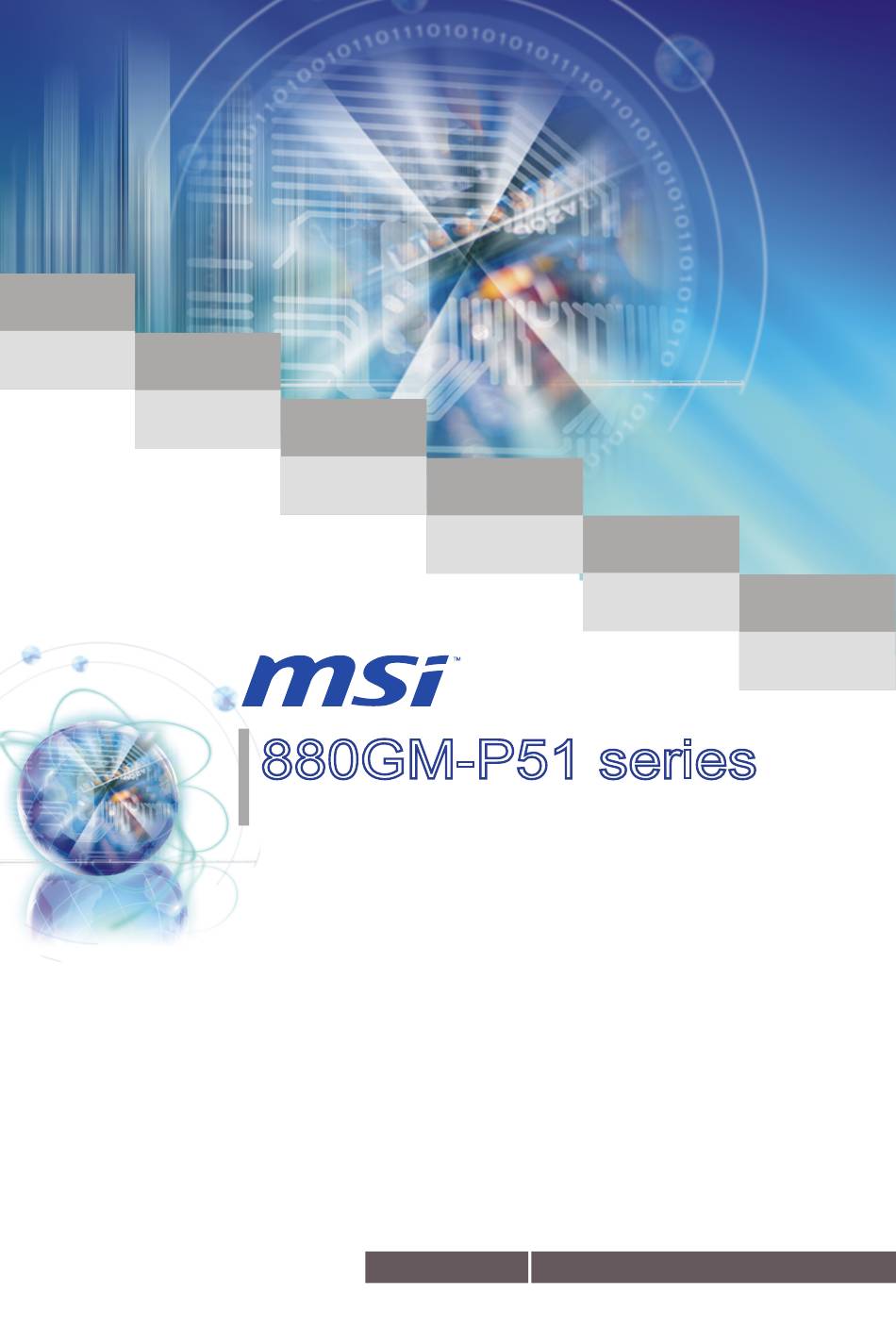

  • Page 1 880GM-P51 series MS-7623 (v2.x) Mainboard G52-76231XF...

  • Page 2: Trademarks

    Alternatively, please try the following help resources for further guidance. ◙ Visit the MSI website for FAQ, technical guide, BIOS updates, driver updates, and other information: http://www.msi.com/index.php?func=service ◙ Contact our technical staff at: http://ocss.msi.com...

  • Page 3: Safety Instructions

    MS-7623 MS-7623 Safety Instructions ￭ Always read the safety instructions carefully. ￭ Keep this User’s Manual for future reference. ￭ Keep this equipment away from humidity. ￭ Lay this equipment on a reliable flat surface before setting it up. ￭ The openings on the enclosure are for air convection hence protects the equipment from overheating.

  • Page 4: Fcc-B Radio Frequency Interference Statement

    Preface Preface FCC-B Radio Frequency Interference Statement This equipment has been tested and found to comply with the limits for a Class B digi- tal device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful inter- ference in a residential installation.

  • Page 5: Weee (Waste Electrical And Electronic Equipment) Statement

    MSI will comply with the prod- uct take back requirements at the end of life of MSI-branded products that are sold into the EU.
  • Page 6 MSI će poštovati zahtev o preuzimanju ovakvih proizvoda kojima je istekao vek trajanja, koji imaju MSI oznaku i koji su prodati u EU. Ove proiz- vode možete vratiti na lokalnim mestima za prikupljanje.
  • Page 7 MSI si adeguerà a tale Direttiva ritirando tutti i prodotti marchiati MSI che sono stati venduti all’interno dell’Unione Europea alla fine del loro...

  • Page 8: Table Of Contents

    Preface Preface CONTENTS ▍ Copyright Notice ..................... ii Trademarks ....................ii Revision History....................ii Technical Support..................ii Safety Instructions ..................iii FCC-B Radio Frequency Interference Statement.......... iv WEEE (Waste Electrical and Electronic Equipment) Statement ....v English ...................... En-1 Mainboard Specifications ...................En-2 Quick Components Guide ..................En-4 Screw Holes .......................En-5 CPU (Central Processing Unit) ................En-6...
  • Page 9 MS-7623 MS-7623 日本語 ......................Jp-1 マザーボードの仕様 ................... Jp-2 クイックコンポーネントガイド ................. Jp-4 ねじ穴 ........................ Jp-5 CPUに関する注意事項 ..................Jp-6 メモリ ........................ Jp-9 電源 ........................Jp-11 I/Oパネル ......................Jp-12 コネクター ....................... Jp-14 スイッチ ......................Jp-20 ジャンパ ......................Jp-21 スロット ......................Jp-22 状態表示LED ....................Jp-23 BIOSの設定...
  • Page 10 Preface 后置面板 ......................Sc-12 接口 .........................Sc-14 开关 .........................Sc-20 跳线 .........................Sc-21 插槽 .........................Sc-22 LED 状态灯说明 ....................Sc-23 BIOS 设置 .......................Sc-24 软件信息 ......................Sc-35...

  • Page 11: English

    English 880GM-P51 Series Asia version...

  • Page 12: Mainboard Specifications

    Mainboard Specifications Processor Support ■ Phenom II/ Athlon II/ Sempron processors in the AM3 package ® (For the latest information about CPU, please visit http://www.msi.com/index.php?func=cpuform2) HyperTransport ■ Supports HyperTransport (HT) 3.0 Technology up to 5200MHz Chipset ■ North Bridge: AMD 880G chipset ®...
  • Page 13 Form Factor ■ Micro-ATX (24.4cm X 20.0 cm) Mounting ■ 6 mounting holes (If you need to purchase accessories and request the part numbers, you could search the product web page and find details on our web address below http://www.msi.com/index.php) En-3...

  • Page 14: Quick Components Guide

    MS-7623 Mainboard Quick Components Guide JPWR2, En-11 CPU, En-6 CPUFAN, En-16 DDR3, En-9 Back Panel, En-12 JPWR1, En-11 IDE1, En-14 JCOM1, En-19 JCI1, En-16 SYSFAN1, En-16 PCIE, En-22 OC_SW1, En-20 SATA1~6, En-15 PCI, En-22 JAUD1, En-17 JCD1, En-16 FDD1, En-14 JUSB1~3, En-17 JFP1, JFP2, En-15 JSP1, En-18...

  • Page 15: Screw Holes

    Screw Holes When you install the mainboard, you have to place the mainboard into the chassis in the correct direction. The locations of screws holes on the mainboard are shown as below. The side has to toward the rear, the position for the I/O shield of the chassis.

  • Page 16: Cpu (Central Processing Unit

    When you are installing the CPU, make sure to install the cooler to prevent overheating. If you do not have the CPU cooler, consult your dealer before turning on the computer. For the latest information about CPU, please visit http://www.msi.com/index. php?func=cpuform2...
  • Page 17 CPU & Cooler Installation When you are installing the CPU, make sure the CPU has a cooler attached on the top to prevent overheating. Meanwhile, do not forget to apply some thermal paste on CPU before installing the heat sink/cooler fan for better heat dispersion. Follow the steps below to install the CPU &...
  • Page 18 MS-7623 Mainboard Position the cooling set onto the Then press down the other end of the retention mechanism. clip to fasten the cooling set on the Hook one end of the clip to hook top of the retention mechanism. first. Locate the Fix Lever and lift up it .

  • Page 19: Memory

    Memory These DIMM slots are used for installing memory modules. For more information on compatible components, please visit http://www.msi.com/index.php?func=testreport DDR3 240-pin, 1.5V 48x2=96 pin 72x2=144 pin Dual-Channel mode Population Rule In Dual-Channel mode, the memory modules can transmit and receive data with two data bus lines simultaneously.
  • Page 20 MS-7623 Mainboard Installing Memory Modules The memory module has only one notch on the center and will only fit in the right orientation. Insert the memory module vertically into the DIMM slot. Then push it in until the golden finger on the memory module is deeply inserted in the DIMM slot. The plastic clip at each side of the DIMM slot will automatically close when the memory module is properly seated.

  • Page 21: Power Supply

    Power Supply ATX 24-pin Power Connector: JPWR1 This connector allows you to connect an ATX 24-pin power supply. To connect the ATX 24-pin power supply, make sure the plug of the power supply is inserted in the proper orientation and the pins are aligned. Then push down the power supply firmly into the connector.

  • Page 22: Back Panel

    MS-7623 Mainboard Back Panel Mouse Line-In RS-Out Line-Out CS-Out Keyboard DVI-D Port VGA Port USB Ports SS-Out ▶ Mouse/Keyboard The standard PS/2 mouse/keyboard DIN connector is for a PS/2 mouse/keyboard. ® ® ▶ DVI-D Port The DVI-D (Digital Visual Interface - Digital) connector allows you to connect a LCD monitor.
  • Page 23 ▶ Audio Ports These audio connectors are used for audio devices. It is easy to differentiate between audio effects according to the color of audio jacks. ■ Line-In (Blue) - Line In, is used for external CD player, tape-player or other audio devices.

  • Page 24: Connectors

    MS-7623 Mainboard Connectors Floppy Disk Drive Connector: FDD1 This connector supports 360KB, 720KB, 1.2MB, 1.44MB or 2.88MB floppy disk drive. * The MB layout in this figure is for reference only. IDE Connector: IDE1 This connector supports IDE hard disk drives, optical disk drives and other IDE de- vices.
  • Page 25 Serial ATA Connector: SATA1~6 This connector is a high-speed Serial ATA interface port. Each connector can connect to one Serial ATA device. * The MB layout in this figure is for reference only. Important Please do not fold the Serial ATA cable into 90-degree angle. Otherwise, data loss may occur during transmission.
  • Page 26 MS-7623 Mainboard Fan Power Connectors: CPUFAN, SYSFAN1 The fan power connectors support system cooling fan with +12V. When connecting the wire to the connectors, always note that the red wire is the positive and should be con- nected to the +12V; the black wire is Ground and should be connected to GND. If the mainboard has a System Hardware Monitor chipset on-board, you must use a specially designed fan with speed sensor to take advantage of the CPU fan control.
  • Page 27 Front USB Connector: JUSB1/ JUSB2/ JUSB3 This connector, compliant with Intel I/O Connectivity Design Guide, is ideal for con- ® necting high-speed USB interface peripherals such as USB HDD, digital cameras, MP3 players, printers, modems and the like. * The MB layout in this figure is for reference only. USB Bracket (optional) Important Note that the pins of VCC and GND must be connected correctly to avoid possible...
  • Page 28 MS-7623 Mainboard S/PDIF-Out Connector: JSP1 This connector is used to connect S/PDIF (Sony & Philips Digital Interconnect Format) interface for digital audio transmission. * The MB layout in this figure is for reference only. S/PDIF-Out Bracket (optional) TPM Module connector: JTPM1 This connector connects to a TPM (Trusted Platform Module) module (optional).
  • Page 29 Serial Port Connector: JCOM1 This connector is a 16550A high speed communication port that sends/receives 16 bytes FIFOs. You can attach a serial device. En-19...

  • Page 30: Switch

    MS-7623 Mainboard Switch Overclock FSB Switch: OC_SW1 You can overclock the processor frequency by changing the switch. Follow the instructions below to set the CPU clock. Default Increase 10% Increase 15% Increase 20% speed of CPU speed of CPU speed of CPU clock clock clock...

  • Page 31: Jumper

    Jumper Clear CMOS Jumper: JBAT1 There is a CMOS RAM onboard that has a power supply from an external battery to keep the data of system configuration. With the CMOS RAM, the system can automati- cally boot OS every time it is turned on. If you want to clear the system configuration, set the jumper to clear data.

  • Page 32: Slots

    MS-7623 Mainboard Slots PCIE (Peripheral Component Interconnect Express) Slot The PCIE slot supports the PCIE interface expansion card. PCIEx16 Slot PCIEx1 Slot PCI (Peripheral Component Interconnect) Slot The PCI slot supports LAN card, SCSI card, USB card, and other add-on cards that comply with PCI specifications.

  • Page 33: Led Status Indicators

    LED Status Indicators LED1 APS LED Status Indicator: LED1 These APS (Active Phase Switching) LED indicates the current CPU power phase mode. Follow the instructions below to read. LED1 The LED will light when CPU is in 3 phase power mode. OFF The LED will go off when CPU is in 1 phase power mode.

  • Page 34: Bios Setup

    MS-7623 Mainboard BIOS Setup This chapter provides basic information on the BIOS Setup program and allows you to configure the system for optimum use. You may need to run the Setup program when: ■ An error message appears on the screen during the system booting up, and requests you to run BIOS SETUP.
  • Page 35 Entering Setup Power on the computer and the system will start POST (Power On Self Test) process. When the message below appears on the screen, press <DEL> key to enter Setup. Press DEL to enter SETUP If the message disappears before you respond and you still wish to enter Setup, restart the system by turning it OFF and On or pressing the RESET button.
  • Page 36 MS-7623 Mainboard The Main Menu Once you enter BIOS CMOS Setup Utility, the Main Menu will appear on the screen. The Main Menu allows you to select from the setup functions and two exit choices. Use arrow keys to select among the items and press <Enter> to accept or enter the sub-menu.
  • Page 37 ▶ M-Flash Use this menu to read/ flash the BIOS from storage drive (FAT/ FAT32 format only). ▶ Overclocking Profile Use this menu to save/ load your settings to/ from CMOS for BIOS. ▶ Load Fail-Safe Defaults Use this menu to load the default values set by the BIOS vendor for stable system performance.
  • Page 38 Select [Ok] and press Enter to save the configurations and exit BIOS Setup utility. Important The configuration above are for general use only. If you need the detailed settings of BIOS, please see the complete version of English manual on MSI website. En-28...
  • Page 39 Cell Menu Introduction : This menu is for advanced user who want to overclock the mainboard. Important Change these settings only if you are familiar with the chipset. ▶ Current CPU / DRAM / CPU-NB Frequency These items show the current clocks of CPU, Memory and CPU-NB speed. Read- only.
  • Page 40 MS-7623 Mainboard ▶ AMD Cool’n’Quiet The Cool’n’Quiet technology can effectively and dynamically lower CPU speed and power consumption. ▶ C1E Support To enable this item to red the CPU power consumption while idle. Not all porcessors support Enhanced Halt tate (C1E). Important To ensure that Cool’n’Quiet function is activated and will be working properly, it is re- quired to double confirm that:...
  • Page 41 ▶ Unlock CPU Core This item is used to unlock the CPU core. Please refer to the procedures below for CPU core unlocked in BIOS setup. Enter “Cell Menu” and set “Unlock CPU Core” to [Enabled]. Set “Adjust CPU-NB Ratio” and “HT Link Speed”...
  • Page 42 MS-7623 Mainboard ▶ Memory-Z Press <Enter> to enter the sub-menu. ▶ DIMM1~4 Memory SPD Information Press <Enter> to enter the sub-menu. This sub-menu displays the information of installed memory. ▶ Advance DRAM Configuration Press <Enter> to enter the sub-menu. ▶ DRAM Timing Mode Select whether DRAM timing is controlled by the SPD (Serial Presence Detect) EEPROM on the DRAM module.
  • Page 43 ▶ Adjusted HT Link Frequency (MHz) It shows the adjusted HT Link frequency. Read-only. ▶ Auto Disable DRAM/PCI Frequency When set to [Enabled], the system will remove (turn off) clocks from empty DRAM/ PCI slots to minimize the electromagnetic interference (EMI). ▶...
  • Page 44 MS-7623 Mainboard Important Failed Overclocking Resolution This mainboard supports overclocking greatly. However, please make sure your peripherals and components are bearable for some special settings. Any operation that exceeds product specification is not recommended. Any risk or damge resulting from improper operation will not be under our product warranty.

  • Page 45: Software Information

    Driver menu : The Driver menu shows the available drivers. Install the driver by your desire and to activate the device. Utility menu : The Utility menu shows the software applications that the mainboard supports. Important Please visit the MSI website to get the latest drivers and BIOS for better system performance. En-35...

  • Page 47: 한국어

    한국어 880GM-P51 시리즈 Asia version...

  • Page 48: 메인보드 사양

    MS-7623 메인보드 메인보드 사양 지원되는 프로세서 ■ AM3 패키지에 있는 AMD Phenom II/ Athlon II/ Sempron 프로세서 ® (CPU에 대한 최신 정보는 http://www.msi.com/index.php?func=cpuform2를 참조하십 시오.) HyperTransport ■ 최대 5200MHz의 HyperTransport (HT) 3.0 기술 지원 칩셋 ■ 노스 브릿지: AMD 880G 칩셋...
  • Page 49 ■ PCI Express x1 슬롯 2개 ■ PCI 슬롯 1개, 3.3V/5V PCI 버스 인터페이스 지원 폼 팩터 ■ Micro-ATX (24.4cm X 20.0 cm) 장착 ■ 장착 구멍 6개 (액세서리 구매나 부품 번호에 대한 자세한 정보는 제품 웹페이지 http://www.msi.com/index.php를 참조하십시오). Kr-3...

  • Page 50: 빠른 부품 설명서

    MS-7623 메인보드 빠른 부품 설명서 JPWR2, Kr-11 CPU, Kr-6 CPUFAN, Kr-16 DDR3, Kr-9 후면 패널, Kr-12 JPWR1, Kr-11 IDE1, Kr-14 JCOM1, Kr-19 JCI1, Kr-16 SYSFAN1, Kr-16 PCIE, Kr-22 OC_SW1, Kr-20 SATA1~6, Kr-15 PCI, Kr-22 JAUD1, Kr-17 JCD1, Kr-16 FDD1, Kr-14 JUSB1~3, Kr-17 JFP1, JFP2, Kr-15 JSP1, Kr-18...

  • Page 51: 스크루 홀

    스크루 홀 메인보드를 설치할 때 섀시에 올바른 방향으로 메인보드를 설치해야 합니다. 메인보드 의 스크루 홀의 위치는 아래 그림과 같습니다. 이 측면은 섀시의 I/O 실드 위치인 뒤쪽으로 향해야 합니다. 스크루 홀 위의 그림을 참조하여 섀시의 적절한 위치에 스탠드오프를 설치하고 스크루 홀을 통해 스탠드오프에...

  • Page 52: Cpu (중앙 처리 장치

    CPU (중앙 처리 장치) CPU 설치 시 과열을 방지하는 쿨러를 반드시 설치하십시오. CPU 쿨러가 없는 경우, 컴 퓨터를 켜기 전에 판매점에 문의하십시오. CPU에 대한 최신 정보는 http://www.msi.com/index.php?func=cpuform2를 참조하십시오. 중요 사항 과열 과열은 CPU와 시스템을 심각하게 손상시킬 수 있습니다. CPU가 과열되지 않도록 냉각...
  • Page 53 CPU 및 쿨러 설치 CPU 설치 시 과열을 방지하는 쿨러를 상단에 연결하십시오. 한편, 열이 잘 발산되도록 방열판/쿨러 팬을 설치하기 전에 CPU에 서멀 페이스트를 약간 바르십시오. 아래의 단계에 따라 CPU 및 쿨러를 올바로 설치하십시오. 잘못 설치할 경우 CPU와 메 인보드가 손상됩니다. 레버를...
  • Page 54 MS-7623 메인보드 쿨러 세트를 고정 위치에 올려놓습니다. 그리고 나서 클립의 다른 쪽 끝을 눌 먼저 클립의 한쪽 끝을 사용하여 겁 러 쿨러 세트를 고정 위치의 상단에 니다. 고정합니다. 고정 레버를 찾아 위로 올립니다. 레버를 아래로 눌러 고정합니다. CPU 팬 케이블을 메인보드의 CPU 팬...

  • Page 55: 메모리

    메모리 DIMM 슬롯은 메모리 모듈을 설치하는 데 사용됩니다. 호환 가능한 부품에 대한 자세한 내용은 http://www.msi.com/index.php?func=testreport를 참조하십시오. DDR3 240핀, 1.5V 48x2=96 핀 72x2=144 핀 듀얼 채널 모드 배포 규칙 듀얼 채널 모드에서는 메모리 모듈이 2개의 데이터 버스 회선을 동시에 사용하여 데이...
  • Page 56 MS-7623 메인보드 메모리 모듈 설치 메모리 모듈은 중앙에 노치가 하나만 있으며, 오른쪽 방향으로만 맞습니다. 메모리 모듈을 DIMM 슬롯에 수직으로 끼웁니다. 그리고 나서 메모리 모듈 위의 골든 핑거가 DIMM 슬롯에 깊이 삽입될 때까지 밀어 넣습니다. 메모리 모듈이 제자리를 잡 으면, DIMM 슬롯의 양쪽에 있는 플라스틱 클립이 자동으로 닫힙니다. 메모리...

  • Page 57: 전원 공급장치

    전원 공급장치 ATX 24 핀 전원 커넥터: JPWR1 이 커넥터를 사용하여 ATX 24핀 전원 공급장치를 연결할 수 있습니다. ATX 24핀 전원 공급장치를 연결하려렴, 전원 공급장치의 플러그가 올바른 방향으로 삽입되었는지, 핀 이 정렬되었는지 확인하십시오. 그리고 나서 전원 공급장치를 커넥터 안쪽으로 꽉 맞게 누릅니다.

  • Page 58: 후면 패널

    MS-7623 메인보드 후면 패널 마우스 라인 입력 RS 출력 라인 출력 CS 출력 키보드 DVI-D 포트 VGA 포트 USB 포트 마이크 SS 출력 ▶ 마우스/키보드 표준 PS/2 마우스/키보드 DIN 커넥터는 PS/2 마우스/키보드용입니다. ® ® ▶ DVI-D 포트 DVI-D (Digital Visual Interface-Digital) 커넥터를 사용하여 LCD 모니터를 연결할 수 있 습니다.
  • Page 59 ▶ 오디오 포트 이 오디오 커넥터는 오디오 장치에 사용됩니다. 오디오 잭의 색상으로 오디오 효과를 쉽 게 구별할 수 있습니다. ■ 라인 입력(파란색) - 라인 입력은 외부 CD 플레이어, 테이프 플레이어 또는 기타 오디오 장치에 사용됩니다. ■ 라인 출력(녹색) - 라인 출력은 스피커 또는 헤드폰에 사용되는 커넥터입니다. ■...

  • Page 60: 커넥터

    MS-7623 메인보드 커넥터 플로피 디스크 드라이브 커넥터: FDD1 이 커넥터는 360KB, 720KB, 1.2MB, 1.44MB 또는 2.88MB 플로피 디스크 드라이브를 지원합니다. * 그림에 있는 MB 레이아웃은 참조용일 뿐입니다. IDE 커넥터: IDE1 이 커넥터는 IDE 하드 디스크 드라이브, 광학 디스크 드라이브 및 기타 IDE 장치를 지 원합니다.
  • Page 61 직렬 ATA 커넥터: SATA1~6 이 커넥터는 고속의 직렬 ATA 인터페이스 포트에 사용됩니다. 각 커넥터는 하나의 직렬 ATA 장치에 연결할 수 있습니다. * 그림에 있는 MB 레이아웃은 참조용일 뿐입니다. 중요 사항 직렬 ATA 케이블을 90도로 꺾지 마십시오. 그럴 경우, 전송 중 데이터가 손실될 수 있 습니다.
  • Page 62 MS-7623 메인보드 팬 전원 커넥터: CPUFAN, SYSFAN1 팬 전원 커넥터는 +12V의 시스템 냉각 팬을 지원합니다. 전선을 커넥터에 연결할 때, 항상 빨간색 전선이 양극으로서 +12V에 연결되어야 하고, 검은색 전선은 접지선으로 서 GND에 연결되어야 합니다. 메인보드에 시스템 하드웨어 모니터 칩셋 온보드가 있 는...
  • Page 63 전면 USB 커넥터: JUSB1/ JUSB2/ JUSB3 Intel I/O Connectivity Design Guide를 준수한 이 커넥터는 USB HDD, 디지털 카메라, ® MP3 플레이어, 프린터, 모뎀 등과 같은 고속의 USB 인터페이스 주변 장치를 연결하는 데 적합합니다. * 그림에 있는 MB 레이아웃은 참조용일 뿐입니다. USB 브래킷(옵션) 중요...
  • Page 64 MS-7623 메인보드 S/PDIF 출력 커넥터: JSP1 이 커넥터는 디지털 오디오 전송을 위해 S/PDIF (Sony & Philips Digital Interconnect Format) 인터페이스를 연결하는 데 사용됩니다. * 그림에 있는 MB 레이아웃은 참조용일 뿐입니다. S/PDIF 브래킷(옵션) TPM 모듈 커넥터: JTPM1 이 커넥터는 TPM(Trusted Platform Module) 모듈(옵션)에 연결됩니다. 자세한 내용과 사 용법은...
  • Page 65 직렬 포트 커넥터: JCOM1 이 커넥터는 16550A 고속 통신 포트로서 16 바이트의 FIFO를 송수신합니다. 직렬 장치를 연결할 수 있습니다. Kr-19...

  • Page 66: 스위치

    MS-7623 메인보드 스위치 오버클록 FSB 스위치: OC_SW1 스위치를 변경하여 프로세서 주파수를 오버클로킹할 수 있습니다. 아래 지시시항에 따 라 CPU 클록을 설정하십시오. 기본값 CPU 클록 속도 CPU 클록 속도 CPU 클록 속도 10% 증가 15% 증가 20% 증가 중요 사항 • 스위치를...

  • Page 67: 점퍼

    점퍼 CMOS 클리어 점퍼: JBAT1 보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받은 CMOS RAM이 있습니다. CMOS RAM의 경우, 시스템을 켤 때마다 시스템이 OS를 자동으로 부 팅합니다. 시스템 구성을 지우려면, 점퍼를 설정하여 데이터를 지우십시오. JBAT1 데이터 유지 데이터...

  • Page 68: 슬롯

    MS-7623 메인보드 슬롯 PCIE (Peripheral Component Interconnect Express) 슬롯 PCIE 슬롯은 PCIE 인터페이스 확장 카드를 지원합니다. PCIEx16 슬롯 PCIEx1 슬롯 PCI(Peripheral Component Interconnect) 슬롯 PCI 슬롯은 LAN 카드, SCSI 카드, USB 카드 및 PCI 규격을 준수하는 기타 애드온 카드 를 지원합니다. 32 비트...

  • Page 69: Led 상태 표시기

    LED 상태 표시기 LED1 APS LED 상태 표시기: LED1 이 APS (Active Phase Switching) LED는 현재 CPU 전원 위상 모드를 표시합니다. 아래 의 지시사항을 읽고 따르십시오. LED1 켜짐 CPU가 3 위상 전원 모드에 있는 경우 LED는 켜집니다. 꺼짐 CPU가 1 위상 전원 모드에 있는 경우 LED는 꺼집니다. Kr-23...

  • Page 70: Bios 설정

    MS-7623 메인보드 BIOS 설정 이 장에서는 기본 BIOS 설정 프로그램에 대한 정보를 제공하여 사용자가 최적의 사용 을 위해 시스템을 구성할 수 있도록 도와줍니다. 다음의 경우 설정 프로그램을 실행해 야 합니다. ■ 시스템을 부팅하는 동안 화면에 오류 메시지가 나타나고 BIOS 설정을 실행하 도록...
  • Page 71 설정 시작 컴퓨터를 켜면 시스템이 POST(Power On Self Test) 프로세스를 시작합니다. 화면에 아 래의 메시지가 표시되면, <DEL> 키를 눌러 설정을 시작합니다. Press Del to enter Setup (DEL을 눌러 설정(SETUP)을 시작합니다) 사용자가 응답하거나 설정을 입력하기 전에 메시지가 표시되면, 시스템을 껐다가 다시 켜거나...
  • Page 72 MS-7623 메인보드 주 메뉴 BIOS CMOS 설정 유틸리티에 들어가면 주 메뉴가 화면에 표시됩니다. 주 메뉴의 설정 기능 및 두 가지 종료 방법 중에서 선택할 수 있습니다. 화살표 키를 사용하여 항목 중 하 나를 선택한 다음 <Enter>를 눌러 하위 메뉴를 수락하거나 또는 시작합니다. ▶...
  • Page 73 ▶ M-Flash (M-플래시) 이 메뉴를 사용하여 저장 드라이브에서 BIOS를 읽기/플래시합니다(FAT/ FAT32 포맷 만 해당). ▶ Overclocking Profile (오버클로킹 프로필) 이 메뉴를 사용하여 설정을 BIOS CMOS로/BIOS CMOS로부터 저장하거나 로드합니 다. ▶ Load Fail-Safe Defaults (장애시 안전 기본값 로드) 이 메뉴를 사용하여 안정된 시스템 성능을 위해 BIOS 공급업체가 설정한 기본값을 로 드합니다.
  • Page 74 필드를 강조 표시한 다음 <Enter>를 누르면 다음과 같은 메시지가 나타납니다. 이제 [OK](확인) 키와 Enter 키를 눌러 구성을 저장한 다음 BIOS 설정 유틸리티를 종료합니다. 중요 사항 위의 구성은 일반적 사용의 경우에만 해당됩니다. BIOS 설정에 대한 세부사항은 MSI 웹 사이트의 한국어 설명서의 완전한 버전을 참조하십시오. Kr-28...
  • Page 75 Cell Menu Introduction(셀 메뉴 소개): 메인보드를 오버클로킹하려는 고급 사용자 를 위한 메뉴입니다. 중요 사항 사용자가 칩셋에 익숙할 경우에만 이 설정을 변경하십시오. ▶ Current CPU / DRAM / CPU-NB Frequency(현재 CPU / DRAM / CPU-NB 주파수) 이 항목은 CPU, 메모리 및 CPU-NB 속도의 현재 주파수을 표시합니다. 읽기 전용입니다. ▶...
  • Page 76 MS-7623 메인보드 ▶ AMD Cool’n’Quiet(AMD 쿨앤콰이어트) 쿨앤콰이어트 기술은 CPU 속도와 소비 전력을 효과적이고 동적으로 낮출 수 있습니다. ▶ C1E Support(C1E 지원) 이 항목은 유휴 상태일(PC가 아무 동작도 하지 않을) 경우 CPU의 전원 소비를 설정하 는 항목입니다. 모든 프로세서가 지원하지 않지만, 지원할 경우 향상된 전원 관리를 사 용할...
  • Page 77 ▶ Unlock CPU Core(CPU 코어 잠금 해제) 이 항목은 CPU 코어의 잠금 해제에 사용됩니다. BIOS 설정에서 잠금 해제된 CPU 코어 는 아래의 절차를 참조하십시오. “Cell Menu”(셀 메뉴)에서 “Unlock CPU Core”(CPU 코어 잠금 해제)를 [Enabled](사용)으로 설정합니다. “Adjust CPU-NB Ratio”(CPU-NB 속도 조정)와 “HT Link Speed”(HT 변경사항을...
  • Page 78 MS-7623 메인보드 ▶ Memory-Z(메모리-Z) <Enter>를 눌러 하위 메뉴를 시작합니다. ▶ DIMM1~4 Memory SPD Information(DIMM1~4 메모리 SPD 정보) <Enter>를 눌러 하위 메뉴를 시작합니다. 이 하위 메뉴는 설치된 메모리의 정보를 표 시합니다. ▶ Advance DRAM Configuration(고급 DRAM 구성) <Enter>를 눌러 하위 메뉴를 시작합니다. ▶...
  • Page 79 ▶ Adjusted HT Link Frequency(조정된 HT 링크 주파수) (MHz) 이 항목은 조정된 HT 링크 주파수를 표시합니다. 읽기 전용입니다. ▶ Auto Disable DRAM/PCI Frequency(DRAM/PCI 주파수 자동 해제) [Enabled](사용)으로 설정하면 시스템이 빈 DRAM 및 PCI 슬롯에서 클록을 제거(전원이 꺼짐)하여 전자파 장애(EMI)를 최소화할 수 있습니다. ▶...
  • Page 80 MS-7623 메인보드 중요 사항 Failed Overclocking Resolution(오보클로킹 해상도 실패) 이 메인보드는 오버클로킹을 전적으로 지원합니다. 그러나 사용자의 주변장치 및 구성 요소가 일부 특수 설정을 견딜 수 있는지 확인하십시오. 생산 사양을 초과하는 작업은 어 떤 경우에도 바람직하지 않습니다. 적절하지 못한 작업으로 인한 위험이나 손상은 당사 의...

  • Page 81: 소프트웨어 정보

    이 설치 완료를 표시합니다. 드라이버/유틸리티 DVD에는 다음이 포함됩니다. 드라이버 메뉴: 사용 가능한 드라이버를 표시합니다. 원하는 대로 드라이버를 설치 한 다음 장치를 활성화합니다. 유틸리티 메뉴: 메인보드가 지원하는 소프트웨어 응용 프로그램을 표시합니다. 중요 사항 최신 드라이버 및 BIOS로 시스템 성능을 향상시키려면, MSI 웹사이트를 참조하십시오. Kr-35...

  • Page 83: 日本語

    日本語 880GM-P51 シリーズ Asia version...

  • Page 84: マザーボードの仕様

    MS-7623 マザーボード マザーボードの仕様 対応プロセッサ ■ AM3 AMD Phenom II/ Athlon II/ Sempronプロセッサ ® (最新のCPU対応表は下記Webサイトをご参照ください。 http://www.msi.com/index.php?func=cpuform2) HyperTransport ■ HyperTransport (HT) 3.0テクノロジーをサポート、最大5200MHzをサポート チップセット ■ ノースブリッジ: AMD 880Gチップセット ® ■ サウスブリッジ: AMD SB710チップセット ® 対応メモリ ■ DDR3 800/ 1066/ 1333/ 1600 (OC) SDRAM (最大16GB搭載可能) ■...
  • Page 85 S/PDIF出力コネクター ×1 ケース開放センサーコネクター ×1 TPMコネクター ×1 パラレルポートコネクター ×1 OCスイッチ ×1 スロット ■ PCI Express x16スロット ×1 ■ PCI Express x1スロット ×2 ■ PCIスロット ×1、3.3V/ 5V PCIバスインターフェースをサポート 寸法 ■ Micro-ATX (24.4cm X 20.0 cm) 取付穴 ■ 6 穴 (製品について更に詳しい情報を求めの場合は、弊社のWebサイトをご参照願いま す。http://www.msi.com/index.php) Jp-3...

  • Page 86: クイックコンポーネントガイド

    MS-7623 マザーボード クイックコンポーネントガイド JPWR2, Jp-11 CPU, Jp-6 CPUFAN, Jp-16 DDR3, Jp-9 I/Oパネル, Jp-12 JPWR1, Jp-11 IDE1, Jp-14 JCOM1, Jp-19 JCI1, Jp-16 SYSFAN1, Jp-16 PCIE, Jp-22 OC_SW1, Jp-20 SATA1~6, Jp-15 PCI, Jp-22 JAUD1, Jp-17 JCD1, Jp-16 FDD1, Jp-14 JUSB1~3, Jp-17 JFP1, JFP2, Jp-15 JSP1, Jp-18 JTPM1, Jp-18 JBAT1, Jp-21...

  • Page 87: ねじ穴

    ねじ穴 本製品を装着する場合、ケースの正しい位置にマザーボードを置きます。ねじ穴のロ ケーションは以下のように表示されます。 こ の 側 は リ ア に 向 い て、ケースのI/Oシール ドのための位置です。 ねじ穴 上記の図を参照して、スタンドオフをケースの適切な位置にインストールしてくださ い。それから、ねじ穴を通して固定します。 注意 マザーボードの損害を防止するために、マザーボードの回路とケースの間の接触あ • るいはケースに取り付けた不必要なスタンドオフが禁止されます。 • ショートを引き起こす恐れがあるために、マザーボード/ケースの内に金属のコン ポーネントを取り付けないことを確認してください。 Jp-5...

  • Page 88: Cpuに関する注意事項

    MS-7623 マザーボード CPUに関する注意事項 CPUを装着する際はCPUクーラーを必ず装着してください。CPUクーラーを装着し ない、あるいは取り付けが不十分だと、システムを安定して動作させることができ ないばかりか、最悪の場合CPUに修復不可能なダメージを与える場合があります。 CPUクーラーが装着されていない状態でシステムの電源をONにしないでください。 最新のCPU対応表は下記Webサイトをご参照ください。http://www.msi.com/index. php?func=cpuform2 注意 過熱 過熱が起こるとCPUやシステムに破損を与える恐れがあります。システム組み立て後 初回起動時に必ずCPUファンが正常に動作していることを確認してください。CPUク ーラーをマザーボードへ装着する際、必要に応じてCPUとの接触面に適切な量のシリ コングリスを塗布してください。 CPUの交換 CPUを交換する場合は必ずコンセントからATX電源コードを抜いた後に行ってくださ い。通電中のCPUの交換はCPUの破損を招くだけでなく、感電する危険性がありま す。 AM3 CPUについて CPUのヒートスプレッダ側。効果的な放熱を行うために、シリコングリスを塗 布してください。 金色の三角印 Jp-6...
  • Page 89 CPUおよびクーラーの装着 CPUを取り付ける際、過熱を防ぐためにCPUクーラーをCPUに密着するように確実 に取り付けてください。また、CPUクーラーを装着する場合には必要に応じて適切な 量のシリコングリスを塗布してください。 下記の手順に従って正しくCPUとCPUクーラーを装着してください。装着方法を誤る と最悪の場合はCPUやマザーボードなどの破損を招きます。 レバーをソケットから横方向に引っ CPU上の金色の三角印(取り付け目 張ってください。そのままレバーを 印)と、ソケット上の三角印を合わ 持ち上げるようにしてソケットとの せてCPUをセットします。 角度が90になるまで開きます。 CPUが正しく装着された状態では、 CPUを指でソケットにぐっと押し ピンがソケットにぴったりと差し込 付けながら、固定レバーを倒して まれています。横から見てピンが浮 CPUを固定します。レバーで固定す いているような状態であれば、向き る際はCPUが押し戻される傾向が を確認して取り付けをやり直して あるので、レバーが固定されるまで ください。間違ったCPUの装着は CPUを抑える指を離さないでくださ CPUやマザーボードに重大な損傷を い。 与えてしまいますので、くれぐれも ご注意ください。 Jp-7...
  • Page 90 MS-7623 マザーボード CPUクーラーをCPUの上に設置して 片側の金具を押し下げて、ソケット ください。リテンションキットに固 のフックに取り付けます。レバーを 定金具を噛ませます。 逆サイドに倒します。 片手でクーリングファンを押さえな 最後にCPUファンの電源ケーブルを がら、レバーを倒します。 コネクターに接続します。 注意 本書で使用した画像はお手元の製品と細部が異なる場合があります。予めご了承く • ださい。 CPUファンを固定するバネ状金具は、弾力性の強い素材が使用されています。ロッ • クを解除する際に弾けるように戻り、指などを挟む危険性があります。マイナスド ライバーなどでバネの先端を押さえながら作業を行うと良いでしょう。 Jp-8...

  • Page 91: メモリ

    メモリ これらのDIMMスロットはメモリモジュールのインストール用です。 最新のメモリモジュール対応表は下記のホームページを参照ください。 http://www.msi.com/index.php?func=testreport DDR3 240-pin, 1.5V 48x2=96 pin 72x2=144 pin デュアルチャンネルモードソケットルール デュアルチャンネルメモリアクセス方式は、二つのメモリデータバスを同時に使用し てデータの読み書きを行うことによりアクセススピードを向上させます。デュアルチ ャンネルを有効にするには、以下の組み合わせでメモリモジュールを装着します。 装着した 装着しない DIMM1 DIMM2 DIMM3 DIMM4 DIMM1 DIMM2 DIMM3 DIMM4 注意 DDR3メモリモジュールとDDR2メモリモジュールは相互に物理的・電気的規格の • 互換性がありません。本製品はDDR3メモリスロットを搭載しており、DDR3メモ リモジュールを必ずご利用願います。本製品ではDDR2メモリモジュールはご利用 頂けません。 • デュアルチャンネルアクセスを有効にする為には同一メーカーの同一メモリモジュ ールを装着してください。 • メモリスロットはDIMM1を優先的に使用してください。 Jp-9...
  • Page 92 MS-7623 マザーボード メモリモジュールの装着 メモリモジュール中央付近には左右非対称の場所に切り欠きが１ヶ所設けられて おり、このため間違った向きでは差し込めないように作られています。 DIMMメモリモジュールをDIMMスロットへ垂直に差し込むとDIMMスロットの両 側にあるモジュール固定ラッチが自動的に閉じ、モジュールを固定します。 電源投入前にモジュールが両側のモジュール固定ラッチによって正しく固定され ているかどうかを必ず確認してください。 注意 メモリモジュールがしっかりと装着されると、モジュールの端子部分が見えなくなり ます。 切り欠き 出っ張り Jp-10...

  • Page 93: 電源

    電源 ATX 24ピン電源コネクター: JPWR1 ATX電源24ピンコネクターを接続します。接続の際にはコネクターの向きに注意して 奥までしっかり差し込んでください。通常はコネクターのフックの向きを合わせれば 正しく接続されます。 20ピンのATX電源も使用可能です。その場合には、11、12、23 & 24ピンは使用しま せん。 ATX 4ピン電源コネクター: JPWR2 この電源コネクターは、CPUに電源を供給します。 注意 本製品を動作させるには上記二つのコネクターを正しく接続している必要がありま す。 Jp-11...

  • Page 94: I/Oパネル

    MS-7623 マザーボード I/Oパネル マウス Line-In RS-Out Line-Out CS-Out キーボード DVI-Dポート VGAポート USBポート SS-Out ▶ マウス/キーボード マザーボードはPS/2 、マウス/キーボードを接続するための標準PS/2 、マウス/キー ® ® オードミニDINコネクターが各一個ずつ設けられています。 ▶ DVI-Dポート DVI-D (Digital Visual Interface-Digital)コネクターでLCDモニターを接続できます。 PCとディスプレイーデバイスの間に高速デジタルインターコネクト器が搭載されて います。LCDモニターを接続する場合に、モニターケーブルをDVI-Dコネクターに挿 入し、もう一端を正しくモニターに接続してください。(詳細についてはモニターマ ニュアルを参照してください。) ▶ VGAポート 外部モニターに映像をアナログ出力する端子です。 ▶ USBポート キーボードやマウスなどのUSB機器を本製品へ接続する場合に使用します。 ▶ コンピューターをネットワーク環境へ接続する際 黄色 緑色/ オレンジ...
  • Page 95 ▶ オーディオポート 各チャンネルごにコネクター部の色を分類しており、ジャックの色と合わせることに よって簡単に接続が可能です。 ■ Line-In (青色) - ライン入力、外付けCDプレイヤー、オーディオプレイヤーな どの機器を接続します。 ■ Line-Out (緑色) - ライン出力、スピーカあるいはヘッドホンを接続します。 ■ Mic (ピンク) - マイクを接続します。 ■ RS-Out (黒色) - 4/ 5.1/ 7.1チャンネルモード時にリアスピーカー端子を接続し ます。 ■ CS-Out (オレンジ) - 5.1/ 7.1チャンネルモード時にセンター/サブウーファー端 子を接続します。 ■ SS-Out (灰色) - 7.1チャンネルモード時にサイドスピーカー端子を接続しま す。...

  • Page 96: コネクター

    MS-7623 マザーボード コネクター FDDコネクター: FDD1 本製品は360KB, 720KB, 1.2MB, 1.44MB及び2.88MBのフロッピーディスクドライブ に対応しています。 * 本図のMBレイアウトは参照用だけです。 IDEコネクター: IDE1 本製品はIDE HDD、光学ディスクドライブなどのデバイスをサポートします。 *本図のMBレイアウトは参照用だけです。 注意 ハードディスクを2台使用する場合は、ジャンパピンでマスター/スレープの設定を行 う必要があります。ジャンパ設定についてはハードディスクメーカーが提供するマニ ュアルを参照してください。 Jp-14...
  • Page 97 シリアルATAコネクター: SATA1~6 このコネクターは高速シリアルATAインターフェイスポートです。一つのコネクター につき、一つのハードディスクを接続することができます。 * 本図のMBレイアウトは参照用だけです。 注意 シリアルATAケーブルは90度以上の角度に折り曲げないようご注意ください。データ 損失を起こす可能性があります。 フロントパネルコネクター: JFP1, JFP2 本製品にはケースのフロントパネルスイッチや電源／HDDアクセスLED用にフロント パネルコネクターが用意されています。JFP1はインテル のフロントパネル接続デザ ® インガイドに準拠しています。 JFP2 JFP1 Jp-15...
  • Page 98 MS-7623 マザーボード ファン電源コネクター: CPUFAN, SYSFAN1 ファン電源コネクターは+12Vの冷却ファンをサポートします。接続する時に注意 しなければならないのは、赤い線はプラスなので+12Vに、黒い線はアースなので GNDに接続することです。また、本製品のシステムハードウェアモニタ機能を使用す る場合はファンの回転数センサー機能がついたファンを使用する必要があります。 CPUFAN SYSFAN1 注意 • CPUメーカーが推奨するファンを参照してください。 CPUFANはファンコントローラーをサポートします。ユーザーはOverclocking • Centerユーティリティをインストールして、温度によって自動的にCPUファンの回 転数をコントロールします。 • 3/4ピンの電源コネクター付きのファンクーラーはCPUFANに使用できます。 ケース開放センサーコネクター: JCI1 このコネクターには2ピンのケーススイッチを接続します。ケースを開けると開放セ ンサーがショートします。システムにはこの開放信号が記録され、警告メッセージが 画面に表示されます。警告メッセージを消すには、BIOS画面を開いてメッセージを 消去します。 CD入力コネクター: JCD1 このコネクターはCD-ROMオーディオコネクターを接続します。 Jp-16...
  • Page 99 フロントUSBコネクター: JUSB1/ JUSB2/ JUSB3 本製品にはインテル I/O Connectivity Design Guideに準拠したUSB 2.0ピンヘッダー ® が搭載されています。USBは汎用性が非常に高く、外付けUSB HDDやデジタルカメ ラ、MP3プレイヤー、プリンタなど様々な機器の接続に対応しています。 * 本図のMBレイアウトは参照用だけです。 USBブラケット (オプション) 注意 VCCピンとGNDピンは必ず接続してください。接続しない場合、機器に重大な損傷 を及ぼす恐れがあります。 フロントパネルオーディオコネクター: JAUD1 フロントパネルオーディオピンヘッダーを使用するとケースのフロントパネルからの オーディオ出力が可能になります。ピン配列はインテル のフロントパネル接続デザ ® インガイドに準拠しています。 Jp-17...
  • Page 100 MS-7623 マザーボード S/PDIF出力コネクター: JSP1 デジタルフォーマットで音声ソースを出力するためのインターフェイスです。5.1チ ャンネル/7.1チャンネルサウンド音声出力に対応しています。 * 本図のMBレイアウトは参照用だけです。 S/PDIF出力ブラケット (オプション) TPMモジュールコネクター: JTPM1 このコネクターはTPM (Trusted Platform Module)モジュール(オプション)を接続しま す。詳細についてはTPMセキュリティプラットホームマニュアルを参照してくださ い。 Jp-18...
  • Page 101 シリアルポートコネクター: JCOM1 16550Aチップを採用した16バイトFIFOにてデータ転送を行います。このコネクター にシリアルマウスまたは他のシリアルデバイスを接続できます。 Jp-19...

  • Page 102: スイッチ

    MS-7623 マザーボード スイッチ オーバークロックFSBスイッチ: OC_SW1 このスイッチを変更すると、プロセッサーの周波数をオーバークロックすることがで きます。以下の説明に従ってCPUクロックを設定してください。 デフォルト CPUクロック CPUクロック CPUクロック の速度を10％ の速度を15％ の速度を20％ 上げる 上げる 上げる 注意 • このスイッチを変更する前に、必ずシステムの電源を落としてください。 登録中にHWオーバークロックがシステムの不安定あるいはクラッシュを引き起こ • す場合には、スイッチをデフォルト設定に戻してください。 Jp-20...

  • Page 103: ジャンパ

    ジャンパ クリアCMOSジャンパ: JBAT1 製品にはBIOSの設定情報を保持するなどの目的でCMOSメモリを搭載しており、搭 載するボタン電池から電力を供給することで情報を保持しています。このCMOSメモ リに蓄えられたデバイス情報によって、OSを迅速に起動させることが可能になりま す。システム設定をクリアしたい場合はこのジャンパを押してください。 JBAT1 データを保存 データをクリア 注意 CMOSクリアを行う際は、まずコンセントから電源コードを抜いてください。 CMOSをクリアするには、システムがオフの間にピン2-3をショート(短絡)します。次 いでピン1-2をショートに戻します。システム起動時のCMOSのクリアは絶対止めて ください。マザーボードの破損や火災などに及ぶ危険があります。 Jp-21...

  • Page 104: スロット

    MS-7623 マザーボード スロット PCIEスロット PCI ExpressスロットはPCI Expressインターフェース拡張カードをサポートします。 PCIEx16ススロット PCIEx1スロット PCIスロット PCIスロットは最も汎用性の高い拡張スロットで、対応する様々な拡張カードが発売 されています。拡張カードのセッティング方法については、拡張カードに同梱される 説明書を参照してください。 32-bit PCIスロット 注意 拡張カードの取り付け・取り外しの際はシステムの電源を落とし、必ず電源プラグを 抜いてください。拡張カードのマニュアルを参照し、ジャンパ、スイッチ、BIOSな ど必要なハードウェア設定、ソフトウェア設定を全て実行してください。 PCI割り込み要求ルーティング ハードウェアがCPUに対して割り込み要求信号を発し、PCはこれを受けてデバイス の動作(イベントの発生)を処理します。標準的なPCIバスのIRQ設定は以下の通りで す: Order1 Order2 Order3 Order4 PCI Slot1 INT E# INT F# INT G# INT H# Jp-22...

  • Page 105: 状態表示Led

    状態表示LED LED1 状態表示APS LED: LED1 これらのAPS LEDは現在のCPU電源回路の動作フェーズ数を表示します。以下の解説 に従って読み取ってください。 LED1 オン CPUが3フェーズで動作している場合、LEDが点灯します。 オフ CPUが1フェーズで動作している場合、LEDが消えます。 Jp-23...

  • Page 106: Biosの設定

    MS-7623 マザーボード BIOSの設定 本章ではBIOS設定について説明します。ユーザーの用途に合ったシステム設定を行 うことで、より快適にシステムを使用できるようになります。また、以下に該当する 場合は、BIOSセットアッププログラムを起動して設定値を適切な値に変更してくだ さい。 ■ システムの起動中に画面にエラーメッセージが表示され、SETUPを実行する ように指示された場合。 ■ 機能をカスタマイズするために、デフォルト設定を変更する場合。 注意 • BIOSはパフォーマンスの向上や問題回避のために、継続的に変更/修正が加えられ ています。そのため、お手元の製品と本書の内容に食い違いが生じてしまう場合が あります。予めご了承ください。 • システムを起動すると、BIOSバージョンが画面の上側に表示されます。表示され るメッセジーはA7623AMS V2.3 043010のような書式となります。それぞれの意味 は: 1桁目：AならAMI BIOS、WならAWARD BIOS、PならPHOENIX BIOS 2 - 5桁目:製品のモデル番号 6桁目:IならIntelチップセット、NならNVIDIAチップセット、AならAMDチ ップセット、VならVIAチップセット 7 - 8桁目：MS = 標準出荷バージョン V2.3：BIOSバージョン 043010：2010年04月30日リリース Jp-24...
  • Page 107 BIOSセットアップ画面の起動 電源を投入するとハードウェアの初期化が始まり、POST(Power On Self Test)画面が 現れます。以下のメッセージが表示されている間に、<DEL>キーを押してBIOSセッ トアップ画面を呼び出します。 Press DEL to enter SETUP (<DEL>キーを押してセットアップ画面を呼び出す) <DEL>を押す前にこのメッセジーが消えてしまった場合、電源をいったん切ってから 再び投入するか、<RESET>を押すかして、システムを再起動してください。<Ctrl>、 <Alt>と<Delete>を同時に押しても再起動できます。 ヘルプ BIOS画面内を立ち上げると、最初にメインメニューが表示されます。 メインメニュー メインメニューにはBIOSが提供する設定項目が各カテゴリー別に表示されます。矢 印キー(↑↓)を使って項目を選択してください。カーソルが当たってハイライトされた 設定項目の説明(英語)が画面の下部に表示されます。 サブメニュー 左手に三角が表示されている項目は、サブメニューがあることを示します。サブメニ ューに入るには項目をハイライトして<Enter>キーを押します。これでサブメニュー が表示され、コントロールキーで項目の選択や変更を行います。上位のメニューに戻 るには<Esc>キーを押します。 ヘルプキー <F1> <F1>を押すと使用すべきキーやハイライトされた項目の選択肢の解説がポップアッ プウィンドウであきます。ヘルプウィンドウを閉じるには、<F1>か<Esc>キーを押し てください。 Jp-25...
  • Page 108 MS-7623 マザーボード メインメニュー BIOS CMOSセットアップユーティリティを開きますと、メインメニューが表示され ます。メインメニューのセットアップ機能や終了の設定項目に複数の選択肢がありま す。矢印で選択し、<Enter>キーを押してサブメニューを表示します。 ▶ Standard CMOS Features (標準CMOS設定) 日付/時刻などのシステムの基本的な設定を行います。 ▶ Advanced BIOS Features (拡張BIOS設定) 拡張BIOS機能の設定を行います。 ▶ Integrated Peripherals (内蔵機能の設定) IDE、サウンド機能、グラフィック機能などの各種オンボード機能の設定を行いま す。 ▶ Power Management Setup (電源管理セットアップ) 電源管理に関する設定を行います。 ▶ H/W Monitor (H/Wモニタ) PCの状態を表示します。 ▶ Green Power 動作フェーズ数の確認・設定を行います。 ▶...
  • Page 109 ▶ M-Flash USBメモリドライブを使ったBIOS更新を行う際に使用します。(FAT/FAT32フォーマ ットのみ) ▶ Overclocking Profile (オーバークロックのプロフィール) CMOSへのプロファイル書き込み/ CMOSからのプロファイル読み込みを行います。 ▶ Load Fail-Safe Defaults (BIOSの初期設定値をロードする) 安定動作を最優先した初期設定値をロードします。 ▶ Load Optimized Defaults (最適のデフォルト値をロードする) 工場出荷時の設定をロードします。動作の安定性と性能の釣り合いが取れた設定値で す。 ▶ Save & Exit Setup (設定値を保存して終了する) 変更した設定値を保存して終了します。 ▶ Exit Without Saving (設定値を保存せず終了する) 変更した設定値を保存せず終了します。 Jp-27...
  • Page 110 MS-7623 マザーボード BIOSセットアップユーティリティについて、以下の手順で初期設定を行ってくださ い。 Load Optimized Defaults (最適のデフォルト値をロードする) : コントロールキー (↑↓)で[Load Optimized Defaults]フィールドを強調表示します。<Enter>キーを押 すと、以下のメッセージが表示されます。 　　　　　　　　　　　 [Ok]キー押すと、工場出荷設定のデフォルト値がロードされます。 Setup Date/ Time (日付/時間を設定する) : [Standard CMOS Features]を選択して <Enter>キーを押すと、Standard CMOS Featuresメニューが表示されます。日付/ 時間を調整します。 Save & Exit Setup (設定値を保存して終了する) : コントロールキー(↑↓)で[Save & Exit Setup]フィールドを強調表示します。<Enter>キーを押すと、以下のメッセー ジが表示されます。 　　　　　　　　　　　 [Ok]を選択して<Enter>キーを押すと、設定を保存してBIOSセットアップユーテ...
  • Page 111 Cell Menu Introduction (セルメニューの解説) : 動作周波数や電圧の設定変更を行 います。 注意 動作周波数や電圧の設定を変更すると、コンポーネントの消耗を早めたり、場合によ っては破損を招くことがあります。本章の項目は変更しないで下さい。 ▶ Current CPU / DRAM / CPU-NB Frequency (現在のCPU / DRAM / CPU-NB周波数) CPU、メモリとCPU-NB速度の周波数を表示します。読取専用です。 ▶ CPU Specifications (CPUの仕様) <Enter>キーを押すと、サブメニューが表示されます。装着されたCPUの情報を示し ます。 ▶ CPU Technology Support (CPUテクノロジーサポート) <Enter>キーを押すと、サブメニューが表示されます。装着されたCPUのサポート するテクノロジーを示します。 ▶ CPU Feature (CPUの機能) <Enter>キーを押すと、サブメニューが表示されます。...
  • Page 112 MS-7623 マザーボード ▶ AMD Cool’n’Quiet Cool’n’ QuietテクノロジーはCPUへの付加が小さい時に供給電圧を下げることで、余 分な発熱と発熱に伴うCPUファンの高速回転数を抑えます。 ▶ C1E Support (C1Eサポート) CPUがアイドル状態の時に消費電力を低減できます。ただし、全てのCPUがこの拡張 命令(C1E)をサポートしているわけではありません。 注意 Cool’n’Quietの機能を使用するには、以下の設定を行う必要があります。 BIOSセットアップ画面を起動し、[Cell Menu]を選択します。[Cell Menu]で[AMD • Cool’n’Quiet]を[Enable]に設定してください。 • ウインドウを開き、[Start]->[Settings]->[Control Pannel]->[Power Options]を選択し てください。そして[Power Options Properties]には[Power schemes]の中で[Minimal Power Management]を選択します。 ▶ Adjust CPU Base Frequency (MHz) (CPU Base周波数を調整する) CPU Baseクロック周波数を選択します(MHz)。 ▶...
  • Page 113 ▶ Unlock CPU Core (CPUコアを解除する) このアイテムはCPUコアのロック (無効化)を解除できます。CPUコアのロックを解除 するには以下の手順に従ってBIOSの設定を行います。 [Cell Menu]内の[Unlock CPU Core]を[Enabled (有効)]に設定します。 [Adjust CPU-NB Ratio]と[HT Link Speed]を[ x8]に設定します。 変更した設定値を保存してBIOS設定を終了します。 システムを再起動します。 CMOSデータをクリア ロック解除に失敗場合 ロ ッ ク 解 除 に 成功した場合 起 動 中 に “ ( C P U 名 ) X 4 ” ( ク ア ッ ド コ ア ) あ る い は “ （ それでも起動時のCPU表記が変わらな...
  • Page 114 MS-7623 マザーボード ▶ Memory-Z <Enter>キーを押すと、サブメニューが表示されます。 ▶ DIMM1~4 Memory SPD Information (DIMM1~4メモリSPD情報) <Enter>キーを押すと、サブメニューが表示されます。装着されたメモリの情報を 示します。 ▶ Advance DRAM Configuration (高級なDRAM配置) <Enter>キーを押すと、サブメニューが表示されます。 ▶ DRAM Timing Mode (DRAMタイミングモード) この項目でDRAMタイミングがDRAMモジュールのSPD (Serial Presence Detect) EEPROM情報によりコントロールするかどうかを決定します。[Auto]に設定する と、DRAMタイミングを有効にして、以下の[Advance DRAM Configuration]メニ ューがSPDの情報を基に、自動的に最適な設定を行います。[Manual]に設定する と、以下のメニューを手動で設定します。 ▶ 1T/2T Memory Timing (1T/2Tメモリタイミング) こ こ で S D R A M コ マ ン ド 率 を コ ン ト ロ ー ル で き ま す 。 [ 1 T ] を 選 択 す る と 、 SDRAM信号コントローラーが1T(T=クロックサイクル)単位で制御され、[2T]では...
  • Page 115 ▶ Adjusted HT Link Frequency (MHz) (調整したHTリンク周波数) 調整したHTリンク周波数を表示します。読取専用です。 ▶ Auto Disable DRAM/PCI Frequency (自動的にDRAM/PCI周波数を無効にする) [Enabled]に設定すると、システムは使用していないDRAM/PCIスロットのクロック発 信を切り、EMIの発生を軽減する働きがあります。 ▶ CPU Voltage (V)/ CPU-NB Voltage (V)/ DRAM Voltage (V) CPU、メモリやチップセットの電圧を調整します。 ▶ Spread Spectrum コンピューターはクロック信号と呼ばれるパルス信号を元に動作しています。クロッ クジェネレーターがパルス信号を発生する際に、構造上やむを得ずスパイクノイズと 呼ばれる電磁妨害(EMI)が生じます。基本的にはボード上の配線の取り回しによって ノイズを相殺するように工夫しています。しかし特定環境下において外部にノイズが 漏れてしまう場合があり、そのようなケースではスペクトラム拡散方式で信号の波 形を変更することで、ノイズの漏れを回避する場合があります。通常は[Disabled]に 設定して使用します。また、オーバークロックをかけた状態で使用する場合も[Dis- abled]に設定してください。 注意 特に電波障害などの問題が無い場合は、システムの安定性と性能を確保するため •...
  • Page 116 MS-7623 マザーボード 注意 Failed Overclocking Resolution (オーバークロックがうまくいない場合) 本製品は多彩なオーバークロック設定をサポートします。しかしながら、オーバーク ロック実験の成功にはCPUをはじめ温度や電圧など実に様々な要素が影響する上に定 格以外の設定で動作させることはあらゆるコンポーネントにダメージを与える可能性 があります。不適切な操作や設定原因でシステムを破損した場合は、製品保証の対象 外です。 Two ways to save your system from failed overclocking... (オーバークロック失敗後に システムを復旧する方法) • Reboot (再起動) システムを再起動するために、電源ボタンを3回も押してください。連続した電源 のON/OFFは機器に悪影響を与えます。再起動する場合は10秒以上の間隔を空けて 下さい。 4回目の再起動でもシステムが正常動作できない場合、前回設定に問題があったと システムが判断し、自動的にデフォルト設定値を復元します。以下のメッセージが 画面に表示される場合は、何かキーを押して進めて下さい。 Warning !!! The previous overclocking had failed, and system will restore its defaults setting, Press any key to continue..

  • Page 117: ソフトウェアの情報

    ソフトウェアの情報 本製品にはドライバー/ユーティリティDVDが同梱されています。OSのインストール が終了したら、全てのドライバーのインストールし、セットアップを完了させてくだ さい。ユーティリティソフトはユーザーのニーズに応じてインストールしてくださ い。ドライバー/ユーティリティDVDには以下の内容が含まれています。 Driver menu : 使用できるドライバーを表示します。要望によってドライバーをイ ンストールし、デバイスを起動します。 Utility menu : サポートのソフトウェアアプリケーションを表示します。 注意 MSIのホームページから最新のドライバーやBIOSを入手することができます。 Jp-35...

  • Page 119: 繁體中文

    繁體中文 880GM-P51 系列 Asia version...

  • Page 120: 主機板規格

    MS-7623 主機板 主機板規格 支援處理器 ■ 支援 AM3 架構的 AMD Phenom II/ Athlon II/ Sempron 處理器 ® (欲知更多 CPU 相關訊息，請至微星科技網站 http://www.msi.com/index.php?func=cpuform2) HyperTransport ■ 支援 HyperTransport (超執行緒) 3.0 技術達每秒 5200MHz 晶片組 ■ 北橋: AMD 880G 晶片組 ® ■ 南橋: AMD SB710 晶片組...
  • Page 121 插槽 ■ 1 個 PCI Express x16 插槽 ■ 2 個 PCI Express x1 插槽 ■ 1 個 PCI 插槽, 支援 3.3V/ 5V PCI 匯流排 尺寸 ■ Micro-ATX (24.4 公分 X 20.0 公分) 裝機 ■ 6 個裝機孔 (如須了解附件之型號以便進行選購，請至以下網頁依產品名稱搜尋： http://tw.msi.com) Tc-3...

  • Page 122: 快速零組件指南

    MS-7623 主機板 快速零組件指南 JPWR2, Tc-11 CPU, Tc-6 CPUFAN, Tc-16 DDR3, Tc-9 背板, Tc-12 JPWR1, Tc-11 IDE1, Tc-14 JCOM1, Tc-19 JCI1, Tc-16 SYSFAN1, Tc-16 PCIE, Tc-22 OC_SW1, Tc-20 SATA1~6, Tc-15 PCI, Tc-22 JAUD1, Tc-17 JCD1, Tc-16 FDD1, Tc-14 JUSB1~3, Tc-17 JFP1, JFP2, Tc-15 JSP1, Tc-18 JTPM1, Tc-18 JBAT1, Tc-21...

  • Page 123: 裝機孔

    裝機孔 安裝主機板時，務必以正確方向將主機板放至機殼內。主機板上裝機孔位置如下圖所 示： 本面往後, 位置要對到機 殼的背板 裝機孔 請參閱上圖於機殼上安裝六角螺絲柱後，再使用螺絲透過主機板上的裝機孔鎖進六角螺 絲柱。 注意事項 為免主機板損壞 ， 主機板電路及機殼間禁止任何接觸 ， 禁止鎖上非必要的六角螺絲 • 柱 。 • 請確認主機板上或機殼內均無放置金屬零件 ， 以免造成主機板短路 。 Tc-5...

  • Page 124: Cpu (中央處理器

    MS-7623 主機板 CPU (中央處理器) 安裝 CPU 時，請確認附有散熱風扇，以避免 CPU 過熱。若無散熱風扇，請向經銷商 洽購。並在開機前，先將風扇正確地安裝在主機板上。 有關更多 CPU 的最新訊息，請至微星科技網站 http://www.msi.com/index.php?func=cpuform2 注意事項 溫度過高 溫度過高會嚴重損壞 CPU 以及系統。請確保散熱風扇正常運作，以免 CPU 過熱。請 於 CPU 與散熱器間均勻塗抹散熱膏或貼上耐溫膠帶以加強散熱。 更換 CPU 更換 CPU 時，應先關掉 ATX 電源開關或拔掉電源線，以免損壞 CPU。 超頻使用 即使本主機板設計為可超頻運作，但在將其調整為超頻運作時，請確認系統零組件可承 受此異常設定。任何在非本產品規格建議下的操作，我們均不保證其造成的損壞及操作 時的風險。 AM3 CPU 簡介 圖為 CPU 表面。請於 CPU 的表面塗上散熱膏幫助散熱。...
  • Page 125 安裝中央處理器與散熱風扇 在安裝中央處理器時，為避免過熱，請確認購買的中央處理器，是否隨附一顆散熱風 扇。安裝前先於中央處理器上塗抹散熱膏以助散熱。 請依下列步驟，正確地安裝中央處理器與散熱風扇。錯誤的安裝會使中央處理器與主機 板受損。 將側邊的拉桿從插座拉起，再將拉桿 找出 CPU 上的箭頭標記。CPU 的安 上拉至 90 度角。 裝，僅能以一正確方向插入。 若 CPU 安裝無誤，插梢應完全地進 壓下拉桿完成安裝。在壓下拉桿時， 入插座內，且看不到插梢。請注意， CPU 可能會移動，請緊按住 CPU 上 CPU 安裝錯誤，可能會造成主機板 方，確定插座的拉桿，完全地插入 永久毀損。 插座內。 Tc-7...
  • Page 126 MS-7623 主機板 將風扇放置在風扇底座上。 再將扣具的另一端扣上，讓使風扇底 先將扣具的一端扣上。 座，緊密地固定在主機板上。 找到固定桿，並將其拉起。 將固定桿壓下。 將 CPU 風扇排線接到主機板上的 CPU 風扇接頭。 注意事項 本節主機板圖片，僅供 AM3 中央處理器及散熱風扇示範用。該圖示可能會與您購置 • 的主機板外觀有所差異。 • 若要鬆開安全鉤，請務必小心手指；因為當安全鉤未扣好固定栓時，固定桿所產生的 反彈力道，可能會彈到您的手指。 Tc-8...

  • Page 127: 記憶體

    記憶體 主機板上的 DIMM 插槽，是用來裝記憶體模組。有關更多記憶體的最新訊息，請至微星 科技網站： http://www.msi.com/index.php?func=testreport DDR3 240-pin, 1.5V 48x2=96 pin 72x2=144 pin 雙通道記憶體通則 雙通道模式下，記憶體模組可用 2 條匯流排同時傳送及接收資料。開啟雙通道模式可加 強系統效能。請依下表指示來安裝記憶體模組以開啟雙通道模式。 已安裝 未安裝 DIMM1 DIMM2 DIMM3 DIMM4 DIMM1 DIMM2 DIMM3 DIMM4 注意事項 • DDR3 記憶體模組，無法與 DDR2 互換且無法向下相容。因此請在 DDR3 插槽內， 插入 DDR3 記憶體模組。 •...
  • Page 128 MS-7623 主機板 安裝記憶體模組 記憶體模組上只有一個防呆凹槽。模組只能以一種方向安裝。 將記憶體模組垂直插入插槽，直到記憶體模組上的金手指，牢固地插入插槽內。當 記憶體模組正確的被固定後，上槽兩側的塑膠卡榫會自動卡上。 手動檢查是否記憶體模組已經固定在適當的位置。 注意事項 若已正確地將記憶體模組插入該插槽的話，應看不見金手指。 防呆凹槽 防呆凸起 Tc-10...

  • Page 129: 電源供應器

    電源供應器 ATX 24-pin 電源接頭：JPWR1 本接頭用來接 ATX 24-pin 電源供應器。連接該電源時，請確認電源接頭插入的方向正 確且對準腳位，再將電源接頭緊密地壓入接頭內。 您亦可使用本 20-pin ATX 電源，安裝該電源時，請確認電源插頭插入腳位對準 pin1 及 pin13。 ATX 4-pin 電源接頭：JPWR2 本電源接頭提供電壓給 CPU 使用。 注意事項 確認所有接頭均接到所屬的 ATX 電源供應器，以確保主機板穩定運作。 Tc-11...

  • Page 130: 背板

    MS-7623 主機板 背板 LAN 連接埠 滑鼠 音效輸入 RS-輸出 CS-輸出 音效輸出 麥克風 SS-輸出 鍵盤 DVI-D 連接埠 VGA 連接埠 USB 連接埠 ▶ 滑鼠/ 鍵盤 標準 PS/2 滑鼠/鍵盤的 DIN 接頭，可接 PS/2 滑鼠/鍵盤。 ® ® ▶ DVI-D 連接埠 DVI-D (數位影像介面)連接埠，是用來連接 LCD螢幕。DVI-D 連接埠可提供電腦與螢幕 間的高速數位通訊。只要將 LCD 螢幕的排線接到 DVI-D 連接埠，並確定另一端已接到 螢幕即可(若需更多訊息，請參閱螢幕使用手冊)。...
  • Page 131 ▶ 音效埠 音效接頭供音效裝置使用，可由顏色來區分不同音效。 ■ 音效輸入(藍) - 音效輸入，是供外接 CD 播放機、錄音機或其他音效裝置使用。 ■ 音效輸出 (綠) - 音效輸出是連接喇叭或耳機。 ■ 麥克風 (粉紅) - 本接頭是接麥克風使用。 ■ RS-輸出(黑) - 後置環繞音效輸出在 4/5.1/7.1 聲道模式。 ■ CS-輸出(橘) - 中置/重低音輸出在 5.1/7.1 聲道模式。 ■ SS-輸出(灰) - 側置環繞音效輸出在 7.1 聲道模式。 Tc-13...

  • Page 132: 接頭

    MS-7623 主機板 接頭 軟碟機接頭：FDD1 本軟碟機接頭，可支援 360KB, 720KB, 1.2MB, 1.44MB 及 2.88MB 等規格的軟碟機。 * 本圖中的主機板配置僅供參考 IDE 接頭：IDE1 本接頭可接硬碟、光碟機及其他 IDE 裝置。 * 本圖中的主機板配置僅供參考 注意事項 若在同一條排線上安裝兩組硬碟，須依硬碟的跳線，將硬碟個別指定到主要/次要模式。 請參考硬碟廠商提供之說明文件來設定硬碟。 Tc-14...
  • Page 133 Serial ATA 接頭：SATA1~6 本接頭為高速 Serial ATA 介面，可各接一台 Serial ATA 裝置。 * 本圖中的主機板配置僅供參考 注意事項 請勿摺疊 Serial ATA 排線超過 90 度，以免傳輸資料時產生錯誤。 面板接頭：JFP1, JFP2 本接頭接到面板開關及 LED 指示燈。JFP1 的規格符合 Intel 面板輸入/ 輸出連接設計 ® 規格。 JFP2 JFP1 Tc-15...
  • Page 134 MS-7623 主機板 風扇電源接頭：CPUFAN, SYSFAN1 電源風扇接頭均支援 +12V 散熱風扇。在將電線接到接頭時，請切記紅線是正極，務必 要連接到 +12V；而黑線是接地線，須連接到 GND。若主機板內建有系統硬體監控器晶 片組，須使用具速度感應器設計之風扇，方能使用 CPU 風扇控制功能。 CPUFAN SYSFAN1 注意事項 • 請上處理器之官方網站參考建議之 CPU 風扇，或洽詢經銷商選擇合適的 CPU 散熱 風扇。 CPUFAN 支援風扇控制功能。請安裝 Overclocking Center 工具程式，會根據 CPU • 的實際溫度，來控制 CPU 散熱風扇的速度。 • CPUFAN 可使用 3 個或 4 個針角的散熱風扇。 機殼開啟警告開關接頭：JCI1 本接頭接到機殼開啟開關排線。在機殼被打開時，會啟動機殼開啟機制，系統會記錄該...
  • Page 135 USB 接頭：JUSB1/ JUSB2/ JUSB3 本接頭規格符合 Intel 面板輸入/ 輸出連接設計規格，適用於高速 USB 介面，如 USB ® 硬碟、數位相機、MP3 播放器、印表機、數據機等相關週邊裝置。 * 本圖中的主機板配置僅供參考 USB 擋板 (選配) 注意事項 請注意 VCC 及 GND 的針腳位置須正確連接以免造成損壞。 面板音效接頭：JAUD1 本接頭接到面板音效，且規格符合 Intel 面板輸入/ 輸出連接設計規格。 ® Tc-17...
  • Page 136 MS-7623 主機板 S/PDIF-Out 接頭：JSP1 本接頭可接到 S/PDIF (Sony & Philips Digital Interconnect Format) 介面，來傳輸數位 音效。 * 本圖中的主機板配置僅供參考 S/PDIF 擋板 (選配) TPM 接頭：JTPM1 本接頭接到可信任安全模組。更多詳情請參閱 TPM 安全平台使用手冊。 Tc-18...
  • Page 137 序列接頭：JCOM1 本接頭是傳送或接收 16 位元組 FIFO 的 16550A 高速通信埠。您可直接接上序列裝 置。 Tc-19...

  • Page 138: 開關

    MS-7623 主機板 開關 超頻 FSB 開關：OC_SW1 您可藉更改本關關來超頻 FSB 以增加處理器頻率。請依下列指示設定 FSB。 預設值 增加 10% FSB 增加 15% FSB 增加 20% FSB 速度 速度 速度 注意事項 在設定本開關前，先行確認已關機。 • • 若硬體超頻於開機時造成系統不穩或當機，請將本開關設為預設值。 Tc-20...

  • Page 139: 跳線

    跳線 清除 CMOS 跳線：JBAT1 主機板上有一個 CMOS RAM，是利用外接電池來保存系統的設定。CMOS RAM 可讓 系統在每次開機時，自動啟動作業系統。若要清除系統設定，請使用本跳線。 JBAT1 保留資料 清除資料 注意事項 系統關閉時，請將 2-3 腳位短路以清除 CMOS 資料，然後回到 1-2 腳位短路的狀態。 切記勿在系統開機的狀態下進行 CMOS 資料清除，以免主機板受損。 Tc-21...

  • Page 140: 插槽

    MS-7623 主機板 插槽 PCIE (Peripheral Component Interconnect Express) 插槽 PCI Express 插槽支援 PCI Express 介面的擴充卡。 PCI Express x16 插槽 PCI Express x1 插槽 PCI (Peripheral Component Interconnect) 插槽 PCI 插槽支援網卡、SCSI 卡、USB 卡及其它符合 PCI 規格的外接卡。 32-bit PCI 插槽 注意事項 新增或移除擴充卡時，請確認已將電源線拔掉。另外，請詳讀擴充卡的使用說明，確認 在使用擴充卡時所需變更如跳線、開關或 BIOS 設定等軟硬體設定。 PCI 的中斷要求...

  • Page 141: Led 燈號說明

    LED 燈號說明 LED1 APS 狀態燈號：LED1 APS (動態相位切換) 燈號表目前 CPU 電源相位模式。請依以下說明讀取狀態。 LED1 亮 當 CPU 在第 3 相電源模式時，指示燈會亮起。 滅 當 CPU 在單相電源模式時，指示燈會熄滅。 Tc-23...

  • Page 142: Bios 設定

    MS-7623 主機板 BIOS 設定 本節提供關於 BIOS 設定程式的資訊，讓您將系統效能最佳化。如有下列狀況，請執行 此 BIOS 設定程式： ■ 系統開機時出現錯誤訊息，並要求執行 BIOS 設定程式。 ■ 使用者欲改變 BIOS 預設值，另作個人化設定。 注意事項 • 為達最佳效能，我們會持續更新 BIOS 的內容和項目。因此，本章所描述的內容，可 能和實際主機板上的所見的 BIOS 內容有所出入。故本章中所提及的設定項目僅供參 考。 • 開機後，系統在完成記憶體容量計算後，會在第一行顯示如下訊息： A7623AMS V2.3 043010 where: 第一個字元 A 表示此程式源頭由 AMI 公司提供; W 表示此程式源頭由 AWARD 公司提供;...
  • Page 143 進入設定 開機後，系統就會開始POST (開機自我測試) 程序。當下列訊息出現在螢幕上時，請按 <DEL> 鍵，進入設定程式。 Press DEL to enter SETUP (按 DEL 鍵進入設定) 若此訊息在您反應前就已消失，而您還想要進入設定時，請將系統關閉，再重新啟動， 或是按 RESET 鍵。亦可同時按下 <Ctrl>、<Alt> 及 <Delete> 鍵重新開機。 操作說明 在進入設定程式後，首先出現主選單的畫面。 主選單 主選單顯示 BIOS 支援的設定類別。請使用方向鍵 ( ↑↓ ) 來選擇項目。螢幕下方會顯示 反白設定功能的線上說明。 子選單 若看到往右的指標出現，表示仍有相關設定的子選單於其下可供選擇。 請使用方向鍵 ( ↑↓ ) 來選取欄位，並按<Enter>，叫出該子選單。然後用控制鍵，於子 選單中輸入數值及移動欄位。若想回到主目錄，只需按下...
  • Page 144 MS-7623 主機板 主選單 進入 BIOS CMOS 設定公用程式後即出現主選單。您可利用方向鍵於下列設定選項中選 擇，再按下<Enter>鍵接受該選項後進入子選單。 ▶ Standard CMOS Features (標準 CMOS 功能) 使用本選單設定基本的系統組態，例如時間、日期等。 ▶ Advanced BIOS Features (進階 BIOS 功能) 使用本選單設定特殊的進階功能。 ▶ Integrated Peripherals (整合型週邊) 使用本選單設定整合型週邊裝置。 ▶ Power Management Setup (電源管理設定) 使用本選單設定電源管理。 ▶ H/W Monitor 本選單顯示 PC 狀態。 ▶...
  • Page 145 ▶ M-Flash 使用本選單由儲存裝置 (FAT 或 FAT32 格式) 讀取或 flash BIOS。 ▶ Overclocking Profile (超頻概述) 使用本選單儲存自訂設定到 BIOS CMOS 或由 BIOS CMOS 載入。 ▶ Load Fail-Safe Defaults (載入安全預設值) 本選單載入 BIOS 出廠預設值。 ▶ Load Optimized Defaults (載入最佳預設值) 使用本選單載入 BIOS 的最佳預設值，以獲穩定的系統效能。 ▶ Save & Exit Setup (儲存並離開設定) 將變更儲存到...
  • Page 146 MS-7623 主機板 要執行一般使用，請在進入 BIOS 設定公用程式後，請依下列步驟進行。 載入最佳預設值: 使用上下鍵 (↑↓ ) 反白「載入最佳預設值」欄位，再按 <Enter> 會出現下面的訊息： 選擇 [Ok]，再按<Enter>，即可載入展現系統最佳效能的預設值。 設定日期及時間：選擇「標準 CMOS 功能」，再按<Enter>進入該選單來調整日期 及時間。 儲存後離開設定：使用上下鍵反白「儲存後離開設定」欄位，再按 <Enter> 會出現 下面的訊息： 選擇 [Ok]，再按<Enter>，即可儲存設定後離開 BIOS 設定公用程式。 注意事項 上述設定僅供一般設定使用，若需詳細 BIOS 設定，請參閱微星科技網站上之英文手冊 內容。 Tc-28...
  • Page 147 Cell Menu 簡介：本選單提供給要超頻主機板的進階使用者。 注意事項 除非對晶片組功能非常熟悉，否則請勿任意變更設定。 ▶ Current CPU / DRAM / CPU-NB Frequency (目前 CPU /記憶體/ CPU-NB 頻率) 上述選項顯示 CPU、記憶體以及 CPU-NB 的速度。唯讀。 ▶ CPU Specifications (CPU 規格) 按下 <Enter> 鍵，即可進入子選單。本子選單顯示已安裝的 CPU 訊息。 ▶ CPU Technology Support (CPU 支援技術) 按下 <Enter> 鍵，即可進入以下子選單。子選單顯示已安裝 CPU 所支援的技術。 ▶...
  • Page 148 MS-7623 主機板 ▶ AMD Cool’n’Quiet 本技術有效及大幅減低 CPU 轉速及電源損耗的情形。 ▶ C1E Support (支援 C1E 功能) 開啟本功能會在 CPU 閒置時，減低電量的耗損。並非所有處理器均支援 Enhanced Halt state (C1E) 功能。 注意事項 為確保 Cool’n’Quiet 功能已啟用且正常運作，請再次確認以下二點： 執行 BIOS 設定，選擇 Cell Menu。並在該選項下，將 AMD Cool’n’Quiet 選項設為 • 開啟 [Enabled]。 • 進入 Windows 選擇「開始」->「所有程式」->「控制台」->「電源選項」。進入「 電源選項內容」頁籤，在「...
  • Page 149 ▶ Unlock CPU Core ( CPU 開核) 本項用以 CPU 開核。請參閱以下步驟於 BIOS 設定下開核 CPU。 進入 “Cell Menu” 後將 “Unlock CPU Core” 設為開啓。 將 “Adjust CPU-NB Ratio” 以及 “HT Link Speed” 設為 [x8]。 儲存後離開 BIOS 設定 系統重開機 清除 CMOS 資料 開核失敗 開核成功 在...
  • Page 150 MS-7623 主機板 ▶ Memory-Z 按下 <Enter> 鍵，即可進入子選單。 ▶ DIMM1~4 Memory SPD Information (DIMM1~4 記憶體 SPD 訊息) 按下 <Enter> 鍵，即可進入子選單。本項顯示已安裝記憶體訊息。 ▶ Advance DRAM Configuration (進階記憶體設定) 按下 <Enter> 鍵，即可進入子選單。 ▶ DRAM Timing Mode (記憶體時序模式) 選擇記憶體的時序是否由記憶體模組上的 SPD EEPROM 裝置來控制與否。設為 [Auto]，由 BIOS 依 SPD 上的組態，來設定記憶體時序子選單。設為 [Manual]， 則改以手動方式調整子選單。...
  • Page 151 ▶ Adjusted HT Link Frequency (MHz) (調整後HT 連結頻率) 本項顯示調整後 HyperTransport 連結頻率。唯讀。 ▶ Auto Disable DRAM/PCI Frequency (自動關閉記憶體/ PCI 頻率) 設為開啟 [Enabled]，系統會從未使用的記憶體/ PCI 插槽移除 (關閉) 時脈以減少電磁 波干擾 (EMI)。 ▶ CPU Voltage (V)/ CPU-NB Voltage (V)/ DRAM Voltage (V) 上述選項用來調整 CPU、記憶體以及晶片組等的電壓。 ▶ Spread Spectrum (展頻組態) 主機板的時脈產生器開展到最大時，脈衝的極大值突波，會引起電磁波干擾(EMI)。展...
  • Page 152 MS-7623 主機板 注意事項 超頻失敗的解決方法 本主機板的設計可支援超頻的功能。但前提是需確認零件可承受超頻此異常設定。基本 上，我們不建議任何超出產品規格的操作設定。對於不當操作或超出產品規格的模式所 引起的損壞及危險，我們亦不提供任何保固。 將系統由超頻失敗救回的二個方法... • 重新開機 按電源鈕將系統重開三次。請務必注意，每次開機均須間隔十秒以上，以避免電流影 響其它裝置或零組件。 在第四次開機時，BIOS 會認定先前的超頻失敗，並自動恢復原設定。請在下列訊息 出現時，按任意鍵正常開機。 Warning !!! The previous overclocking had failed, and system will restore its defaults setting, Press any key to continue..• 清除 CMOS 請參閱本手冊中「清除 CMOS 資料」的方法。 Tc-34...

  • Page 153: 軟體訊息

    軟體訊息 請取出隨附的驅動程式或公用程式光碟片，並放入光碟機中。該軟體會自動執行，請點 選該驅動程式或公用程式，接著照跳出視窗指示即可完成安裝。驅動程式或公用程式光 碟內含： 驅動程式選單：本選單顯示所有可用驅動程式。請依個人需求安裝啟用裝置。 公用程式選單：本選單列出主機板支援的軟體程式。 注意事項 若要取得最新驅動程式及 BIOS 以獲較佳系統效能，請上微星科技網站取得相關訊息。 Tc-35...

  • Page 155: 简体中文

    简体中文 880GM-P51 系列 Asia version...

  • Page 156: 主板规格

    MS-7623 主板 主板规格 处理器支持 ■ AM3 封装支持 AMD Phenom II/ Athlon II/ Sempron 处理器 ® (要了解CPU的最新信息，请访问 http://www.msi.com/index.php?func=cpuform2) HyperTransport ■ 支持 HyperTransport (HT) 3.0 技术速度高达 5200MHz 芯片组 ■ 北桥: AMD 880G 芯片 ® ■ 南桥: AMD SB710 芯片 ® 内存支持 ■...
  • Page 157 1 个 超频开关 插槽 ■ 1 个 PCI Express x16 插槽 ■ 2 个 PCI Express x1 插槽 ■ 1 个 PCI 插槽，支持 3.3V/ 5V PCI 总线界面 出厂规格 ■ Micro-ATX (24.4cm X 20.0 cm) 固定孔 ■ 6 个固定孔 (如果您需要购买配件，并要求零件号码，您可以搜索该产品的网页来获得详细说明。 网址为: http://www.msi.com/index.php) Sc-3...

  • Page 158: 组件快速指南

    MS-7623 主板 组件快速指南 JPWR2, Sc-11 CPU, Sc-6 CPUFAN, Sc-16 DDR3, Sc-9 后置面板, Sc-12 JPWR1, Sc-11 IDE1, Sc-14 JCOM1, Sc-19 JCI1, Sc-16 SYSFAN1, Sc-16 PCIE, Sc-22 OC_SW1, Sc-20 SATA1~6, Sc-15 PCI, Sc-22 JAUD1, Sc-17 JCD1, Sc-16 FDD1, Sc-14 JUSB1~3, Sc-17 JFP1, JFP2, Sc-15 JSP1, Sc-18 JTPM1, Sc-18 JBAT1, Sc-21...

  • Page 159: 螺丝孔

    螺丝孔 当您安装主板时，必须把主板按正确的方向放入机箱的里面。主板上的螺孔显示为下列 图片。 此面往后，位置要对到 机壳的背板。 螺丝孔 参照上图把底座固定螺丝安装到机箱里，然后将主板对准螺丝孔眼并固定。 注意 为了防止损坏主板，禁止任何的主板电线与机箱之间相连，禁止任何的主板电线与多 • 余的底座固定螺丝相连。 • 请确认，没有任何金属组件放入主板或机箱里面，否则放入的金属组件可能造成主板 短路。 Sc-5...

  • Page 160: Cpu (中央处理器

    MS-7623 主板 CPU (中央处理器) 当您在安装CPU时，请务必确认您使用的CPU带有防过热的散热片和降温风扇。如果您 的CPU没有散热片和降温风扇，请与销售商联系，并在开机之前妥善安装。 要了解CPU的最新信息，请访问 http://www.msi.com/index.php?func=cpuform2 注意 过热 温度过高会严重损害CPU和系统，请务必确认所使用的降温风扇始终能够正常工作，保 护CPU以免过热烧毁。确认，您已在CPU和散热片之间涂抹了一层平滑的散热硅胶(或 热胶带) 以增强散热。 更换 CPU 更换CPU时，请先关闭ATX电源供应或从地面拔掉电源插头以确保CPU的安全。 超频 主板设计支持超频。然而，请确认您的配置能够接受这样非常规的设定。在超频时，不 推荐任何超技术规范之外的动作。我们不担保损坏或因为在产品规格之外不规范的操作 导致的风险。 AM3 CPU 简介 在 CPU 的表面， 记得使用一些散热胶涂在 CPU 表面，使它更好的散热。 金色箭头 Sc-6...
  • Page 161 CPU和风扇的安装 当您安装CPU时，确认CPU带有散热片和风扇放置在CPU的顶部。同时，请不要忘记 使用一些散热胶涂在 CPU 的表面，使它更好的散热。 请根据以下步骤正确安装CPU和风扇。错误的安装可能会引起您CPU和主板的损坏。 将拉杆从插槽上拉起，确认与插槽成 寻找CPU上的金色箭头，金色箭头方 90度角。 向如图所示，只有方向正确CPU才能 插入。 如果CPU是正确安装的，针脚应该完 稳固的将CPU插入到插座里并且关上 全嵌入进插座里并且不能被看到请注 拉杆。当拉上拉杆时CPU可能会移动 意任何违反正确操作的行为都可能导 一般关上拉杆时用手指按住CPU的上 致主板的永久性破坏。 端，以确保CPU正确的而且是完全的 嵌入进插座里了。 Sc-7...
  • Page 162 MS-7623 主板 将散热装置放于底座上。 然后，按下钩子的另一端，以将散热 首先，将钩子的一端钩住。 装置固定在底座上。找到固定杆并将 其拉起。 拉下固定杆。 将 C P U 风 扇 电 源 线 插 入 主 板 上 的 CPU风扇电源接口。. 注意 此部分所显示的主板图片仅作为 AM3 CPU 安装范例。实际情况会因为您购买的型号 • 不同而有所差异。 • 当您从固定螺栓中断开安全钩时, 请务必关注您的的手指， 因为一旦安全钩从固定螺 被断开，固定杠杆将立即回弹。 Sc-8...

  • Page 163: 内存

    内存 DIMM插槽用来安装内存模块。要了解内存模组支持的更新信息，请访问 http://www.msi.com/index.php?func=testreport DDR3 240-针, 1.5V 48x2=96 针 72x2=144 针 双通道内存插入规则 在双通道模式，内存模块能够在二组数据总线下同时传输和接收数据。打开双通道模式 可以提高系统性能。请参考以下双通道模式下插入规则。 已安装 未安装 DIMM1 DIMM2 DIMM3 DIMM4 DIMM1 DIMM2 DIMM3 DIMM4 注意 • 由于DDR3内存不与DDR2内存互换，并且DDR3不向下兼容，所以你应该把DDR3内 存插入DDR3插槽中。 在双通道模式下，请确认，不同通道的内存插槽中，一定要使用同类型同密度的内 • 存。 • 要成功的启动系统，必须首先将内存模块插入 DIMM1 插槽中。 Sc-9...
  • Page 164 MS-7623 主板 安装内存模组 内存模组的中央仅有一个缺口，内存将被正确的安装到插槽中。 垂直插入内存模组到DIMM插槽，然后将其推入，直到内存模块金手指部分完全插 入。当内存模组完全到位，二边塑料卡口将自动闭合。 手动检查内存模块是否由内存槽孔夹完全锁定。 注意 如果您正确的插入了内存，您将看不到金手指部分。 缺口 触点 Sc-10...

  • Page 165: 电源适配器

    电源适配器 ATX 24-pin 电源接口: JPWR1 此接口可以连接ATX 24-pin电源适配器。在与ATX 24-pin电源适配器相连时，请务必确 认，电源适配器的接头安装方向正确，针脚对应顺序也准确无误。将电源接头插入，并 使其与主板电源接口稳固连接。 若您喜欢，可以使用20-pin ATX电源适配器，如果您使用20-pin ATX电源适配器，请顺 着pin1和pin13插上电源适配器。 ATX 4-pin 电源接口: JPWR2 此电源接口用于为CPU供电。 注意 确认所有接口都已正确的连接到ATX电源适配器上，以确保主板提供稳定的工作电流。 Sc-11...

  • Page 166: 后置面板

    MS-7623 主板 后置面板 鼠标 Line-In RS-Out Line-Out CS-Out 键盘 DVI-D 端口 VGA 端口 USB 端口 SS-Out ▶ 鼠标/ 键盘 主板提供一个标准的 PS/2 鼠标/键盘迷你 DIN 接口。 可连接一个 PS/2 鼠标/键盘。 ® ® ▶ DVI-D 端口 DVI-D (Digital Visual Interface-Digital) 接口允许您连接LCD显示器。它在计算机和它的 显示设备之间提供一种高速数字互联。要连接LCD显示器，将您的显示器线缆轻松的插 入DVI-D接口，并确认线缆另一端正确的连接到您的显示器（更多信息请参考您的显示 器手册)。 ▶...
  • Page 167 ▶ 音频端口 这些音频接口用于连接音频设备。您可以根据不同颜色的音频插孔来区分不同的音效。 ■ Line-In: 蓝色 - 音效输入，用于外部的CD播放器，磁带机或其他的音频设备。 ■ Line-Out: 绿色 -音效输出，可连接音箱或耳麦。 ■ Mic: 粉色 - 麦克风, 可连接麦克风。 ■ RS-Out: 黑色 - 后置/环绕输出在4/ 5. 1/ 7.1声道模式中。 ■ CS-Out: 橙色 - 中置/超重低音输出在5.1/ 7.1声道模式中。 ■ SS-Out: 灰色 - 侧置/环绕输出在7.1声道模式中。 Sc-13...

  • Page 168: 接口

    MS-7623 主板 接口 软盘驱动器接口: FDD1 此接口支持360 KB，720 KB，1.2 MB，1.44 MB和2.88 MB的软盘驱动器。 * 此主板图片布局仅供参考。 IDE 接口: IDE1 此接口支持IDE硬盘设备，光驱，和其它IDE设备。 * 此主板图片布局仅供参考。 注意 如果您在硬盘线上安装第二块硬盘，您必须通过跳线分别设置硬盘为主或从模式。参见 硬盘厂商提供的硬盘文档关于跳线设置的介绍。 Sc-14...
  • Page 169 串行 ATA 接口: SATA1~6 此接口是高速传输的Serial ATA界面端口。每个接口都可以连接 1 个Serial ATA设备。 * 此主板图片布局仅供参考。 注意 请勿将Serial ATA数据线对折成90度，否则，会造成在传输过程中的数据丢失。 前置面板接口: JFP1, JFP2 此接口用于连接前置面板开关、指示灯。JFP1是和Intel 的前置I/O面板连接规格兼容 ® 的。 JFP2 JFP1 Sc-15...
  • Page 170 MS-7623 主板 风扇电源接口: CPUFAN,SYSFAN1 风扇电源支持+12V的系统散热风扇。当您将接线接到风扇接头时请注意红色线为正 极，必须接+12V，而黑色线是接地，必须接到GND。如果您的主机板有系统硬件监控 芯片。您必须使用一个特别设计的支持风扇速度侦测的风扇方可使用此功能。 CPUFAN SYSFAN1 注意 • 请访问处理器官方网站以参见推荐的 CPU 风扇或咨询商家合适的 CPU 散热风扇。 CPUFAN 支持风扇控制，您可以安装 Overclocking Center 工具根据当前 CPU 温度 • 自动控制 CPU 风扇速度。 风扇散热器 3 针或 4 针电源接口对于 CPUFAN 都可用。 • 机箱入侵开关接口: JCI1 此接头与机箱开关相连。如果机箱被打开了，此接头会短接，系统会记录此状态，并在 屏幕上显示警告信息。要消除这一警告信息，您必须进入BIOS设定工具清除此记录。 CD-In 接口: JCD1 此接口用于扩展音频输出设备连接。...
  • Page 171 前置 USB 接口: JUSB1/ JUSB2/ JUSB3 此接口与Intel 的I/O面板连接规格兼容的。可以连接高速的USB界面周边，例如USB ® HDD， 数码相机，MP3播放器，打印机， 调制解调器等。 * 此主板图片布局仅供参考。 USB 托板 (选配) 注意 请注意，VCC和GND的针脚必须安插正确，否则可能引起主板零件的损坏。 前置面板音频接口: JAUD1 您可以在前置面板接口上连接一个音频接口，它是和 Intel 的前置 I/O 面板连接规格兼 ® 容的。 Sc-17...
  • Page 172 MS-7623 主板 S/PDIF-Out 接口: JSP1 此接口用来连接 S/PDIF (Sony & Philips Digital Interconnect Format) 界面来传送数字 音频信号。 * 此主板图片布局仅供参考。 S/PDIF-Out 托板 (选配) TPM 模组接口: JTPM1 此接口连接一个TPM(安全平台模组)模组(选配)。请参考TPM安全平台手册以获得更多 细节和用法。 Sc-18...
  • Page 173 串行端口接头: JCOM1 此接口是一个 16550A 高速通讯端口，收/发 16 bytes FIFOs。您可以连接一个串行设 备。 Sc-19...

  • Page 174: 开关

    MS-7623 主板 开关 FSB 超频开关: OC_SW1 您可以通过改变开关来对处理器进行超频。参照下面的说明来设置 FSB 开关。 FSB 速率增加 FSB 速率增加 FSB 速率增加 缺省值 注意 • 设定开关前确保系统电源已关闭。 当超频导致系统不稳定或崩溃时，请重新设置开关到默认值。 • Sc-20...

  • Page 175: 跳线

    跳线 清除 CMOS 跳线: JBAT1 主板上建有一个 CMOS RAM，其中保存的系统配置数据需要通过一枚外置的电池来维 持它。CMOS RAM 是在每次启动计算机的时候引导操作系统的。如果您想清除系统配 置，可以通过设置跳线来清除数据。 JBAT1 保留数据 清除数据 注意 您可以在系统关闭时短接2-3针清除CMOS。然后再回到1-2针位置，避免在系统打开时 清除CMOS，这样将损坏主板。 Sc-21...

  • Page 176: 插槽

    MS-7623 主板 插槽 PCIE (周边设备连接) 插槽 此 PCI Express 插槽支持 PCI Express 界面扩展卡。 PCIEx16 插槽 PCIEx1 插槽 PCI (周边设备连接) 插槽 PCI插槽支持网卡，SCSI卡，USB卡，和其它的一些兼容 PCI 规格的扩展卡。 32-bit PCI 插槽 注意 在增加或移除扩展卡时，确认首先已拔除电源。同时查看关于扩展卡的文档为扩展卡配 置必要的硬件或软件，比如跳线，开关或BIOS配置。 PCI 中断请求队列 IRQ是中断请求队列和中断请求确认的缩写。将设备的中断信号送到微处理器的硬件列 表。PCI的IRQ针脚一般都是连接到如下表所示的PCI总线接口: 顺序1 顺序2 顺序3 顺序4 PCI 插槽1 INT E# INT F# INT G# INT H#...

  • Page 177: Led 状态灯说明

    LED 状态灯说明 LED1 APS LED 状态指示灯: LED1 这些 APS (Active Phase Switching) 指示灯表明CPU当前的电源工作模式，具体操作请 阅读下面的说明。 LED1 开 当 CPU 处在第 3 相电源模式时， 指示灯亮。 关 当 CPU 处在单相电源模式时， 指示灯灭。 Sc-23...

  • Page 178: Bios 设置

    MS-7623 主板 BIOS 设置 此章节提供BIOS设置程序基本信息，允许您为最佳应用配置系统。您可能在以下情形 要运行设置程序: ■ 系统启动时屏幕上显示错误信息，要求您运行 BIOS SETUP。 ■ 您希望改变缺省设定到定制特性。 注意 • BIOS中的每一项都是在不断更新，以提高系统性能。所以此章节中描述的BIOS跟最 新的BIOS有些细微的差异，仅供参考使用。 • 在启动时，BIOS版本出现在内存数目后面的第一行。它的常见格式为: A7623AMS V2.3 043010 此处: 第1位说明了BIOS的制造者 A = AMI，W = AWARD，P = PHOENIX。 第2-5位代表产品编号。 第6位代表了芯片组 I = Intel, N = NVIDIA, A = AMD 和 V = VIA。 第7-8位代表客户，MS=所有普通用户。...
  • Page 179 进入设置 计算机加电后，系统将会开始POST(加电自检)过程。当屏幕上出现以下信息时，按 <DEL> 键即可进入设定程序。 Press DEL to enter SETUP （按 DEL 键进入设定） 如果此信息在您做出反应前就消失了，而您仍需要进入Setup，请关机后再开机或按机 箱上的Reset键，重启您的系统。您也可以同时按下<Ctrl><Alt>和<Delete>键来重启系 统。 获得帮助 进入setup程序之后，第一个屏幕就是主菜单。 主菜单 主菜单显示了BIOS所提供的设定项目类别。您可用方向键（↑↓）选择不同的条目。对 选定项目的提示信息显示在屏幕的底部。 子菜单 如果您看到向右的指示箭头符号（如右图所示）出现在某些选项的左边，这表示包含 附加选项的子菜单可从这些选项中展开。您也可使用控制键位（↑↓）以高亮显示选区 并按<Enter>以唤出子菜单。然后您可使用控制键位来进入选值，并在子菜单中进行选 择。如果您要返回到主菜单，请按<Esc>键位。 主题帮助 <F1> BIOS设置菜单提供您主题帮助的屏幕。您可在任一菜单中按<F1>以唤出此幕。此帮助 屏幕列出了高亮显示项目的使用控制键位和相关选项。按<Esc>以退出帮助屏幕。 Sc-25...
  • Page 180 MS-7623 主板 主菜单 一旦您进入 BIOS CMOS设置工具，屏幕上将显示主菜单。主菜单允许您从功能设置项 和两项退出选择项做出选择。使用方向键选定项并按<Enter>接受或进入子菜单。 ▶ Standard CMOS Features（标准CMOS特性） 使用此菜单可对基本的系统配置进行设定。如时间，日期等。 ▶ Advanced BIOS Features（高级BIOS特性） 使用此菜单可以进行设置特别增强的特性。 ▶ Integrated Peripherals（整合周边） 使用此菜单可对周边设备进行特别的设定。 ▶ Power Management Setup 电源管理设置 （ ） 使用此菜单可以对系统电源管理进行特别的设定。 ▶ H/W Monitor（硬件监视） 此项显示当前您的CPU，风扇的状态并能对所有的系统状态发出预告。 ▶ Green Power 此项用来设定电源相位。 ▶ BIOS Setting Password（BIOS密码设置） 使用此项可设置...
  • Page 181 ▶ M-Flash 使用此菜单可以从存储装置读取或刷新 BIOS（仅支持 FAT/FAT32 装置）。 ▶ Overclocking Profile （超频简介） 用此菜单到/从BIOS里的CMOS中保存/ 加载您的设定。 ▶ Load Fail-Safe Defaults（载入故障保护缺省值） 使用此菜单可以载入BIOS厂商为稳定系统性能而设定的缺省值。 ▶ Load Optimized Defaults（载入优化设置缺省值） 使用此菜单可以为稳定系统操作性能载入系统优化性能设置的BIOS值。 ▶ Save & Exit Setup（保存后退出） 保存对CMOS的修改，然后退出Setup程序。 ▶ Exit Without Saving（不保存退出） 放弃对CMOS的修改，然后退出Setup程序。 Sc-27...
  • Page 182 按 [Ok] 为优化系统性能载入缺省设置 。 Setup Date/ Time : 选择 Standard CMOS Features 并按<Enter>进入 Standard CMOS Features-菜单。 调整日期，时间选项。 Save & Exit Setup : 使用控制键 （↑↓） 高亮 Save & Exit Setup 区域并按 <Enter> 键，显示下面的信息: 按 [Ok] 保存配置，退出BIOS Setup utility。 注意 以上配置仅用于一般应用。如果您需要BIOS设置详细设定，请查阅MSI网站英文版说明 书。 Sc-28...
  • Page 183 Cell Menu 介绍 : 此菜单用于希望超频主板的高级用户。 注意 仅当您熟悉芯片组时，才可以更改这些设定值。 ▶ Current CPU / DRAM / CPU-NB Frequency （CPU / DRAM / CPU-NB 频率 ） 此项显示当前 CPU，内存和 CPU-NB 频率。只读。 ▶ CPU Specifications（CPU 属性） 按<Enter>进入子菜单，此菜单显示已安装的CPU信息。 ▶ CPU Technology Support（CPU技术支持） 按<Enter>进入子菜单，此菜单显示已安装CPU所支持的技术。只读。 ▶ CPU Feature（CPU 特性） 按...
  • Page 184 MS-7623 主板 ▶ AMD Cool’n’Quiet（AMD 酷冷技术） 开启此项读取空闲时CPU能耗。并非所有的处理器支持增强停机状态(C1E)。 ▶ C1E Support （C1E 支持） 开启此项读取空闲时CPU能耗。并非所有的处理器支持增强停机状态(C1E)。 注意 为确保酷冷 (Cool’n’Quiet) 功能已经被启用并能正常工作，请务必再次确认: 运行 BIOS 设置，并选择 Cell Menu。在 Cell Menu 下找到 AMD Cool’n’Quiet，并将 此设置为 “Enabled”。 进入Windows，并选择 [Start]->[Settings]->[Control Panel]->[Power Options]。进 入 Power Options Properties 标签，并在 Power schemes下，选择 Minimal Power Management。...
  • Page 185 ▶ Unlock CPU Core（CPU 开核技术） 此项用来释放CPU内核。请参见下列步骤在BIOS设置中设定CPU开核技术选项。 进入 “Cell Menu” 并设置 “Unlock CPU Core” 为 [Enabled]。 设置 “Adjust CPU-NB Ratio” 和 “HT Link Speed” 为 [x8]。 保存更改并退出BIOS设置。 系统重新启动。 清除CMOS数据 Fail 成功 在 POST 期间您将会看到 “X4” (四核心) 或 “X2” (Sempron 此CPU不支持CPU开核技术。请退出系 统默认设置。 双核心系列)。...
  • Page 186 MS-7623 主板 ▶ Memory-Z 按<Enter>进入子菜单。 ▶ DIMM1~4 Memory SPD Information （DIMM 1~4 内存 SPD 信息） 按<Enter>键进入子菜单。此子菜单显示已安装内存的信息 ▶ Advance DRAM Configuration （高级内存配置） 按<Enter>键进入子菜单。 ▶ DRAM Timing Mode（内存时序模式） 选择内存时序是否被内存模组的 SPD (Serial Presence Detect) EEPROM控制。设 置为 [Auto] 开启内存时序选项，BIOS根据在SPD中的配置设置下面的” Advance DRAM Configuration”子菜单选项。 设置 [Manual] 允许用户配置内存时序和手动设 置下列相关...
  • Page 187 ▶ Adjusted HT Link Frequency (MHz) （调整后的 HT 连接频率，单位MHz） 此项显示调整后的HT连接频率。只读。 ▶ Auto Disable DRAM/PCI Frequency （自动关闭 DRAM/PCI 频率） 设置此项为[Enabled]，系统将从空的DRAM/PCI插槽移除(关闭)时钟以最小电磁干扰 (EMI)。 ▶ CPU Voltage (V)/ CPU-NB Voltage (V)/ DRAM Voltage (V) 这些选项用来调整CPU，内存和芯片电压。 ▶ Spread Spectrum（展频） 当主板上的时钟震荡发生器工作时，脉冲的极值（尖峰）会产生EMI（电磁干扰）。 频率范围设定功能可以降低脉冲发生器所产生的电磁干扰，所以脉冲波的尖峰会衰减 为较为平滑的曲线。如果您没有遇到电磁干扰问题，将此项设定为 [Disabled]，这样 可以优化系统的性能表现和稳定性。但是如果您被电磁干扰问题困扰请开启此项，这 样可以减少电磁干扰。注意，如果您超频使用，必须将此项禁用。因为即使是微小的 峰值漂移（抖动）也会引入时钟速度的短暂突发。这样会导致您超频的处理器锁死。...
  • Page 188 MS-7623 主板 注意 超频失败后的解决方案 此主板支持高超频性能。 然而，请确保您的外围设备和组件能承受一些特殊的设置。任 何超过产品规格外的动作不推荐。任何因操作不当造成的危险和毁坏将不在我们的产品 保修之内。 超频失败后，两种方法保存您的系统..• 重启 按下电源开关重启系统三次。请注意，为了避免电流对其它设别和部件的影响。我们 建议重启动作间隔超过10秒。 在第四次重启之后， BIOS 将判断以前的超频是失败的并自动恢复默认值设置。 当下 列信息显示在屏幕上时，请按任意键正常启动您的系统。 Warning !!! The previous overclocking had failed, and system will restore its defaults setting, Press any key to continue..• 清除 CMOS 请参考...

  • Page 189: 软件信息

    软件信息 从主板包装中取出驱动/工具光盘，放到光驱中。将自动运行安装，单击屏幕驱动或工 具完成安装。此驱动/工具光盘内容包括: Driver menu : 驱动菜单显示可用的驱动。安装您需要的驱动使设备可用。 Utility menu : 工具菜单显示主板支持的软件应用程序。 注意 请访问 MSI 官方网站以获得最新驱动和 BIOS 以得到最佳系统性能。 Sc-35...
  • Page 190 有毒有害物质或元素名称及含量标识 有毒有害物质或元素 部件名称 铅(Pb) 汞(Hg) 镉(Cd) 六价铬(Cr(VI)) 多溴联苯(PBB) 多溴二苯醚(PBDE) PCB 板 ○ ○ ○ ○ ○ ○ 结构件 ○ ○ ○ ○ ○ ○ 芯 片 × ○ ○ ○ ○ ○ 连接器 × ○ ○ ○ ○ ○ 被动电子元器件 ×...
