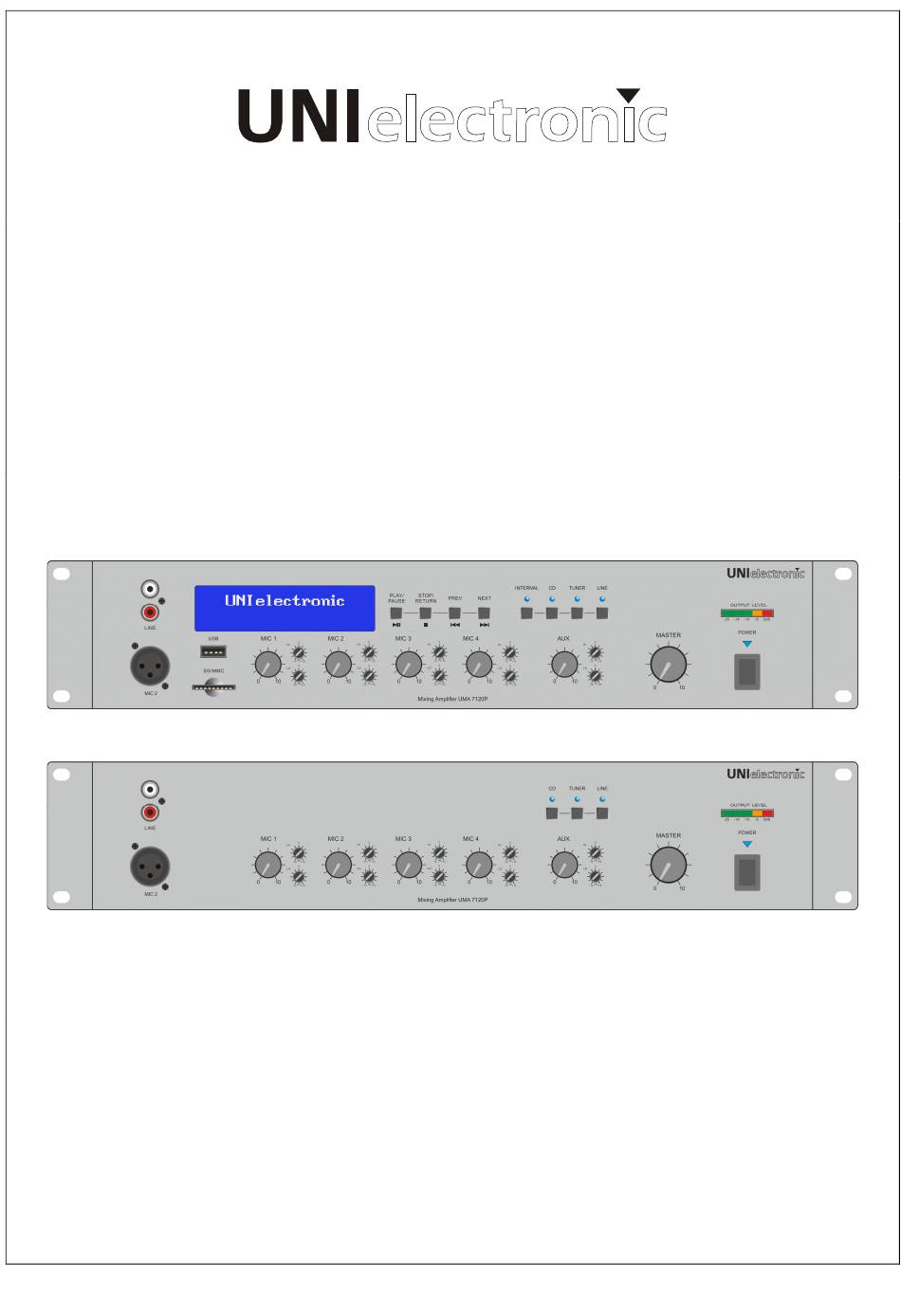

- Page 1 UMA 7120P / UMA 7120 Mischverstärker Mixing Amplifier UMA 7120P UMA 7120 Bedienungsanleitung User Manual BDA V140102DEEN...
- Page 2 Installations- und Aufstellungshinweise Um einen zuverlässigen Betrieb des Gerätes zu gewährleisten, sollten Sie diese Installations- und Aufstellungshinweise unbedingt berücksichtigen. Zur Vermeidung von Überhitzung, ist darauf zu achten, dass das Gehäuse, und/oder der Gestellschrank ausreichend belüftet ist und sich keine weiteren Wärmequellen in unmittelbarer Nähe befinden. Die zulässige Umgebungstemperatur von + 30°...
-
Page 3: Bedienelemente Und Anschlüsse
Track Taste* MIC 2 Klangregler Aussteuerungsanzeige Aux Quellenumschaltung MIC 3 Pegelsteller Ein-/Ausschalter MIC 2 Audioeingang MIC 3 Klangregler Nur UMA 7120P 1.2 Rückansicht 24V DC Spannungsversorgung Steuerein- und ausgänge MIC 3 Gainsteller Lautsprecherausgang 230V AC Spannungsversorgung MIC 4 Eingang Vorgong Ein/Aus... - Page 4 1. Audioeingänge 1.1 Mikrofon Eingänge / Priorität Die Eingangsempfindlichkeit der Mikrofoneingänge (35, 37, 39, 41) kann mit dem GAIN Einsteller (36, 38, 40, 42) im Bereich von 5mV bis 300mV angepasst werden. Durch die Klangsteller HI / LO (12, 14, 16, 18) an der Front des UMA 7120 ist eine Frequenzanpassung möglich.
- Page 5 Eine gleichzeitige Verwendung der verschiedenen Abgriffe (4Ω/70V/100V) ist nicht möglich, und kann das Gerät zerstören. 3. Interner MP3-Player (nur UMA 7120P) 3.1 Unterstützte Medien SD-Karte: Führen Sie die Speicherkarte mit leichtem Druck in den „SD“-Einschub (1) ein, bis sie einrastet.
-
Page 6: Installation And Setup Instructions
Installation and setup instructions To ensure reliable and save operation of the unit, you should carefully read this instruction- and setup-manual. To prevent overheating, make sure that the cabinet and / or the rack is sufficiently ventilated and that there are no other heat sources in the immediate vicinity. -
Page 7: Controls And Connectors
Level Indicator Aux Source Selector MIC 3 Control Power Switch MIC 2 Input MIC 3 Tone Controls UMA 7120P only 1.2 Rear View 24V DC Connector Control In- & Outputs MIC 3 Gain control Speaker Output 230V AC Power Connector... -
Page 8: Audio Inputs
1. Audio Inputs 1.1 Mic Inputs / Priority The input sensivity of these MIC inputs (35, 37, 39, 41) can be adjusted by the separate GAIN controls (36, 38, 40, 42) in the range of 5 – 300mV. Every input has separate HI and LO tone controls (12, 14, 16, 18) at the front, that allow for frequency adjustment if necessary. -
Page 9: Audio Outputs
A simultaneous use of the different tabs (4Ω/70V/100V) is not allowed and may lead to the damage of the unit! 3. Integrated MP3-Player (UMA 7120P only) 3.1 Supported Media SD-Card: Insert the SD Card with light pressure into this slot (1) until it snaps in Cards up to max 32GB are supported. -
Page 10: Technische Daten / Specifications
Technische Daten / Specifications Ausgangsleistung: Rated output power: 120W / 100V Eingangsempfindlichkeit: Input sensitivity: ±385mV / 20KΩ Frequenzgang: Frequency response: 80Hz~20KHz (+1, -3dB) ≧85dB Rauschabstand : S/N ratio: ≦0.1% at 1KHz, 1/3 rated power Klirrfaktor: THD: Stromaufname: Power consumption: 200W Betriebsspannung: Operating voltage: 190V~240V 50Hz and DC24V... - Page 12 UNIelectronic Vertriebs GmbH Steinbrinksweg 25 D-31840 Hessisch Oldendorf Fon +49 5152 525220 info@unielectronic.com www.unielectronic.com...
