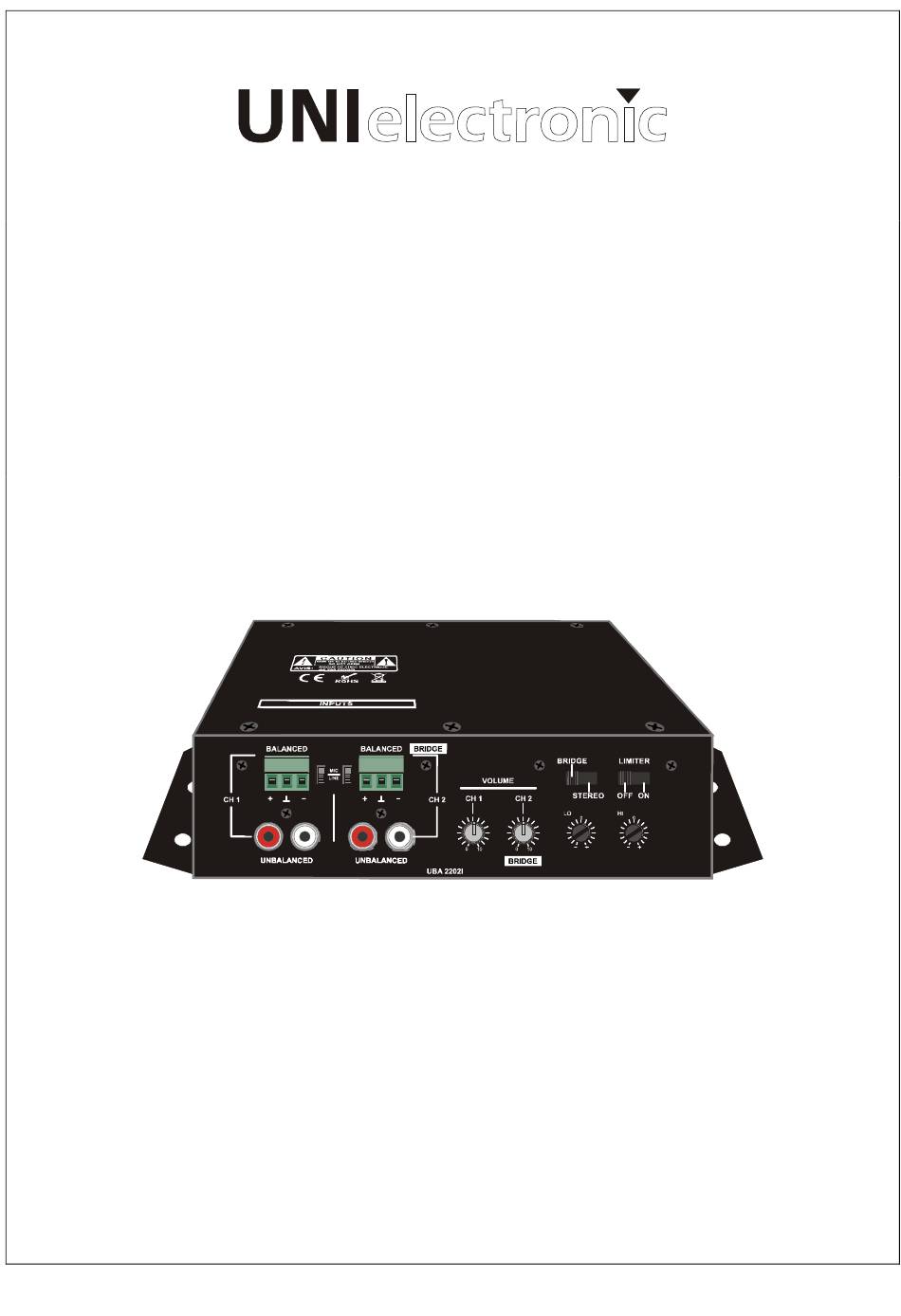

- Page 1 Class-D Installations Endstufe Class-D Installation Amplifier UBA 2202I Bedienungsanleitung User Manual BDA V130601DE...
- Page 2 Installations- und Aufstellungshinweise Um einen zuverlässigen Betrieb des Gerätes zu gewährleisten, sollten Sie diese Installations- und Aufstellungshinweise unbedingt berücksichtigen. Zur Vermeidung von Überhitzung, ist darauf zu achten, dass das Gehäuse, und/oder der Gestellschrank ausreichend belüftet ist und sich keine weiteren Wärmequellen in unmittelbarer Nähe befinden.
- Page 3 1. Frontansicht Symmetrischer Eingang (Kanal 1) Unsymmetrischer Eingang (Kanal 1) Pegelanpassung Mic / Line (Kanal 1) Unsymmetrischer Eingang (Kanal 2) Pegelanpassung Mic / Line (Kanal 2) Pegelsteller (Kanal 1) Symmetrischer Eingang (Kanal 2) Pegelsteller (Kanal 2) Umschaltung Bridge / Stereo Mode Klangsteller Tiefton Limiter Ein / Aus Klangsteller Hochton...
- Page 4 Schiebeschalter in die Stellung on. 4. Betriebsmodus / Lautsprecherausgänge Der UBA 2202I kann im Stereo (2 Kanal) oder Bridge (1 Kanal) Modus betrieben werden. Im Stereo Modus stehen ihnen 2x 20W, sowie im Bridge Modus 1x 40W Ausgangsleistung zur Verfügung.
-
Page 5: Installation And Setup Instructions
Installation and setup instructions To ensure reliable and save operation of the unit, you should carefully read this instruction- and setup-manual. To prevent overheating, make sure that the cabinet and / or the rack is sufficiently ventilated and that there are no other heat sources in the immediate vicinity. For trouble-free operation the ambient temperature of 30°... -
Page 6: Front Panel
1. Front Panel Balanced input CH 1 Unbalanced input CH 1 Sensivity selector CH 1 Unbalanced input CH 2 Sensivity selector CH 2 Volume control CH 1 Balanced input CH 2 Volume control CH 2 Mode selection switch Bass control Limiter switch Treble control 2. -
Page 7: Audio Inputs
To enable it, slide the switch (6) to the “on” position. 4. Operating Mode / Speaker Outputs The UBA 2202I can be operated in stereo (2 channel) or bridge (1 channel) mode. In stereo mode, the output power is 2x 20W, and in bride mode it is 1x 40W. -
Page 8: Technische Daten / Specifications
Technische Daten / Specifications Eingangsempfindlichkeit: Input sensitivity: MIC: 5mV bei 600Ohm LINE: 775mV bei 10kOhm Ausgangsleistung: Output power: STEREO mode: 2x 4-8 Ohm / 20W BRIDGE mode: 1x 8 Ohm / 40W Frequenzgang: Frequency response: 50Hz – 18 KHz Versorgungsspannung Supply voltage: 24V DC / 3A Klirrfaktor:...
