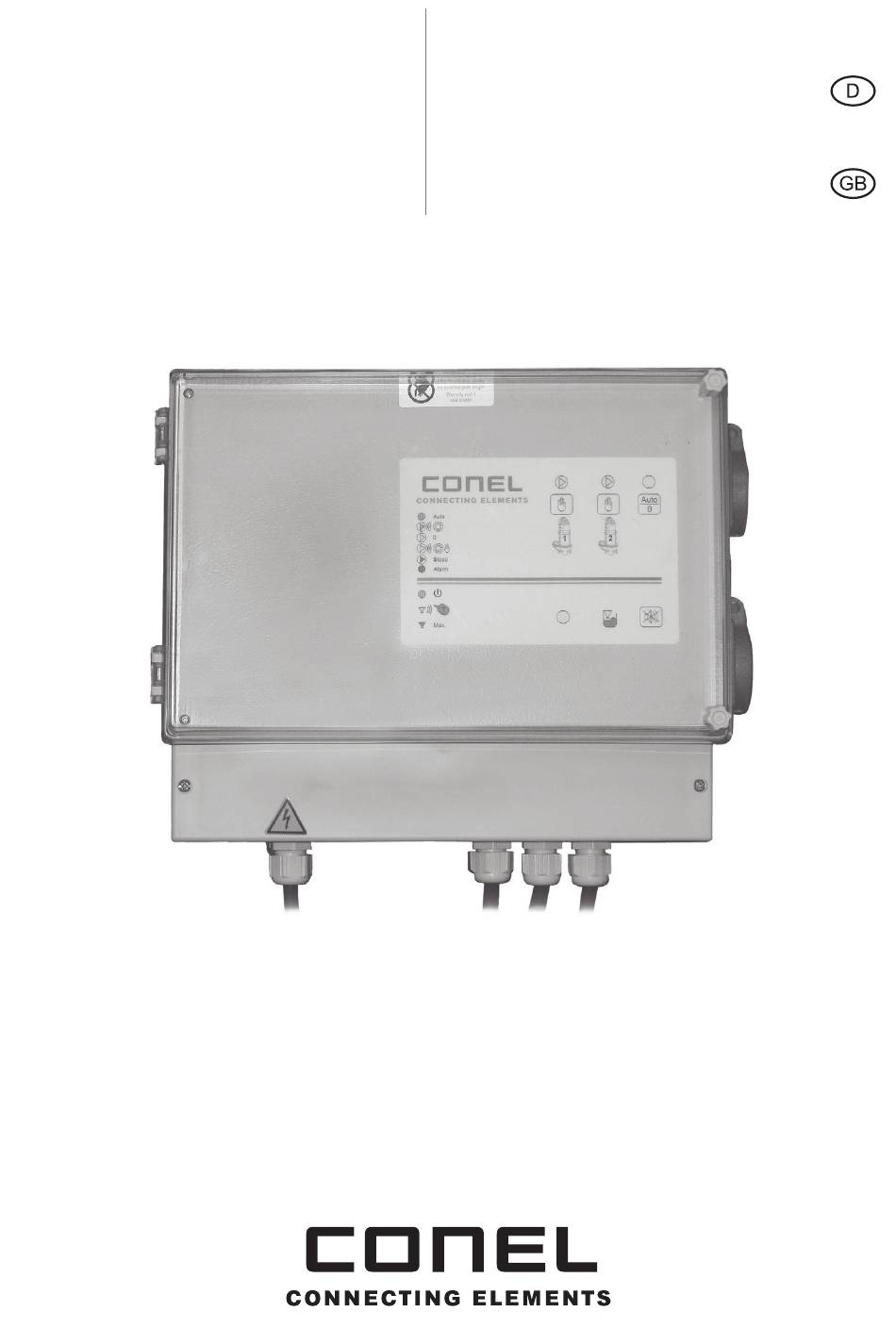

- Page 1 FLOW Schaltkasten FLOWSA mit Schwimmer- schalter für Doppelpumpstationen Betriebsanleitung Control box FLOWSA with float switches for double pumping station Operating instructions...
-
Page 2: Table Of Contents
Inhalt EU Konformitätserklärung Seite 3 Allgemeine Hinweise S. 4 Zutreffende EG-Richtlinien S. 4 Garantiesiegel und Typenschild S. 5 Steuerung für 2 Tauchpumpen FLOWTP30 (Wechselstrom) S. 5 Gehäuse S. 6 Grundausstattung S. 7 Anschluss kundenseite S. 8 Montage S. 9 Inbetriebnahme S. -
Page 3: Eu Konformitätserklärung
EU Konformitätserklärung | Certificate of Conformity Wir, die We the CONEL GmbH Margot-Kalinke-Straße 9 · 80939 München erklären in alleiniger Verantwortung, declare under our sole responsibility dass das Produkt that the product: FLOWSA · KBN: FLOWSA auf das sich diese Erklärung bezieht, to which this certificate applies,... -
Page 4: Allgemeine Hinweise
Allgemeine Hinweise | Zutreffende EG-Richtlinien 2. Allgemeine Hinweise Umbau oder Veränderungen an den Klemmengehäusen sind nicht gestattet. Ausgenommen sind das Anbringen von zusätzlichen Kabel -und Leitungseinführungen und das Montieren von Anschlussklemmen im Rahmen der Zulassung des Betriebsmittels. Die Steuerung ist bestimmungsgemäß in unbeschädigtem und einwandfreiem Zustand zu betreiben. -
Page 5: Garantiesiegel Und Typenschild
Potentialfrei, max. 250 V~, max. 6,5 A Zulässiger Anschluss von Conel Pumpen-Typen 2 Conel FLOW TP30 OS (230 V~ / 3,6 A / 0,8 kW) Direktanschluss der Pumpen erfolgt über zwei seitliche Schuko-Steckdosen. Bei Zuwiderhandlung oder Verwendung anderer Pumpen entfällt die Gewährleistung. -
Page 6: Gehäuse
Gehäuse 6. Gehäuse ISO-Gehäuse mit separatem Klemmenanschlussbereich mit eigener Abdeckung Technische Daten Material Kunststoff: ABS Maße ( L x B x H ) 310 x 260 x 117 mm Deckel Klarsichtdeckel mit Scharnier und Verschluss Farbe Grundgehäuse RAL 7035 Farbe Deckel Rauchglas ähnlich Schutzart IP 54... -
Page 7: Grundausstattung
Grundausstattung 7. Grundausstattung Netzanschluss über Anschlusskabel mit Schuko-Netzstecker (1 m) Anschlussfertig montiert. > 3 Schwimmerschaltereingänge > Interner Summer /Alarm (abschaltbar) > Hand / Auto / 0 > Störmeldeausgang (Ruhestromprinzip, Potentialfrei) max. 250 V~ , max. 6,5 A > Zwangsentleerung / Start nach 24 h Stillstands Zeit >... -
Page 8: Anschluss Kundenseite
Anschluss Kundenseite 8. Anschluss Kundenseite > Gummischlauchleitung 1 m; 1,5 mm² 3-adrig mit Schuko-Stecker zur Stromversorgung > Anschluss der Pumpen über 2 seitlich eingebaute Schuko- Steckdosen > 2. Stufe Kundenseitigen Elektrischer Anschlussraum, nach der Demontage der Abdeckung wird der Klemmenbereich sichtbar. In diesem Bereich sind zum Anschluss der Schwimmschalter die gekennzeichneten Klemmen vorgesehen. -
Page 9: Montage
Montage 9. Montage Beachten Sie die nationalen Sicherheits- und Unfallverhütungsvorschriften und die nachfolgenden Sicherheitshinweise in der Betriebsanleitung. Montageörtlichkeit ist ausschließlich im Innenbereich. > Der Montageort muss stets gut zugänglich sein > Befestigung des Gehäuses am Bauträger mittels 3 Schrauben ausführen >... -
Page 10: Inbetriebnahme S
Inbetriebnahme 10. Inbetriebnahme Nach der Montage der Pumpen im Pumpenschacht die Schuko-Stecker der Pumpen in die dafür vorgesehenen Steckdosen einstecken. ACHTUNG! Vor dem Öffnen der unteren - Abdeckung vom elektrischer Anschlussraum Netzstecker ziehen. Schwimm -schalter DIP-Schalter Die Anschlüsse der Schwimmschalter erfolgen im Klemmenkaste nach folgendem Schema: Niveau 1 = KS „C“... -
Page 11: Funktionsbeschreibung Niveausteuerung
Inbetriebnahme |Funktionsbeschreibung Niveausteuerung HINWEIS! Schalter ohne Funktion. Bitte in Stellung „Off“ lassen. Anschluss des Störmeldeausgangs: Ist der DIP-Schalter 3 auf „On“, zieht das Alarmrelais bei Hochwasser an. Eine externe Alarmeinrichtung kann dann über die Klemmen X5-2 und X5-3 geschaltet werden. ACHTUNG! Schließen Sie die Abdeckung vom elektrischer Anschlussraum, bevor Sie den Netzste- cker der Schaltanlage einstecken. -
Page 12: Inbetriebnahme
Inbetriebnahme 12. Inbetriebnahme Handbetrieb Manueller Start von Pumpe 1 oder Pumpe 2 Durch kurzes betätigen der Taste Manuell wird automatisch bis zum Ausschaltpunkt abgepumpt Erneutes betätigen stoppt den Pumpvorgang. ACHTUNG! Voraussetzung für den manuellen Betrieb ist, dass der unterste Schwimmschalter KS „C“ hoch gestiegen ist, siehe Funktionsbeschreibung Niveausteuerung auf Seite 11. -
Page 13: Meldeleuchten
Meldeleuchten 13. Meldeleuchten Leuchtet grün Anlage ist im Automatik-Modus Auto Pumpe steht, im Automatikbetrieb Blinkt grün Pumpe läuft im Automatikbetrieb Leuchtet gelb Pumpe aus, nur manueller Betrieb möglich Blinkt gelb Pumpe läuft, im manuellen Betrieb Leuchtet rot Pumpe / Störung Stopp Leuchtet rot Es liegen eine oder mehrere Störungen vor,... -
Page 14: Bedienvorgänge (Service)
Bedienvorgänge (Service) 14. Bedienvorgänge (Service) Beide Pumpen auf manuellen Betrieb umschalten: Auto Taste betätigen Beide Anzeigeleuchten für Pumpe 1 und Pumpe 2 leuchten gelb. HINWEIS: Nach 1 Minute ohne weitere Eingaben ertönt der Alarmsummer um darauf aufmerksam zu machen das keine der Pumpen betriebsbereit ist. Pumpen im Handbetrieb einschalten: Taste für Pumpe 1, Pumpe 2 oder beide Pumpen drücken. -
Page 15: Installationsbeispiel
Installationsbeispiel 1 Absperrschieber 15 Installationsbeispiel 2 Rückflußverhinderer 3 Druckleitung 4 FLOWTP30 OS 5 Schwimmerschalter 6 Schaltanlage FLOWSA Pumpe Pumpe Pumpe Pumpe Schwimmschalter Alarm: Hochwasser Schwimmschalter Alarm: Hochwasser Schwimmschalter Ein: Niveau 2 Schwimmschalter Ein: Niveau 2 Schwimmschalter Aus: Niveau 1 Schwimmschalter Aus: Niveau 1 ALARM Min. -
Page 16: Impressum S
Contents EC Certificate of Conformity page 3 General information p. 17 Regulatory information - EC Directives p. 17 Warranty label and nameplate p. 18 Control for two submersible pumps FLOWTP30 (AC) S. 18 Casing S. 19 Basic equipment S. 20 Customer connection S. -
Page 17: General Information
General information | Regulatory information 2. General information Modifications or alterations to the terminal housings are not permitted except for the installation of additional cable and cable entries, and mounting of connection terminals as part of the approval of the equipment. The control unit must be operated as intended in an undamaged and faultless condition. -
Page 18: Warranty Label And Nameplate
Potential-free, max. 250 V~, max. 6.5 A Permitted connection of CONEL pump types Two Conel FLOW TP30 OS (230 V~ / 3.6 A / 0.8 kW) Direct connection of the pumps is via two side plug sockets. In the event of an infringement or the use of other pumps, the warranty will be void. -
Page 19: Casing
Casing 6. Casing ISO housing, featuring separate terminal with its own cover Technical data Material Plastic: ABS Dimensions ( L x B x H ) 310 x 260 x 117 mm Cover Transparent lid with hinge and lock Color of basic housing RAL 7035 Colour of cover Similar to smoked glass... -
Page 20: Basic Equipment
Basic equipment 7. Basic equipment Ready for mains connection via connecting cable (1 m) with Schuko mains plug. > Three float switch inputs > Internal buzzer / alarm (can be disabled) > Hand / Auto / 0 > Fault signal output (retentive current principle, potential-free) max. 250 V~ , max. 6.5 A >... -
Page 21: Customer Connection
Customer connection 8. Customer connection > Metre long rubber cable; 1.5 mm², 3-wire with plug for connection to the power supply. > Two built-in schuko sockets at the side for connection of pumps. > Level 2 electrical connection compartment. After removing the cover the terminal area is visible. -
Page 22: Mounting
Mounting 9. Mounting Note the national safety and accident prevention regulations and the following safety instructions in the operating instruction manual. Installation is strictly for indoor use only. > The place of installation must always be accessible. > Fasten the housing to the building beam using three screws. >... -
Page 23: Commissioning S
Commissioning 10. Commissioning After the installation of the pumps in the pump sump connect the Schuko plugs of the pumps with the sockets provided for this purpose. ATTENTION! Before opening the cover of the electrical connection compartment, disconnect the mains plug from the power supply. Float switch DIP switch Connect the float switches to the terminal block as follows:... -
Page 24: Level Control Switch Settings
Commissioning | Level control switch settings NOTE! Please leave switch in “OFF“ position when not functioning. Connection of the fault message output: If the DIP switch 3 is set to “ON“, the alarm relay is activated during high water. An external alarm device can then be switched via terminals X5-2 and X5-3. ATTENTION! Close the cover of the electrical connection compartment before connecting the mains plug to the power supply. -
Page 25: Service
Service 12. Service Manual Manual start of pump 1 or pump 2. Press the “Manual“ button briefly - automatically pumps down to the switch-off point. Press again to stop pumping. ATTENTION! A prerequisite for manual operation is that the lowest level switch KS “C“ has been raised, see function description level control on page 24. -
Page 26: Function Indicator Lights
Function indicator lights 13. Function indicator lights Lights green System is in automatic mode Auto Pump is in automatic mode Lights green Pump runs in automatic mode Lights yellow Pump off, only manual operation possible Flashes yellow Pump running, in manual operation Lights red Pump / malfunction Stopp... -
Page 27: Operations (Service)
Operations (Service) 14. Operations (Service) Switch both pumps to manual mode: Auto Press button Both indicator lights for pump 1 and pump 2 light up yellow. NOTE! After one minute without further input the alarm will sound to make sure that none of the pumps are ready for operation. -
Page 28: Installation Example
Installation example 1 Absperrschieber 15 Installation example 2 Rückflußverhinderer 3 Druckleitung 4 FLOWTP30 OS 5 Schwimmerschalter 6 Schaltanlage FLOWSA Pumpe Pump Pumpe Pump Schwimmschalter Alarm: Hochwasser Float switch alarm: High water Schwimmschalter Ein: Niveau 2 Float switch on: Level 2 Schwimmschalter Aus: Niveau 1 Float switch off: Level 1 ALARM... -
Page 31: Impressum
Gültig für: EU-Länder und Schweiz, nicht für UK. Imprint FLOWSA Installation and Operating Instructions © CONEL GmbH, Margot Kalinke-Str. 9, 80939 München, Phone: +49 89 31 86 87 80 FLOWSA/1.0/11-17 All illustrations, dimensions, technical data and product information are correct at time of printing. - Page 32 Regal | Etikett | Barcode | Karton TOOLS Werkzeuge, Arbeitsmittel Trennscheiben | Werkzeugkoffer CLEAR Wasseraufbereitung Filtration | Enthärtung FLOW Pumpen mobile Tauchpumpen | Hebeanlagen CARE Chemiewirkstoffe Anwendungssysteme | Wartung | Reinigung | Instandhaltung | Baustoffe CONEL – der beste Freund des Installateurs.
