Der Motor hat einen rechteckigen Auslass von 222 x 89 mm. Es wird empfohlen, einen Abluftkanal mit den gleichen
Abmessungen daran anzuschließen. (Zeichnung 8).
Für eine optimale Funktion der Dunstabzugshaube ist es wichtig, dass bei der Installation die folgenden Punkte beachtet
werden.
Bei Verwendung eines flachen Abluftkanals:
• Verwenden Sie flache Kanäle mit abgerundeten Ecken und Luftführungen in den Kurven. Diese Kanäle sind bei Novy
erhältlich.
• Mithilfe eines Adapters ist es möglich, von einem flachen auf einen runden Abluftkanal überzugehen.
Bei Verwendung eines runden Abluftkanals:
• Verwenden Sie glatte, nicht brennbare Rohre, deren Innendurchmesser dem Außendurchmesser des Motorstutzens
der Dunstabzugshaube entspricht. Ziehen Sie die flexiblen Kanäle maximal straff und schneiden Sie sie auf Länge ab.
• Verringern Sie nicht den Durchmesser des Abluftkanals. Hierdurch würde sich die Kapazität verringern und der Lärm-
pegel entsprechend zunehmen.
• Bei Anschluss an einen kurzen Abluftkanal kann es wünschenswert sein, in dem Kanal eine Rückschlagklappe zu
montieren, um Windeinfall zu verhindern.
• Benutzen Sie eine Schlauchklemme oder Aluklebeband zur Herstellung von luftdichten Verbindungen.
• Verwenden Sie bei einer Abluftführung durch die Außenfassade das Außenmauergitter.
Allgemeine Informationen:
• Machen Sie den Kanal so kurz wie möglich und führen Sie die Abluft mit möglichst wenig Kurven nach draußen.
• Vermeiden Sie rechtwinklige Kurven. Nutzen Sie abgerundete Kurven, damit die Luftströmung möglichst nicht behin-
dert wird.
• Bei Ableitung über eine Hohlwand durch die Außenfassade ist darauf zu achten, dass der Abluftkanal die Hohlwand
vollständig überbrückt und mit leichtem Abwärtsgefälle nach außen verlegt wird.
• Verwenden Sie bei einer Ableitung über das Dach eine doppelwandige Dachdurchführung mit ausreichendem
Durchlass.
• Niemals an einen Kanal zur Ableitung von Rauchgas anschließen.
• Für ausreichende Luftzufuhr sorgen. Die Zuführung von Frischluft kann erfolgen, indem man ein Fenster oder eine
Außentür etwas öffnet oder ein Zuluftgitter anbringt.
Die Einheit ist standardmäßig auf Umluftbetrieb eingestellt.
Bei Ableitung ins Freie muss das Umluftprogramm deaktiviert werden

4. ELEKTRISCHER ANSCHLUSS

Installation und Anschluss an das Stromnetz dürfen nur von einem Fachmann (Elektriker) durchgeführt werden,
der mit den relevanten Vorschriften vertraut ist.
Die Anschlussdose befindet sich auf der Unterseite des Kochfelds. Um den Deckel zu öffnen, verwenden Sie einen
Schraubenzieher und setzen Sie ihn in den 2 Nuten vor den Pfeilen an.
Schalten Sie den Hauptschalter oder die betreffende Sicherung aus, bevor Sie das Gerät anschließen.
Schließen Sie das Gerät danach wie in der folgenden Tabelle und dem Schaltplan dargestellt an.
Netz Anschluss
230V 50/60Hz 1 phase + N 3 x 6 mm²
230V 50/60Hz 3 phases
400V 50/60 Hz 2 phasen + N 4 x 4 mm²
400V 50/60 Hz 3 phasen + N 5 x 4 mm²
Achtung! Die Leitungen korrekt einführen und die Schrauben fest andrehen.
Wir können nicht für Unfälle haftbar gemacht werden, die auf eine mangelhaft hergestellte oder falsche Verbindung
zurückzuführen sind. Wir übernehmen auch keine Haftung für Unfälle, die durch Geräte ohne Erdanschluss oder mit
defektem Erdanschluss verursacht werden.
Anschlusskabel Schutzschalter
32 A
4 x 6 mm² 20 A
16 A
16 A

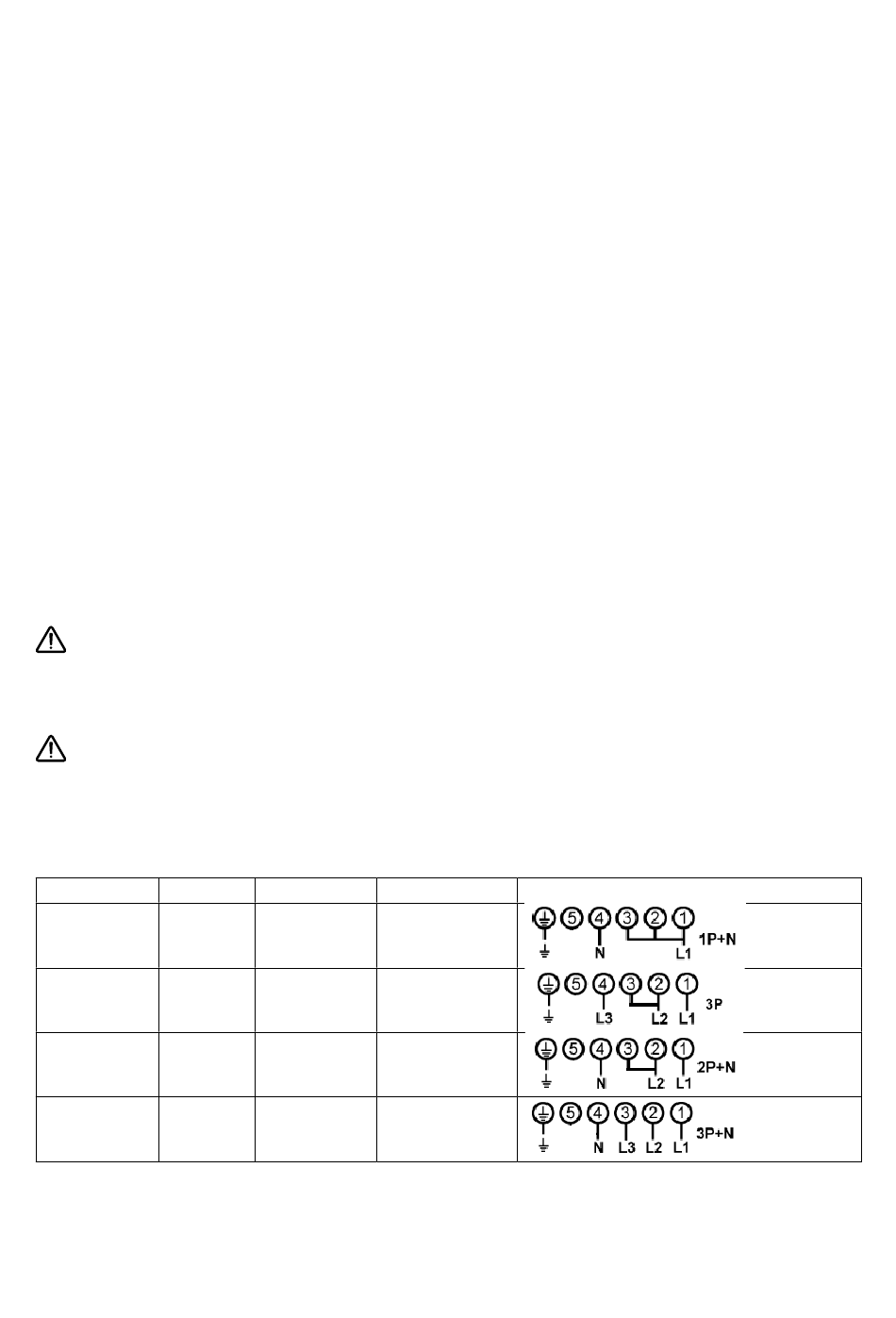

Anschlusszeichnung
