KÄYTTÖOHJE ● BRUKSANVISNING ● INSTRUCTION MANUAL
METALLISAHA
KAPMASKIN
CUT-OFF MACHINE
DAN0810
Lue ohjeet ja turvatoimenpiteet ennen tämän tuotteen käyttöä. Säilytä tätä käyttöohjetta mahdollista tulevaa tarvetta varten
Läs handhavande- och säkerhetsanvisningarna före användning av denna produkt. Var god spara denna bruksanvisning för framtida konsultation.
Read the instructions and precautions before use of this product. Please keep this Instruction manual for future reference.
Käännös alkuperäisohjeista
Översättning av originalanvisningarna

Advertisement

Table of Contents
loading

Related Manuals for Gern Pro DAN0810

Summary of Contents for Gern Pro DAN0810

  • Page 1 METALLISAHA KAPMASKIN CUT-OFF MACHINE DAN0810 Lue ohjeet ja turvatoimenpiteet ennen tämän tuotteen käyttöä. Säilytä tätä käyttöohjetta mahdollista tulevaa tarvetta varten Läs handhavande- och säkerhetsanvisningarna före användning av denna produkt. Var god spara denna bruksanvisning för framtida konsultation. Read the instructions and precautions before use of this product. Please keep this Instruction manual for future reference.

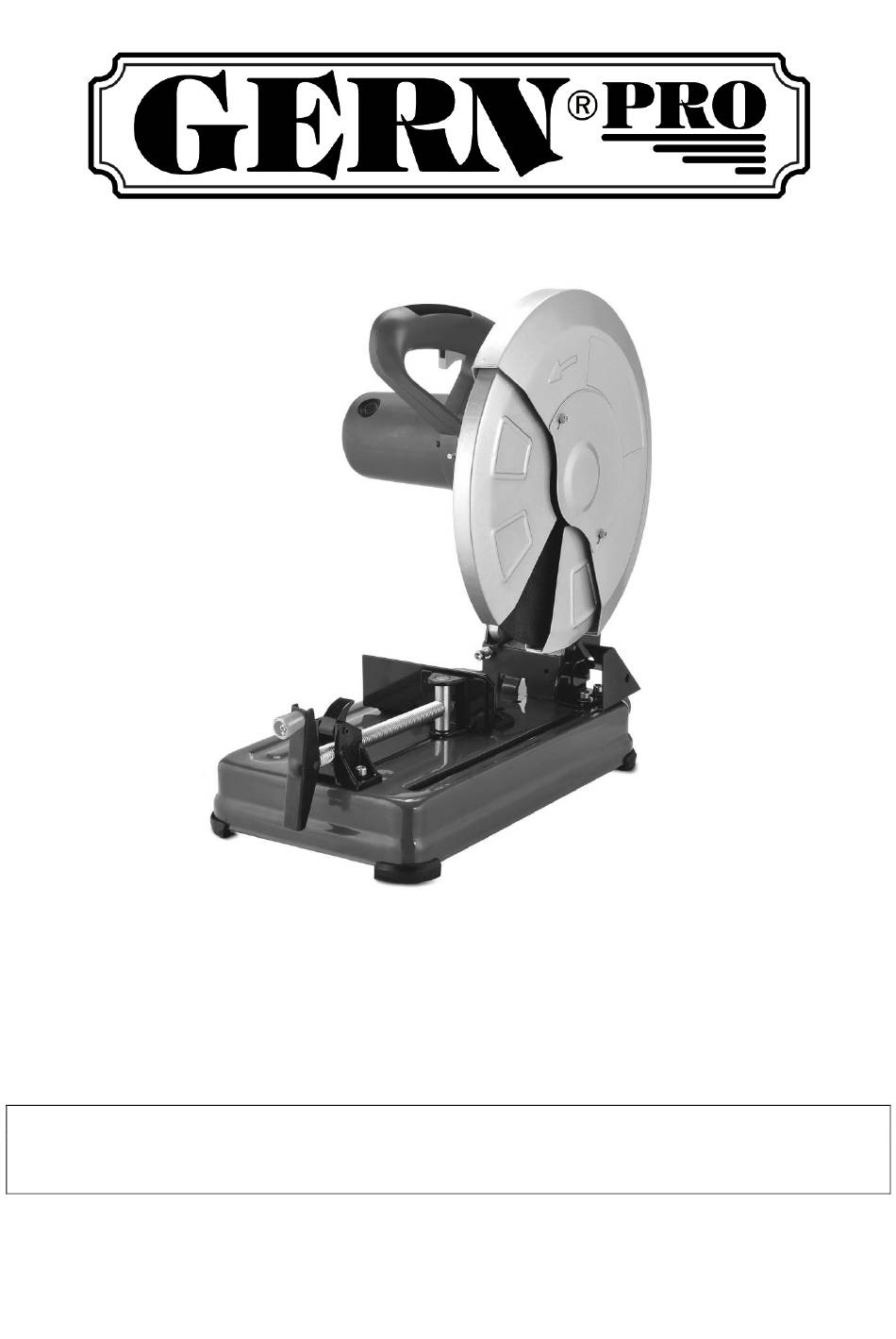

  • Page 2 DAN0810 KAHVA HANDTAG HANDLE LIIKKUVA SUOJA RÖRLIG KÅPA SUOJAKANSI MOVING COVER SKYDDSKÅPA PROTECTION COVER SIVUKANSI LAIKKA SIDOKÅPA HJUL SIDE COVER VIRTAJOHTO WHEEL PURISTIMEN KAHVA STICKKONTAKT SKRUVSTYCKETS HANDTAG NÄTSLADD VISE HANDLE PLUG CORD ALUSTA BASE PURISTIN / SKRUVSTYCKE / VISE...
  • Page 3 DAN0810 RAKENNE JA KÄYTTÖ GERN PRO-sarjan leikkaustyökalut ovat liikutettavia sähkötyökaluja materiaalin leikkaamiseen. Ne ovat kaksoiseristettyjä. Niiden nopeus on alennettu kahden kierähammaspyörän avulla. Niiden varusteina ovat vahvistetut hartsihiomalaikat. Turvallinen käyttönopeus on 80 m/s. Niillä voidaan leikata kaiken tyyppisiä materiaaleja. Esimerkiksi teräsputkia, epätavallisen muotoisia teräsputkia, valurautaputkia, pyöröterästä, kulmaterästä, teräspalkkeja, laattaterästä...
  • Page 4 DAN0810 5. Kun laikka on asennettu laitteeseen, anna sen pyöriä minuutin ajan. Tarkasta laikan liike, voimakas heilunta aiheuttaa laikan vaurioitumisen, joten kiinnike on asennettava uudelleen. 6. Varmista ennen leikkaamista, että materiaali on kiinnitetty puristimeen kunnolla sen muodon, halkaisija, rakenteen mukaan ja säädä nopeus sopivaksi.

  • Page 5: Puhdistus Ja Hoito

    DAN0810 PURISTIMEN PIKALUKITUS  Lukitus: Työnnä syöttöruuvia eteenpäin ja kierrä puristimen kahvaa myötäpäivään materiaalin kiinnittämiseksi.  Vapautus: Kierrä puristimen kahva löysälle, nosta puristimen lukituskahvaa ja kierrä syöttöruuvia taaksepäin. (Kuva 3) PURISTIMEN KAHVA Kuva 3  Jos materiaali on paksu, nosta puristin ylös yksi askel ja saat 3,5 cm jatkeen.
  • Page 6 DAN0810 3. Hiiliharjojen tarkastamiseksi tai vaihtamiseksi, irrota harjapidikkeen kansi irrottamalla ruuvin, asenna uudet harjat, anna työkalun käydä kuormittamattomana uusilla harjoilla 10 minuutin ajan. (Kuva 7) Kuva 7 ERITTELY (Taulukko 2) Laikan koko Kuormittamaton Jännitelähde Syöttö Kokonaispituus (mm) MALLI nopeus (mm)
  • Page 7 DAN0810 YMPÄRISTÖNSUOJELU Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja kierrätyksestä annettuja ohjeita. Laitetta ei tule hävittää sekajätteen mukana, vaan se on toimitettava sähkö- ja elektroniikkaromun erilliskeräykseen. Lisätietoja www.serty.fi TAKUU Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien. Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen osalta, jos ne todetaan tarkastuksessa vialliseksi.
  • Page 8 DAN0810 UPPBYGGNAD OCH ANVÄNDNING GERN PRO-Serie kapmaskiner är portabla elektriska verktyg för kapning av materialtypen. De är dubbelisolerad verktyg. Dess hastighet reduceras med ett par spiralkoniska kugghjul. Detta instrument tillhandanhåller hartslimmande sliphjul. Den säkra periferihastigheten är 80 m/sekund. De kan kapa alla sorter av typmaterial. Till exempel cylinderstålrör, onormala stålrör, gjutjärnsrör, rundstål, vinkelstål, grovstål, plattstål och så...
  • Page 9 DAN0810 5. Låt hjulet vrida i en minut sedan det installerades i kapmaskinen Kontrollera kaphjulets fladdrande, stort fladdrande förorsakar såghjulet att brista så du måste installera klämman igen. 6. Före sågning, säkerställ att materialet har fixerats på skruvstädet, beroende på den olika formen av typmaterialet, diameterns storlek, materialets textur, kontrollera såghastigheten.
  • Page 10 DAN0810 SNABB, LÅS SKRUVSTYCKE  Låsning: Tryck matarskruv framåt och vrid skruvstyckets handtag medurs tillräckligt för att fixera materialet.  Frigör: Vrid skruvstyckets hantag för att lossa, lyft skruvstyckets låshandtag, dra matarskruven bakåt. (Fig. 3) SKRUVSTYCKETS HANDTAG (Fig. 3)  Vid material med stor bredd, lyft upp skruvstycket ett steg, och du kan ha 3,5 cm förlängning.
  • Page 11 DAN0810 3. För att kontrollera eller byta kolborstarna, avlägsna borsthållarens lock genom att skruva ut skruven. Montera nya borstar. Låt verktyget arbeta obelastat i 10 minuter med de nya borstarna. (Fig. 7). (Fig. 7) SPECIFIKATION (Tabell 2) Hjulstorlek Hastighet Spännings-källa Tillförd...
  • Page 12 DAN0810 MILJÖVÅRD Följa lokala anvisningar om avfallsservice med förpackning. Gamla apparater måste lämnas till separat insamling för el-avfall. Tilläggsuppgifter: www.serty.fi GARANTI Produkten har 12 månaders garanti, från inköpsdagen. Garantin gäller alla fabrikations- och materialfel. Importör ansvarar för korrigering av delar eller produkten om de konstateras vara felaktiga.

  • Page 13: Safety Rules

    DAN0810 CONSTRUCTION AND USE GERN PRO-series of cut-off machines are movable electronic tools to cut the type material. They are double insulated tools. Their speed is reduced by a pair of cylinder spiral bevel gears. Their instruments provided are reinforced resin bond grinding wheels. The safety peripheral speed of which is 80 m/sec. They can cut all kinds of type material.
  • Page 14 DAN0810 5. After the wheel was installed in the cutter, let it turn for a minute. Check fluttering of the cutting wheel, heavy fluttering cause the cutting wheel to break. So you must install the clip again. 6. Before cutting, make sure the material has been fixed on the vise. According to the different shape if the type material, the size of the diameter, the texture of the material, control the cutting speed.

  • Page 15: Cleaning And Care

    DAN0810 QUICK, LOCK VISE  Locking: Push feed screw forward and turn vise handle clockwise enough to fix the material.  Release: Turn vise handle to loose, lift vise lock handle, pull feed screw back. (Fig 3) VISE HANDLE Fig 3 ...

  • Page 16: Specification

    DAN0810 3. For checking or replacing the carbon brushes, remove the brush holder cap by undoing the screw, fitting new brushers, let the tool run idle with the new brushes for 10 minutes. (Fig 7) Fig 7 SPECIFICATION (Table 2)

  • Page 17: Environmental Protection

    DAN0810 ENVIRONMENTAL PROTECTION When disposing of the product’s packaging, observe the local instructions given for garbage disposal and recycling, depending on the material. The device cannot be disposed of with the ordinary waste, it should be delivered to a separate waste collection point.
  • Page 18 DAN0810...
