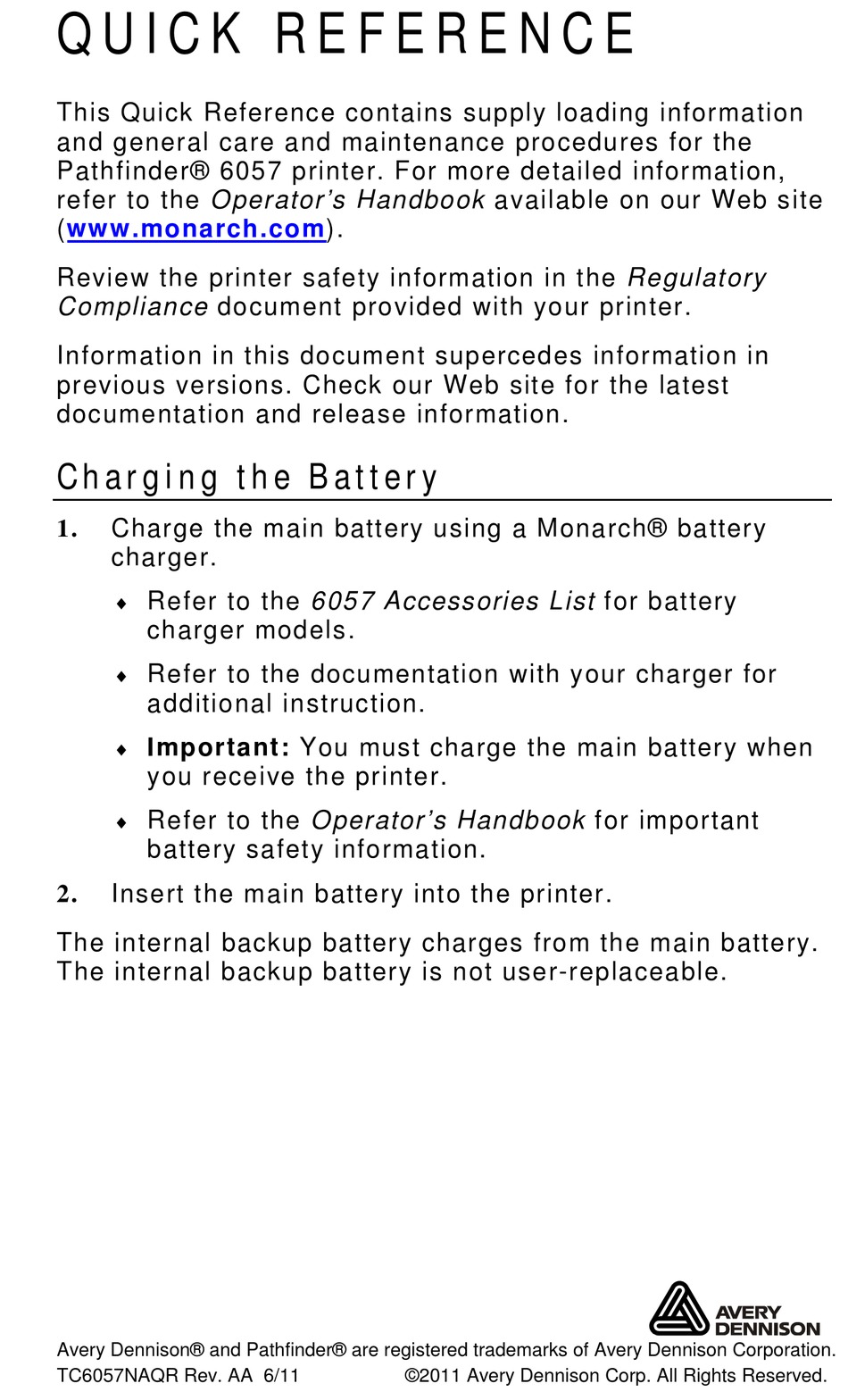

Q U I C K R E F E R E N C E
This Quick Reference contains supply loading information
and general care and maintenance procedures for the
Pathfinder® 6057 printer. For more detailed information,
refer to the Operator's Handbook available on our Web site
(www.monarch.com).
Review the printer safety information in the Regulatory
Compliance document provided with your printer.
Information in this document supercedes information in
previous versions. Check our Web site for the latest
documentation and release information.
C h a r g i n g t h e B a t t e r y
Charge the main battery using a Monarch® battery
1.
charger.
Refer to the 6057 Accessories List for battery
charger models.
Refer to the documentation with your charger for
additional instruction.
Important: You must charge the main battery when
you receive the printer.
Refer to the Operator's Handbook for important
battery safety information.
Insert the main battery into the printer.
2.
The internal backup battery charges from the main battery.
The internal backup battery is not user-replaceable.
Avery Dennison® and Pathfinder® are registered trademarks of Avery Dennison Corporation.
TC6057NAQR Rev. AA 6/11
©2011 Avery Dennison Corp. All Rights Reserved.

Advertisement

Table of Contents
loading

Related Manuals for PATHFINDER 6057

Summary of Contents for PATHFINDER 6057

  • Page 1 Insert the main battery into the printer. The internal backup battery charges from the main battery. The internal backup battery is not user-replaceable. Avery Dennison® and Pathfinder® are registered trademarks of Avery Dennison Corporation. TC6057NAQR Rev. AA 6/11 ©2011 Avery Dennison Corp. All Rights Reserved.
  • Page 2 R e p l a c i n g t h e M a i n B a t t e r y Always remove the main battery from the printer when storing the printer for a month or longer. Hold the printer upright with one hand and press the battery release button on the handle with your other hand.
  • Page 3 L o a d i n g S u p p l i e s 1. Turn on the printer. You may need to wait a few seconds for the desktop to load. Pow er Button 2. Press the latch buttons and open the supply cover. 3.

  • Page 4: Loading For Non-Peel Mode

    5. Place a roll of supply in the supply holder so it unrolls from the bottom. 6. Load the supplies for the printing mode you want: Peel or Non-Peel. Loading for Non-Peel Mode 1. Feed the supply over the platen roller, peel bar, and label deflector.

  • Page 5: Loading For Peel Mode

    Loading for Peel Mode 1. Peel and discard the first four inches of labels from the backing paper. 2. Hold the printer upright and gently press down on the label deflector. 3. Feed the supply over the platen roller, over the peel bar, and through the opening at the base of the label deflector.
  • Page 6 U s i n g t h e I n p u t P a n e l To open the printer’s Start Menu, touch the Emerald key. To open the printer’s input panel, touch the Diamond key. Emerald Diamond ke y ke y Key(s)

  • Page 7: Cleaning The Printhead, Black Mark Sensor, And Platen Roller

    C l e a n i n g t h e P r i n t e r When cleaning the printer, do not use sharp objects, do not use household cleaners, use isopropyl alcohol on the interior areas only (except where specified), never on the exterior.

  • Page 8: Cleaning The Scanner Window And Display

    Cleaning the Scanner Window and Display 1. Turn off the printer. 2. Moisten a soft cloth with distilled water. 3. Wipe the scanner window and the display screen until they are clean. Clearing Supply Jams 1. Turn off the printer. 2.
  • Page 9 T r o u b l e s h o o t i n g This section lists some common problems and their solutions. Problem Solution Printer does not print. Switch to a fully-charged battery. Load the supply correctly. Clean the printhead. Printer does not feed.

  • Page 10: Error Codes

    Error Codes Following are some common error codes you may receive. See your System Administrator if you receive any codes not listed here. Code(s) Description Supply size is incorrect. Reload the correct 004 – 005 supplies. 267 – 271 Communication error. See your System 410 –...
  • Page 11 Pour charger la batterie, utilisez un chargeur de ® batterie Monarch  Reportez-vous à Liste des accessoires 6057 pour connaître les modèles de chargeur de batterie.  Reportez-vous à la documentation fournie avec votre chargeur pour de plus amples informations.
  • Page 12 C h a n g e m e n t d e l a b a t t e r i e p r i n c i p a l e Retirez la batterie principale de l'imprimante si vous prévoyez ranger l'imprimante pendant un mois ou plus.
  • Page 13 C h a r g e m e n t d u p a p i e r 1. Mettez l’imprimante sous tension. Il est possible que vous deviez attendre quelques secondes pour que l'ordinateur de bureau charge. B o u t o n d ' a l i m e nt a t i o n 2.

  • Page 14: Chargement Pour Mode « Non-Peel » (Sans Décollement)

    5. Placez un rouleau de papier sur le support de façon à ce qu'il déroule par le bas. Chargez le papier pour le mode d’impression voulu : Peel (avec décollement) ou Non-Peel (sans décollement). Chargement pour mode « Non-Peel » (sans décollement) 1.

  • Page 15: Chargement Pour Mode « Peel » (Décollement)

    Chargement pour mode « Peel » (décollement) 1. Décollez et jetez les quatre premiers pouces d'étiquettes du film de protection. 2. Maintenez l'imprimante à la verticale et appuyez délicatement sur le déflecteur d'étiquettes. 3. Placez le papier au-dessus du rouleau d'application, au-dessus de la barre de décollement et sous le déflecteur d'étiquettes.
  • Page 16 U t i l i s a t i o n d u c l a v i e r d e s a i s i e Pour accéder au menu Démarrer de l'imprimante, appuyez sur le bouton vert émeraude.. Pour accéder au clavier de saisie de l'imprimante, touchez le bouton du diamant.
  • Page 17 M o d i f i c a t i o n d e s r é g l a g e s d e l ' a f f i c h a g e Pour modifier le rétroéclairage, le son (bip) et les autres options standard de Windows, à...

  • Page 18: Élimination De Bourrages Papier

    5. Nettoyez le rouleau d’entraînement à l'aide d'une petite brosse à soie douce (par exemple une brosse à dents) si vous observez une accumulation d’adhésif ou la présence d’une étiquette enroulée autour du rouleau. 6. Rechargez le papier, puis fermez le déflecteur d'étiquettes et le capot du compartiment papier.
  • Page 19 Problème Solution bourrage d'étiquettes au niveau du rouleau d'impression. Fermez complètement le capot du compartiment du papier. L'impression présente Chargez correctement le papier / des espaces vides ou Assurez-vous de l'absence de tout est trop claire. défaut. Fermez complètement le capot du compartiment du papier.

  • Page 20: Codes D'erreur

    Codes d'erreur Le tableau suivant présente certains codes d'erreur courants qui peuvent s'afficher. Contactez votre administrateur système en cas d'affichage d'un code non répertorié. Code(s) Description 004 - 005 Le format du papier est incorrect. Chargez un format de papier approprié. 267 - 271 Erreur de communication.

  • Page 21: R E F E R Ê N C I A R Á P I D A

    C a r r e g a r a b a t e r i a Carregue a bateria principal utilizando um carregador ® de bateria Monarch  Consulte a Lista de acessórios 6057 relativa aos modelos de carregadores de bateria.  Consulte a documentação fornecida com o carregador para obter instruções adicionais.
  • Page 22 S u b s t i t u i r a b a t e r i a p r i n c i p a l Retire sempre a bateria principal da impressora ao armazenar a impressora durante um mês ou mais. Mantenha a impressora na vertical com uma mão e prima o botão de libertação da bateria na pega com a outra mão.
  • Page 23 C a r r e g a r c o n s u m í v e i s 1. Ligue a impressora. Pode ter de aguardar alguns segundos até que o ambiente de trabalho esteja carregado. Botão de alimentação 2.

  • Page 24: Carregar Para O Modo Não Destacável

    5. Coloque um rolo de consumível no respectivo suporte para que este desenrole desde a parte inferior. 6. Carregue os consumíveis para o modo de impressão pretendido: Destacável ou não destacável. Carregar para o modo não destacável 1. Coloque o consumível sobre o rolo de impressão, a barra de destacamento e o deflector de etiquetas.

  • Page 25: Carregar Para O Modo Destacável

    Carregar para o modo destacável 1. Destaque e elimine os primeiros 10 cm de etiquetas do papel de revestimento. 2. Mantenha a impressora na vertical e prima suavemente o deflector de etiquetas. 3. Coloque o consumível sobre o rolo de impressão, sobre a barra de destacamento e por baixo do deflector de etiquetas.
  • Page 26 U t i l i z a r o P a i n e l d e c o n t r o l o Para aceder ao painel de menu iniciar, toque no botão de Esmeralda. Para aceder ao painel de controlo da impressora, toque no botão Diamante.

  • Page 27: Limpar A Cabeça De Impressão, O Sensor De Marca Preta E O Rolo De Impressão

    A l t e r a r a s D e f i n i ç õ e s d o v i s o r Para alterar a retroiluminação, o som (sinal) e outras opções padrão do Windows, Para aceder ao painel de controlo da impressora, toque no botão de Esmeralda, seleccione Definições, Painel de Controlo.

  • Page 28: Limpar A Janela E O Visor Do Scanner

    5. Limpe o rolo de impressão com uma escova de cerdas suaves seca (como por exemplo uma escova de dentes) quando verificar que existe uma acumulação considerável de adesivo ou quando uma etiqueta estiver enrolada em torno do rolo de impressão. 6.
  • Page 29 D e t e c ç ã o e r e s o l u ç ã o d e p r o b l e m a s Esta secção indica problemas comuns e respectivas soluções. Problema Solução A impressora não Instale uma bateria totalmente carregada.

  • Page 30: Códigos De Erro

    Códigos de erro A seguir encontram-se alguns códigos de erro comuns que poderá receber. Contacte o Administrador do Sistema se receber algum código não indicado aqui. Código(s) Descrição 004 - 005 O tamanho do consumível está incorrecto. Carregue os consumíveis correctos. 267 - 271 Erro de comunicação.

  • Page 31: Referencia Rápida

    R E F E R E N C I A R Á P I D A Esta Referencia rápida contiene información de carga de papel y procedimientos generales de cuidado y ® mantenimiento para la impresora Pathfinder 6057. Para obtener información más detallada, consulte el Manual del operador disponible en nuestro sitio Web (www.monarch.com).
  • Page 32 C a m b i o d e l a b a t e r í a p r i n c i p a l Cuando vaya a guardar la impresora durante un mes o por más tiempo, siempre saque la batería de la impresora. Sostenga la impresora hacia arriba con una mano y presione el botón de liberación de la batería de la manija con la otra mano.
  • Page 33 C a r g a d e p a p e l 1. Encienda la impresora. Puede ser necesario esperar unos cuantos segundos para que se cargue el escritorio. Botón de encendido 2. Presione los botones del seguro y abra la cubierta del papel.

  • Page 34: Carga En El Modo No Desprendible

    5. Coloque el rollo de papel en el sujetador de papel de manera que se desenrolle desde la parte inferior. Cargue el papel para el modo de impresión que desee: Desprendible y no desprendible. Carga en el modo no desprendible 1.

  • Page 35: Carga En El Modo Desprendible

    Carga en el modo desprendible 1. Desprenda y deseche las primeras cuatro pulgadas de etiqueta del papel protector. 2. Sostenga la impresora hacia arriba y presione hacia abajo con gentileza en el deflector de etiqueta. 3. Alimente el papel sobre el rodillo de platina, sobre la barra de desprendimiento y debajo del deflector de etiqueta.
  • Page 36 U s o d e l p a n e l d e e n t r a d a Para abrir el menú de la impresora en Inicio, toque el botón de Esmeralda. Para acceder al panel de entrada de la impresora, toque el botón de Diamante.

  • Page 37: Limpieza Del Cabezal De Impresión, El Sensor De Marca Negra Y El Rodillo De Platina

    C a m b i o d e l a s c o n f i g u r a c i o n e s d e p a n t a l l a Para cambiar la luz de fondo, el sonido (bip) y otras opciones de Windows estándar, seleccione Configuración, Panel de control desde el Menú...

  • Page 38: Limpieza De La Ventana Y La Pantalla Del Escáner

    5. Limpie el rodillo de platina con un cepillo de cerdas suaves seco (como un cepillo de dientes) cuando vea una acumulación importante de adhesivo o cuando las etiquetas se enreden en el rodillo de platina. 6. Vuelva a cargar el papel, cierre el deflector de etiqueta y la cubierta del papel.
  • Page 39 S o l u c i ó n d e p r o b l e m a s Esta sección enumera algunos problemas comunes y sus soluciones. Problema Solución La impresora no Cambie a una batería completamente imprime. cargada. Cargue el papel correctamente.

  • Page 40: Códigos De Error

    Códigos de error Los siguientes son algunos códigos de error comunes que puede recibir. Consulte al administrador del sistema si recibe cualquier código no enumerado aquí. Código(s) Descripción 004 - 005 Tamaño de papel incorrecto. Vuelva a cargar el papel correcto. 267 - 271 Error de comunicación.
