Georgia Pacific 56767A Reference Manual

Bracket Mount | Montaje del soporte | Montage sur des supports
The steps below describe using a mounting bracket (#54019 sold separately) to
fasten the dispenser to a wall.
Las siguientes instrucciones describen cómo utilizar un soporte de montaje
(n.º 54019 que se vende por separado) para asegurar el dispensador a la pared.
Les étapes ci-dessous décrivent l'utilisation d'un support de montage (no 54019;
vendus séparément) pour fixer le distributeur au mur.
1 With top level and the arrow on the bracket
pointing up, secure bracket to wall with two
anchored screws using the keyhole slots
indicated. NOTE: Top of the bracket should
be at least 4.25" below any grab bars or other
objects to ensure clearance for loading.
Con la parte superior y la flecha del soporte
hacia arriba, asegure el soporte a la pared con
dos tornillos fijados en las ranuras perforadas
indicadas. NOTA: La parte superior del
soporte debe estar al menos 4,25" por debajo
de cualquier barra de agarre u otros objetos
para asegurar que queda el espacio necesario
para cargar el papel.
Avec le dessus du support de niveau et la flèche
pointant vers le haut, fixez le support au mur
avec deux vis ancrées, dans les fentes indiquées.
REMARQUE : Le dessus du support devrait être
à au moins 4,25" (10,75 cm) sous toute barre
d'appui ou autre élément afin de faciliter la
recharge du distributeur.
2
Fit dispenser on bracket engaging all clips as
indicated. Lock into place by gently pulling
down until it clicks into place.
Ajuste el dispensador sobre el soporte fijando
todas las trabas como se indica. Asegúrelo en
su lugar presionando suavemente hacia abajo
hasta escuchar un "clic".
Installez le distributeur sur le support en
engageant toutes les attaches, comme
indiqué. Fixez-le en place en tirant doucement
vers le bas jusqu'à ce qu'il se mette en place
avec un clic.
3 Installation is complete. For instructions on
how to load tissue, proceed to the last page.
Terminó la instalación. Para obtener
instrucciones sobre cómo colocar pañuelos de
papel, consulte la última página.
L'installation est terminée. Pour obtenir des
instructions sur la manière de charger le papier,
reportez-vous à la dernière page.
4.25"
click
clic
cliquez
REFERENCE GUIDE: 56767A, 56790A, 56782,
56782KB, 56790AKB

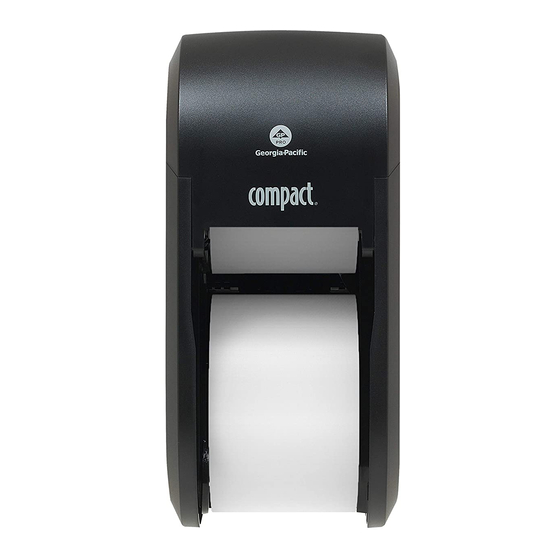

Compact® Vertical 2-Roll Tissue Dispenser
For questions regarding Si tiene preguntas sobre este
this dispenser or for dispensador o desea adquirir
replacement parts, please piezas de repuesto, llame al
call: 1-866-HELLO GP número: 1-866-HELLO GP
(1-866-435-5647). (1-866-435-5647).
Visit gppro.com to learn Visite el sitio web gppro.com
more about all of our para conocer más sobre
products and solutions. nuestros productos y
soluciones.
56767A, 56790A
56782
Replacement Parts | Piezas de repuesto | Pièces de rechange
1-866-435-5647 www.gppro.com
Key
Llave
Clé
#50504
Refill
Repuesto
Recharge
G-100513 REV D
Pour toutes questions
concernant ce distributeur
ou pour des pièces de
rechange, veuillez composer
le 1-866-HELLO GP
(1-866-435-5647).
Visitez gppro.com pour en
savoir plus sur l'ensemble de
nos produits et de nos
solutions.
6.20 in
7.30 in
Spindle Assembly
Mounting Bracket
Conjunto de eje Soporte de montaje
Ensemble tige Support de montage
#56711 #54019
#56713KB
(KOLO™ version)
© 2018 GP PRO. All rights reserved.
13.62 in
