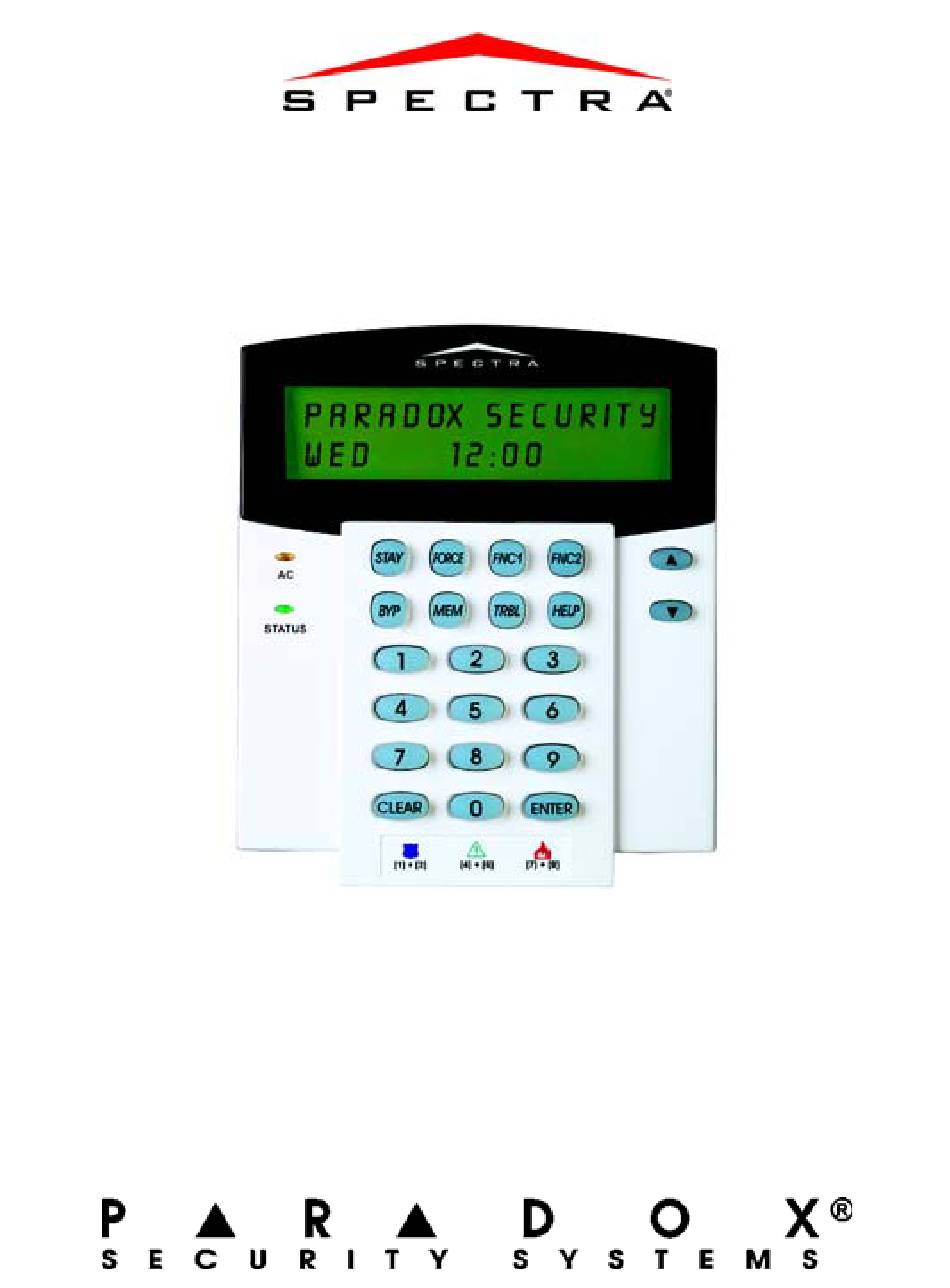

- Page 1 1641 Keypad V1.10 Installation Guide English, Español, Français Includes the Standard, Croatian, Greek, Hebrew and Russian character tables...
-
Page 3: Table Of Contents
TABLE OF CONTENTS English ................3 Labels .................. 3 Options ................4 Keypad Zone Sending............. 4 Keypad Zone Requires 1kΩ EOL Resistor......5 Keypad Zone Set To Keypad Zone 1 or 2....... 5 Keypad Tamper Supervision ........... 5 Status LED Follows Arming Status of Partition 1 or 2 ..... 6 Zone Display ................ - Page 4 Envio de Zona en Teclado ............ 18 Zona en Teclado Requiere Resistencia RFL de 1kΩ.... 18 Zona en Teclado Configurada como Zona 1 ó 2....18 Supervisión de Antisabotaje en Teclado....... 19 EI LED de Estado Sigue la Condición de Armado de Partición 1 ó...
-
Page 5: English
English The 1641 LCD Keypad includes a programmable 32-character LCD screen, zone input and a PGM output, as well as supporting the use of the Paradox Memory Key. All of the LCD keypad’s features and options can only be accessed through the keypad’s programming mode. -
Page 6: Options
[101] to [116] = Zone 1 to Zone 16 = Partition 1 [133] = Partition 2 [134] = Keypad Name (default: “Paradox Security”) [135] [500] to [507] = Notes (this is what the user will see when the [ ] key HELP is pressed) [2] Options... -
Page 7: Keypad Zone Requires 1Kω Eol Resistor
The Keypad Zone Sending option must be enabled when: • You are using both of the control panel’s keypad zones and at least one keypad zone is from a 1641 LCD Keypad module. • You are using the keypad zones of other types of keypads and the keypad zone definition of the 1641 LCD Keypad module (keypad zone 1 or zone 2;... -
Page 8: Status Led Follows Arming Status Of Partition 1 Or 2
Section [2] — Option [8] = International 24-hour clock (default) On = U.S. 12-hour clock The 1641 LCD Keypad can display the time using the 24-hour clock (option [8] off) or using the 12-hour (US) clock with the a.m. and p.m. 6 Installation Guide... -
Page 9: Keypad Code
ENTER 00 = Keypad’s PGM output is disabled 01 = Keypad’s PGM will follow the Global PGM event programmed in the Spectra control panel 02 = The keypad’s PGM output is activated or deactivated by pressing and holding the [... -
Page 10: Write Key
US patents may apply: 6215399, 6111256, 5751803, 5721542, 5287111, 5119069, 5077549, 5920259, 5886632. Canadian and international patents may also apply. Spectra is a trademark or registered trademark of Paradox Security Systems Ltd. or its affiliates in Canada, the United States and/or other countries. -
Page 11: Français
Français Le clavier à ACL 1641 comprend un écran à ACL programmable de 32 caractères, une entrée de zone et une sortie PGM et accepte la clé de mémoire Paradox. Toutes les caractéristiques et options du clavier à ACL peuvent seulement être accédées via le mode de programmation du clavier. -
Page 12: Options
Les lettres indiquent le style de caractère courant. Appuyer sur la touche [ ] pour le changer : [101] TEXTe [sp] = majuscule (upper case) ZONE un = minuscule (lower case) = spécial (special) Le curseur indique le caractère sélectionné. Appuyer sur les touches [ ] ou [ ] pour faire défiler les caractères. -
Page 13: Envoi De Zone De Clavier
1641; • des zones de clavier d’autres types de clavier sont utilisées et que la définition du module de clavier à ACL 1641 (zone de clavier 1 ou 2; option [2] touche [3]) concorde avec celle d’un autre clavier connecté. -
Page 14: Zone De Clavier Réglée À Zone 1 Ou 2
Désactivée = zone de clavier 1 (par défaut) Activée = zone de clavier 2 Le système Spectra accepte deux zones de clavier et cette option détermine si l’entrée de zone de clavier intégrée est désignée zone de clavier 1 ou zone de clavier 2. -
Page 15: Base Horaire
Désactivée = horloge internationale de 24 heures (par défaut) Activée = horloge des États-Unis de 12 heures Le clavier à ACL 1641 peut afficher l’heure selon le système de 12 heures (États-Unis) avec les indications a.m. et p.m. (option [8] activée) ou selon le système de 24 heures (option [8] désactivée). -
Page 16: Sortie Pgm Du Clavier
00 = La sortie PGM du clavier est désactivée. 01 = La sortie PGM du clavier suit l’événement de sortie PGM global programmé dans le panneau de contrôle Spectra. 02 = La sortie PGM du clavier est activée ou désactivée en appuyant sur la touche [ 1] et en la maintenant enfoncée. - Page 17 5920259, 5886632. Des brevets canadiens et internationaux peuvent également s'appliquer. Spectra est une marque de commerce ou une marque de commerce déposée de Systèmes de sécurité Paradox Ltée ou de ses sociétés affiliées au Canada, aux États-Unis et/ou dans d’autre pays.
-
Page 18: Español
Español El Teclado LCD 1641 incluye una pantalla LCD programable de 32 caracteres, una entrada de zona y una salida PGM y acepta la Llave de Memoria Paradox. Las funciones y opciones del teclado LCD sólo pueden ser accedidas mediante el Modo de Programación del Teclado. -
Page 19: Opciones
El LED de Estado Sigue la Partición 2 Partición 1 Condición de Armado de Visual. Zonas Múltiples Habilitada Deshabilitada Recorrer Vizuali. de Zonas Deshab. (sólo Habilitada si [6] = ON) Formato del Tiempo EE.UU Internacional (a.m./p.m.) Negrita = De fábrica Spectra (1641) 17... -
Page 20: Envio De Zona En Teclado
Teclado LCD 1641. • Se usan las zonas en teclado de otros tipos de teclados y la definición de zona en teclado del módulo de Teclado LCD 1641 (zona en teclado 1 o 2; Opción [2] tecla [3]) corresponde con aquella del otro teclado conectado. -
Page 21: Supervisión De Antisabotaje En Teclado
Si las zonas 3 y 4 estuvieran abiertas, la pantalla mostrará el mensaje: ZonA abierta 3 4. Esta pantalla se alterna con la pantalla de estado del sistema. El Recorrido de Zonas en Pantalla muestra la etiqueta y estado de la Spectra (1641) 19... -
Page 22: Formato De Hora
zona, una zona a la vez en la pantalla. Si la zona 3 fuera abierta, la pantalla mostrará el mensaje: zona abierta [3] etiqueta de zona Formato de Hora Sección [2] — Opción [8] Off = Reloj internacional de 24 horas (de fábrica) On = Reloj EE.UU de 12 horas El Teclado LCD 642 puede mostrar la hora usando el reloj de 12 horas (EE.UU) con las indicaciones a.m. -
Page 23: Leer De Llave
00 = La salida PGM del teclado está deshabilitada 01 = La PGM del teclado seguirá el evento de PGM Global programado en la central Spectra. 02 = La salida PGM del teclado es activada o desactivada al mantener pulsada la tecla [ [5] Leer de Llave Use esta función para copiar los contenidos de una Llave de... - Page 24 EE.UU. podría aplicarse 6215399, 6111256, 5751803, 5721542, 5287111, 5119069, 5077549, 5920259, 5886632 Patentes canadienses e internacionales también podrían aplicarse. Spectra es una marca de comercio o marca registrada de Paradox Security Systems o de sus afiliados en Canadá, Estados Unidos y/o otros países.
- Page 25 - La entrada Z2 está reservada para uso Paradox futuro - Spectra Control Panel Terminals - Door Contact (example) - bornes du panneau de contrôle Spectra - contact de porte (exemple) - Terminales de la Central Spectra - Contacto de Puerta (ejemplo) - Anti-tamper Switch - 1KΩ...
- Page 26 Character Sets / Jeux de caractères / Juego de Caracteres Table/Tableau/Tabla 4: Standard [UC] [LC] [SP] XI / X2 / X3 / X4 X1 / X2 / X3 / X4 X1 / X2 / X3 / X4 A / B / C / 1 a / b / c / - Û...
- Page 27 Table/Tableau/Tabla 5: Croatian Character Set [UC] [LC] [SP] XI / X2 / X3 / X4 X1 / X2 / X3 / X4 X1 / X2 / X3 / X4 A / B / C / 1 a / b / c / - đ...
- Page 28 Table/Tableau/Tabla 7: Hebrew Character Set [UC] [LC] [SP] X1 / X2 / X3 / X4 X1 / X2 / X3 / X4 X1 / X2 / X3 / X4 1 / ג / ב / א A / B / C / - a / b / c / : 2 / ו...
- Page 29 Notes...
- Page 32 780 Industriel Blvd., Saint-Eustache (Quebec) J7R 5V3 CANADA Tel.: (450) 491-7444 Fax: (450) 491-2313 www.paradox.ca PRINTED IN CANADA - 04/2004 1641-TI00...
