Ceiling Fan Installation Manual
P2570
93089925_A

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Progress Lighting P2570

Summary of Contents for Progress Lighting P2570

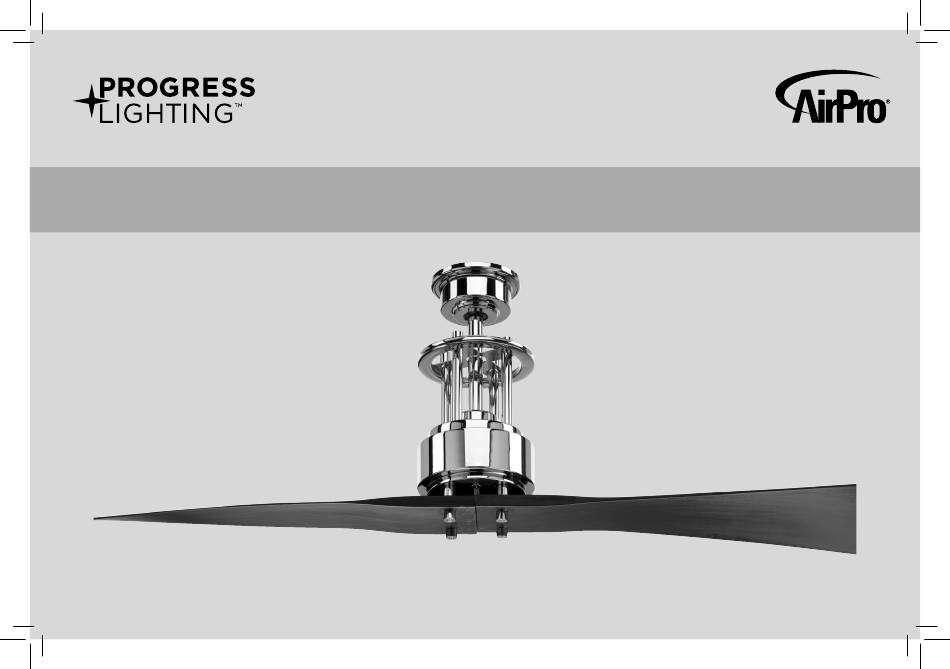

  • Page 1 Ceiling Fan Installation Manual P2570 93089925_A...
  • Page 2 Limited Lifetime Warranty Progress Lighting fan motors are warranted to the original purchaser to be free of electrical and/or mechanical defects for so Date Purchas ed long as the original purchaser owns the fan. Pull chain switches, reverse switches, capacitors and metal finishes are warranted to be free from defects in materials or workmanship for a period of 1 year from the date of purchase.

  • Page 3: Table Of Contents

    Safety Rules..................................... Unpacking Your Fan ..................................Installing Your Fan ..................................Operating Your Transmitter ................................Care of Your Fan ................................... Troubleshooting .................................... Specifications ....................................Table of Contents...

  • Page 4: Safety Rules

    1. To reduce the risk of electric shock, insure electricity has been turned off 9. To avoid personal injury or damage to the fan and other items, be at the circuit breaker or fuse box before beginning. cautious when working around or cleaning the fan. 2.

  • Page 5: Unpacking Your Fan 2

    Unpack your fan and check the contents. You should have the following items: 10. Loose parts bag containing: 1. Fan blades (5) 6. Fan motor assembly 2. Canopy assembly 7. Remote control a. Blade attachment hardware 3. Ball/downrod assembly 8. 12V MN21/A23 battery (4 screws, 4 metal washers ) 4.

  • Page 6: Installing Your Fan

    To hang your fan where there is an existing QUALIFIED ELECTRICIAN IF IN DOUBT. fixture but no ceiling joist, you may need an installation hanger bar as shown in Figure 4 (available at your Progress Lighting Retailer). 3. Installing Your Fan...
  • Page 7 Hanging the Fan Remove the Motor Wires Canopy Ring Ball/Downrod REMEMBER to turn off the power. Follow the Assembly steps below to hang your fan properly. Ceiling Canopy NOTE: This ceiling fan is supplied with two types of hanging assemblies; the standard ceiling Canopy Ring Canopy Cover installation using the downrod with ball and socket...
  • Page 8 Motor WARNING Collar Screw and Lock Washer FAILURE TO PROPERLY INSTALL (3 of 6 Places) CLEVIS PIN AS NOTED IN STEP 5 COULD RESULT IN FAN LOOSENING AND POSSIBLY FALLING. Canopy NOTE: If a longer downrod is needed, take out Bottom Remove the screw located in the hanger ball, lower the...
  • Page 9 Installing Fan to CUL Listed the Electrical Box Outlet Box WARNING TO REDUCE THE RISK OF FIRE, ELECTRIC Mounting SHOCK OR OTHER PERSONAL INJURY. MOUNT Screws (Supplied FAN ONLY TO AN OUTLET BOX OR with Outlet Box) SUPPORTING SYSTEM MARKED ACCEPTABLE 120V FOR FAN SUPPORT AND USE THE MOUNTING Groove...
  • Page 10 Make the Electric Outlet Box Connections Green or bare White (Neutral) WARNING: To avoid possible electrical shock, copper (ground) be sure electricity is turned off at the main fuse box Black (Hot) before wiring. Step 1. Motor to House Supply Wires Electrical Black ("AC IN L") Ground (green) Connections: Connect the WHITE wire (Neutral)
  • Page 11 Close-to-Ceiling Mounting Finishing the Fan Outlet Box Installation Remove the fan from the tab on the hanger bracket. Secure the canopy to the hanger bracket Standard Ceiling Mounting with four screws included with your fan. (Fig. 15) Hanger Raise up canopy ring and line up the 4 tabs with Screws Bracket the 4 grooves on the canopy.
  • Page 12 Attaching the Fan Blades Step 1. Align the holes from the blade to the holes from the motor, and secure the blade in place by using the screws and metal washers with the allen wrench provided. (Fig. 16) Step 2. Repeat this process to attach the other blades.
  • Page 13 Blade Balancing Installing the battery WARNING TO REDUCE THE RISK OF PERSONAL INJURY, DO NOT BEND THE BLADE All blades are grouped by weight. Because Your DC brushless motor is equipped with an HOLDERS WHILE INSTALLING, natural woods very in density, the fan may automatically learned type remote control.

  • Page 14: Operating Your Transmitter

    Remote Control Button Definitions: NOTE: If the self calibration test failed, turn the AC 2. Over 80W protection: When the receiver detects These six buttons are used to set the fan speed as power off; restore power and process the self motor power consumption which is greater than 80W, follows: calibration test again.
  • Page 15 Speed settings for warm or cool weather depend on factors such as the room size. Ceiling height, number of fans and so on. NOTE: To operate the reverse function on this fan, press the reverse button while the fan is running. Warm weather - (Forward) A downward airflow creates a cooling effect as shown in Fig.

  • Page 16: Care Of Your Fan

    Here are some suggestions to help you maintain your 3. You can apply a light coat of furniture polish to the wood blades for additional protection and enhanced beauty. Cover small scratches with a light application 1. Because of the fan's natural movement, some of shoe polish.

  • Page 17: Troubleshooting

    Problem Solution 1. Check circuit fuses or breakers. Fan will not start. 2. Check line wire connections to the fan and switch wire connections in the switch housing. CAUTION: Make sure main power is off. 3. Check to make sure the dip switches from the transmitter and receiver are set to the same frequency. Fan sounds noisy.

  • Page 18: Specifications

    2.08 1951.56 17.41 19.84 56" 2.10' 0.43 32.67 6767.71 High These are approximate measures. They do not include Amps and Wattage used by the light kit. 2017 Progress Lighting, Inc. 701 Millennium Blvd., Greenville, SC 29607 All Rights Reserved Specifications...
  • Page 19 Manual de Instalación del Ventilador de Techo P2570 93089925_A...
  • Page 20 Numero de vendedor Con comprobante de compra, el comprador original podrá devolver el ventilador defectuoso al lugar de compra, durante los primeros 30 días, para su reemplazo. Pasados los 30 días, el comprador original DEBE contactarse con Progress Lighting al (864) 785247221646 678-1000 para la reparación o el reemplazo, que se determinará...
  • Page 21 Normas de seguridad ..................................Cómo desembalar el ventilador ..............................Cómo instalar el ventilador ................................Operando su transmisor ................................Cómo cuidar del ventilador ................................Resolución de problemas ................................Especificaciones .................................... Tabla de Contenido...

  • Page 22: Normas De Seguridad

    1. Para reducir el riesgo de eléctrocución, asegurarse de que la eléctricidad se 9. Para evitar lesiones personales o da os al ventilador y otros articulos, ha desactivado en el cortacircuitos o caja de fusibles antes de comenzar. tener cuidado al trabajar cerca del ventilador o al limpiarlo. 2.

  • Page 23: Cómo Desembalar El Ventilador 2

    Desembalar el ventilador y revisar el contenido. Debe tener los siguientes elementos: 10. Dos bolsas de piezas pequeñas: 1. Juego de aspas (2) 6. Conjunto de motor del ventilador 2. Escudete superior 7. Control remoto a. Piezas de fijación de las aspas 3.

  • Page 24: Cómo Instalar El Ventilador

    Para colgar su ventilador donde ya existe una DISTRIBUCION instalación pero no una viga de techo, es possible que se necesite una instalación de barra de suspención como se muestra la Figura 4 (disponible en su distribuidor Progress Lighting). 3. Cómo instalar el ventilador...
  • Page 25 Colgar el Ventilador Cables del motor Posición de bloqueo de Retire el anillo de la cubierta entrada del conector Montaje con RECUERDE apagar la corriente. Siga estos pasos bola/varilla para colgar su ventilador correctamente. Cubierta del techo Anillo de la NOTA: Este ventilador de techo incluye dos tipos cubierta de montajes colgantes;...
  • Page 26 (asegúrese de que las ranuras queden más largar disponibles en cualquier tienda Cubierta Anillo de la en la parte superior). Luego continúe Progress Lighting) del techo cubierta colocando la tapa del techo sobre el collar en la parte superior del motor. (Figura 10) Opción 2:...
  • Page 27 Instalación del Ventilador Caja de distribución Lengüeta aprobada por CUL a la Toma de Corriente ADVERTENCIA Tornillos de PARA REDUCIR EL RIESGO DE FUEGO, montaje DESCARGA ELÉCTRICA U OTRAS LESIONES PERSONALES. MONTE EL VENTILADOR (incluidos con la Cables SOLAMENTE A UNA TOMA DE CORRIENTE O toma de corriente) SISTEMA DE SOPORTE MARCADO COMO Ranura de...
  • Page 28 Realizar las Conexiones Caja de Eléctricas distribucion Verde o de cobre Blanco (neutral) (a tierra) ADVERTENCIA: Para envitar la posibilidad de un choque eléctrico, asegurese de apagar la Negro (con corriente) corriente eléctrica desde el circuito central. Paso 1. Haga las conexiones de la caja de Negro ("AC IN L") Verde (a tierra) distribucion a el Receptor de la manera siguiente;...
  • Page 29 Finalizar la Instalación del Montaje junto al techo Ventilador Toma de Quite el ventilador del gancho en el soporte corriente colgante. Apriete la cubierta en el soporte colgante Montaje en techo estándar con los cuatro tornillos del ventilador incluidos. Soporte de (Fig.
  • Page 30 Instalacion de las Aspas Paso 1. Alinee los agujeros de la aspa en los orificios del motor, y asegurar la aspa en su lugar con las tornillos y arandelas de metal con la Ilave Allen incluida. (Fig. 16) Paso 2. Repita este proceso para unir las otras dos aspas.
  • Page 31 Instalación de la Bateria Balanceo de las Aspas ADVERTENCIA PARA REDUIR RIESGO DE LESIONES Su motor DC sin escobillas está equipado con un PERSONALES. NO DOBLAR LOS SUJET Todas las aspas están agrupadas por peso. ADORES DE ASPAS MIENTRAS SE mando a distancia con funciones automáticas Debido a que la desidad de las maderas REALIZA LA INSTALACIÓN.

  • Page 32: Operando Su Transmisor

    Defifinición de botón del control remoto ventilador se apaga cuando la prueba de 2. Protección contra más de 80W: Cuando el receptor Estos seis botones se utilizan para ajustar la velocidad autocalibración ha acabado. La puebra de detecta que el consumo de energía del motor es de más de 80W, la alimentación del receptor se detiene y del ventilador: autocalibración durará...
  • Page 33 Los ajustérs de velocidad para clima caliente o frío dependen de factores como el tamano del cuarto, la altura del techo, cantidad de ventiladores, etc. NOTA: Para activar el funcionamiento inverso de este ventilador, pulse el botón reverse (invertir) mientras está en marcha. Clima cálido - (Hacia adelante) Un movimiento descendente de aire crea un efecto de enfriamiento cómo se musetra en la Figura 20.

  • Page 34: Cómo Cuidar Del Ventilador

    He aqui algunas sugerencias para ayudarle el 3. Se puede aplicar una capa ligera de pulidor para mantenimiento del ventilodor. muebles a las aspas de madera para brindar protección adicional y realzar su belleza. Cubrir los rayones 1. Debido al movimiento natural del ventilador, pequeños con una ligera aplicación de betún para algunas conexiones se podrian aflojar.

  • Page 35: Resolución De Problemas 14

    Problema Solución 1. Revisar los fusibles o interruptores de circuitos. El ventilador no arranca. 2. Verificar las conexiones de cables de linea al ventilador y conexiones de cable del interruptor. PRECAUCIÓN: Asegurarse de que la fuente pricipal de electricidad esté desactivada. 3.

  • Page 36: Especificaciones

    Baja 17.41 19.84 2.10' (142 cm) 0.43 32.67 6767.71 Alta Estas son mediciones aproximadas. No incluyen los Amperios y vatios usado por el juego de iliminación. 2017 Progress Lighting, Inc. 701 Millennium Blvd., Greenville, SC 29607 All Rights Reserved Especificaciones...
