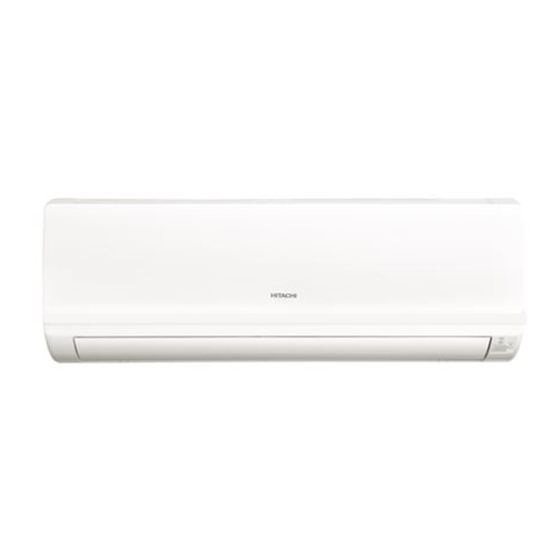

Page 1 SPLIT TYPE AIR CONDITIONER INDOOR UNIT/OUTDOOR UNIT MODEL RAK-50NH5 INDOOR UNIT RAK-50NH5 Instruction manual Manual de instrucciones Page 1~26 Página 105~130 To obtain the best performance and ensure years of trouble Para obtener el mejor funcionamiento y asegurar años de free use, please read this instruction manual completely.
Page 2: Safety Precaution
SAFETY PRECAUTION Please read the “Safety Precaution” carefully before operating the unit to ensure correct usage of the unit. Pay special attention to signs of “ Warning” and “ Caution”. The “Warning” section contains matters which, if not observed strictly, may cause death or serious injury. The “Caution” section contains matters which may result in serious consequences if not observed properly.
Page 3 PRECAUTIONS DURING OPERATION The product shall be operated under the manufacturer specification and not for any other intended use. Do not attempt to operate the unit with wet hands, this could cause fatal accident. When operating the unit with burning equipments, regularly ventilate the room to avoid oxygen insufficiency.
Page 4: Names And Functions Of Each Part
MODEL NAME AND DIMENSIONS MODEL WIDTH (mm) HEIGHT (mm) DEPTH (mm) RAK-50NH5 MULTI-AIR CONDITIONER With this multi-air conditioner, several indoor units can be connected to one outdoor unit to be driven. You can operate the required number of indoor units. Combination of Operations:...
Page 5: Indoor Unit Indicators
INDOOR UNIT INDICATORS FILTER LAMP When the device is operated for a total of about 100 hours, the FILTER lamp lights to indicate that it is time to clean the filter. OPERATION LAMP This lamp lights during operation. TEMPORARY The OPERATION LAMP flashes in the following cases SWITCH during heating.
Page 6: Remote Control Unit Names/Functions
NAMES AND FUNCTIONS OF REMOTE CONTROL UNIT REMOTE CONTROLLER This controls the operation of the indoor unit. The range of control is about 7 meters. If indoor lighting is controlled electronically, the range of control may be shorter. This unit can be fixed on a wall using the fixture provided. Before fixing it, make sure the indoor unit can be controlled from the remote controller.
Page 7: Auto Restart Control
VARIOUS FUNCTIONS I Auto Restart Control If there is a power failure, operation will be automatically restarted when the power is resumed with previous operation mode and airflow direction. (As the operation is not stopped by remote controller.) If you intend not to continue the operation when the power is resumed, switch off the power supply. When you switch on the circuit breaker, the operation will be automatically restarted with previous operation mode and airflow direction.
Page 8: Heating Operation
HEATING OPERATION Use the device for heating when the outdoor temperature is under 21°C. When it is too warm (over 21°C), the heating function may not work in order to protect the device. In order to keep reliability of the device, please use this device above -15°C of the outdoor temperature. Press the FUNCTION selector so that the display indicates (HEAT).
Page 9: Dehumidifying Operation
DEHUMIDIFYING OPERATION Use the device for dehumidifying when the room temperature is over 16°C. When it is under 15°C, the dehumidifying function will not work. Press the FUNCTION selector so that the display indicates (DEHUMIDIFY). ˚ The FAN SPEED is set at LOW automatically. The FAN SPEED button does not work.
Page 10: Cooling Operation
COOLING OPERATION Use the device for cooling when the outdoor temperature is –10~43°C. If in doors humidity is very high (80%), some dew may form on the air outlet grille of the indoor unit. Press the FUNCTION selector so that the display indicates (COOL).
Page 11: Fan Operation
FAN OPERATION You can use the device simply as an air circulator. Use this function to dry the interior of the indoor unit at the end of summer. Press the FUNCTION selector so that the display indicates (FAN). Press the (FAN SPEED) button.
Page 12: How To Cancel Reservation
HOW TO SET THE TIMER Time, Day, Month Set the current month and TIME, DAY, day with the TIMER control After you change the MONTH button. batteries; (current time, day, month) OFF TIMER RESET ON TIMER OFF-Timer Press the (OFF-TIMER) button.
Page 13 Set the current time with the Press the (TIME) button again. Press the TIMER control button. The time indication starts lighting (TIME) button. instead of flashing. The time indication will disappear automatically in 10 second. To check the current time setting, press the (TIME) button twice.
Page 14 HOW TO SET THE SLEEP TIMER Set the current time at first if it is not set before (see the pages for setting the current time). Press the (SLEEP) button, and the display changes as shown below. Mode Indication 1 hour 2 hours 3 hours 7 hours...
Page 15 Explanation of the sleep timer The device will control the FAN SPEED and room temperature automatically so as to be quiet and good for people’s health. NOTE If date or current time is not set, sleep timer can not be set. If you set the sleep timer after the off-, on/off- or off/on-timer has been set, the sleep timer becomes effective instead of the off-, on/off- or off/ on-timer set earlier.
Page 16: Adjusting Air Deflector
ADJUSTING THE AIR DEFLECTOR Adjustment of the conditioned air in the upward and downward directions. The horizontal air deflector is automatically set to the proper angle suitable for each operation. The deflector can be swung RESET up and down continuously and also set to the desired angle using the “...
Page 17: To Exchange Batteries In Remote Controller
HOW TO EXCHANGE THE BATTERIES IN THE REMOTE CONTROLLER Remove the cover as shown in the figure and take out the Push and pull to the old batteries. direction of arrow Install the new batteries. The direction of the batteries should match the marks in the case.
Page 18: Suitable Room Temperature
THE IDEAL WAYS OF OPERATION Suitable Room Temperature Install curtain or blinds Warning It is possible to Freezing temperature reduce heat is bad for health and a entering the waste of electric power. room through windows. Ventilation Effective Usage Of Timer At night, please use the “OFF or ON timer Caution operation mode”, together with your wake up...
Page 19 FOR USER’S INFORMATION The Air Conditioner And The Heat Source In The Room Caution If the amount of heat in the room is above the cooling capability of the air conditioner (for example: more people entering the room, using heating equipments and etc.), the preset room temperature cannot be achieved.
Page 20 ATTACHING THE AIR CLEANSING FILTERS CAUTION Cleaning and maintenance must be carried out only by qualified service personal. Before cleaning, stop operation and switch off the power supply. Open the front panel. Pull up the front panel by holding it at both sides with both hands.
Page 21: Maintenance
MAINTENANCE CAUTION Cleaning and maintenance must be carried out only by qualified service personal. Before cleaning, stop operation and switch off the power supply. AIR FILTER Clean the air filter, as it removes dust inside the room. In case the air filter is full of dust, the air flow will decrease and the cooling capacity will be reduced.
Page 22 Washable Front Panel Remove the front panel and wash with clean water. Wash it with a soft sponge. After using neutral detergent, wash thoroughly with clean water. When front panel is not removed, wipe it with a soft dry cloth. Wipe the remote controller thoroughly with a soft dry cloth.
Page 23: Regular Inspection
CAUTION Cleaning and maintenance must be carried out only by qualified service personal. Before cleaning, stop operation and switch off the power supply. MAINTENANCE AT BEGINNING OF LONG OFF PERIOD Run the unit by setting the operation mode to (COOL), the temperature to 32°C and the fan speed to HI for about half a day on a fine day, and dry the whole of the unit.
Page 24 AFTER SALE SERVICE AND WARRANTY WHEN ASKING FOR SERVICE, CHECK THE FOLLOWING POINTS. CONDITION CHECK THE FOLLOWING POINTS Is the fuse all right? Is the voltage extremely high or low? When it does not operate Is the circuit breaker “ON”? Was the air filter cleaned? Does sunlight fall directly on the outdoor unit? Is the air flow of the outdoor unit obstructed?
Page 25 Please note: On switching on the equipment, particularly when the room light is dimmed, a slight brightness fluctuation may occur. This is of no consequence. The conditions of the local Power Supply Companies are to be observed. Note Avoid to use the room air conditioner for cooling operation when the outside temperature is below 21°C (70°F).
Page 26 MEMO ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................–...
Page 27 AUFGETEILTE ART-KLIMAANLAGE INNENGERÄT / AUSSENGERÄT MODELL RAK-50NH5 INNENGERÄT RAK-50NH5 Instruction manual Manual de instrucciones Page 1~26 Página 105~130 To obtain the best performance and ensure years of trouble Para obtener el mejor funcionamiento y asegurar años de free use, please read this instruction manual completely.
Page 28 SICHERHEITSMASSNAHMEN Bitte lesen Sie die Sicherheitsmaßnahmen vor der Inbetriebnahme des Gerätes sorgfältig durch. Beachten Sie in besonderem Maße die Schriftzüge “ WARNUNG” und “ VORSICHT”. Der “WARNUNG”-Teil enthält Sachen, die wenn nicht strikt beachtet werden, dann könnte Tod oder ernste Verletzungen die Folge sein. Der “VORSICHT”- Teil enthält Sachrn, die wenn nicht richtig beachtet werden, dann könnte es ernste Konsequenzen haben.
Page 29 VORSICHTSMASSNAHMEN WÄHREND DES BETRIEBS Das Gerät soll nur für die vom Hersteller vorgeschriebenen Zwecke verwendet werden und nicht für andere Zwecke. Das Gerät niemals mit nassen Händen betätigen. Tödliche Unfälle können dadurch zustandekommen. Wenn Verbrennungsgeräte wie Gasherd in betrieb sind, dann lüften Sie regelmäßig, um Sauerstoffmangel zu vermeiden.
Page 30 (Siehe Seite 32) MODELL-BEZEICHNUNG UND ABMESSUNGEN MODELL WEITE (mm) HÖHE (mm) TIEFE (mm) RAK-50NH5 GEBÄUDEKLIMAANLAGE Mit diesem Hochleistungsgerät können je nach Bedarf mehrere Innenraum-Klimaanlagen betrieben werden. Betriebsanordnung: Wenn Betrieb Modus vorgewählt wird Das zuerst eingeschaltete Innenraumgerät beginnt als Die Innenraumgeräte können nicht in folgender erstes zu arbeiten, während die später eingeschalteten...
Page 31 KÜHLEINHEIT-ANZEIGEN FILTER-KONTROLLAMPE Nach etwa 100 Betriebsstunden des Gerätes leuchtet die Filter-Kontrollampe auf, um damit anzuzeigen, däß das Filter gereinigt werden muß. BETRIEBSLAMPE Diese Lampe leuchtet während des Betriebs. Die BETRIEBSLAMPE blinkt während der Heizphase in den folgenden Fällen. TEMPORARY (1) Während des Vorheizens SWITCH Nach dem Einschalten etwa 2-3 Minuten lang.
Page 32: Bedienungselemente Und Ihre Funktionen
BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN FERNBEDIENUNG Mit Hilfe der Fernbedienung kann der Betrieb des Kühleinheit gesteuert werden. Der Steuerungsbereich beträgt etwa 7 Meter. Falls die Innenbeleuchtung elektronisch gesteuert wird, kann der Steuerungsbereich kürzer sein. Diese Fernbedienung kann mit Hilfe der mitgelieferten Befestigung an einer Wand angebracht werden. Vor dem Anbringen ist darauf zu achten, daß...
Page 33: Verschiedene Funktionen
VERSCHIEDENE FUNKTIONEN I Auto Restart Steuerung Beim Stromabfall, wird der Betrieb in der vorhergehenden Betriebsart und Luftflussrichtung automatisch neugestartet, sobald die Stromversorgung wieder hergestellt worden ist. (Dies erfolgt, weil der Betrieb nicht durch die Fernbedienung unterbrochen worden ist) Um den Betrieb beim Stromversorgungswiederherstellung nicht weiterzuführen, schalten Sie die Stromquelle ab. Beim Betätigen des Selbstausschalters wird der Betrieb mit der vorhergehenden Betriebsart und Luftflussrichtung automatisch neugestartet.
Page 34 HEIZBETRIEB Die Einheit für Heizbetrieb verwenden, wenn die Außentemperatur unter 21°C liegt. Bei warmem Wetter (über 21°C) arbeitet die Heizfunktion vielleicht nicht, um die Einheit zu schützen. Auf befehle bis behalte zuverlässigkeit der vorrichtung, erfreue gebrauch das vorrichtung obig -15°C der outdoor temperatur.
Page 35 ENTFEUCHTUNGSBETRIEB Das Gerät für das Entfeuchten verwenden, wenn die Raumtemperatur über 16°C beträgt. Beträgt die Raumtemperatur unter 15°C, arbeitet die Entfeuchtungsfunktion nicht. Die Betriebsarten-Wahltaste drücken, so daß das Display (Entfeuchtungstaste) anzeigt. ˚ Die Ventilatordrehzahl wird automatisch auf “Niedrig” eingestellt. Die Ventilatordrehzahltaste arbeitet nicht. Die gewünschte Raumtemperatur mit den Temperaturregeltasten einstellen (das Display zeigt die Einstellung an).
Page 36 KÜHLBETRIEB Das Gerät für Kühlbetrieb verwenden, wenn die Außentemperatur –10 bis 43 ˚C beträgt. Bei sehr hoher Luftfeuchtigkeit (über 80%) in dem zu kühlenden Raum, kann sich Frost an dem Luftauslaßgrill der Innengerätes bilden. Die Betriebsart-Wahltaste drücken, bis (KÜHLBETRIEB) auf dem Display angezeigt wird.
Page 37 VENTILATIONSBETRIEB Sie können das Gerät auch einfach für eine Zirkulation der Luft verwenden. Diese Funktion ist für das Trocknen des Inneren der Innengerätes am Ende der Sommer- Saison zu verwenden. Die Betriebsarten-Wahltaste drücken, so daß das Display (VENTILATOR) anzeigt. Die (Ventilatordrehzahltaste) drücken.
Page 38: Einstellen Der Zeitschaltuhr
EINSTELLEN DER ZEITSCHALTUHR Zeit, Tag, Monat Den gegenwärtigen Monat Zeit, Tag, und Tag mit der Nach dem Monat Zeitschaltuhrtaste einstellen. Austauschen der (gegenwärtige Batterien: Zeit, Tag, Monat Ausschalt- RESET Zeitschaltuhr Einschalt- Ausschalt-Zeitschaltuhr Ausschaltzeit- Zeitschaltuhr Zeitschaltertaste drücken. Die (OFF) Markierung blinkt auf dem Display. SUBSKRIPTION STOP Start...
Page 39 Die gegenwärtige Zeit mit der (ZEIT)-Taste nochmals Zeitschaltuhrtaste einstellen. drücken. Die Zeitanzeige wechselt von (ZEIT)-Taste Blinken auf Dauerlicht. drücken. Die Zeitanzeige verschwindet automatisch nach 10 Sekunde. Um die derzeitige Uhrzeiteinstellung zu kontrollieren, die (ZEIT)- Taste zweimal drücken. Damit ist die Einstellung der Beispiel: Die derzeitige Uhrzeit ist 1:30 Uhr (nachmittags).
Page 40 EINSTELLEN DER EINSCHLAF-ZEITSCHALTUHR Zuerst die derzeitige Uhrzeit einstellen, da diese als Referenz dient (siehe die Seiten für das Einstellen der derzeitigen Uhrzeit) Die (SCHLAF)-Taste drücken, wodurch das Display wie folgt ändert. Betriebsart Anzeige Einschlaf- 1 Stunde 2 Stunden 3 Stunden 7 Stunden Zeitschaltuhr Freigabe der Einschlaf-Zeitschaltuhr...
Page 41 Erläuterung der Einschlaf-Zeitschaltuhr Das Gerät reguliert die Intensität der Luftzirkulation und die Raumtemperatur automatisch, um ruhigen Betrieb und optimale Gesundheit des Anwenders sicherzustellen. NOTIZ Wenn das Datum oder die aktuelle Zeit nicht eingestellt wurde, kann der Sleep-Timer nicht eingestellt werden. Wenn Sie den Sleep-Timer einstellen, nachdem der Off-, On/Off- oder Off/On-Timer eingestellt wurde, wird anstelle des Off-.
Page 42 EINSTELLUNG DER LUFTREFLEKTOREN Einstellen der klimatisierten Luft in Aufwärts- und Abwärtsrichtung. Die horizontalen Luftleitlamellen werden entsprechend des jeweiligen Betriebsmodus automatisch auf den optimalen Winkel eingestellt. Die Luftleitlamellen können RESET kontinuierlich nach oben und unten schwingen und ebenfalls mit der Taste (AUTO-SWING) auf den gewünschten Winkel eingestellt werden.
Page 43 AUSTAUSCHEN DER BATTERIEN DER FERNBEDIENUNG Den Deckel gemäß Abbildung abnehmen und die alten Drücken und in Batterien herausnehmen. Pfeilrichtung abziehen Die neuen Batterien einsetzen. Dabei die in dem Batteriefach angegebene Richtung einhalten. VORSICHT 1. Niemals alte und neue oder unterschiedliche Batterien verwenden. 2.
Page 44 DIE IDEALEN BETRIEBSBEDINGUNGEN Empfohlene Raumtemperatur Bringen Sie Vorhänge oder Rollos an Warnung Zu kalte Raumtem- peratur ist schlecht für möglich die Gesundheit einstrahlende verschwendet Sonnenwäme unnötig elektrische zu reduzieren. Energie. Belüftung Effektiver Gebrauch der Zeitschaltuhr Nachts benutzen Sie bitte den “An oder Aus Vorsicht Zeitschalterbetriebsmodus”, zusammen mit Schließen Sie den raum nich für längeren...
Page 45 INFORMATIONEN FÜR DEN ANWENDER Klimaanlage und Heitzgeräte in einem Raum Vorsicht Wenn die Menge der Wärme größer ist als die Kühlleistung der Klimaanlage (z.B. mehrere Leute kommen in den Raum, Gebrauch von Heitzgeräten usw.) kann die eingestellte Temperatur nicht erreicht werden.
Page 46 DIE BEFESTIGUNG DER LUFT, DIE FILTER REINIGT VORSICHT Reinigung und Wartung müssen von qualifiziertem Personal ausgeführt werden. Vor der Reinigung ist das Gerät außer Betrieb zu setzen und die Stromversorgung auszuschalten. Öffnen Sie die Frontplatte. Die Vorderplatte ist mit beiden Händen an den entsprechenden Seiten nach oben zu ziehen.
Page 47: Wartung
WARTUNG VORSICHT Reinigung und Wartung müssen von qualifiziertem Personal ausgeführt werden. Vor der Reinigung ist das Gerät außer Betrieb zu setzen und die Stromversorgung auszuschalten. LUFTFILTER Den Luftfilter reinigen, da sich Staub an diesem ansammelt. Falls die Luftfilter mit Staub verstopft sind, nehmen Luftstrom und Kühlleistung ab.
Page 48 Waschbarer Frontplatte Die Vorderplatte entfernen und mit sauberem Wasser reinigen. Er sollte mit einem weichen Schwamm gewaschen werden. Nachdem man ein neutrales Waschmittel benutzt hat, gründlich mit klarem Wasser nachspülen. Wenn man den Frontplatte nicht abbaut, sollte man ihn mit einem weichen trockenen Tuch abwischen. Die Fernbedienung sollte man gründlich mit einem weichen trockenen Tuch abwischen.
Page 49 VORSICHT Reinigung und Wartung müssen von qualifiziertem Personal ausgeführt werden. Vor der Reinigung ist das Gerät außer Betrieb zu setzen und die Stromversorgung auszuschalten. INSTANDHALTUNG VOR LÄNGERER NICHTVERWENDUNG Betreiben Sie das Gerät in der Betriebseinstellung (KÜHLEN), mit der Temperatureinstellung auf 32˚C und der Ventilatorgeschwindigkeit auf (HOCH) ungefähr einen halben Tag lang bei schönem Wetter, und trocknen Sie das ganze Gerät.
Page 50 KUNDENDIENST NACH DEM VERKAUF UND GARRANTIE BEVOR SIE SICH AN EINEN WARTUNGSTECHNIKER WENDEN, DIE FOLGENDEN PUNKTE KONTROLLIEREN FALL ZUKONTROLLIERENDE PUNKTE Ist die Sicherung in Ordnung? Wenn das Gerät nicht Ist die Spannung extrem hoch oder niedrig? funktioniert Ist der Ausschalter “AN”? Haben Sie den Belüftungsfilter gereinigt? Fällt direktes Sonnenlicht auf das Aussengerät? Wenn das Gerät nicht...
Page 51 Hinweis: Beim Einschalten des Gerätes können, besonders bei gedämpften Leuchten, kurzfristige Helligkeitsschwankungen auftreten, die jedoch völlig unbedenklich sind. Die Anschlußbedingungen des örtlichen Stromversorgungsunternehmes sind einzuhalten. Anmerkung Vermeiden Sie, die Raumklimaanlage für abkühlenden Betrieb zu verwenden, wenn die Außentemperatur unter 21°C (70°F) ist. Die empfohlenen maximalen und minimalen Temperaturen der heißen und kalten Seiten sollten als unten sein:- Abkühlend...
Page 52 MEMO ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................–...
Page 53 CLIMATISEUR FENDU DE TYPE APPAREIL D’INTÉRIEUR/UNITE D’EXTÉRIEUR MODÈLE RAK-50NH5 APPAREIL D’INTÉRIEUR RAK-50NH5 Instruction manual Manual de instrucciones Page 1~26 Página 105~130 To obtain the best performance and ensure years of trouble Para obtener el mejor funcionamiento y asegurar años de free use, please read this instruction manual completely.
Page 54 PRÉCAUTIONS À SUIVRE Veuillez lire les “précautions à suivre” attentivement avant d’opérer l’appareil afin d’en assurer un emploi correct. Veuillez être très attentif aux signes “ Avertissement” et “ Attention”. La section portant sur “Avertissement” contient des instructions qui, si elles ne sont pas observées peuvent causer de graves blessures et même la mort. La section portant sur “Attention”...
Page 55 PRÉCAUTIONS LORS DE L’UTILISATION DE VOTRE APPAREIL L’appareil doit être utilisé en suivant les instructions du fabriquant et non pour tout autre usage que celui spécifié. N’essayez pas de toucher l’appareil avec des mains humides. Cela pourrait causer un accident mortel. Si vous utilisez votre appareil près de choses qui brûlent, assurez-vous qu'il y a assez d’oxygène dans la pièce en aérant de temps-en-temps.
Page 56 LONGUEUR (mm) HAUTEUR (mm) PROFONDEUR (mm) RAK-50NH5 SYSTÈME DE CLIMATISATION À PLUSIEURS É Avec ce système de climatisation à plusieurs éléments, plusieurs appareils intérieurs peuvent être connectés à un appareil extérieur placé sous leur gestion. Ceci vous permet de commander le nombre d’appareils intérieurs de votre choix.
Page 57 CLIGNOTANTS DU CLIMATISEUR TÉMOIN FILTRE L’appareil ayant fonctionné pendant 100 heures, le témoin FILTRE s’allume pour signaler qu’il est temps de procéder à l’entretien du filtre. LAMPE DE FONCTIONNEMENT Cette lampe s’allume lors du fonctionnement de l’appareil. TEMPORARY La lampe d’opération s’allume lors qu’elle se chauffe dans SWITCH ces cas suivants: (1) Lors d’une préchauffage...
Page 58 DÉSIGNATION DES ÉLÉMENTS CONSTITUTIFS ET FONCTIONS BOÎTIER DE TÉLÉCOMMANDE Il permet de commander l’appareil intérieur. La limite de distance est d’environ 7 métres. Si l’éclairage intérieur du domicile est placé sous gestion électronique, il se peut que la portée utile des signaux de télécommande soit plus courte.
Page 59: Fonctions Diverses
FONCTIONS DIVERSES I Remise à zéro automatique des commandes Lorsque le courant est rétabli après une coupure, l’appareil se remet à fonctionner automatiquement selon le mode et la direction du courant d’air choisis précédemment. (Parce que le fonctionnement n’a pas été arrêté à l’aide de la télécommande.) Mettre l’interrupteur sur OFF si l’on ne veut pas que l’appareil se remette à...
Page 60 FONCTIONNEMENT EN MODE DE CHAUFFAGE L’appareil peut être commuté en mode de fonctionnement de mode chauffage quand la température extérieure est inférieure à 21°C. Quand il fait chaud (quand il fait plus de 21°C à l’extérieur), le mode de fonctionnement de mode de chauffage risque de ne pas entrer en fonction par mesure de protection de, l’appareil.
Page 61 FONCTIONNEMENT EN DÉSHUMIDIFICATION L’appareil peut être utilisé pour commander une déshumidification quand la température intérieure de la pièce est supérieure à 16°C. Quand la température est inférieure à 15°C, la fonction de déshumidification ne peut pas être appliquée. Appuyer sur la touche de sélection de mode de fonctionnement pour faire apparaître le mode de fonctionnement ˚...
Page 62 FONCTIONNEMENT EN MODE DE RÉFRIGÉRATION L’appareil peut être utilisé en mode de réfrigération quand la température extérieure se situe entre –10 et 43°C. Si le taux d’humidité intérieur est particulièrement élevé (supérieur à 80°C), une formation de gel risque de se produire sur la grille de refoulement d’air de l’appareil intérieur. Appuyer sur la touche de sélection de mode de fonctionnement pour faire apparaître le mode de fonctionnement ˚...
Page 63 FONCTIONNEMENT DE VENTILATEUR Il est également possible de se servir de l’appareil comme d’un simple appareil de circulation d’air. Choisir cette fonction pour assécher l’air intérieur de l’appareil intérieur quand l’été est terminé. Appuyer sur la touche de sélection de mode de fonctionnement pour faire apparaître le mode de fonctionnement (VENTILATEUR).
Page 64 PROCÉDÉ DE RÉGLAGE DE LA MINUTERIE Heure, jour, mois Introduire le mois et le jour HEURE, avec la touche de réglage de Après avoir remplacé JOUR, MOIS minuterie. les piles; (heure actuelle, jour, moois) MINUTERIE RESET DE MISE À L’ARRÊT Minuterie de mise à...
Page 65 Introduire l’heure avec la touche Appuyer encore une fois sur la touche (HEURE). Appuyer sur de réglage de minuterie. la touche L’indication horaire disparaît (HEURE).. automatiquement dans la 10 seconde qui suit. Appuyer deux fois de suite sur la touche (HEURE) pour vérifier l’heure qu’il est.
Page 66 COMMENT RÉGLER LA MINUTERIE DE TEMPORISATION Mettre tout d’abord l’horloge à l’heure car son réglage sert de référence par la suite (se reporter aux pages pour obtenir de plus amples détails sur la façon de mettre l’horloge à l’heure). Appuyer sur la touche (TEMPORISATION) pour que les indications de l’afficheur changent de la façon suivante.
Page 67 Explication relative à la minuterie de temporisation L’appareil contrôle l’intensité de circulation et la température intérieure de la pièce en mode automatique de façon à assurer à la fois un fonctionnement silencieux et approprié à la santé de l’utilisateur. MESURE DE PRÉCAUTION Vous ne pouvez pas activer le minuteur de mise en veille si la date ou l’heure en cours n’a pas été...
Page 68 AJUSTEZ LE VOLET D’AIR Le réglage d’orientation de l’air conditionné. Le déflecteur d’air horizontal est réglé automatiquement sur l’angle qui convient à chaque mode de fonctionnement. Le déflecteur peut osciller constamment de haut en bas et RESET peut être réglé sur un angle donné en appuyant sur la touche “...
Page 69 COMMENT REMPLACER LES PILES DU BOÎTIER DE TÉLÉCOMMANDE Retirer le couvercle en procédant de la façon représentée sur l’illustration ci-contre et retirer les piles usées. Appuyer sur le couvercle et le faire coulisser en agissant dans la direction indiquée par la flêche. Installer des piles neuves.
Page 70 LES CONDITIONS IDÉALES D’UTILISATION Température De La Piece Installez des rideaux ou des Appropriee volets Il est possible réduire Avertissement l’entrée de la Une température trop c h a l e u r basse est mauvaise extérieure en pour santé i n s t a l l a n t favorise le gaspillage rideaux...
Page 71 POUR L’INFORMATION DES UTILISATEURS L’air Conditionné Et Les Sources De Chaleur Dans La Pièce Attention Si la quantité de chaleur dans la pièce surpasse de beaucoup la capacité de refroidissement du climatiseur (par exemple, plus de gens entrant dans la pièce, utilisant des appareils de chauffage et etc,) la température sélectionnée ne peut être atteinte.
Page 72 LE FAIT D’ATTACHER L’AIR NETTOYANT DES FILTRES ATTENTION Seuls des personnes agréées sont autorisées à s’occuper du nettoyage et de l’entretien. Avant de nettoyer, arrêtez toute opération et débranchez l’appareil de la prise. Ouvrez le panneau frontal. Tirez le panneau frontal en tenant les deux extrémités des deux mains.
Page 73: Filtre À Air
MAINTENANCE ATTENTION Seuls des personnes agréées sont autorisées à s’occuper du nettoyage et de l’entretien. Avant de nettoyer, arrêtez toute opération et débranchez l’appareil de la prise. FILTRE À AIR Nettoyez le filtre car il attrappe la poussière présente dans la pièce. Au cas où le filtre à air est plein de poussière, le flux d’air diminuera et la capacité...
Page 74 Panneau frontal lavable Retirez le panneau frontal et lavez à l’eau claire. Nettoyez la grille d’aspiration avec un épouge doux. Nettoyez soigneusement la grille d’aspiration avec l’eau propre surtout après l’usage de détergent neutre. Lorsque le panneau frontal n’est pas retiré, essuyez- le à...
Page 75 ATTENTION Seuls des personnes agréées sont autorisées à s’occuper du nettoyage et de l’entretien. Avant de nettoyer, arrêtez toute opération et débranchez l’appareil de la prise. MAINTENANCE APRES UNE LONGUE PERIODE D’ARRÊT Mettez le reglage de l’appareil au mode de (REFROIDISSEMENT) a la temperature de 32°C et la vitesse de l’evantail a HI pour une demie journee s’il fait beau et le mettez sur sec pour toute la nuit.
Page 76 SERVICE APRES VENTE ET GUARANTIE LORSQUE VOUS DEMANDEZ UN SERVICE APRÈS VENTE, VEUILLEZ VÉRIFIER LES POINTS SUIVANTS. CONDITION VÉRIFIEZ LES POINTS SUIVANTS Le fusible, est-il en bon état? Lorsque l’appareil n’est pas Le voltage, est-il extrèmement élevé ou bas? en marche Est - ce que l’interupteur est sur ‘MARCHE’? Le filtre à...
Page 77 Attention: En démarrant l’appareil, il est possible qu’un changement de la luminosité se manifeste à courte échéance. Pourtant, c’est un phénomène absolument négligeable qui n’apparaît qu’ avec les variateurs de lumière. Il est recommandé d’observer les conditions des centrales électriques locales. Note Évitez d’employer le climatiseur de pièce pour l’opération de refroidissement quand la température extérieure est en-dessous de 21°C (70°F).
Page 78 MEMO ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................–...
Page 79 CONDIZIONATORE DELL’ARIA SPACCATO DEL TIPO UNITA’ INTERNA/UNITA’ ESTERNA MODELLO RAK-50NH5 UNITA’ INTERNA RAK-50NH5 Instruction manual Manual de instrucciones Page 1~26 Página 105~130 To obtain the best performance and ensure years of trouble Para obtener el mejor funcionamiento y asegurar años de free use, please read this instruction manual completely.
Page 80 MARGINI DI SICUREZZA Leggere attentamente i “Margini di Sicurezza” prima del funzionamento per accertarsi di usare il condizionatore in modo corretto. Prestare particolare attenzione ai simboli di “ Avvertenza” e di “ Cautela”. La sezione “Avvertenza” contiene delle regole, che se non osservate rigorosamente si possono provocare gravi incidenti oppure la morte. La sezione “Cautela” contiene delle regole che se non osservate attentamente possono essere causa di gravi conseguenze.
Page 81 PRECAUZIONI DURANTE IL FUNZIONAMENTO Il prodotto deve essere utilizzato secondo le specifiche del fabbricatore e per nessun altro motivo o scopo. Evitare di mettere in funzione l’apparecchio con le mani bagnate, questo potrebbe causare gravi danni. Se accade che qualcosa brucia nella stanza dove il condizionatore é in funzione, ventilare regolarmente la stanza per prevenire insufficienza di ossigeno.
Page 82 IDENTIFICAZIONE E DIMENSIIONI DEL MODELLO MODELLO LARGHEZZA (mm) ALTEZZA (mm) PROFONDITA’ (mm) RAK-50NH5 CONDIZIONATORE D’ARIA MULTI-AIR Con questo condizionatore multi-air è possibile collegare diversi apparecchi interni a una unità esterna di comando. È possibile far funzionare il numero desiderato di apparecchi. Combinazione di operazioni: Quando il modo di funzionamento è...
Page 83 INDICATORI DELL’UNITÀ DI RAFFREDDAMENTO SPIA FILTRO Quando l’unità ha funzionato per un totale di circa 100 ore, la spia FILTRO si illumina per indicare che è tempo di pulire il filtro. SPIA DI FUNZIONAMENTO Questa si illumina durante il funzionamento. TEMPORARY SWITCH Durante il riscaldamento la SPIA DI FUNZIONAMENTO...
Page 84: Nomi E Funzioni Delle Parti
NOMI E FUNZIONI DELLE PARTI TELECOMANDO Questo telecomando serve per comandare il funzionamento del l’unità di raffreddamento. Il campo di lavoro del telecomando è di circa 7 metri. Se l’illuminazione fosse controllata elettronicamente, il campo di lavoro potrebbe essere inferiore. Questo telecomando può...
Page 85: Funzionamento Automatico
FUNZIONI VARIE I Funzione di riavvio automatico In caso di interruzione di corrente, l’unità si riavvia automaticamente nella modalità e con la direzione del flusso d’aria precedenti. (L’unità non è stata spenta con il telecomando.) Per spegnere l’unità al ripristino della corrente, disinserire l’interruttore di rete. Quando si reinserisce l’interruttore di rete, l’unità...
Page 86 RISCALDAMENT Utilizzare l’unità per il riscaldamento quando la temperatura esterna scende sotto i 21°C. Quando fa caldo (sopra i 21°C), il riscaldamento potrebbe non funzionare per motivi di sicurezza dell’unità. In ingiungere a trattenere affidabilità degli dispositivo, accontentano adoperano questa dispositivo above -15°C degli ail’aperta temperatura.
Page 87 DEUMIDIFICAZIONE Utilizzare l’unità per la deumidificazione quando la temperatura ambiente è sopra i 16˚C. Quando la temperatura ambiente è sotto ai 15˚C, la deumidificazione non funziona. Premere il tasto di selezione delle operazioni in modo che il display (DEUMIDIFICAZIONE). indichi il modo ˚...
Page 88 RAFFREDDAMENTO Utilizzare l’unità per il raffreddamento quando la temperatura esterna è di –10~43°C. Se l’umidità fosse estremamente elevata (maggiore di 80°C) all’interno, sulla griglia di uscita dell’aria dell’unità interna si potrebbe formare del ghiaccio. Premere il tasto di selezione delle operazioni in modo che il display indichi il modo (RAFFREDDAMENTO).
Page 89 VENTILATORE E’ possibile utilizzare l’unità semplicemente come un dispositivo per la circolazione dell’aria. Utilizzare questa funzione per asciugare l’interno dell’unità interna alla fine dell’estate. Premere il tasto di selezione delle operazioni in modo che il display indichi il modo (VENTILATORE). Premere il tasto (VELOCITA’...
Page 90 COME IMPOSTARE IL TIMER Orario, giorno, mese Impostare il giorno ed il ORARIO, mese con i tasti di controllo del Dopo aver cambiato le GIORNO, timer. batterie: MESE (ora esatta, giorno, mese) SPEGNIMENTO VIA TIMER RESET ACCENSIONE Timer spegnimento Premere il tasto VIA TIMER (SPEGNIMENTO VIA TIMER).
Page 91 Impostare l’ora esatta con i tasti Premere nuovamente il tasto (ORARIO). Premere il di controllo del timer. L’indicazione dell’orario rimane illuminata invece di tasto lampeggiare. (ORARIO). L’indicazione dell’orario scompare automaticamente in 10 secondo. Per controllare l’impostazione corrente dell’orario premere due volte il tasto (ORARIO).
Page 92 COME IMPOSTARE IL TIMER PER LO SPEGNIMENTO AUTOMATICO Come prima cosa impostare l’orario corretto in quanto esso serve come riferimento (vedere le pagine per l’impostazione dell’orario corrente). Premere il tasto (SPEGNIMENTO) ed il display cambierà come indicato in basso. Modo Indicazione Timer spegimento 1 ora...
Page 93 Particolari riguardanti il timer per lo spegnimento automatico L’unità controlla automaticamente I’intensità della circolazione e la temperatura ambiente in modo da ottenere un funzionamento silenzioso e non dannoso alla salute delle persone. NOTE Se non sono stati impostati i valori “data” od “ora”, la funzione “riposo” non può...
Page 94 DEFLETTORI ARIA Regolazione del flusso dell’aria condizionata verso l’alto e verso il basso. Il deflettore d’aria viene automaticamente impostato con angolazioni specifiche per ogni operazione. Il deflettore RESET può essere fatto oscillare su e giù continuamente; alternativamente è possible impostare l’angolazione desiderata usando il tasto “...
Page 95 COME CAMBIARE LE BATTERIE DEL TELECOMANDO Rimuovere il coperchio come indicato nella figura ed estrarre le batterie scariche. Premere e quindi tirare nella direzione della freccia Inserire le nuove batterie. Fare corrispondere la direzione delle batterie con i marchi all’interno del vano. CAUTELA 1.
Page 96 CONSIGLI PRATICI PER IL FUNZIONAMENTO IDEALE Temperatura Ambiente Appropriata Ricorrere All’uso Delle Tende Avvertenza Tenendo Una temperatura da tende chiuse é p o s s i b i l e gelo danneggia la sa- lute incide ridurre il calore consumo di elettricità. che entra nella s t a n z a attraverso...
Page 97 UNFORMAZIONI UTILI Il Condizionatore D’aria E La Fonte Di Calore Nella Stanza Attenzione Se la quantità di calore nella stanza é superiore alla portata di raffreddamento del condizionatore d’aria (per esempio: la presenza di più persone nella stanza, l’utilizzo di impianti di riscaldamento ecc...) non sarà possibile raggiungere la temperatura ambiente prefissata.
Page 98 FISSAGGIO DEI FILTRI DI PULIZIA DELL’ARIA CAUTELA La manutenzione e pulizia devono essere eseguite esclusivamente da personale di servizio qualificato. Prima di iniziare la pulizia, arrestare il funzionamento e togliere potenza. Aprire il pannello anteriore. Estrarre il pannello frontale sollevandone le estremità...
Page 99: Manutenzione
MANUTENZIONE CAUTELA La manutenzione e pulizia devono essere eseguite esclusivamente da personale di servizio qualificato. Prima di iniziare la pulizia, arrestare il funzionamento e togliere potenza. FILTRO ARIA Pulire il filtro dell’aria in quanto esso rimuove la polvere dalla stanza. Quando il filtro viene intasato dalla polvere il flusso dell’aria diminuisce e la portata di raffreddamento viene ridotta.
Page 100 Pulizia del pannello frontale Rimuovere il pannello frontale e lavare con acqua. Lavare con una spugna morbida. Utilizzare un detergente neutro e lavare con acqua. Se il pannello frontale non viene rimosso, pulirlo con un panno morbido ed asciutto. Pulire il telecomando con un panno morbido ed asciutto.
Page 101 CAUTELA La manutenzione e pulizia devono essere eseguite esclusivamente da personale di servizio qualificato. Prima di iniziare la pulizia, arrestare il funzionamento e togliere potenza. MANUTENZIONE ALL’INIZIO DI UN LUNGO PERIODO DI INUTILIZZO funzionare l’unità nella modalità (RAFFREDDAMENTO), con la temperatura regolata a 32˚C e la ventola a velocità...
Page 102 ASSISTENZA VENDITA E GARANZIA CONTROLLA I SEGUENTI PUNTI QUANDO VIENE RICHIESTA L’ASSISTENZA VENDITA. CONDIZIONE CONTROLLA I PUNTI SEGUENTI Il fusibile è intatto? Quando il condizionatore Il voltaggio è estremamente alto o basso? non funziona L’interruttore automatico è acceso? Il filtro dell’aria è stato pulito? La luce del sole cade direttamente sull’unità...
Page 103 ATTENZIONE: Se l’ambiente è illuminato da luce artificiale, specialmente se soffusa, è possibile che si noti una variazione dell’intensità luminosa al momento dell’accensione dell’apparecchiatura. Questo tipo di fenomeno non comporta alcuna conseguenza. Si raccomanda di osservare attentamente le condizioni locali dell’Azienda fornitrice di energia elettrica. Nota Eviti di usando il condizionatore dell’aria della stanza per il funzionamento di raffreddamento quando la temperatura esterna è...
Page 104 MEMO ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................–...
Page 105 ACONDICIONADOR DE AIRE PARTIDO DEL TIPO UNIDAD INTERIOR/UNIDAD EXTERIOR MODELO RAK-50NH5 UNIDAD INTERIOR RAK-50NH5 Instruction manual Manual de instrucciones Page 1~26 Página 105~130 To obtain the best performance and ensure years of trouble Para obtener el mejor funcionamiento y asegurar años de free use, please read this instruction manual completely.
Page 106: Precauciones De Seguridad
PRECAUCIONES DE SEGURIDAD Lea cuidadosamente las “Precauciones de Seguridad” antes de poner en funcionamiento la unidad para asegurarse de que la usa correctamente. Preste especial atención a las señales de “ Warning” (advertencia) y “ Caution” (precaución). La sección “advertencia” contiene información que si no se sigue rigurosamente, puede ocurrir una muerte o heridas graves. La sección “precaución”...
Page 107 PRECAUCIONES DURANTE EL FUNCIONAMIENTO Este producto debe ser utilizado siguiendo las indicaciones del fabricante y no para cualquier otro uso deliberado. No intente poner en funcionamiento la unidad con las manos húmedas, esto podría causar un accidente fatal. Cuando la unidad esté funcionando junto con equipos de combustión, ventile regularmente la habitación para evitar insuficiencia de oxígeno.
Page 108 MODELO ANCHURA (mm) ALTURA (mm) RAK-50NH5 ACONDICIONADO DE AIRE MULTIPLE Gracias a este aparato de aire acondicionado multiuso, pueden conectarse varias unidades de interior a una sola unidad de exterior para ser accionadas desde ese punto. De esta manera, puede poner en funcionamiento el número que requiera de unidades de interior.
Page 109 INDICADORES DE LA UNIDAD DE ENFRIAMIENTO LÁMPARA FILTRO Cuando la unidad ha operado unas 100 horas, la lámpara Filtro se enciende para indicar que es el momento de limpiar el filtro. LÁMPARA DE OPERACIÓN Este lámpara se enciende durante la operación. TEMPORARY La LÁMPARA DE OPERACIÓN destella en los siguientes SWITCH...
Page 110: Nombres Y Funciones De Los Componentes
NOMBRES Y FUNCIONES DE LOS COMPONENTES MANDO A DISTANCIA Controla la operación de la unidad interior. El margen de control es de unos 7 metros. Si el alumbrado interior se controla electrónicamente, el margen de control puede ser más corto. Este unidad se puede fijar en la pared utilizando la montura que se suministra.
Page 111 DIFERENTES FUNCIONES I Control auto restart G Si se produce un fallo de alimentación eléctrica, el aparato se volverá a poner en marcha automáticamente cuando se restablezca la corriente con el modo operativo y la dirección del flujo de aire anteriores. (Ya que la parada no se puede realizar con el mando a distancia.) G Si no tiene previsto seguir utilizando el aparato cuando se restablezca el suministro eléctrico, apague el acondicionador de aire.
Page 112 OPERACION DE CALEFACCION Utilice la unidad para calentar cuando la temperatura del exterior esté por debajo de 21°C. Cuando calienta (por encima de 21°C), la función de calefacción puede no funcionar para proteger la unidad). Para mantener la seguridad del aparato, por favor utilice este aparato con temperatura de -15°C superior a la temperatura exterior.
Page 113 OPERACION DE DESHUMECTACION Utilice la unidad para deshumidificar cuando la temperatura interior esté por encima de 16°C. Cuando está por debajo de 15°C, la función de deshumectación no funciona. Presione el botón de selección de operación para que el visualizador indique (DESHUMECTACION) ˚...
Page 114 OPERACION DE REFRIGERACION Utilice la unidad para enfriar cuando la temperatura exterior sea de –10~43˚C. Si la humedad es muy alta (por encima del 80°C) en el interior, puede formarse congelación en la rejilla de salida de aire de la unidad interior. Presione el botón de selección de operación para que el visualizador indique (frío).
Page 115 OPERACION DEL VENTILADOR Usted puede utilizar la unidad simplemente como circulador de aire. Utilice esta función para secar la unidad interior por dentro al final del verano. Presione el botón de selección de operación para que el visualizador indique (Ventilador). Presione el botón (VELOCIDAD DEL VENTILADOR).
Page 116 COMO AJUSTAR EL TEMPORIZADOR Hora, día, mes Ajuste el mes y el día HORA, DIA, MES actuales con el botón de Después de haber (la hora, el día y control del TEMPORIZADOR. cambiado las pilas; el mes actuales) TEMPORIZADOR DE DESCONEXION RESET TEMPORIZADOR DE CONEXION...
Page 117 Ajuste la hora actual con el Presione el botón (HORA) otra vez. La indicación Presione el botón de control del de la hora empieza encendida “fijamente” en lugar de botón (HORA). TEMPORIZADOR. intermitente. La indicación de la hora desaparecerá automáticamente en 10 segundos.
Page 118 COMO AJUSTAR EL TEMPORIZADOR DE DESCONEXION NOCTURNA Ajuste la hora actual primero ya que sirve como referencia (vea las páginas “ajuste de la hora actual”). Presione el botón (NOCTURNA), y el visualizador cambiará como se muestra abajo. Modo Indicación Temporizador de 1 hora 2 horas 3 horas...
Page 119 Explicación sobre el temporizador de desconexión nocturna La unidad controla la intensidad de ventilación y la temperatura de la habitación automáticamente para que sea la más apropiada para la salud de las personas. NOTA Si no se ajusta la fecha o la hora actual, no se puede ajustar el temporizador de desconexión nocturna.
Page 120 AJUSTEZ LE VOLET D’AIR Ajuste del aire acondicionado en dirección hacia arriba o hacia abajo. El deflector de aire horizontal se ajusta automáticamente al RESET ángulo propio que es adecuado para cada operación. Se puede oscilar el deflector hacia arriba y hacia abajo continúamente y también se puede ajustar en el ángulo adecuado utilizando el botón “...
Page 121 COMO CAMBIAR LAS PILAS DEL MANDO A DISTANCIA Extraiga la cubierta como se muestra en la figura y saque las pilas viejas. Presione y tire hacia la dirección de la flecha Instale las pilas nuevas. La dirección de las pilas debe corresponderse con las marcas de la caja.
Page 122 MODO IDEAL DE OPERACIÓN Temperatura adecuada de la Instale cortinas o celosías habitación Para reducir el calor que entra Advertencia en la habitación utilice La temperatura muy ventanas. fría es mala para la salud desperdicio de energía eléctrica. Ventilación Uso efectivo del temporizador Durante la noche, utilice “el modo de operación Precaución del temporizador de desconexión y conexión...
Page 123: Información Para El Usuario
INFORMACIÓN PARA EL USUARIO El aire acondicionado y las fuentes de calor en la habitación Precaución Si la cantidad de calor en la habitación es superior a la capacidad de enfriamiento del aire acondicionado (por ejemplo: más gente en la habitación, el uso de equipos de combustión y etc.), no se puede alcanzar la temperatura preajustada de la habitación.
Page 124 ATADURA DEL AIRE QUE LIMPIA FILTROS PRECAUCIÓN Es necesario que la limpieza y la manutención sean realizadas únicamente por personal de servicio cualificado. Antes de empezar la limpieza es necesario parar el accionamiento y cortar el suministro eléctrico. Abra el panel frontal Levante el panel frontal soportándolo en ambos lados por ambas manos.
Page 125: Mantenimiento
MANTENIMIENTO PRECAUCIÓN Es necesario que la limpieza y la manutención sean realizadas únicamente por personal de servicio cualificado. Antes de empezar la limpieza es necesario parar el accionamiento y cortar el suministro eléctrico. FILTRO DE AIRE Limpie el filtro de aire ya que extrae el polvo dentro de la habitación. En caso de que el filtro de aire esté lleno de polvo, el fluido de aire disminuirá...
Page 126 Panel Frontal Lavable Quite el panel frontal y lávelo con agua limpia. Límpiela con una esponja suave. Después de haberla lavado con detergente neutro, lávela a fondo con agua limpia. Si no quita el panel frontal, limpielo con una suave tela seca.
Page 127 PRECAUCIÓN Es necesario que la limpieza y la manutención sean realizadas únicamente por personal de servicio cualificado. Antes de empezar la limpieza es necesario parar el accionamiento y cortar el suministro eléctrico. 3. MANTENIMIENTO AL PRINCIPIO DE UN PERIODO DE DESCONEXIÓN LARGO Haga funcionar la unidad ajustando el modo de operación en (FRÍO), la temperatura en 32˚C y...
Page 128 SERVICIO POSVENTA Y GARANTÍA CUANDO SOLICITE EL SERVICIO TÉCNICO, COMPRUEBE LOS SIGUIENTES PUNTOS CONDICIÓN COMPRUEBE LOS SIGUIENTES PUNTOS ¿Está el fusible en buenas condiciones? Cuando no funciona ¿Es el voltaje demasiado alto o deamasiado bajo? ¿Está el interruptor de alimentación en “ON” (Conectado)? ¿El filtro de aire ha sido limpiado? ¿Cae la luz del sol directamente en la unidad exterior? Cuando no enfría bien...
Page 129 NOTA: En la puesta en marcha del aparato, particularmente en condiciones de luz tenue, una variación de intensidad del brillo podría producirse sin consecuencia alguna. Los valores de la atimentación eléctrica local de las compañías suministradoras deberán ser observados. Nota Evite de usar el acondicionador de aire del sitio para la operación que se refresca cuando la temperatura exterior está...
Page 130 MEMO ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................–...
Page 131 TIPO RACHADO CONDICIONADOR DE AR UNIDADE INTERIOR/UNIDADE EXTERIOR MODELO RAK-50NH5 UNIDADE INTERIOR RAK-50NH5 Instruction manual Manual de instrucciones Page 1~26 Página 105~130 To obtain the best performance and ensure years of trouble Para obtener el mejor funcionamiento y asegurar años de free use, please read this instruction manual completely.
Page 132: Precauções De Segurança
PRECAUÇÕES DE SEGURANÇA Por favor leia cuidadosamente as “Precauções de segurança” antes de iniciar a manuseamento da unidade para garantir uma utilização correcto da mesma. Dê especial atenção aos sinais “ Advertências” e “ Precauções”. A secção “Advertências” contem procedimentos que, se não forem rigorosamante observados, poderão causar a morte ou ferimentos sérios.
Page 133 PRECAUÇÕES A TER DURANTE O FUNCIONAMENTO O produto deverá funcionar de acordo com as especificações do produtor e não para qualquer outro fim pretendido. Não tente manusear a unidade com as mãos molhadas, isso poderá causar um acidente fatal. Sempre que o aparelho funcionar perto de equipamentos abrasivos ou de queimadura, assegure uma ventilacao regular do ambiente para evitar uma insuficiencia de oxigenio.
Page 134 DENOMINAÇÃO E DIMENSÕES DO MODELO MODELO LARGURA (mm) ACTURA (mm) PROFUNDIDADE (mm) RAK-50NH5 CONDICIONADOR MULTI-AIR Com este condicionador multi-air, vários aparelhos internos podem ser ligados a uma unidade externa para serem dirigidas. É possível funcionar o número requerido de aparelhos. Combinação de Operações: Quando a modalidade da operação for selecionada:...
Page 135 INDICADORES DA UNIDADE DE REFREGERAÇÃO LÁMPADA FILTRO Quando a unidade há operado durante um total de approximadamente 100 horas, a lámpada FILTRO ilumina-se para indicar que está na hora de limpar o filtro. LÂMPADA OPERAÇÃO TEMPORARY Essa lâmpada ilumina-se durante a operação. SWITCH A lâmpada OPERAÇÃO ilumina-se nos seguintes casos durante a operação de aquecimento.
Page 136 DESIGNAÇÃO E FUNÇÕES DE CADA PARTE UNIDADE DE CONTROLO REMOTO Essa inidade controla a operação da unidade interna. A faixa de uso é de aproximadamente 7 metros. Se a iluminação interior é controlada electronicamente, a faixa de controlo pode ser mais curta. Esta unidade pode ser fixada numa parede utilizando o acessório de fixação fornecido.
Page 137 VÁRIAS FUNÇÕES I Reinício automático dos comandos Se houver uma interrupção na alimentação eléctrica, quando a alimentação eléctrica voltar, o funcionamento recomeçará automaticamente, no modo de funcionamento e com a direcção do fluxo de ar que havia antes. (Porque o funcionamento não parou mediante o controlo remoto.) Se não pretender continuar o funcionamento quando a alimentação eléctrica voltar, desligue a alimentação eléctrica.
Page 138 OPERAÇÃO DE AQUECIMENTO Utilize a unidade para aquecimento quando a temperatura externa está abaixo de 21°C. Quando está quente (acima de 21°C), a função de aquecimento não funciona a fim de proteger a unidade. Em ordem a guardais reliability da dispositivo, agradais usais esta dispositivo acima -15°C da outdoor temperatura.
Page 139 OPERAÇÃO DE DESUMIDIFICAÇÃO Utilize o aparelho para desumedecer quando a temperatura ambiente for superior a 16°C. Sendo inferior a 15°C, a função de desumidificação não funciona. Prima o selector de FUNÇÕES até que o mostrador indique (DESUMIDIFICAÇÃO). ˚ A VELOCIDADE DA VENTOINHA é ajustada automaticamente para BAIXA.
Page 140 OPERAÇÃO DE ARREFECIMENTO Utilize o aparelho para arrefecer quando a temperatura exterior for de –10~43°C. Se a humidade for muito elevada (superior a 80°C) no interior, podem formar-se algumas gotas na grelha de saída de ar do aparelho interior. Prima o selector de FUNÇÕES até aparecer no mostrador a indicação (ARREFECIMENTO).
Page 141 OPERAÇÃO DA VENTOINHA Pode utilizar o aparelho simplesmente como um circulador de ar. Utilize esta função para secar o interior da unidade interior, no fim do Verão. Prima o selector de FUNÇÕES até que o display indique (VENTOINHA) Prima o botão (VELOCIDADE DA VENTOINHA).
Page 142 COMO AJUSTAR O TEMPORIZADOR Hora, dia, mês Ajuste o mês e o dia actuais HORA, DIA, com o botão de comando do Depois da substituição MÊS (hora, TEMPORIZADOR. das pilhas: dia, mês actuais) TEMPORIZADOR PARA DESLIGAR RESET TEMPORIZADOR PARA LIGAR Temporizador Para desligar Prima o botão (TEMPORIZADOR PARA...
Page 143 Ajuste a hora actual Prima novamente o botão de HORA. A indicação Prima o botão com o botão de comando da hora fica acesa em vez de piscar. (HORA). do TEMPORIZADOR. A indicação da hora desaparece automaticamente dentro de 10 segundo.
Page 144 COMO AJUSTAR O TEMPORIZADOR PARA DORMIR Em primeiro lugar, ajuste a hora actual se ainda não tiver sido ajustada anteriormente (ver capítulo sobre o ajuste da hora actual). Prima o botão (DORMIR) e o mostrador comuta como indicado em seguida. Modo Indicação 1 hora...
Page 145 DESCRIÇÃO DO TEMPORIZADOR PARA DORMIR O aparelho comanda automaticamente a velocidade da ventoinha e a temperatura ambiente de maneira a que seja silencioso e favorável à saúde das pessoas. NOTA Se a data ou a hora corrente não estiver ajustada o temporizador de sono não poderá...
Page 146 AJUSTE DOS DEFLECTORES DE AR Ajuste do ar condicionado para cima e para baixo. O deflector de ar horizontal é automáticamente ajustado ao anglo correcto, próprio para cada operação. O deflector RESET pode ser movido continuamente para cima e para baixo e pode também ser ajustado para o ângulo que desejar, utilizando o botão “...
Page 147 SUBSTITUIÇÃO DAS PILHAS DO CONTROLO REMOTO Retire a tampa, como se mostra na figura, a tire as pilhas Empurre um pouco e gastas. puxe na direcção da seta Coloque as pilhas novas. A posição de colocação das pilhas deverá ser aquela mostrada no comportimento.
Page 148 CONDIÇÕES IDEAIS PARA O FUNCIONAMENTO A temperatura ambiente adequada Instale, Cortinas Ou Estores ADVERTÊNCIAS É possivel temperatura reduzir entrada demasiado tera é má para a saude e é um calor atraves gasto desnecessario das janelas. de energia. Ventilação Utilização Eficaz Do Temporizador Durante a noite, por favor coordene o ajuste Precauções do temporizador com a sua hora de acordar.
Page 149 INFORMAÇÕES PARA O UTILIZADOR O Ar Condicionado E A Fonte De Calor No Mesmo Ambiente Precaução Se á quantidade de calor no ambiente for superior á capacidade de refrigeração da unidade (por exemplo, mais pessoas a entrar, utilazação de equipamentos de aquecimento, etc,) a temperatura ambiente previamente ajustada nao poderá...
Page 150 LIGAÇÃO DO AR QUE LIMPA FILTROS PRECAUÇÃO A limpeza e a manutenção deverão ser realizadas somente por pessoal de serviço qualificado. Antes da limpeza, pare o funcionamento do aparelho e desligue a corrente eléctrica. Abra o painel frontal. Puxe para cima o painel frontal, segurando-o em ambos os lados e com ambas as mãos.
Page 151 MANUTENÇÃO PRECAUÇÃO A limpeza e a manutenção deverão ser realizadas somente por pessoal de serviço qualificado. Antes da limpeza, pare o funcionamento do aparelho e desligue a corrente eléctrica. FILTRO DE AR Limpe o filtro de ar, pois o mesmo retém a poeira existente no ambiente. No caso de o filtro de ar estar cheio de po, a circulação de ar diminuira e a capacidade de refrigeração será...
Page 152 Painel Frontal Lavável Retire o painel frontal e lave-o com água limpa. Lave-o com uma esponja macia. Depois de utilizar detergente neutro, passé-o abundatemente por água limpa. Sempre que o painel frontal não for retirado, limpe- o com um pano limpo e macio. Limpe o controlo remoto na sua totalidade com um pano limpo e macio.
Page 153 PRECAUÇÃO A limpeza e a manutenção deverão ser realizadas somente por pessoal de serviço qualificado. Antes da limpeza, pare o funcionamento do aparelho e desligue a corrente eléctrica. MANUTENÇÃO APÓS UM LONGO PERIODO DE NÃO FUNCIONAMENTO Coloque a unidade no modo de operação do refrigeração (REFRIGERAÇÃO) temperatura 32˚C.
Page 154 SERVIÇO PÓS-VENDA E GARANTIA QUANDO SOLICITAR QUALQUER SERVIÇO, VERIFIQUE OS SEGUINTES PONTOS. CONDIÇÃO VERIFIQUE OS SEGUINTES PONTOS Estará o fusível operacional? Quando a unidade não Estará a voltagem extremamente alta ou baixa? funciona Estará a interruptor de alimentação ligado? O filtro de ar foi limpo? Estará...
Page 155 Nota: Ao ligar o aparelho, se a luz da sala se encontrar acesa, poderá ocorrer uma pequena variação na intensidade luminosa, sem consequência alguma. Devem ser observados os valores da potência da rede da concessionária eléctrica local. Nota Evite de usar o condicionador de ar do quarto para a operação refrigerando quando a temperatura exterior está...
Page 156 MEMO ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................–...
Page 157 ¢π∞™¶∞™ªŒ¡√ ∫§πª∞∆π™∆π∫Ÿ ª∏ÃÕ¡∏ª∞ ∆À¶ø¡ E™øTEPIKH MONA¢A/E•øTEPIKH MONA¢A MONTE§O RAK-50NH5 E™øTEPIKH MONA¢A RAK-50NH5 Instruction manual Manual de instrucciones Page 1~26 Página 105~130 To obtain the best performance and ensure years of trouble Para obtener el mejor funcionamiento y asegurar años de free use, please read this instruction manual completely.
Page 158 ¶POºY§A•EI™ A™ºA§EIA™ ¶·Ú·Î·ÏÔ‡ÌÂ ‰È·‚¿ÛÙÂ ÚÔÛÂÎÙÈÎ¿ ÙÈ˜ "¶ÚÔÊ˘Ï¿ÍÂÈ˜ AÛÊ¿ÏÂÈ·˜" ÚÈÓ ÙË ÏÂÈÙÔ˘ÚÁ›· ÙË˜ Û˘ÛÎÂ˘‹˜ ÁÈ· ÙËÓ ÛˆÛÙ‹ ¯ÚËÛÈÌÔÔ›ËÛ‹ ÙË˜. ¢ÒÛÙÂ È‰È·›ÙÂÚË ÚÔÛÔ¯‹ ÛÙÈ˜ ÂÓ‰Â›ÍÂÈ˜ " ¶ÚÔÂÈ‰ÔÔ›ËÛË" Î·È " ¶ÚÔÛÔ¯‹". TÔ ÙÌ‹Ì· "¶ÚÔÂÈ‰ÔÔ›ËÛË" ÂÚÈ¤¯ÂÈ ÛÙÔÈ¯Â›· Ù· ÔÔ›· Â¿Ó ‰ÂÓ ÚÔÛÂ¯ıÔ‡Ó Î·Ï¿, ÌÔÚÂ› Ó· ÚÔÎ·Ï¤ÛÔ˘Ó ı¿Ó·ÙÔ ‹ ÛÔ‚·Úﬁ ÙÚ·˘Ì·ÙÈÛÌﬁ. TÔ ÙÌ‹Ì· "¶ÚÔÛÔ¯‹"...
Page 159 ¶POºY§A•EI™ KATA TH §EITOYP°IA TÔ ÚÔ˚ﬁÓ ı· Ú¤ÂÈ Ó· ÏÂÈÙÔ˘ÚÁÂ› Î¿Ùˆ ·ﬁ ÙÈ˜ ÚÔ‰È·ÁÚ·Ê¤˜ ÙË˜ Î·Ù·ÛÎÂ˘¿ÛÙÚÈ·˜ ÂÙ·ÈÚ›·˜ Î·È ﬁ¯È ÛÂ ÔÔÈÂÛ‰‹ÔÙÂ ¿ÏÏÂ˜ ÚÔÙÂÈÓﬁÌÂÓÂ˜ ¯Ú‹ÛÂÈ˜. MËÓ ÚÔÛ·ı‹ÛÂÙÂ Ó· ÏÂÈÙÔ˘ÚÁ‹ÛÂÙÂ ÙË Û˘ÛÎÂ˘‹ ÌÂ ‚ÚÂÁÌ¤Ó· ¯¤ÚÈ·, ÁÈ· Ó· ÌË ÚÔÎÏËıÂ› ·Ù‡¯ËÌ·. ŸÙ·Ó ÏÂÈÙÔ˘ÚÁÂ› Ë Û˘ÛÎÂ˘‹ Ì·˙› ÌÂ ¿ÏÏÂ˜ Û˘ÛÎÂ˘¤˜ ÂÍˆÙÂÚÈÎ‹˜ Î·‡ÛË˜ ÙÔ ‰ˆÌ¿ÙÈÔ...
Page 160 ONOMA™IA MONTE§OY KAI ¢IA™TA™EI™ MONTE§O ¶§ATO™ (mm) YæO™ (mm) BA£O™(mm) RAK-50NH5 ¶√§§∞¶§√ ∫§πª∞∆π™∆π∫√ ªÂ ·˘Ùﬁ ÙÔ ÔÏÏ·Ïﬁ ÎÏÈÌ·ÙÈÛÙÈÎﬁ, ÌÔÚÂ›ÙÂ Ó· Û˘Ó‰¤ÛÂÙÂ ·ÚÎÂÙ¤˜ ÂÛˆÙÂÚÈÎ¤˜ ÌÔÓ¿‰Â˜ ÛÂ ÌÈ· ÂÍˆÙÂÚÈÎ‹ ÌÔÓ¿‰·. √È ÂÛˆÙÂÚÈÎ¤˜ ÌÔÓ¿‰¤˜ ÌÔÚÔ‡Ó Ó· ÏÂÈÙÔ˘ÚÁÔ‡Ó ÌÂ ÙÔ Û˘Ó‰˘·ÛÌﬁ Ô˘ ÂÚÈÁÚ¿ÊÂÙ·È ·Ú·Î¿Ùˆ. ™˘Ó‰˘·ÛÌﬁ˜ §ÂÈÙÔ˘ÚÁÈÒÓ: ŸÙ·Ó...
Page 161 EN¢EIKTE™ æYKTIKH™ MONA¢A™ §∞ª¶∞∫π ºπ§∆ƒ√À ŸÙ·Ó Ë Û˘ÛÎÂ˘‹ ÏÂÈÙÔ˘ÚÁ‹ÛÂÈ ÁÈ· Û˘ÓÔÏÈÎﬁ ¯ÚﬁÓÔ ÂÚ›Ô˘ 100 ˆÚÒÓ, ÙÔ Ï·Ì¿ÎÈ ÙÔ˘ Ê›ÏÙÚÔ˘ ·Ó¿‚ÂÈ ÁÈ· Ó· ‰Â›ÍÂÈ ﬁÙÈ Â›Ó·È ÒÚ· Ó· Î·ı·ÚÈÛÙÂ› ÙÔ Ê›ÏÙÚÔ. §AM¶AKI §EITOYP°IA™ TÔ Ï·Ì¿ÎÈ ·˘Ùﬁ ·Ó¿‚ÂÈ Î·Ù¿ ÙË ÏÂÈÙÔ˘ÚÁ›·. TÔ §AM¶AKI §EITOYP°IA™ ·Ó·‚ÔÛ‚‹ÓÂÈ Î·Ù¿ ÙË TEMPORARY ı¤ÚÌ·ÓÛË...
Page 162 Ã∞ƒ∞∫∆∏ƒπ™ª√™ ∫∞π §∂π∆√Àƒ°π∞ ∆√À ∫∞£∂ ™∆√πÃ∂π√À ∆∏§∂ƒƒÀ£ªπ™∆∏™ √ ÙËÏÂÚÚ˘ıÌÈÛÙË˜ Î·ÓÔÓÈ˙ÂÈ ÙËÓ ÏÂÈÙÔ˘ÚÁÈ· ÙË˜ ÂÛˆÙÂÚÈÎË˜ ÌÔÓ·‰·˜. ∏ ÂÎÙ·ÛË ÙÔ˘ ÂÈÓ·È ÂÚÈÔ˘ 7 ÌÂÙÚ·. ∂·Ó Ù· ÂÛˆÙÂÚÈÎ· ÊˆÙ· Î·ÓÔÓÈ˙ÔÓÙ·È ËÏÂÎÙÚÔÓÈÎˆ˜, Ë ÂÎÙ·ÛË ÌÔÚÂÈ Ó· ÂÈÓ·È Î·È ÌÈÎÚˆÙÂÚË. √ ÙËÏÂÚÚ˘ıÌÈÛÙË˜ ÌÔÚÂÈ Ó· ÌÂÓË ÛÙÔ ÙÔÈ¯Ô ÛÙÔ ˘ÔÛÙËÚÈÁÌ· Ô˘ ÚÔÌËıÂ˘ÂÙ·È Â‰ˆ. ¶ÚÔÙÔ˘ Ó· ÙÔ ÂÁÎ·Ù·ÛÙËÛÂÙÂ, ÂÈ‚Â‚·ÈˆÛ·ÙÂ...
Page 163 ¢π∞º√ƒ∂™ §∂π∆√Àƒ°π∂™ I ∂ÏÂÁ¯Ô˜ ·˘ÙﬁÌ·ÙË˜ Â·ÓÂÎÎ›ÓËÔË˜ ∞Ó ˘¿ÚÍÂÈ ‰È·ÎÔ‹ ÚÂ‡Ì·ÙÔ˜, Ë ÏÂÈÙÔ˘ÚÁ›· ı· Û˘ÓÂ¯›ÛÂÈ ·˘ÙﬁÌ·Ù· ﬁÙ·Ó Â·Ó¤ÏıÂÈ ÙÔ ÚÂ‡Ì·, ÛÙÔÓ ÚÔËÁÔ‡ÌÂÓÔ ÙÚﬁÔ ÏÂÈÙÔ˘ÚÁ›·˜ Î·È ÌÂ ÙËÓ ›‰È· Î·ÙÂ‡ı˘ÓÛË ÙÔ˘ ·¤Ú·. (∫·ıÒ˜ Ë ÏÂÈÙÔ˘ÚÁ›· ‰ÂÓ ·‡ÂÙ·È ÌÂ ÙÔ ÙËÏÂ¯ÂÈÚÈÛÙ‹ÚÈÔ.) ∞Ó ‰ÂÓ ÛÎÔÂ‡ÂÙÂ Ó· Û˘ÓÂ¯›ÛÂÙÂ ÙËÓ ÏÂÈÙÔ˘ÚÁ›· ÙË˜ Û˘ÛÎÂ˘‹˜ ﬁÙ·Ó Â·Ó¤ÏıÂÈ ÙÔ ÚÂ‡Ì· Û‚‹ÛÙÂ ÙËÓ ·ÚÔ¯‹ ÚÂ‡Ì·ÙÔ˜. ŸÙ·Ó...
Page 164 §∂π∆√Àƒ°π∞ £∂ƒª∞¡™∏™ ÃÚËÛÈÌÔÔÈËÛ·ÙÂ ÙÔÓ ÙËÏÂÚÚ˘ıÌÈÛÙË ÁÈ· ıÂÚÌ·ÓÛË ÔÙ·Ó Ë ÂÍˆÙÂÚÈÎË ıÂÚÌÔÎÚ·ÛÈ· ÂÈÓ·È Î·Ùˆ ·Ô 21 ∫ÂÏÛÈÔ˘. √Ù·Ó ÂÈÓ·È ÔÏ˘ ˙ÂÛÙË (·Óˆ ·Ô 21 ∫ÂÏÛÈÔ˘), Ë ıÂÚÌ·ÓÙÈÎË ‰˘Ó·ÙÔÙËÙ· ÌÔÚÂÈ Ó· ÌË ÏÂÈÙÔ˘ÚÁÈÛË ÁÈ· ÙËÓ ÚÔÛÙ·ÛÈ· ÙÔ˘ ÙËÏÂÚÚ˘ıÌÈÛÙÔ˘. ∞Ó·ÌÌ¤ÓÔÛ ·ÎÔÏÔ˘ı›· ·Ó·ÊÔÚÈÎ¿ ˜Â ·ÔÊÂ‡Áˆ ·ÍÈÔÈ˜›· ·ﬁ ¿ÚıÚÔ ¤Ì‚ÏÌ·, ·Ú¤˜ˆ ˜Í ‰Ô˘ÏÂ›·...
Page 165 §∂π∆√Àƒ°π∞ •∏ƒ∞¡™∏™ ÃÚËÛÈÌÔÔÈ‹ÛÙÂ ÙË Û˘ÛÎÂ˘‹ ÁÈ· Í‹Ú·ÓÛË, ﬁÙ·Ó Ë ıÂÚÌÔÎÚ·Û›· ÙÔ˘ ¯ÒÚÔ˘ Â›Ó·È ¿Óˆ ·ﬁ 16ÆC. ŸÙ·Ó Â›Ó·È Î¿Ùˆ ·ﬁ 15ÆC ‹ Í‹Ú·ÓÔË ‰ÂÓ ÏÂÈÙÔ˘ÚÁÂ›. ¶·Ù‹ÛÙÂ ÙÔ ÎÔ˘Ì› ∂¶π§√°∏™ §∂π∆√Àƒ°πø¡ ¤ÙÛÈ ÒÛÙÂ Ó· ÂÌÊ·ÓÈÛÙÂ› ÛÙÔ display (•∏ƒ∞¡™∏). ˚ ∏ ∆∞ÃÀ∆∏∆∞ ∞¡∂ªπ™∆∏ƒ∞ Ú˘ıÌ›˙ÂÙ·È ·˘ÙﬁÌ·Ù· ÛÙË ı¤ÛË Ã∞ª∏§∏.
Page 166 §∂π∆√Àƒ°π∞ æ∏•∏™ ÃÚËÛÈÌÔÔÈ‹ÛÙÂ ÙË Û˘ÛÎÂ˘‹ ÁÈ· „‡ÍË, ﬁÙ·Ó Ë ÂÍˆÙÂÚÈÎ‹ ıÂÚÌÔÎÚ·Û›· Â›Ó·È –10~43ÆC. ∂¿Ó Ë ˘ÁÚ·Û›· ÛÙÔ ¯ÒÚÔ Â›Ó·È ÔÏ‡ ˘„ËÏ‹ (¿Óˆ ·ﬁ 80%) ÌÔÚÂ› Ó· Û¯ËÌ·ÙÈÛÙÂ› Ï›ÁÔ ÓÂÚﬁ Û˘Ì‡ÎÓˆÛË˜ ÛÙË ÛÎ¿Ú· ÂÎÚÔ‹˜ ·¤Ú· ÙË˜ ÂÛˆÙÂÚÈÎ‹˜ Û˘ÛÎÂ˘‹˜. ¶·Ù‹ÛÙÂ ÙÔ ÎÔ˘Ì› ∂¶π§√°∏™ §∂π∆√Àƒ°π∞™ ¤ÙÛÈ ÒÛÙÂ Ó· ÂÌÊ·ÓÈÛÙÂ›...
Page 167 §∂π∆√Àƒ°π∞ ∆√À ∞¡∂ªπ™∆∏ƒ∞ ªÔÚÂ›ÙÂ Ó· ¯ÚËÛÈËÔÔÈ‹ÛÂÙÂ ÙË Û˘ÛÎÂ˘‹ Î·È ·ÏÒ˜ ˆ˜ Û˘ÛÎÂ˘‹ Î˘ÎÏÔÊÔÚ›·˜ ·¤Ú·. ∂ÈÏ¤ÍÙÂ ·˘Ù‹ ÙË ÏÂÈÙÔ˘ÚÁ›· ÁÈ· Ó· ÛÙÂÁÓÒÛÂÙÂ ·ﬁ Ì¤Û· ÙËÓ ÂÛˆÙÂÚÈÎ‹ Û˘ÛÎÂ˘‹ ÛÙÔ Ù¤ÏÔ˜ ÙÔ˘ Î·ÏÔÎ·ÈÚÈÔ‡. ¶·Ù‹ÛÙÂ ÙÔ ÎÔ˘Ì› ∂¶π§√°∏™ §∂π∆√Àƒ°π∞™ ¤ÙÛÈ ÒÛÙÂ ÛÙÔ display Ó· ÂÌÊ·ÓÈÛÙÂ› (ANEMI™∆∏ƒ∞™).
Page 168 ¶ø™ Xƒ∏™πª√¶√π∂π∆∞π √ ƒÀ£ªπ™∆∏™ Xƒ√¡√À ﬂÚ·, ËÌ¤Ú·, Ì‹Ó·˜ ƒ˘ıÌ›ÛÙÂ ÙËÓ Â›Î·ÈÚË Ì¤Ú· øƒ∞, Î·È ÙÔ Ì‹Ó· ÌÂ ÙÔ ÎÔ˘Ì› ªÂÙ¿ ·ﬁ ÙËÓ ·ÏÏ·Á‹ ∏ª∂ƒ∞, ƒÀ£ªπ™∏™ Ãƒ√¡√À. ÙˆÓ Ì·Ù·ÚÈÒÓ ª∏¡∞™ (Â›Î·ÈÚË ÒÚ·, ËÌ¤Ú·, Ì‹Ó·˜) ƒÀ£ªπ™∆∏™ RESET Ãƒ√¡√À ∫§∂π™πª∞∆√™ ¶·Ù‹ÛÙÂ ÙÔ ÎÔ˘Ì› ƒ˘ıÌÈÛÙ‹˜...
Page 169 ∏ ¤Ó‰ÂÈÍË ÙË˜ ÒÚ·˜ ¶ÚÔÁÚ·ÌÌ·Ù›ÛÙÂ ÙËÓ •·Ó··Ù‹ÛÙÂ ÙÔ ÎÔ˘Ì› ¶·Ù‹ÛÙÂ ÙÔ ÂÍ·Ê·Ó›˙ÂÙ·È ·˘ÙﬁÌ·Ù· Â›Î·ÈÚË ÒÚ· ÌÂ ÙÔ ÎÔ˘Ì› ƒÀ£ªπ™∏™ Ãƒ√¡√À. ÎÔ˘Ì› (øƒ∞) ÌÂÙ¿ ·ﬁ 10 ‰Â˘ÙÂÚﬁÏÂÙÔ. ƒÀ£ªπ™∏™ Ãƒ√¡√À. °È· Ó· ÂÏ¤ÁÍÂÙÂ ÙË Ú‡ıÌÈÛË ÙË˜ ÒÚ·˜, ·Ù‹ÛÙÂ ‰‡Ô ÊÔÚ¤˜ ÙÔ ÎÔ˘Ì› ƒÀ£ªπ™∏™...
Page 170 ¶ø™ ¶ƒ√°ƒ∞ªª∞∆π∑∂∆∞π ∏ ∞À∆√ª∞∆∏ ¶∞À™∏ ¶ÚÒÙ· ÚÔÁÚ·ÌÌ·Ù›ÛÙÂ ÙËÓ Â›Î·ÈÚË ÒÚ· ¤·Ó ‰ÂÓ ¤¯ÂÈ ‹‰Ë ÚÔÁÚ·ÌÌ·ÙÈÛÙÂ› (µÏ¤Â ÙÈ˜ ÛÂÏ›‰Â˜ ÁÈ· ÙÔÓ ÚÔÁÚ·ÌÌ·ÙÈÛÌﬁ ÙË˜ Â›Î·ÈÚË˜ ÒÚ·˜). ¶·Ù‹ÛÙÂ ÙÔ ÎÔ˘Ì› (∞À∆√ª∞∆∏ ¶∞À™∏) Î·È ÙÔ display ·ÏÏ¿˙ÂÈ ﬁˆ˜ ·Ú›ÛÙ·Ù·È ·Ú·Î¿Ùˆ. ∆ÚﬁÔ˜ ÏÂÈÙÔ˘ÚÁ›·˜ ŒÓ‰ÂÈÍË 1 ÒÚ· ¡ 2 ÒÚÂ˜ ¡ 3 ÒÚÂ˜ ¡ 7 ÒÚÂ˜ ƒ˘ıÌÈÛÙ‹˜...
Page 171 ∂ÂÍ‹ÁËÛË ÙË˜ ·˘ÙﬁÌ·ÙË˜ ·‡ÛË˜ ∏ Û˘ÛÎÂ˘‹ ÂÏ¤Á¯ÂÈ ·˘ÙﬁÌ·Ù· ÙËÓ ∆∞ÃÀ∆∏∆∞ ∆√À ∞¡∂ªπ™∆∏ƒ∞ Î·È ÙË ıÂÚÌÔÎÚ·Û›· ¯ÒÚÔ˘ ¤ÙÛÈ ÒÛÙÂ Ó· ˘¿Ú¯Ô˘Ó ‹Û˘¯Ë ÏÂÈÙÔ˘ÚÁ›· Î·È ˘ÁÈÂÈÓ¤˜ Û˘Óı‹ÎÂ˜. ™∏ª∂πø™∏ ∂·Ó Ë ËÌÂÚÔÌËÓÈ· Ë’ Ô ·ÚˆÓ ¯ÚÔÓÔ˜ ‰ÂÓ Î·ÓÔÓÈÛÙËÎÂ, Ô ¯ÚÔÓÔ‰È·ÎÔÙË˜ ˘ÓÔ˘ ‰ÂÓ ÌÔÚÂÈ Ó· ÚÔÁÚ·ÌÌ·ÙÈÛÙË’. ∂·Ó...
Page 172 ƒÀ£ªπ™∏ ∆ø¡ ∫∞∆∂À£À¡∆∏ƒø¡ ∞∂ƒ∞ ∫·ÙÂ‡ı˘ÓÛË ÙÔ˘ ·¤Ú· ·ﬁ ÙÔ ·ÈÚ-ÎÔÓÙ›ÛÈÔÓ ÚÔ˜ Ù· ¿Óˆ Î·È ÚÔ˜ Ù· Î¿Ùˆ. √ ÔÚÈ˙ÔÓÙÈÔ˜ Î·ÙÂ˘ı˘ÓÙËÚ·˜ ·ÂÚ· ÂÈÓ·È ÂÁÎ·Ù·ÛÙËÌÂÓÔ˜ ·˘ÙÔÌ·Ù· ÛÂ ÁˆÓÈ· Î·Ù·ÏÏËÏË ÁÈ· Î·ıÂ ÏÂÈÙÔ˘ÚÁÈ·. √ RESET Î·ÙÂ˘ı˘ÓÙËÚ·˜ ÌÔÚÂÈ Ó· Á˘ÚÈÛË Â·Óˆ Ë’ Î·Ùˆ Û˘ÓÂ¯ˆ˜ Î·È...
Page 173 ¶ø™ NA A§§AZETE TI™ M¶ATAPIE™ ™TO TH§EXEIPI™THPIO AÊ·ÈÚ¤ÛÙÂ ÙÔ Î·¿ÎÈ ﬁˆ˜ Ê·›ÓÂÙ·È ÛÙËÓ ÂÈÎﬁÓ· Î·È ¶È¤ÛÙÂ Î·È ÙÚ·‚Â›ÍÙÂ ‚Á¿ÏÙÂ ÙÈ˜ ·ÏÈ¤˜ Ì·Ù·Ú›Â˜ Î·Ù¿ ÙËÓ Î·ÙÂ‡ı˘ÓÛË ÙÔ˘ ‚¤ÏÔ˘˜. EÁÎ·Ù·ÛÙ‹ÛÙÂ ÙÈ˜ Î·ÈÓÔ‡ÚÁÈÂ˜ Ì·Ù·Ú›Â˜. H Î·ÙÂ‡ı˘ÓÛË ÙˆÓ Ì·Ù·ÚÈÒÓ ı· Ú¤ÂÈ Ó· Û˘Ì‚·‰›˙ÂÈ ÌÂ Ù· Û‡Ì‚ÔÏ· ÛÙËÓ...
Page 174 I¢ANIKOI TPO¶OI §EITOYP°IA™ AÓÂÎÙ‹ £ÂÚÌÔÎÚ·Û›· ¢ˆÌ·Ù›Ô˘ TÔÔı¤ÙËÛË KÔ˘ÚÙÈÓÒÓ ‹ PÔÏÏÒÓ ¶ÚÔÂÈ‰ÔÔ›ËÛË E›Ó·È Èı·Óﬁ TÔ æ‡¯Ô˜ Â›Ó·È Î·Îﬁ Ó· ÌÂÈÒÓÂÙ·È Ë ÁÈ· ÙËÓ ˘ÁÂ›· Î·È ı ¤ Ú Ì · Ó Û Ë Û·Ù¿ÏË ËÏÂÎÙÚÈÎÔ‡ ﬁ Ù · Ó ÚÂ‡Ì·ÙÔ˜. Â È Û ¤ Ú ¯ Â Ù · È ·¤Ú·˜...
Page 175 ¶§HPOºOPIE™ °IA TOY™ XPH™TE™ TÔ KÏÈÌ·ÙÈÛÙÈÎﬁ Î·È ÕÏÏË ¶ËÁ‹ £ÂÚÌﬁÙËÙ·˜ ÛÙÔ ™›ÙÈ ¶ÚÔÛÔ¯‹ E¿Ó Ë ıÂÚÌﬁÙËÙ· Ì¤Û· ÛÙÔ ‰ˆÌ¿ÙÈÔ Â›Ó·È ¿Óˆ ·ﬁ ÙË ‰˘Ó·ÙﬁÙËÙ· „‡ÍË˜ ÙÔ˘ ÎÏÈÌ·ÙÈÛÙÈÎÔ‡ (.¯. ÔÏÏÔ› ¿ÓıÚˆÔÈ ÛÙÔ ‰ˆÌ¿ÙÈÔ, ¯Ú‹ÛË ¿ÏÏˆÓ ÌË¯·ÓËÌ¿ÙˆÓ ÂÎÔÌ‹˜ ıÂÚÌﬁÙËÙ·˜ ÎÏ) Ë ÚÔÙÔÔıÂÙËÌ¤ÓË ıÂÚÌÔÎÚÛ›·...
Page 176 ∂Nø™H TøN KA£APIZONTA™ ºI§TPøN AEPA ¶ƒ√™√Ã∏ √ Î·ı·ÚÈÛÌﬁ˜ Î·È Ë Û˘ÓÙ‹ÚËÛË Ú¤ÂÈ Ó· ÂÎÙÂÏÔ‡ÓÙ·È ÌﬁÓÔ ·ﬁ ÂÍÂÈ‰ÈÎÂ˘Ì¤ÓÔ ÚÔÛˆÈÎﬁ. ¶ÚÈÓ ·ﬁ ÙÔÓ Î·ı·ÚÈÛÌﬁ, ‰È·Îﬁ„ÙÂ ÙË ÏÂÈÙÔ˘ÚÁ›· Î·È ÙËÓ ·ÚÔ¯‹ ÚÂ‡Ì·ÙÔ˜. ∞ÓËÍ·ÙÂ ÙÔ ÌÚÔÛÙÈÓÔ Î·Ï˘ÌÌ·. ŒÏÍÛÙÂ ÚÔ˜ Ù· Â¿Óˆ ÙÔÓ ÌÚÔÛÙÈÓﬁ ›Ó·Î· ÎÚ·ÙÒÓÙ·˜...
Page 177 ™YNTHPH™H ¶ƒ√™√Ã∏ √ Î·ı·ÚÈÛÌﬁ˜ Î·È Ë Û˘ÓÙ‹ÚËÛË Ú¤ÂÈ Ó· ÂÎÙÂÏÔ‡ÓÙ·È ÌﬁÓÔ ·ﬁ ÂÍÂÈ‰ÈÎÂ˘Ì¤ÓÔ ÚÔÛˆÈÎﬁ. ¶ÚÈÓ ·ﬁ ÙÔÓ Î·ı·ÚÈÛÌﬁ, ‰È·Îﬁ„ÙÂ ÙË ÏÂÈÙÔ˘ÚÁ›· Î·È ÙËÓ ·ÚÔ¯‹ ÚÂ‡Ì·ÙÔ˜. ºI§TPO AEPA K·ı·Ú›ÛÙÂ ÙÔ Ê›ÏÙÚÔ ·¤Ú·, ÁÈ·Ù› Ì·˙Â‡ÂÈ ÙË ÛÎﬁÓË Ì¤Û· ·ﬁ ÙÔ ‰ˆÌ¿ÙÈÔ. ŸÙ·Ó ÙÔ Ê›ÏÙÚÔ Â›Ó·È ÁÂÌ¿ÙÔ ÛÎﬁÓË, Ë...
Page 178 2. √ ÂÌÚﬁÛıÈÔ˜ ›Ó·Î·˜ ÂÈ‰¤¯ÂÙ·È Ï‡ÛË˜ ∞Ê·ÈÚ¤ÛÙÂ ÙÔÓ ÂÌÚﬁÛıÈÔ ›Ó·Î· Î·È Ï‡ÓÂÙÂ ÌÂ Î·ı·Úﬁ ÓÂÚﬁ. ¶Ï‡ÓÙÂ ÙÔ ÌÂ Ì·Ï·Îﬁ ÛÊÔ˘ÁÁ¿ÚÈ. MÂÙ¿ ÙË ¯Ú‹ÛË Ô˘‰¤ÙÂÚÔ˘ Î·ı·ÚÈÛÙÈÎÔ‡, Ï‡ÓÙÂ ÙÔ ÌÂ Î·ı·Úﬁ ÓÂÚﬁ. ŸÙ·Ó ‰ÂÓ Â›Ó·È ‰˘Ó·ÙﬁÓ Ó· ÌÂÙ·ÎÈÓ‹ÛÂÙÂ ÙÔÓ ÂÌÚﬁÛıÈÔ ›Ó·Î·, ÛÎÔ˘›ÛÙÂ ÙÔÓ ÌÂ ¤Ó· Ì·Ï·Îﬁ, ÛÙÂÁÓﬁ ÎÔÌÌ¿ÙÈ ‡Ê·ÛÌ·.
Page 179 ¶ƒ√™√Ã∏ √ Î·ı·ÚÈÛÌﬁ˜ Î·È Ë Û˘ÓÙ‹ÚËÛË Ú¤ÂÈ Ó· ÂÎÙÂÏÔ‡ÓÙ·È ÌﬁÓÔ ·ﬁ ÂÍÂÈ‰ÈÎÂ˘Ì¤ÓÔ ÚÔÛˆÈÎﬁ. ¶ÚÈÓ ·ﬁ ÙÔÓ Î·ı·ÚÈÛÌﬁ, ‰È·Îﬁ„ÙÂ ÙË ÏÂÈÙÔ˘ÚÁ›· Î·È ÙËÓ ·ÚÔ¯‹ ÚÂ‡Ì·ÙÔ˜. 3. ™YNTHPH™H ™THN APXH MAKPA™ ¶EPIO¢OY MH-XPH™H™ §ÂÈÙÔ˘ÚÁ‹ÛÙÂ ÙËÓ Û˘ÛÎÂ˘‹ ÛÂ ÏÂÈÙÔ˘ÚÁ›· (æY•H) Î·È Î·È ıÂÚÌÔÎÚ·Û›· ÛÙÔ˘˜ 32 C Î·È...
Page 180 Y¶O™THPI•H META THN ¶ø§H™H KAI E°°YH™H ¶PIN KA§E™ETE TEXNIKO, E§E°•TE TA ¶APAKATø ™HMEIA. ™YN£HKH E§E°•TE TA ¶APAKATø ™HMEIA E›Ó·È Ë ·ÛÊ¿ÏÂÈ· ÂÓÙ¿ÍÂÈ; ŸÙ·Ó ‰ÂÓ ÏÂÈÙÔ˘ÚÁÂ› M‹ˆ˜ Ë Ù¿ÛË Â›Ó·È ÂÍ·ÈÚÂÙÈÎ¿ ˘„ËÏ‹ ‹ ¯·ÌËÏ‹; E›Ó·È Ë ·ÛÊ¿ÏÂÈ· ·ÓÂ‚·ÛÌ¤ÓË; ∫·ı·Ú›ÛÙËÎÂ ÙÔ Ê›ÏÙÚÔ ·¤ÚÔ˜. M‹ˆ˜...
Page 181 ™ËÌÂÈÒÛÙÂ: ŸÙ·Ó ·Ó¿‚ÂÙÂ ÙÔ ÎÏÈÌ·ÙÈÛÙÈÎﬁ, È‰È·›ÙÂÚ· ﬁÙ·Ó Ô ÊˆÙÈÛÌﬁ˜ ‰ˆÌ·Ù›Ô˘ Â›Ó·È ¯·ÌËÏﬁ˜, ÌÔÚÂ› Ó· ÚÔÎÏËıÂ› ÙÚÂÌﬁ·ÈÁÌ· ÛÙÔ Êˆ˜. ∆Ô ÁÂÁÔÓﬁ˜ ·˘Ùﬁ ‰ÂÓ ¤¯ÂÈ Î·ÌÌ›· ‰˘ÛÌÂÓ‹ Â›ÙˆÛË. ¶Ú¤ÂÈ Ó· ÂÏÂÁ¯ıÂ› Â¿Ó Ë ËÏÂÎÙÚÈÎ‹ ÂÁÎ·Ù¿ÛÙ·ÛË ÙÔ˘ ¯ÒÚÔ˘ ¤¯ÂÈ Á›ÓÂÈ Û‡ÌÊˆÓ· ÌÂ ÙÔÓ ∫·ÓÔÓÈÛÌﬁ...
Page 182 MEMO ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................–...
Page 183 КОНДИЦИОНЕР ТИПА РАСКОЛА НАРУЖНИЙ БЛОК \ ВНУТРЕННИЙ БЛОК МОДЕЛЬ RAK-50NH5 RAK-50NH5 Instruction manual Manual de instrucciones Page 1~26 Página 105~130 To obtain the best performance and ensure years of trouble Para obtener el mejor funcionamiento y asegurar años de free use, please read this instruction manual completely.
Page 184: Указания По Технике Безопасности
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Предупреждение Осторожно ТЕХНИКА БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ ПРЕДУПРЕЖДЕНИЕ ОСТОРОЖНО ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ПЕРЕМЕЩЕНИИ И ТЕХОБСЛУЖИВАНИИ ПРЕДУПРЕЖДЕНИЕ ТЕХНИКА БЕЗОЛАСНОСТИ В ХОДЕ ЭКСПЛУАТАЦИИ П Р Е Д У П Р Е Ж Д Е Н И Е – 184 –...
Page 185 ТЕХИКА БЕЗОПАСНОСТИ В ХОДЕ ЭКСПЛУАТАЦИИ О С Т О Р О Ж Н О – 185 –...
Page 186 НАИМЕНОВАНИЯ И Ф УНКЦИИ КАЖДОГО УЗЛА ВНУТРЕННИЙ БЛОК ВОЗДУШНЫЙ ФИЛЬТР Передняя панель ИНДИКАТОРЫ ВНУТРЕННЕГО БЛОКА ГОРИЗОНТАЛЬНЫЙ ОТРАЖАТЕЛЬ • ВЕРТИКАЛНЫЙ ОТРАЖАТЕЛЬ ВЫХОД ВОЗДУХА) ДИСТАНЦИОННЫЙ РЕГУЛЯТОР НАИМЕНОВАНИЕ МОДЕЛИ И РАЗМЕСЫ RAK-50NH5 МУЛЬТИСИСТЕМНЫЙ ВОЗДУШНЫЙ КОНДИЦИОНЕР Комбинация рабочих режимов: Регулирование Количества Внутренних Блоков: Неработающие Внутренние Блоки: – 186 –...
Page 187 ИНДИКАТОРЫ ВНУТРЕННЕГО БЛОКА ЛАМПА ФИЛЬТРА КОНТРОЛЬНАЯ ЛАМПА TEMPORARY SWITCH (1) Во время начала нагревания (2) Во время размораживания ТАЙМЕРНАЯ ЛАМПА ИНДИКАТОР РАБОТЫ TEMPORARY SWITCH ВРЕМЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ – 187 –...
Page 188 НАИМЕНОВАНИЕ И ФУНКЦИИ ОТДЕЛЬНЬІХ У3ЛОВ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ДУ) ˚ ˚ RESET Меры безопасности при эксплуатации – 188 –...
Page 189 РАЗЛИЧНЫЕ ФУНКЦИИ I Автоматический перезапуск АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ RESET СТАРТ СТОП 3°C. °C – 189 –...
Page 190: Режим Нагрева
РЕЖИМ НАГРЕВА ˚ (ABTO) RESET ˚ СТАРТ СТОП – 190 –...
Page 191 РЕЖИМ СУШКИ ˚ RESET СТАРТ СТОП ˚ I Функция Cушки – 191 –...
Page 192 РЕЖИМ ОХПАЖДЕНИЯ ˚ RESET ˚ СТАРТ СТОП – 192 –...
Page 193: Режим Вентиляции
РЕЖИМ ВЕНТИЛЯЦИИ СТАРТ RESET CTOП ..в режиме нагрева в режиме охлаждения – 193 –...
Page 194: Установка Таймера
УСТАНОВКА ТАЙМЕРА RESET Отмена Режима Резервирования ПРИМЕЧАНИЕ – 194 –...
Page 195 – 195 –...
Page 196 УСТАНОВКА ТАЙМЕРА ЗАДЕРЖКИ ОТКЛЮЧЕНИЯ Первоначально необходимо произвести установку текущего времени, если это не было сделано прежде (см. разделы по установке текущего времени). Нажать клавишу (ЗАДЕРЖКА ОТКЛЮЧЕНИЯ), после чего индикация дисплея изменится в соответствии с представленным ниже изображением. Режим Индикация Таймер задержки 1 час...
Page 197 Принцип действия таймера задержки отключения Кондиционер осуществляет автоматическое регулирование СКОРОСТИ ВЕНТИЛЯТОРА и температуры в помещении, чтобы обеспечить тишину и соответствующие условия для здоровья людей. ПРИМЕЧАНИЕ Если не установлена дата или текущее время, таймер задержки отключения нельзя установить. Если установка таймера задержки отключения произведена после установки...
Page 198 РЕГУЛИРОВКА ДЕФЛЕКТОРОВ ПОТОКА ВОЭДУХА Регулировка потока воздуха от кондиционера в направлении вверх и вниз. Горизонтальный дефлектор потока воздуха автоматически RESET устанавливается под углом, требуемым для каждого конкретного режима. Кнопка (АВТОМАТИЧЕСКИЙ ПОВОРОТ) позволяет устанавливать режим постоянного колебания дефлектора вверхвниз, а также устанавливать желаемый...
Page 199 ЗАМЕНА БАТАРЕЙ В ПУЛЬТЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Снять крышку, как показано на рисунке, и вынуть НаЂаВите толкайте по отработанные батареи. напраВлениХ, указанному стрелкой. ç Вставить новые батареи. Положение батарей должно совпадать с маркировкой в отсеке. ОСТОРОЖНО 1. Не использовать вместе старые и новые батареи, а также батареи...
Page 200 ИДЕАЛЬНЫЙ СПОСОБ ЭКСПЛУАТАЦИИ Температура В Помещении Использование штор или ставней Предупреждение С их Холодная помощью температура в можно помещении снизить неблагоприятно жару, проникающую Воздействует на здоровье и вызывает в комнату, излшнний расход через окна. злектрознергии. Вентиляция Эффективное использование таймера Ночью используйте таймеры “Включить” Осторожно...
Page 201: Информация Для Пользователя
ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ Воздушный Кондиционер и Нагреватель В Одном помещении Осторожно Если количество теплоты в ломещении превышает охлаждающую способность устройства (например: При большом количестве людей в помещеии, при работающих нагревательных приборах и. т.п.), установленная температура в помещении не может быть достигнута.
Page 202 ПРИЛОЖЕНИЕ ВОЗДУХА, ЧИСТЯЩЕГО ФИЛЬТРЫ ОСТОРОЖНО Чистка и обслуживание должно производиться только квалифицированным, обслуживающим персоналом. Перед чисткой, остановите работу и отсоедините источник питания. Откройте переднюю панель. Подтяните лицевую панель, держа её двумя руками по двум сторонам. Выньте фильтры. Придавите по направлению вверх...
Page 203: Воздушный Фильтр
ОБСЛУЖИВАНИЕ ОСТОРОЖНО Чистка и обслуживание должно производиться только квалифицированным, обслуживающим персоналом. Перед чисткой, остановите работу и отсоедините источник питания. ВОЗДУШНЫЙ ФИЛЬТР Воздушный фильтр необходимо чистить, так как на нем оседает пыль из комнаты. При запыленном фильтре уменьшается поток воздуха и охладительная способность. Может возникнуть...
Page 204 Моющаяся лицевая панель Снимите лицевую панель и помойте её чистой водой. для мытья применяйте мягкую губку. После применения мягких моющих средств, тщательно промойте чистой водой. Когда лицевая панель не снята, вытирайте её мягкой, сухой тряпкой. Хорошо протирайте пульт дистанционного управления, используя мягкую, сухую...
Page 205 ОСТОРОЖНО Чистка и обслуживание должно производиться только квалифицированным, обслуживающим персоналом. Перед чисткой, остановите работу и отсоедините источник питания. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕРЕД ДЛИТЕЛЬНЫМ ПРОСТОЕМ Перед длительным простоем следует отключить кондиционер на половину дня, установив рабочий режим (ОХЛАЖДЕНИЕ), температуру 32°С и скорость вентилятора (ВЫСОК), выбрав для...
Page 206: Гарантийное Обслуживание
ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ ПЕРЕД ОБРАШЕНИЕМ К СПЕЦИАЛИСТУ ПРОВЕРЬТЕ НИЖЕПЕРЕЧИСЛЕННЫЕ УСДОВИЯ ПРОВЕРЬТЕ СЛЕДУЮЩИЕ ПУНКТЫ Предохранитель в порядке? Когда прибор не Напряжение в сети высокое или низкое? работает Выключатель питания или прерыватель электроцепи в положении “Вкл”? Очищался ли фильтр? Солнечный свет не падает на блок конденсации? Когда...
Page 207 Заметьте пожлуйстаа: При переключении прибора, частично когда свет комнаты смутым, незнаачительное яркое колебание может создатьсяя. Однако, это не считается ненормальым. Условия Локальной Электрической Компании должны быть соблюдены. Примечание Избегите использовать кондиционер комнаты для охлаждая деятельности когда внешняя температура под 21 ч (70ф). Порекомендованные...

Hitachi RAK-50NH5 Instruction Manual

Available languages

Quick Links

Related Manuals for Hitachi RAK-50NH5

Summary of Contents for Hitachi RAK-50NH5

Table of Contents
