Betriebsanleitung | Operating instructions | Mode d'emploi
SATA® top air™
Inhaltsverzeichnis [Originalfassung:
Deutsch]
1. Aufbau
Contents [Original Version: German]
1. Technical Design
3. Use
Table des matières
[version originale : allemand]
1. Structure
1. Aufbau

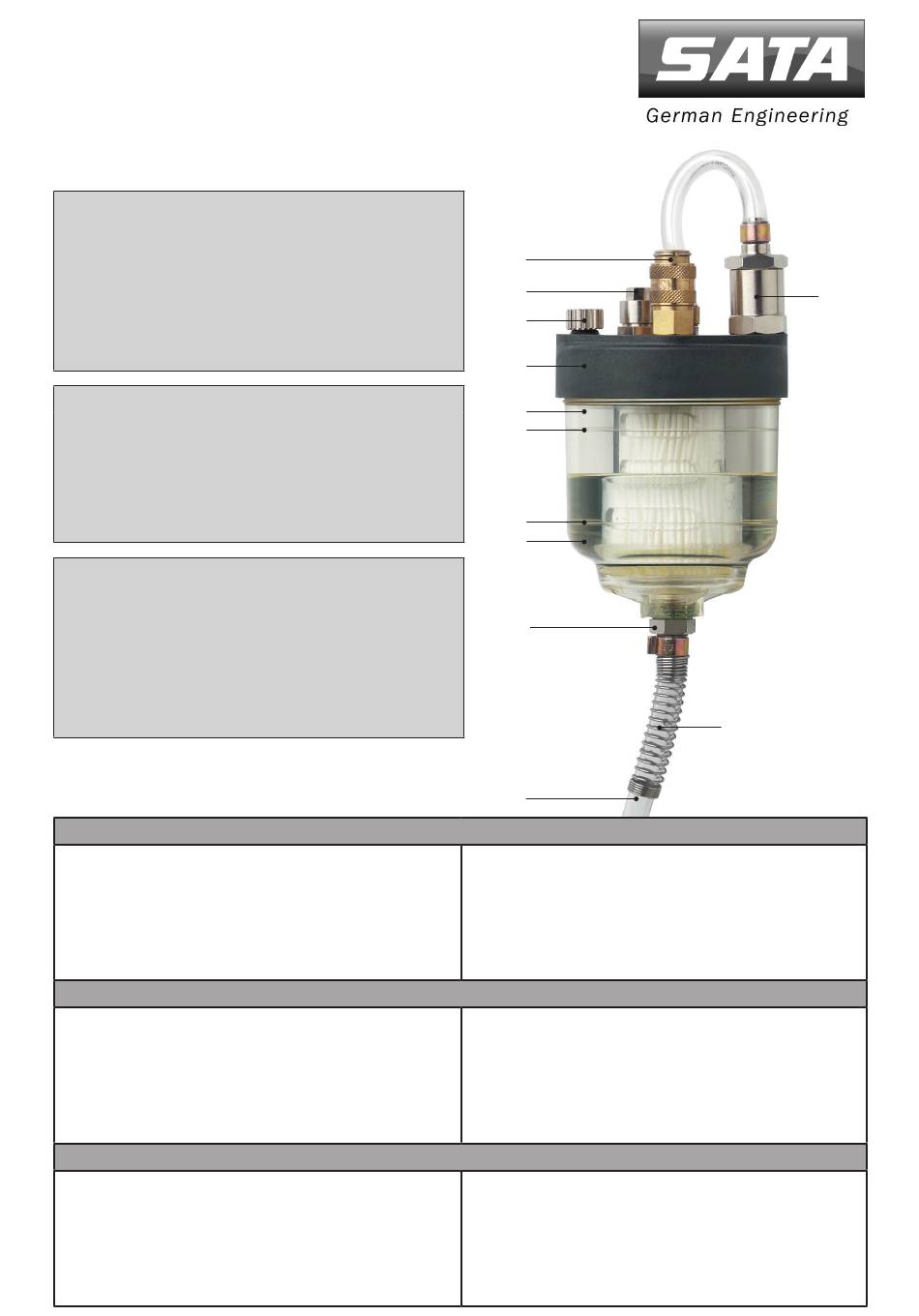

[1-1] Luftzuführungsschlauch von Gurteinheit (Regelventil)
[1-2] Lufteingangsnippel
[1-3] Befeuchtermodul
[1-4] Wasserreservoir
[1-5] Minimaler Füllstand
[1-6] Maximaler Füllstand
1. Technical Design
[1-1] Air supply hose, coming from belt unit (regulation
valve)
[1-2] Air inlet nipple
[1-3] Humidifier module
[1-4] Water storage
[1-5] Minimum filling level
[1-6] Maximum filling level
1. Structure
[1-1] Tuyau d'approvisionnement en air, venant de la cein-
ture (valve de réglage)
[1-2] Nipple de l'entrée d'air
[1-3] Module humidificateur
[1-4] Récipient d'eau
[1-5] Niveau minimum de remplissage
[1-6] Niveau maximum de remplissage
7. Wasserwechsel
8. Befeuchtermodulwechsel
9. Keimbildung
10. Befüllungshilfe
11. Garantiebedingungen
12. Ersatzteile
7. Changing the Water
8. Changing the Humidifier
Module
9. Germ Infestation
10. Easy Refill
11. Guarantee conditions
12. Spare parts
[1-11]
[1-10]
[1-9]
[1-8]
[1-7]
[1-6]
[1-5]
[1-4]
[1-2]
[1-1]
[1-7] Abnehmbarer Behälter
[1-8] Halter zum Einklipsen in den Tragegurt
[1-9] Befüllöffnungsverschlußschraube
[1-10] Sicherheitsüberdruckventil
[1-11] Abgangskupplung zum Anschluß der Atemschutz-
haube, oder -maske
[1-12] Druckentlastungsventil
[1-13] Knickschutzfeder
[1-7] Removable receptacle
[1-8] Handle for clamping the unit to the carrying belt
[1-9] Closing screw for filling opening
[1-10] Safety valve
[1-11] Outlet coupling for connecting full face or half mask
respirator
[1-12] Pressure relief valve
[1-13] Anti-bend spring
[1-7] Récipient détachable
[1-8] Support pour être branché à la ceinture
[1-9] Vis de fermeture pour ouverture de remplissage
[1-10] Valve de sécurité
[1-11] Accouplement de sortie pour brancher le masque
[1-12] Valve de détente de pression
[1-13] Ressort anti-pliage
[1-3]
[1-13]
[1-12]
