Prop til ekspansionskammer

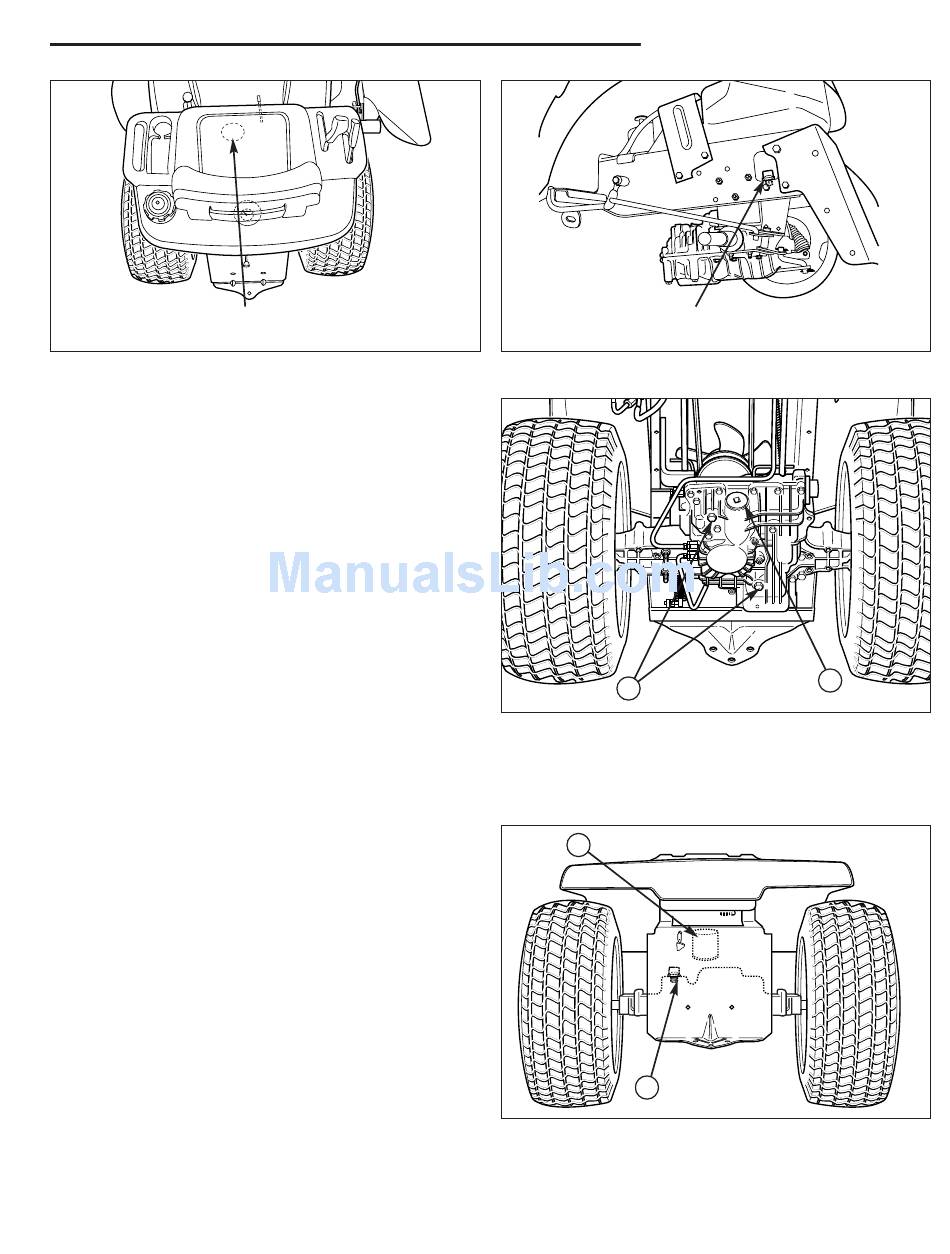

Fig. 36. Prop i sædekonsol
Vedligeholdelse af model K71
De følgende vedligeholdelsesprocedurer skal udføres på
transmissioner af model K71 efter de første 50 driftstimer og
derefter for hver 250 timer.
OPLYSNINGER OM TRANSMISSIONEN
Oliekapacitet i transmissionen: Ca. 4,25 liter
Olietype til transmissionen: SAE 10W-30 type SG/CD
Reservedelsnummer på indvendigt oliefilter: 1719832
Reservedelsnummer på oliefilteret i hydrauliksystemet:
1719168
KONTROLLER TRANSMISSIONENS OLIESTAND
Serviceinterval: hver 5 driftstimer
Bemærk: Løftecylinderen børe være helt udstrakt.
1. Skyd førersædet tilbage for at få adgang til
plastikproppen i toppen af sædekonsollen (se fig. 36).
Fjern proppen.
2. Rengør området omkring ekspansionskammeret. Åben
dækslet og kontroller, at der står olie i bunden af
ekspansionskammeret. Hvis der ikke er noget olie at se,
påfyldes 10W-30 SG motorolie indtil olien står 1 cm over
bunden. UNDLAD AT OVERFYLDE. Det er nødvendigt
med et tomrum i ekspansionskammeret til at optage
varmeudvidelsen.
SKIFT TRANSMISSIONSOLIE, INDVENDIGT FILTER OG FILTER TIL
HYDRAULIKSYSTEM
Serviceinterval: efter de første 50 driftstimer og derefter
for hver 250 driftstimer
Bemærk: Olien bør desuden skiftes, hvis den er misfarvet
på grund af overophedning eller forurening.
Bemærk: Understøt rammen med bukke og afmonter det
venstre baghjul for lettere at få adgang til differentialets
fyldestuds (fig. 37).
1. Anbring et drænkar under transmissionen, og fjern de to
14 mm bundpropper (A, fig. 38).
2. Tag påfyldningsdækslet (B, fig. 39) af differentialet.
3. Fjern dækslet til filteret (B, fig. 38).
4. Fjern og udskift filteret til hydrauliksystemet (A, fig.39).
Skru det nye filter på filterbunden, og stram det 1/2 til
3/4 omgang mere end blot fingerstramt.
Almindelig vedligeholdelse
Differentialets fyldestuds
Fig. 37. Adgang til differentialets fyldestuds
A
Fig. 38. Transmissionsbundpropper
A. 14 mm bundpropper
B. Dæksel til filter
A
B
Fig. 39. Oliefilter til det hydrauliske system
A. Hydraulikfilter
B. Dæksel til differentialepåfyldning
29
