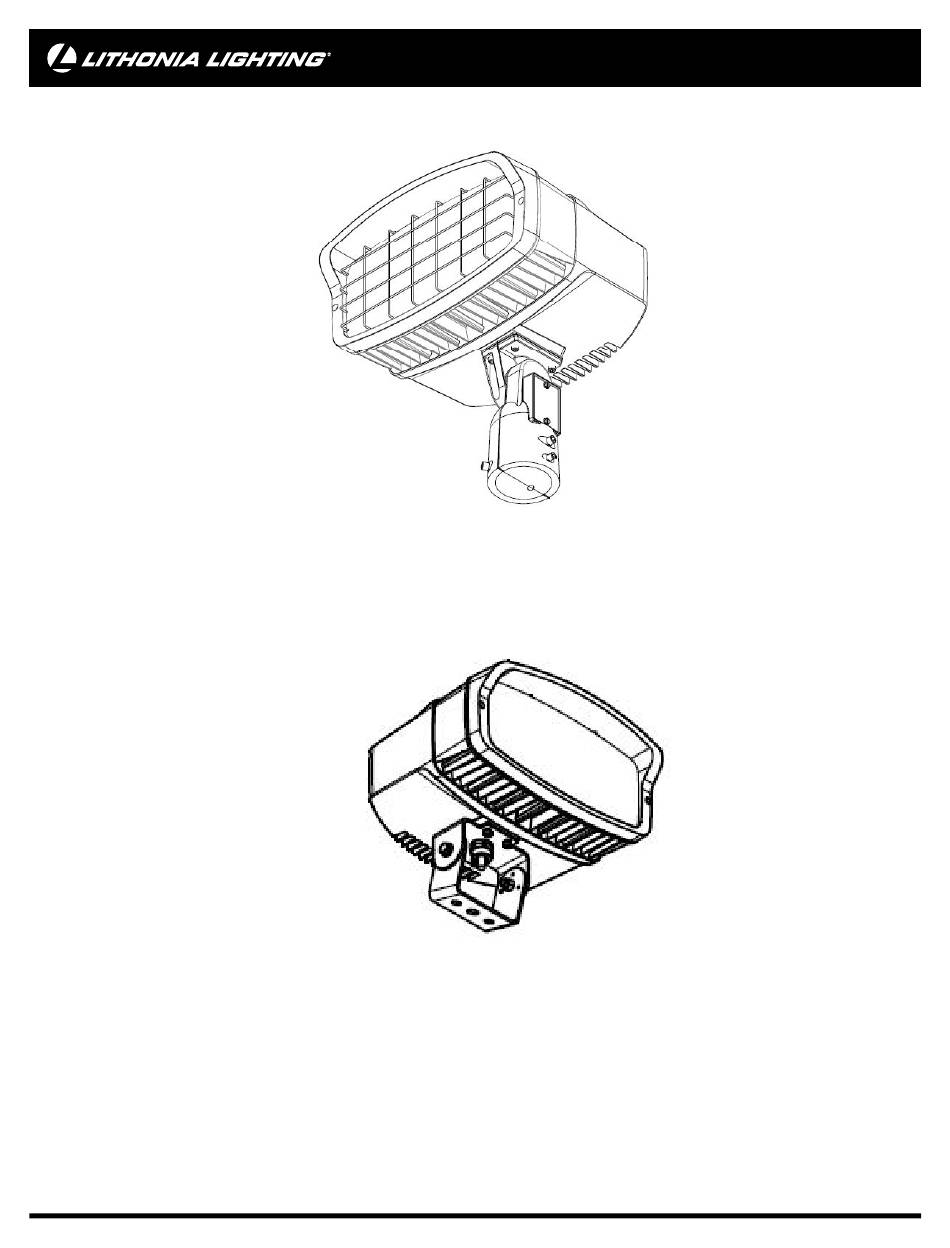

INSTALLATION INSTRUCTIONS
LED Flood Luminaire
Model Number(s):
OFL2 LED IS
OFL2 LED YK
Protect yourself. Before installing, read the entire instructions carefully and save them for future reference.
Date installed:_____________
Failure to follow any of these instructions could void product warranties. For a complete list of product Terms and
Conditions, visit www.acuitybrands.com. Acuity Brands Lighting, Inc. assumes no responsibilities for claims arising out of
improper or careless installation or handling of its products.
If further technical assistance is required, contact: Technical Support at: (800) 279-8041.
page 1
UOFL2_Rev 01/13/16
