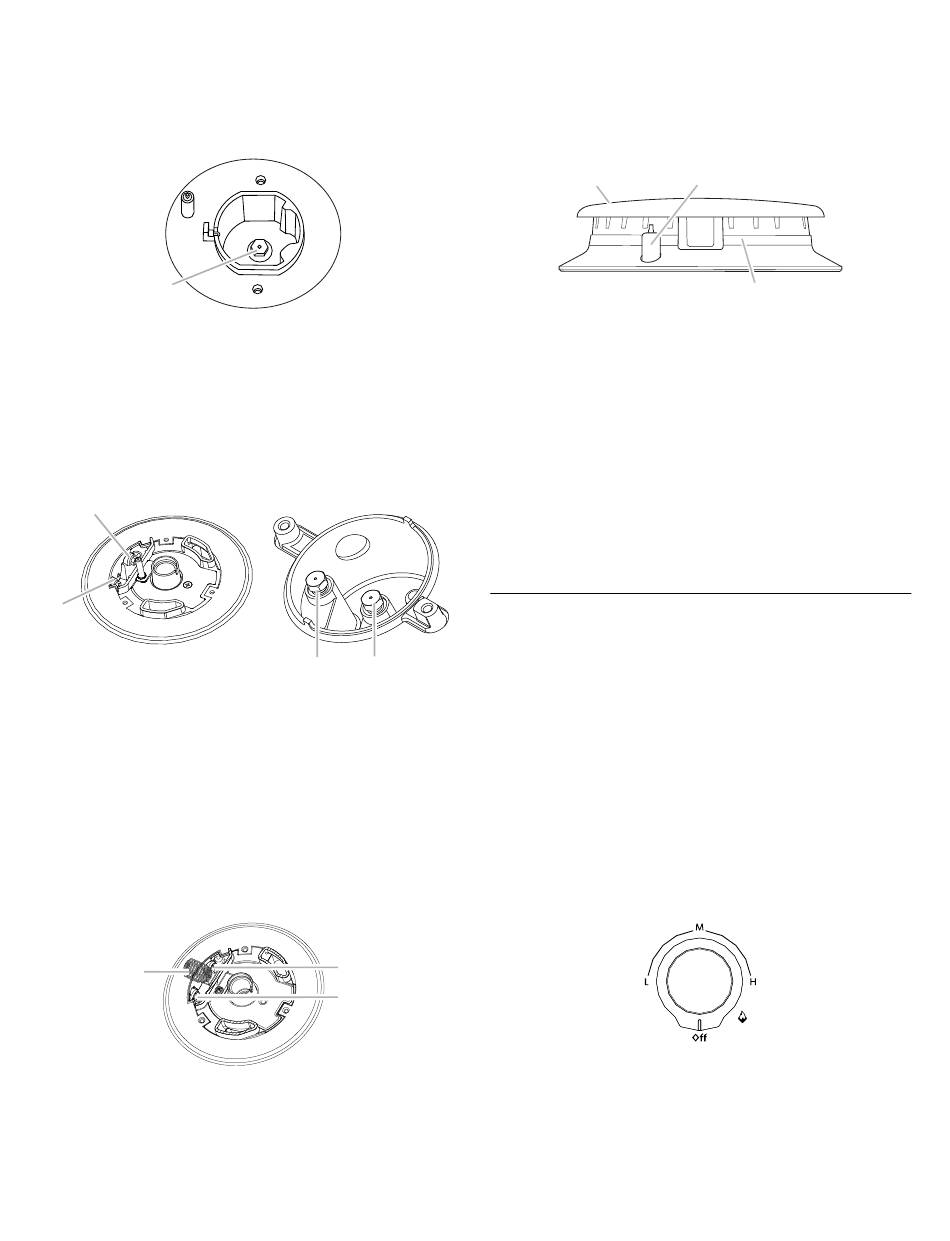

6. Conversion d'un brûleur standard :
Utiliser une clé de 7,0 mm pour desserrer et enlever le
gicleur (A).
Conserver le gicleur de gaz.
Installer le gicleur de gaz correct pour gaz naturel. Voir les
tableaux de sélection des gicleurs pour gaz naturel.
A
7. Conversion d'un brûleur Dual Tier Ultra et brûleur à
double flamme :
À l'aide d'une clé de 7 mm, desserrer et retirer le le gicleur
intérieur (A) et le gicleur extérieur (B).
Conserver le gicleur de gaz.
Remplacer par des gicleurs pour gaz naturel de taille
correcte. Voir les tableaux de sélection des gicleurs pour
pour gaz naturel.
A
B
Brûleur Dual Tier Ultra
A. Gicleur intérieur
B. Gicleur extérieur
8. Conversion des brûleurs torche
Retirer le ressort tel qu'indiqué sur l'illustration suivante (C).
À l'aide d'une clé de 7 mm, desserrer et retirer le gicleur
intérieur (A) et le gicleur extérieur (B).
Conserver les gicleurs.
Remplacer par un gicleur pour gaz naturel de taille
correcte. Voir le tableau de sélection des gicleurs pour
gaz naturel.
Replacer le ressort à sa position initiale.
C
A. Gicleur intérieur
B. Gicleur extérieur
C. Ressort
IMPORTANT : Placer les gicleurs pour gaz naturel dans le
sachet plastique de pièces, pour réutilisation ultérieure;
conserver le sachet avec le manuel d'utilisation et les autres
documents.
18
A. Gicleur
A
B
Brûleur à double flamme
A. Gicleur intérieur
B. Gicleur extérieur
A
B
9. Réinstaller la feuille de matériau isolant.
10. Réinstaller les bases et chapeaux de brûleurs.
IMPORTANT : L'électrode d'allumage est un composant en
céramique qui pourrait se briser durant le processus de
conversion. Lors de la réinstallation de la base du brûleur,
veiller à ce que l'électrode puisse glisser librement dans le
trou de la tête du brûleur.
A
A. Chapeau de brûleur
B. Électrode
C. Base du brûleur
11. Ouvrir le robinet d'arrêt de la canalisation de gaz. Le robinet
est ouvert lorsque la manette est parallèle à la canalisation.
12. Brancher la table de cuisson ou reconnecter la source de
courant électrique.
NE PAS OUBLIER : Après avoir exécuté la conversion de
chaque brûleur de la table de cuisson, effectuer un test de
recherche des fuites : appliquer sur les connexions du circuit
de gaz une solution homologuée (non corrosive) de détection
des fuites. La formation de bulles indique la présence d'une
fuite. Veiller à éliminer toute fuite détectée.
13. Régler le robinet simple et le robinet double tel qu'indiqué à la
section "Réglage de la taille des flammes".
Allumeurs électroniques - allumage
À la place d'une flamme de veille, les brûleurs de la table de
cuisson sont dotés d'un allumeur électronique. Lorsque
l'utilisateur appuie sur le bouton de commande, le système
génère des étincelles pour l'inflammation du gaz sur le brûleur. La
génération d'étincelles se poursuit jusqu'au moment où
l'utilisateur ramène le bouton de commande à la position de
réglage désirée.
Contrôle du fonctionnement des brûleurs de la table de
cuisson :
1. Placer le bouton de commande à la position contact (enfoncer
et faire tourner). Voir le guide d'utilisation pour plus de
renseignements. Le gaz doit s'enflammer sur le brûleur en
moins de 4 secondes. Lors de l'allumage initial du brûleur, le
délai d'allumage peut être supérieur à 4 secondes du fait de la
présence d'air dans la canalisation de gaz. Après l'inflammation
du gaz, ne pas laisser le bouton à la position contact.
2. Si le brûleur ne s'allume pas correctement, ramener le bouton
de commande à la position OFF (arrêt). Veiller à ce que le
chapeau de brûleur soit à la position correcte.
3. Vérifier que le cordon d'alimentation est branché. Déterminer
si le disjoncteur s'est ouvert ou si un fusible est grillé.
4. Vérifier que le robinet d'arrêt de la canalisation de gaz est à la
position d'ouverture.
5. Contrôler de nouveau le fonctionnement du brûleur.
B
C
