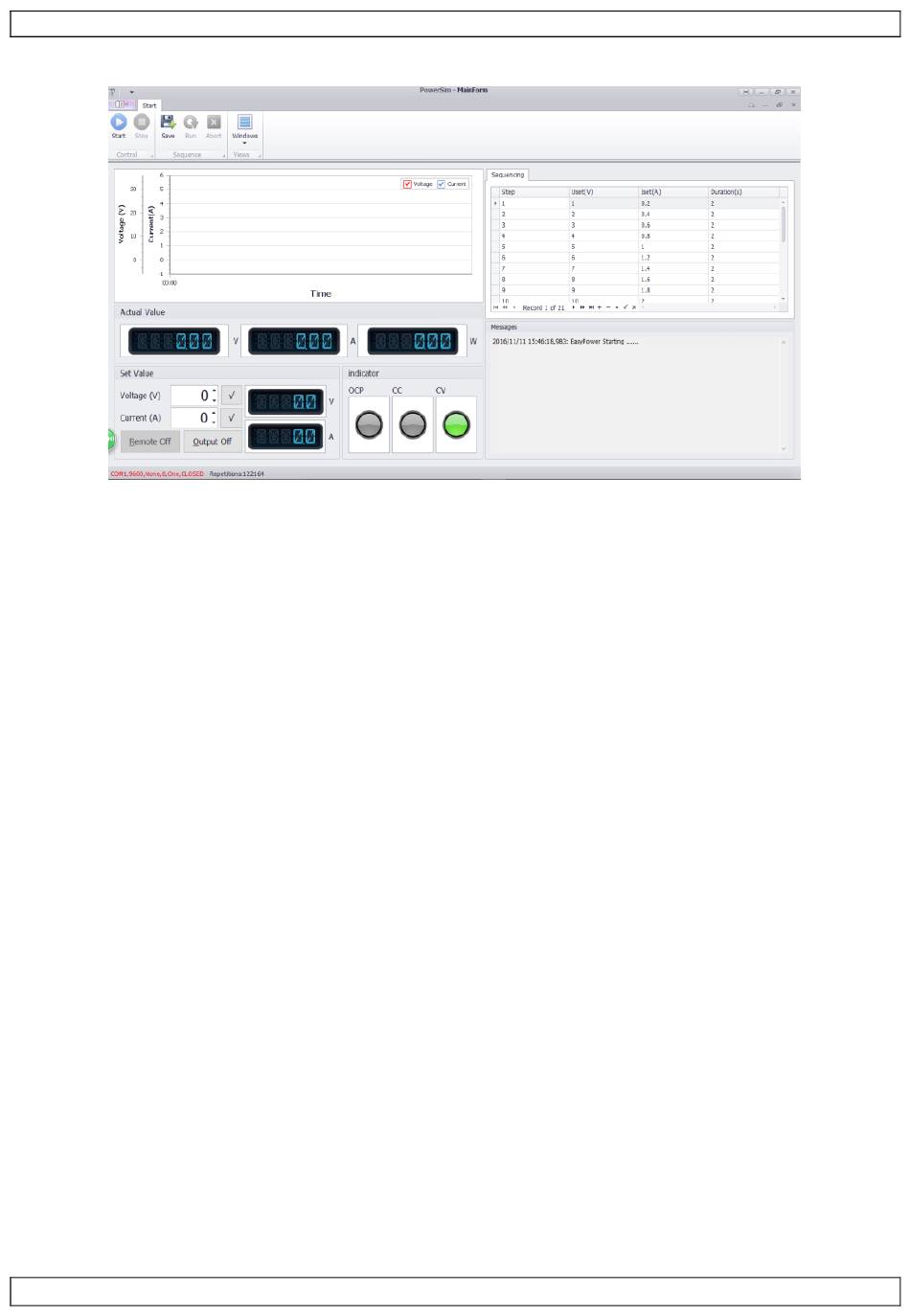

5. Het hoofdscherm.
MainForm
1. Display uitgangsspanning/-stroom
Display voor de uitgangsspanning en -stroom.
2. Spanning/stroom instellen
Configuratievenster voor spanning en stroom. Verander de waarde met de pijltjes.
3. Golfvormdiagram van de spanning
Weergave van de spanning in golfvorm.
4. Golfvormdiagram van de stroom
Weergave van de stroom in golfvorm.
ProgramForm
1. Start
Software is actief.
2. Uset (V)
Spanningsparameters.
3. Iset (A)
Stroomparameters.
4. Duration (S)
Uitschakeltijd voor elke parameter.
5. Repetition
Aantal cycli van de programmeeruitgang.
6. Output
Aan/uit-knop voor de programmeeruitgang.
7. Abort
De programmeeruitgang sluiten.
