OPERATION AND MAINTENANCE MANUAL

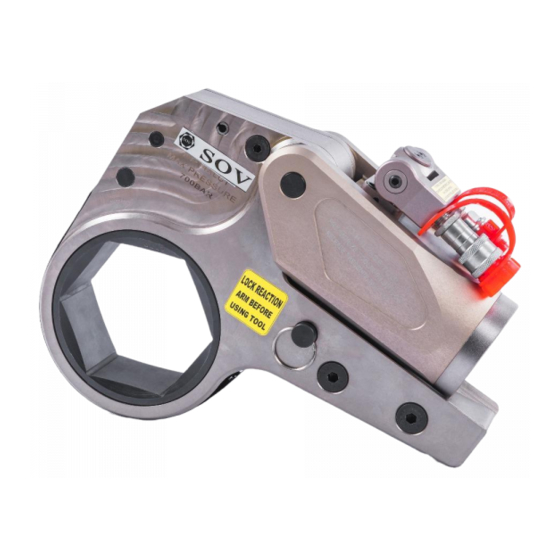

MXTA AND XLCT HYDRAULIC TORQUE WRENCHES
It is operating manual of MXTA and XLCT series Torque Wrench, please read carefully
with following instruction, warning and Caution before using Tool.
IMPORTANT INSTRUCTIONS ON RECEIPT (OPEN PACKAGE INSPECTION)
Carefully inspect all components for shipping damages. If any shipping damage is
found, notify the carrier at once. Shipping damage is NOT covered by warranty.
The carrier is responsible for all repairs.
SAFETY FIRST!
The hydraulic torque wrench is a power tool. Read all the instructions, warnings and
cautions before every operation. Comply with the safety precautions to avoid personal
injury or equipment damage while operating this tool! Neither WREN,nor its distributors
are responsible for damage to the tool caused by unsafe and/or faulty operations.
PRODUCTIONS DESCRIPTION
alloy and super high strength alloy steel for increased strength, intensity and durability of the
tool. Double acting hydraulic design, Can lock and loosen the bolt connection, widely suitable for
large torque bolt and disassembly, High repeatability, a precise design is with accuracy +3%.

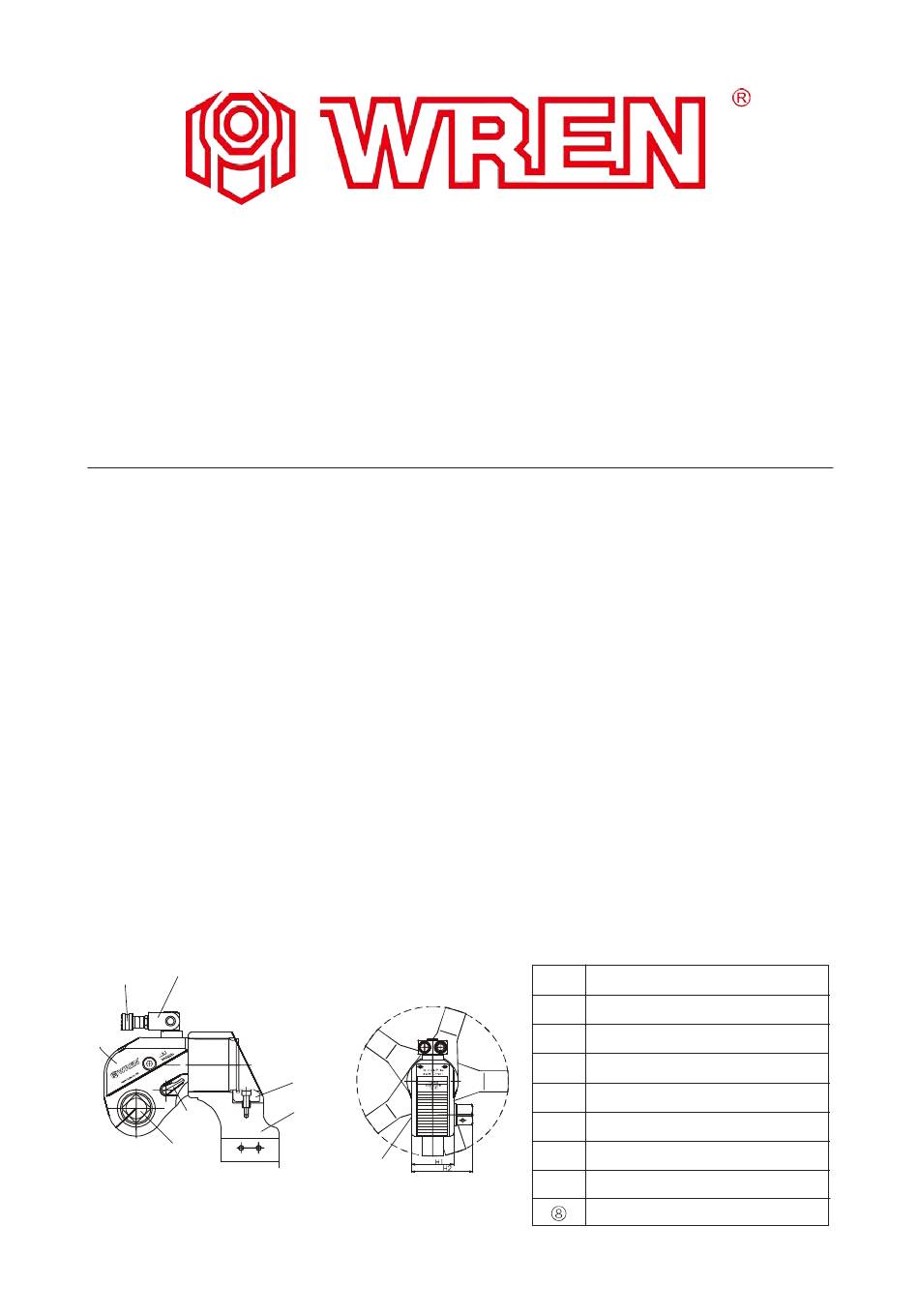

MXTA series, Square Drive Torque Wrenches:
②
③
①
⑧
⑥
④
⑤
⑦
FIG1
1
-
ITEM
NAME
BODY
①
×
②
360
° 180° WIVEL JOINT
S
QUICK COUPLING
③
FIXING HOOK
④
360°SWIVEL REACTION ARM
⑤
SQUARE DRIVE
⑥
DRIVE RETAINER
⑦
QUICK RELEASE ARM
-
