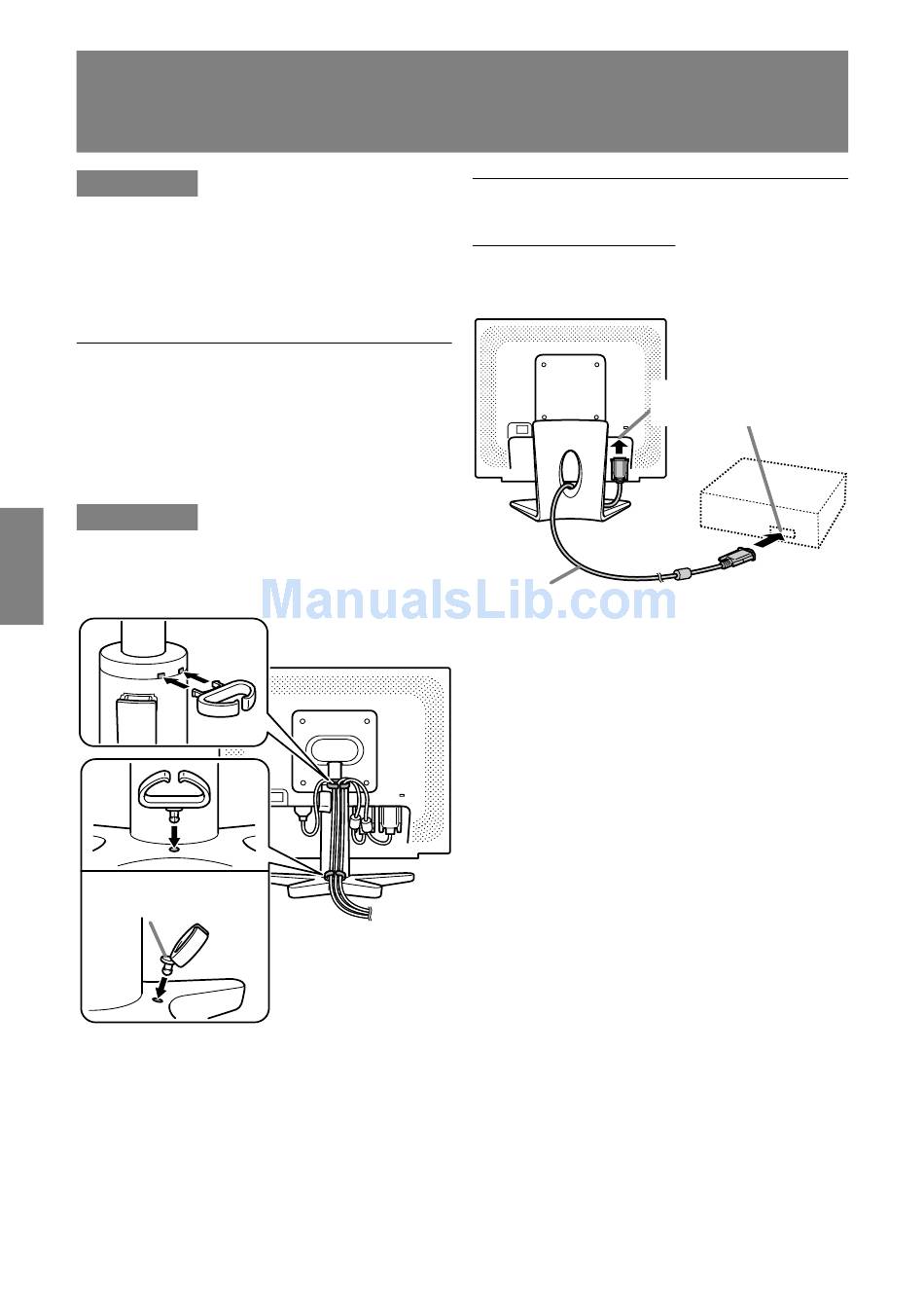

Collegamento del monitor ed accensione
ATTENZIONE!
- Quando eseguite i collegamenti, assicuratevi
che sia il monitor che il computer siano spenti.
- Fate attenzione a non piegare eccessivamente il
cavo oppure nell'aggiungere dei cavi di
prolunga, in quanto ciò potrebbe dare luogo a
disturbi al funzionamento.
Fissaggio dei cavi
Utilizzare i morsetti serracavo forniti per fissare i
cavi collegati ai terminali.
I morsetti serracavo superiori e inferiori hanno
differenti figure. Controllare le figure dei morsetti
prima di fissarli al supporto.
ATTENZIONE!
- Quando si regola l'angolo di visibilità, i cavi
possono essere tirati. Assicurarsi quindi che i
cavi siano abbastanza allentati.
Orientare il lato del morsetto
con la sporgenza al supporto e
fissare il morsetto.
e spegnimento del monitor
[LL-171G]

Collegamento del monitor ad un computer

Collegamento analogico [LL-171A]
Collegare il cavo accessorio del segnale
analogico al terminale di uscita analogica RGB
del computer.
Cavo segnale analogico
- Prestando attenzione alla direzione del
connettore, inserire bene il cavo del segnale
verticalmente nel connettore, poi stringere le viti
su entrambi i lati.
90
Terminale RGB analogico
(D sub mini a 15 pin in 3 file)
