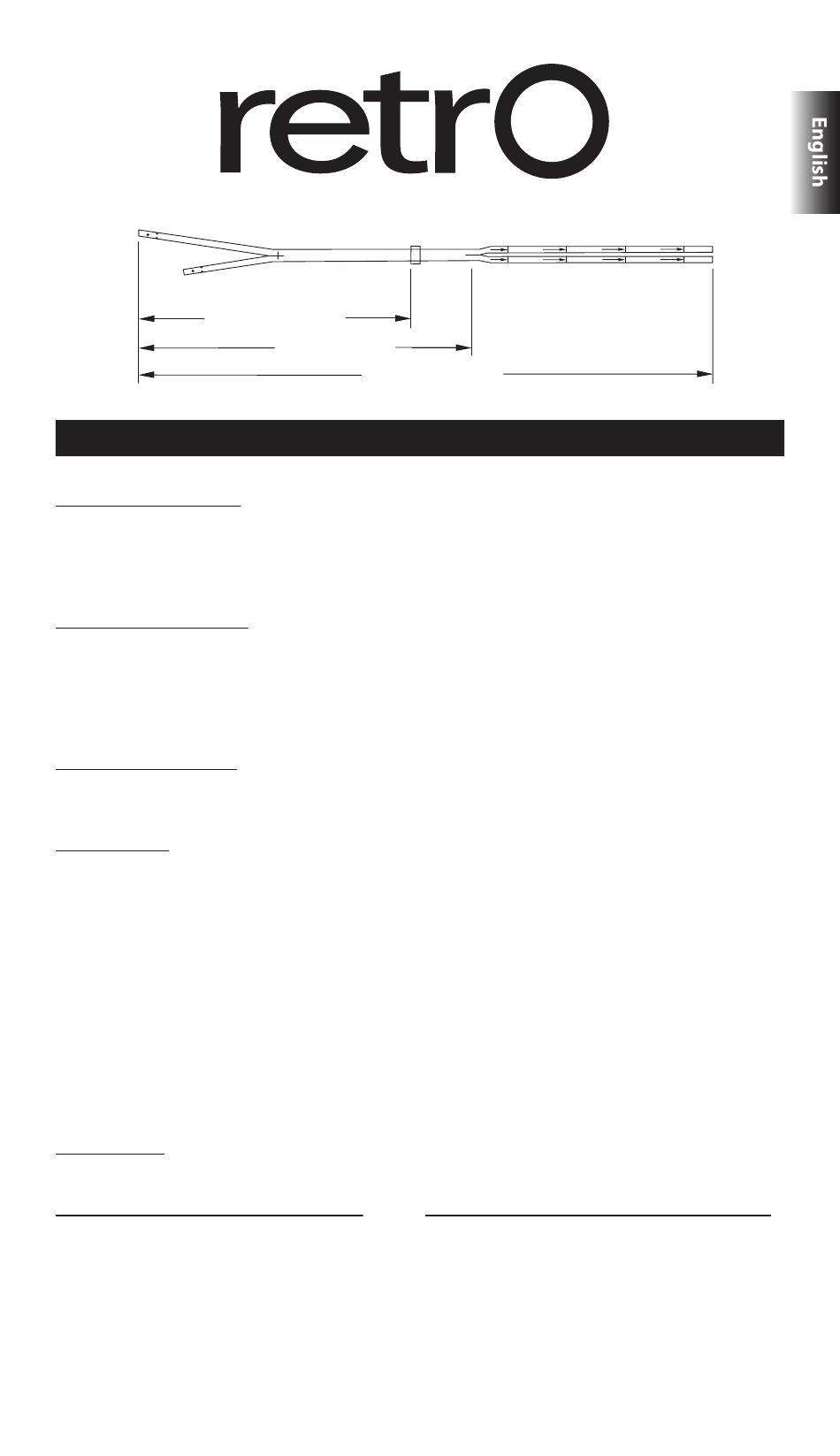

Implant Length

INDICATIONS FOR USE

Retro* Silicone Twin Lumen Chronic Hemodialysis Catheter with Separated Tips is designed

for chronic hemodialysis and apheresis. It is a radiopaque silicone catheter designed for

percutaneous insertion or insertion via a cutdown. Catheters longer than 40 cm are intended

for femoral vein insertion.

CATHETER PLACEMENT

The catheter can be placed percutaneously using a modified "Seldinger Technique" or open

venotomy.

Fluoroscopic or ultrasonic guidance is recommended to ensure proper tip orientation and

placement within the right atrium.

CONTRAINDICATIONS

This catheter is intended for long-term vascular access only and should not be used for any

purpose other than that indicated in these instructions.

DESCRIPTION

The Retro* Twin Lumen Chronic Hemodialysis Catheter with Separated Tips is constructed of

radiopaque medical grade silicone. Its oval shape and silicone material composition provide

improved flexibility and kink resistance.

To reduce recirculation during hemodialysis, the arterial lumen of the catheter is shorter than

the venous lumen at the catheter's distal end. The catheter has a felt cuff and has separate

color-coded extension adapters.

The proximal ends of the catheter are tunneled retrograde to the exit site after the tips have

been positioned. This design allows the catheter tips to be precisely positioned. The two

proximal ends of the catheter, namely, arterial and venous, are connected to the colorcoded

extension adapters. Each extension adapter has a compression sleeve, compression cap,

clamp and luer.

DIMENSIONS

Implant

Body

Length

19 cm

24 cm

23 cm

28 cm

27 cm

32 cm

31 cm

36 cm

35 cm

40 cm

50 cm

55 cm

Long-Term Hemodialysis Catheter

Body Length

Overall Length

INSTRUCTIONS FOR USE

Overall

Length

52 cm

67 cm

35cm

40cm

32cm

35cm

40cm

Operational Lengths

30 cm

35 cm 40 cm

40 cm

45cm

50cm

45cm

50cm

45 cm 50 cm

60 cm 65 cm
