Summary of Contents for Alcad PC-526

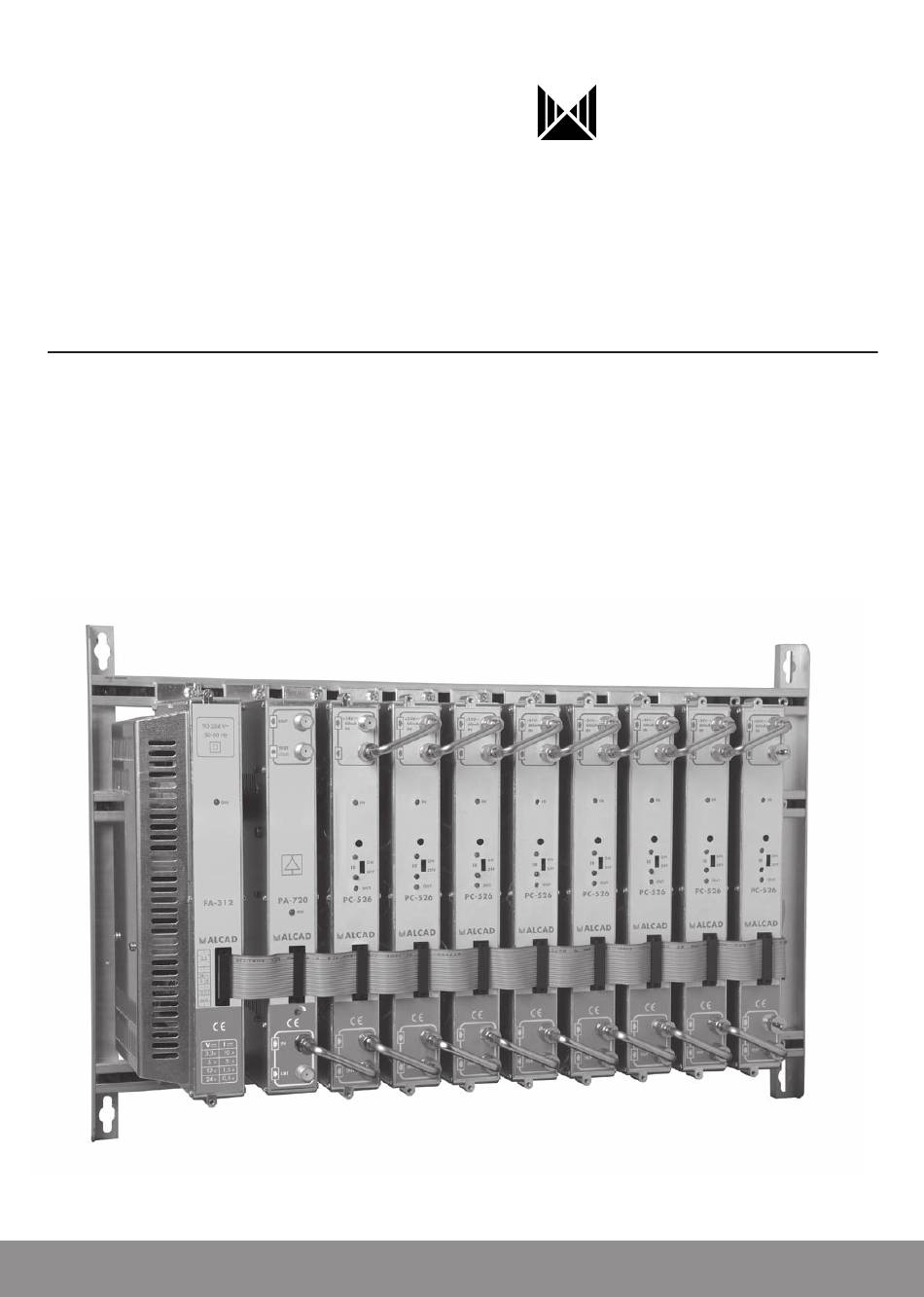

- Page 1 ALCAD EQUIPO DE PROCESADORES DE CANAL CHANNEL PROCESSING EQUIPMENT STATION DE PROCESSEURS DE CANAL...
- Page 2 PROCESADOR DE CANAL - CHANNEL PROCESSOR - PROCESSEUR DE CANAL CÓDIGO-CODE-CODE 9050174 9050176 MODELO-MODEL-MODEL PC-526 PC-527 Sistema de TV AM-TV / DVB-T/T2 / ATSC / ISDB-T TV system DTMB / DVB-C Système de TV Rango de frecuencia de entrada 44 - 862...
- Page 3 PROCESADOR DE CANAL - CHANNEL PROCESSOR - PROCESSEUR DE CANAL CÓDIGO-CODE-CODE 9050174 9050176 MODELO-MODEL-MODEL PC-526 PC-527 < 3 f c ± 2,85 MHz Selectividad < 6 f c ± 3,00 MHz Selectivity 6 MHz > 30 f c ± 3,50 MHz Sélectivité...
- Page 4 AMPLIFICADOR BANDA ANCHA - BROADBAND AMPLIFIER - AMPLIFICATEUR LARGE CÓDIGO-CODE-CODE 9120093 MODELO-MODEL-MODELE PA-720 Sistema de TV AM-TV / DVB-T/T2 / ATSC / ISDB-T TV system DTMB / DVB-C Système de TV Rango de frecuencia 40 - 894 Frequency range Gamme de fréquences Ganancia Gain ±1,0...
- Page 5 ALIMENTADOR - POWER SUPPLY - ALIMENTATION 9120168 CÓDIGO-CODE-CODE FA-312 MODELO-MODEL-MODELE Alimentación +3,3 +5,2 Power supply 10000 5000 1500 Alimentation Tensión de red 90..264 Mains voltage 50/60 Hz Tension de secteur Consumo de red Mains consumption Consommation Potencia máxima de salida Maximun output power Pusissance maximale de sortie 9120046...
- Page 6 ALCAD ALCAD ALCAD ALCAD ALCAD ALCAD ALCAD Alcad System Programmer Ver. 2.05 y posteriores Ver. 2.05 and later Ver. 2.05 et suivantes Conexión via USB o SERIE Connection via USB or SERIAL port Connexion par USB ou port SÉRIE *ASP incluido en el CD del IP-001 o descargable via web *ASP included on the IP-001 CD or downloadable from the web *ASP inclus sur le CD d´IP-001 ou téléchargeable du web...
- Page 7 FUNCIONES DEL PROCESADOR DE CANAL FEATURES OF THE CHANNEL PROCESSOR FONCTIONS DU PROCESSEUR DE CANAL Conversor de canal Channel converter Convertisseur de canal VHF/UHF VHF/UHF VHF/UHF VHF/UHF Filtro selectivo Selective filter Filtre sélectif C/25 C/25 Ajuste de niveles en cabecera Adjustment of levels at the headend Réglage des niveaux en tête de réseau C/25...
- Page 8 CÓMO INSERTAR LOS PUENTES HOW TO INSERT CONNECTION BRIDGES COMMENT INSERER LES PONTETS FA-312 PA-720 PC-526/PC-527 CONEXIÓN A LA RED ELÉCTRICA CONNECTION TO THE MAINS CONNEXION AU RESEAU ELECTRIQUE ≥ 4 mm ALCAD ALCAD ALCAD ALCAD ALCAD ALCAD ALCAD ALCAD...
- Page 9 AM-140 SP-226 24 V FA-310 FA-311 PA-720 ALCAD ALCAD ALCAD ALCAD ALCAD ALCAD ALCAD ALCAD ALCAD ALCAD 8 x PC-526/PC-527 AMPLIFICACIÓN BANDA ANCHA BROADBAND AMPLIFICATION AMPLIFICATION LARGE BANDE AM-TV AM-TV SP-226 FA-310 FA-311 PA-720 ALCAD ALCAD ALCAD ALCAD ALCAD ALCAD...
- Page 10 ALCAD, S.L. Company Address: Pol. Ind. Arreche-Ugalde, 1 Apdo. 455, 20305 IRÚN (Guipúzcoa), SPAIN declares that the product Model Number(s): PC-526, PC-527, PA-720, FA-312, FA-310, FA-311 CHANNEL PROCESSING EQUIPMENT Product Description: Product Option(s): INCLUDING ALL OPTIONS is in conformity with:...
