Craftsman 316.79248 Operator's Manual

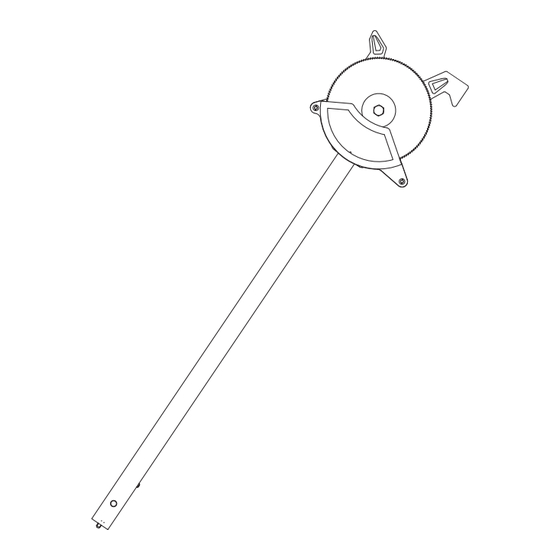

Bladed pruner attachment.
Hide thumbs

Advertisement

Operator's Manual
Bladed Pruner
ATTACHMENT
Model No. 316.792480
CAUTION: Before using
this product, read this
manual and follow all
safety rules and operating
instructions.
Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.
®
Visit our website: www.sears.com/craftsman
769-03520A
• SAFETY
• ASSEMBLY
• OPERATION
• MAINTENANCE
• PARTS LIST
• ESPAÑOL, P. E1

Advertisement

   Related Manuals for Craftsman 316.79248

   Summary of Contents for Craftsman 316.79248

  • Page 1

    Model No. 316.792480 CAUTION: Before using this product, read this manual and follow all safety rules and operating instructions. Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A. ® Visit our website: www.sears.com/craftsman 769-03520A • SAFETY • ASSEMBLY • OPERATION •...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS Safety Rules ........2 Warranty .

  • Page 3

    DANGER: RISK OF CUT OR SHOCK — Keep hands away from blades. Keep one hand on assist handle on the powerhead and on the loop handle of attachment when power is on. Do not attempt to remove cut material or hold material to be cut when blades are moving.

  • Page 4: Warranty

    If this Craftsman product fails due to a defect in material or workmanship within one year from the date of purchase, return it to any Sears store or other Craftsman outlet in the United States for free replacement.

  • Page 5: Know Your Unit

    Hanger INSTALLING / REMOVING THE ATTACHMENT WARNING: Prior to operation, read and understand the operator’s manual for unit to be used with this attachment. The Bladed Pruner Attachment may be mounted to different power tools. The instruction manuals for the basic power tool and the attachment contain the information necessary for operation of the power tool combination.

  • Page 6: Operating Instructions

    OPERATING PRECAUTIONS WARNING: Dress properly to reduce the risk of injury when operating this unit. Do not wear loose clothing or jewelry. Wear eye and ear/hearing protection. Wear heavy long pants, boots and gloves. Wear a hard hat. Use a full face shield when needed.

  • Page 7: Maintenance And Repair Instructions

    The pruner blade is a 5.5-inch 100-tooth circular saw blade. Do not use any other type of blade. Replacement blades (replacement part number 753-05740) are available for purchase through Sears Parts and Repair. Removing the Pruner Blade WARNING: Whenever handling the pruner blade, always wear work gloves for protection against sharp cutting edges.

  • Page 8: Cleaning And Storage

    Locking Teeth Locking Hole Fig. 10 side is facing away from the blade. Insert the long end of the provided Allen wrench between the Locking Teeth and into the Locking Hole in the bushing (Fig. 10). While holding the Allen wrench in the hole, start the nut onto the shaft by hand making sure to turn the nut COUNTERCLOCKWISE to tighten.

  • Page 9

    PRECAUCIÓN: Antes de utilizar este producto, lea este manual y siga todas las reglas de seguridad y las instrucciones de funcionamiento. Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A. Visite nuestro sitio web: www.sears.com/craftsman ® 769-03520A • SEGURIDAD • MONTAJE •...

  • Page 10

    INDICE DE CONTENIDOS Normas para una operación segura ..... . .E2 Garantía ..........E4 Conozca su unidad .

  • Page 11

    como se muestra aquí debajo: Cable de Cable de la Cable de extensión Cabeza extensión PELIGRO: PELIGRO DE CORTE O DESCARGA - Mantenga las manos lejos de las cuchillas. Mantenga una mano en el mango auxiliar del cabezal motorizado y en el mango curvo del aditamento cuando la unidad esté...

  • Page 12

    Si este producto Craftsman falla debido a un defecto en el material o en la mano de obra dentro de un período de uno año a partir de la fecha de compra, devuélvalo a cualquier tienda Sears u otro establecimiento de Craftsman en Estados Unidos para que sea reemplazado sin costo alguno.

  • Page 13

    Bastidor del eje impulsor Asa para colgar INSTALACIÓN / REMOCIÓN DEL ACCESORIO ADVERTENCIA: Lea y comprenda el manual del operador de los accesorios antes de su operación. El accesorio de la podadora de sierra circular puede instalarse en diferentes herramientas motorizadas. Los manuales de instrucción para la herramienta motorizada básica y el accesorio contienen la información necesaria para la operación de las herramientas motorizadas combinadas.

  • Page 14

    PRECAUCIONES DE CORTE ADVERTENCIA: Vista en forma adecuada para reducir el riesgo de lesiones cuando opere esta unidad. No use ropa holgada ni alhajas. Use protección ocular y auditiva. Use pantalones largos y gruesos, botas y guantes. No use pantalones cortos, sandalias ni trabaje descalzo. Mantenga a espectadores 15 metros (50 pies) lejos cuando este operando la herramienta.

  • Page 15

    5.5 pulgadas y 100 dientes. No use ningún otro tipo de cuchilla. Las hojas de reemplazo (p/n 753-05740) están a la venta a través del Centro de Servicio de Piezas y Reparaciones Sears. Como sacar la hoja de la cuchilla ADVERTENCIA: Cada vez que manipule la hoja de la cuchilla, póngase siempre guantes de trabajo para...

  • Page 16

    Dientes de traba Tuerca Orificio de traba Fig. 10 buje ya esté colocado. Coloque la arandela sobre la hoja asegurándose de que el lado convexo miren en sentido contrario a la hoja. Inserte el extremo largo de la llave Allen provista entre los Dientes de Traba y el Agujero de Traba en el buje (Fig.

  • Page 17: Parts List

    PARTS LIST REPLACEMENT PARTS - MODEL 316.792480 BLADED PRUNER ATTACHMENT Item Part No. Description 753-04352 Extension Boom 753-1190 Split Boom Coupler (includes 3-6) 791-182057 Screw 791-181617 Bolt 791-181981 Adjustment Knob 753-04386 Knob Retaining Nut 753-05724 Drive Shaft Housing Assembly 753-05763 Blade Cover (includes 15) 753-05739 Blade Retaining Kit...

  • Page 18

    NOTES...

  • Page 19

    NOTES...

  • Page 20

    Sears Parts & Repair Service Center 1-800-488-1222 www.sears.com To purchase a protection agreement on a product serviced by Sears: 1-800-827-6655 Para pedir servicio de reparación a domicilio, y para ordenar piezas:...

This manual also for:

316.792480
