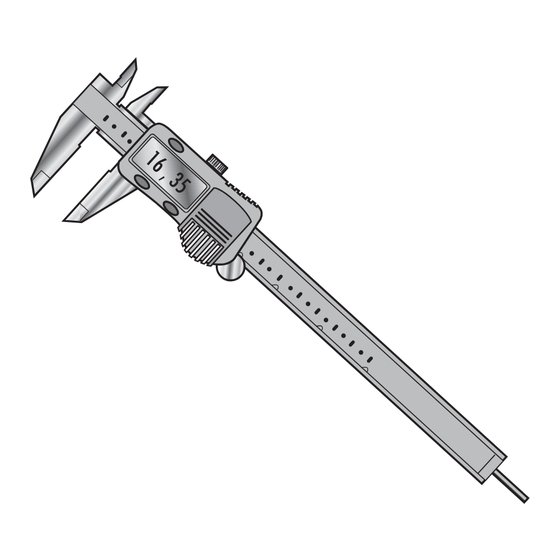

Facom 1300E Instruction Manual

IT
Descrizione Resoluzione Riproducibilitá Velocitá
massima.
150 mm / 6'' 0,01 mm 0,01 mm 1,5 m/s
(0.0005'') (0.0005'')
Temperatura Umiditá Potenza
di esercizio
0 - 40 °C < 80 % 3 V (CR 2032)
Misurazione interna Selezione Vite di Coperchio Barra di profondità
mm/pollici bloccaggio batteria
Rotella Misurazione
Misurazione Pulsante Off/On Pulsante
avanzamento profondità
esterna azzeramento
Caratteristiche
PRODOTTO CONFORME ALLA NORMA DIN 862
1. Quattro tipi di misurazione: di interni, di esterni, di altezza (gradini) e di profondità.
2. Misurazione diretta e misurazione relativa.
3. Visualizzatore a cristalli liquidi: Segno "-» e 5 cifre; "5» piccolo e "in" per le misure in pollici.
4. Pulsanti:
NOME FUNZIONE
mm / in Per cambiare dal sistema metrico a quello britannico.
ZERO. Per azzerare il visualizzatore.
OFF / ON. Acceso o spento
Come far funzionare il calibro digitale:
1. Aprire il coperchio della batteria girandolo nel senso della freccia ed inserire la batteria, quindi richiuderlo.
2. Prima dell'uso, la vite di bloccaggio deve essere sbloccata; muovere il corsoio lentamente e pulire le facce di misurazione e le guide di
scorrimento con un panno morbido e pulito. Chiudere quindi le ganasce per controllare che il valore letto sia zero, o regolarlo sullo zero.
3. Misurando dimensioni esterne, le superfi ci di misurazione devono toccare la superfi cie da misurare. Per misurare un foro, le ganasce
devono essere posizionate in vista del miglior risultato. Quando si misura una profondità, la Barra della Profondità deve essere tenuta
verticale alla superfi cie di riferimento.
4. Misurazione diretta e misurazione relativa:
nella misurazione diretta leggere direttamente il risultato; nella misurazione relativa bisogna prima misurare il pezzo di riferimento
(standard) e regolare sullo zero, quindi misurare la differenza degli altri pezzi dallo standard.
Attenzione:
1. Non esporre il calibro in luogo dove possa prendere polvere, a radiazioni ultraviolette (raggi solari) o ad alte temperature.
2. L'utilizzo del calibro deve essere stabile. Evitare che il calibro cada o prenda colpi.
3. Non lasciare il calibro su oggetti magnetici: bisogna smagnetizzare il pezzo prima di misurarlo.
4. Le superfi ci possono essere pulite con benzina; l'astina di profondità può essere lubrifi cata con olio per orologi. Non usare acetone o alcool.
PROBLEMA SOLUZIONE
Il visualizzatore non funziona o lampeggia. Cambiare la batteria o sistemarne il connettore .
Non funziona. Reinstallare la batteria.
Visualizzatore disturbato. Pulire il calibro.
Smaltimento delle apparecchiature obsolete
• Quando su un prodotto è riportato il simbolo di un bidone della spazzatura barrato da una croce, signifi ca che il prodotto è coperto dalla
Direttiva Europea 20002/96/EC.
• Tutti i prodotti elettrici ed elettronici dovrebbero essere smaltiti separatamente rispetto alla raccolta differenziata municipale, mediante
impianti di raccolta specifi ci designati dal Governo o dalle autorità locali.
• Il corretto smaltimento delle apparecchiature obsolete contribuisce a prevenire possibili conseguenze negative sulla salute umana e
sull'ambiente.
• Per informazioni più dettagliate sullo smaltimento delle apparecchiature obsolete, contattare il Comune, il Servizio di smaltimento rifi uti o
il negozio in cui è stato acquistato il prodotto.
PO
Especifi cação Resolução Repetibilidade Velocid.máx.
150 mm / 6'' 0,01 mm 0,01 mm 1,5 m/s
(0.0005'') (0.0005'')
Temperat.trabalho Humidade Potência
0 - 40 °C < 80 % 3 V (CR 2032)
Misurazione interna Selezione Vite di Coperchio Barra di profondità
mm/pollici bloccaggio batteria
Misurazione Pulsante Off/On Pulsante Rotella Misurazione
avanzamento profondità
esterna azzeramento
Características:
PRODUTO CONFORME A NORMA DIN 862
1. Quatro tipos de medidas: de internos, de externos, de altura (degraus) e de profundidade.
2. Medida directa e medida relativa.
3. Visualizador a cristal líquidos: Sinal "-» e 5 cifras; "5» pequeno e "in" para as medidas em polegadas.
4. Botões:
NOME FUNÇÃO
mm / in Para mudar do sistema métrico aquele britânico.
ZERO. Para meter a zero o visualizador .
OFF / ON. Aceso ou apagado.
Como fazer funcionar o calibrador digital:
1. Abrir a tampa da bateria girando-o no sentido da seta e inserir a bateria e fechá-lo.
2. Antes do uso, o parafuso de bloqueio deve ser desbloqueado; mover o cursor lentamente e limpar as faces de medição e as guias de
escorrimento com um pano suave e limpo. Fechar as maxilas para controlar se o valor lido é zero, ou regulá-lo no zero.
3. Medindo dimensões externas, as superfícies de medição devem tocar a superfície a medir. Para medir um furo, as maxilas devem ser
posicionadas de modo a obter o melhor resultado. Quando se mede uma profundidade, a Barra da Profundidade deve ser mantida vertical à
superfície de referência.
4. Medida directa e medida relativa:
A medida directa, ler directamente o resultado; no caso de medida relativa, primeiro medir a peça de referência (standard) e pôr no zero, por
isso medir a diferença das outras peças do standard.
Atenção:
1. Não expor o calibrador em lugar onde possa ganhar pó, a radiações ultravioletas (raios solares) ou a altas temperaturas.
2. O uso do calibrador deve ser estável. Evitar que o calibrador caía ou prenda choques.
3. Não deixar o calibrador sobre objectos magnéticos: é necessário desmagnetizar a peça antes de medi-la.
4. As superfícies podem ser limpas com gasolina; a haste de profundidade pode ser lubrifi cada com óleo para relógios. Não usar acetona ou álcool.
PROBLEMA RESOLUÇÃO
O visualizador não funciona ou lampeja. Mudar a bateria ou ajustar o conector.
Não funciona. Reinstalar a bateria.
Visualizador alterado. Limpar o calibrador.
Smaltimento delle apparecchiature obsolete
• Quando su un prodotto è riportato il simbolo di un bidone della spazzatura barrato da una croce, signifi ca che il prodotto è coperto dalla
Direttiva Europea 20002/96/EC.
• Tutti i prodotti elettrici ed elettronici dovrebbero essere smaltiti separatamente rispetto alla raccolta differenziata municipale, mediante
impianti di raccolta specifi ci designati dal Governo o dalle autorità locali.
• Il corretto smaltimento delle apparecchiature obsolete contribuisce a prevenire possibili conseguenze negative sulla salute umana e sull'ambiente.
• Per informazioni più dettagliate sullo smaltimento delle apparecchiature obsolete, contattare il Comune, il Servizio di smaltimento rifi uti o
il negozio in cui è stato acquistato il prodotto.
PL
Opis Rozdzielczość Dokładność Prędkość
Powtórzenia maks.
150 mm / 6'' 0,01 mm 0,01 mm 1,5 m/s
(0.0005'') (0.0005'')
Temperatura pracy Wilgotność Moc
0 - 40 °C < 80 % 3 V (CR 2032)
Pomiar wewnętrzny
Przełącznik Śruba Pokrywa baterii Wysuwka
mm / cale blokująca głębokościomierza
Pomiar
Pomiar Włączanie Zerowanie Pokrętło
głębokości
zewnętrzny / Wyłączenie
Dane techniczne:
PRODUKT ZGODNY Z NORMĄ DIN 862
1. Cztery typy pomiaru: wewnętrzny, zewnętrzny, wysokości i głębokości.
2. Pomiar bezpośredni i pośredni.
3. Cyfrowy wyświetlacz LCD: znak "-" i 5 cyfr; małe "5» i "in" dla pomiarów w calach.
4. Przyciski:
NAZWA FUNKCJA
mm / in
Aby zmienić system metryczny na brytyjski
ZERO. Aby zerować wyświetlacz
OFF / ON.
Wyłączony lub włączony
Jak posługiwać się suwmiarką z odczytem cyfrowym:
1. Otworzyć pokrywę baterii w kierunku zaznaczonym strzałką i wstawić baterię, następnie zamknąć pokrywę.
2. Przed użyciem, należy odblokować śrubę blokującą; powoli przemieszczać suwak i czyścić czołowe
powierzchnie pomiarowe i prowadnicę czystą i miękką szmatą. Następnie, zamknąć szczęki i skontrolować, czy
odczytywana wartość równa się zero lub ustawić na zero.
3. Przy pomiarze wymiarów zewnętrznych, powierzchnie pomiarowe powinny dotykać mierzonej powierzchni.
Aby zmierzyć otwór, szczęki należy ustawić w taki sposób, aby otrzymać najlepszy wynik. Przy pomiarze
głębokości, wysuwkę głębokościomierza należy ustawić pionowo do powierzchni odniesienia.
4. Pomiar bezpośredni i pośredni: Przy pomiarze bezpośrednim wynik jest odczytywany bezpośrednio, nato-
miast przy pomiarze pośrednim, najpierw należy zmierzyć przedmiot obrabiany (wzorzec) i ustawić na zero,
następnie zmierzyć różnicę innych przedmiotów w porównaniu ze wzorcem.
Uwaga:
1. Nie wystawiać suwmiarki na działanie pyłu, promieniowania ultrafioletowego (promienie słoneczne), ani na
działanie wysokich temperatur.
2. Użycie suwmiarki powinno być stabilne. Należy chronić ją przed upadkiem i uderzeniem.
3. Nie pozostawiać suwmiarki na przedmiotach magnetycznych: przed pomiarem, należy odmagnesować
mierzony przedmiot.
4. Powierzchnie można czyścić benzyną; wysuwkę głębokościomierza można smarować olejem do zegarków.
Nie używać acetonu, ani alkoholu.
PROBLEMA RESOLUÇÃO
O visualizador não funciona ou lampeja. Mudar a bateria ou ajustar o conector.
Não funciona. Reinstalar a bateria.
Visualizador alterado. Limpar o calibrador.
Usuwanie zużytych urządzeń
• Symbol przekreślonego kosza na produkcie oznacza, że produkt jest zgodny z Dyrektywą Europejską
20002/96/WE.
• Urządzeń elektrycznych i elektronicznych nie wolno wyrzucać do odpadów domowych, należy je oddawać
do specjalnych punktów zbiórki odpadów zgodnie z lokalnymi lub krajowymi przepisami.
• Prawidłowe usuwanie zużytych urządzeń chroni przed zagrożeniem zdrowia ludzkiego i zanieczyszczeniem
środowiska.
• Dla dalszych informacji na temat usuwania zużytych urządzeń, skontaktuj się z urzędem miejskim, Biuro
zbiórki odpadów lub ze sklepem, w którym produkt został zakupiony.
GR
ΠΕΡΙΓΡΑΦΗ ΑΝΑΛΥΣΗ ΑΝΑΠΑΡΑΓΩΓΗ ΜΕΓ.ΤΑΧΥΤΗΤΑ
150 mm / 6'' 0,01 mm 0,01 mm 1,5 m/s
(0.0005'') (0.0005'')
ΘΕΡΜΟΚΡΑΣΙΑ ΥΓΡΑΣΙΑ ΙΣΧΥΣ
ΛΕΙΤΟΥΡΓΙΑΣ
0 - 40 °C < 80 % 3 V (CR 2032)
Εσωτερική μέτρηση Μέτρηση Βίδα μπλο- Κάλυμμα μπαταρίας Ακίδα βάθους
mm / inch καρίσματος
Παξιμάδι
Εξωτερική Διακόπτης Μηδενισμός
μέτρηση λειτουργίας
Χαρακτηριστικά :
ΠΡΟΙΟΝ ΣΥΜΦΩΝΟ ΜΕ ΤΗΝ ΠΡΟΔΙΑΓΡΑΦΗ DIN 862
1. Τέσσερις τύποι μέτρησης : εσωτερική, εξωτερική, ύψους (βήμα) και βάθους.
2. Μέτρηση απ'ευθείας και συγκριτική.
3. Οθόνη υγρών κρυστάλλων: ένδειξη "-" και 5 ψηφία, μικρό "5» και "in" για μετρήσεις σε ίντσες.
4. Πλήκτρα:
ΠΕΡΙΓΡΑΦΉ ΛΕΙΤΟΥΡΓΊΑ
mm / in Για να αλλάξετε από το μετρικό στο αγγλοσαξωνικό σύστημα
ZERO. Για να μηδενίσετε την οθόνη
OFF / ON. Παύση ή λειτουργία
Πώς να χρησιμοποιήσετε το ψηφιακό παχύμετρο:
1. Ανοίξτε το κάλυμμα της μπαταρίας ακολουθώντας την ένδειξη του βέλους και τοποθετήστε τη μπαταρία, μετά κλείστε το.
2. Πριν τη χρήση, πρέπει να ξεμπλοκάρετε τη βίδα μπλοκαρίσματος. Μετακινήστε αργά τη γλίστρα και καθαρίστε τις πλευρές μέτρησης
και τις γλίστρες με ένα καθαρό μαλακό πανί. Κατόπιν κλείστε τις σιαγώνες για να ελέγξετε ότι η αξία που αναγράφεται είναι μηδενική, ή
για να τη ρυθμίσετε στο μηδέν.
3. Κατά την εξωτερική μέτρηση, οι επιφάνειες μέτρησης πρέπει να ακουμπούν την επιφάνεια προς μέτρηση. Για τη μέτρηση μιας τρύπας,
οι σιαγώνες θα πρέπει να είναι έτσι τοποθετημένες ώστε να έχετε το καλύτερο αποτέλεσμα. Κατά την μέτρηση βάθους, η ακίδα βάθους θα
πρέπει να είναι κάθετα τοποθετημένη σε σχέση με την επιφάνεια αναφοράς.
4. Μέτρηση απ'ευθείας και συγκριτική μέτρηση: Κατά τη μέτρηση απ'ευθείας το αποτέλεσμα διαβάζεται αμέσως, ενώ κατά τη
συγκριτική μέτρηση, θα πρέπει κατ'αρχή να μετρήσετε το αντικείμενο αναφοράς (σταθερό) και να μηδενίσετε, έπειτα να μετρήσετε τη
διαφορά στα άλλα αντικείμενα του σταθερού.
Προσοχή:
1. Μην αφήνετε το παχύμετρο κοντά σε σκόνες, ούτε κοντά σε υπεριώδεις ακτίνες (ηλιακές ακτίνες), ή υψηλές θερμοκρασίες.
2. Η χρήση του παχύμετρου θα πρέπει να είναι σταθερή. Αποφεύγετε τις πτώσεις ή τα κτυπήματα σε άλλα αντικείμενα.
3. Μην αφήνετε το παχύμετρο πάνω σε μαγνητικά αντικείμενα : θα πρέπει να τα απομαγνητίζετε πριν τη μέτρηση.
4. Οι επιφάνειες μπορούν να καθαρίζονται με βενζίνη, η ακίδα βάθους με λάδι ωρολογοποιίας. Μη χρησιμοποιείτε ασετόν ή οινόπνευμα.
ΠΡΌΒΛΗΜΑ ΛΎΣΗ
Η οθόνη δε λειτουργεί ή αναβοσβήνει. Αντικαταστήστε τη μπαταρία ή τοποθετήστε τη σωστά
Δε λειτουργεί Ξανατοποθετήστε τη μπαταρία
Οθόνη μη ευκρινής Καθαρίστε το παχύμετρο
Απόρριψη κατεστραμένων συσκευών
• Όταν σε ένα προϊόν αναγράφεται το σχήμα ενός διαγεγραμμένου κάδου, αυτό σημαίνει ότι το προϊόν είναι σύμφωνο με την
Ευρωπαϊκή Οδηγία 20002/96/EC.
• Όλα τα ηλεκτρικά και ηλεκτρονικά προϊόντα θα πρέπει να απορρίπτονται ξεχωριστά από τα υπόλοιπα προϊόντα, σε εξειδικευμένες
εγκαταστάσεις που έχει ορίσει το κράτος ή οι τοπικές αρχές.
• Η σωστή απόρριψη των κατεστραμένων συσκευών συμβάλλει στην πρόληψη από πιθανές αρνητικές επιπτώσεις στην σωματική υγεία
και στο περιβάλλον.
• Για περισσότερες λεπτομέρειες σχετικά με την απόρριψη των κατεστραμένων συσκευών , επικοινωνήστε με το Δήμο , την υπηρεσία
καθαριότητας ή το κατάστημα από το οποίο αγοράσατε τη συσκευή αυτή.
Μέτρηση
βάθους
1300E
Notice d'instructions
Instruction manual
Bedienungsanleitung
Gebruiksaanwijzing
Guia de instrucciones
Istruzioni per l'utilizzo
Manual de instruções
Instrukcja obsługi
Oδηγίες χρήσεως
NU-1300E/0908
