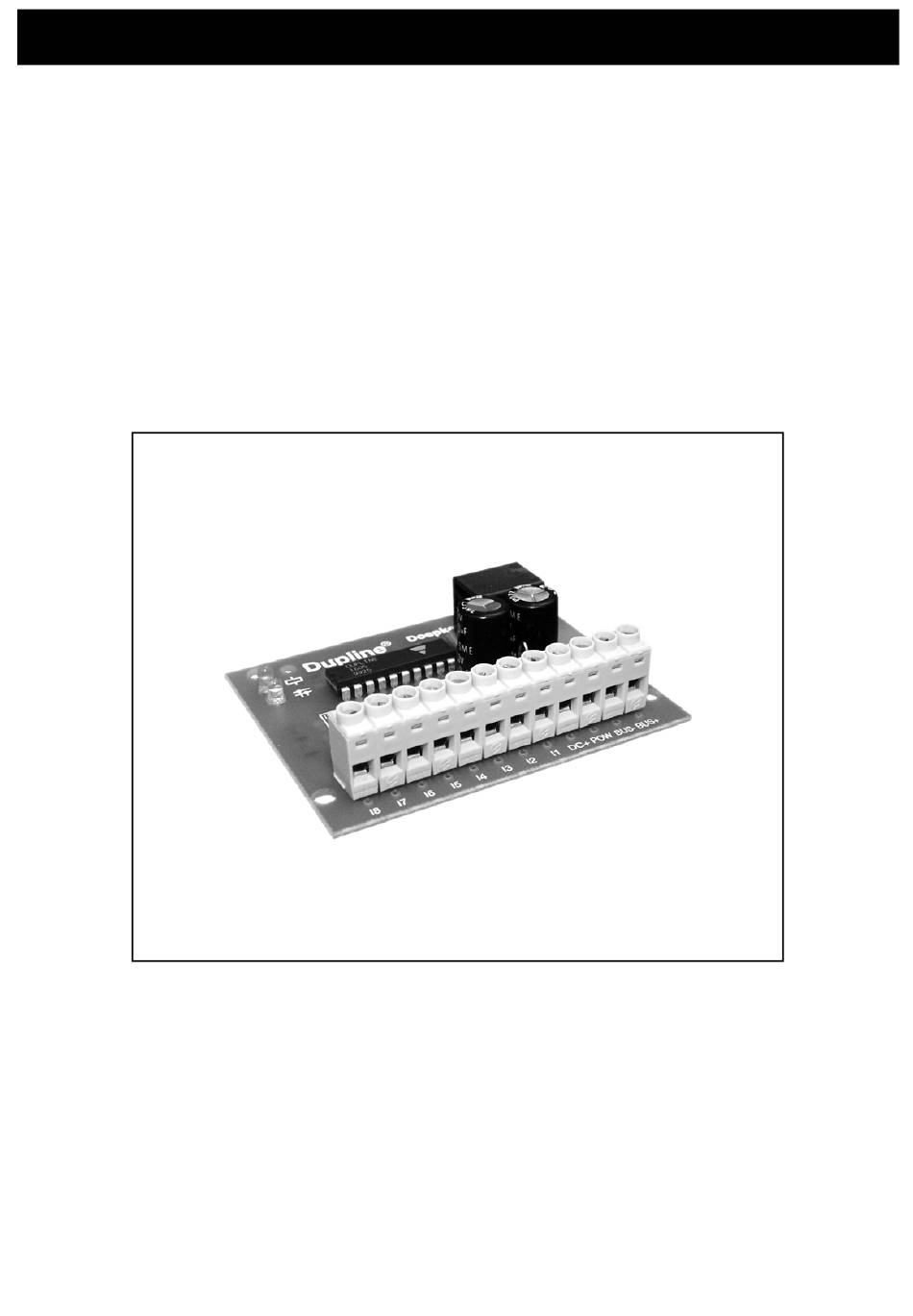

- Page 1 Doepke Dupline Ein-/Ausgabeplatinen DNP 4 und DPN 4 Input/Output Boards DNP 4 and DPN 4 Bedienungsanleitung Operating Instructions 3931178/02/05/D...
-
Page 2: Table Of Contents
Doepke Inhaltsverzeichnis 1. Allgemeines ................... 3 2. Kodierung ....................3 3. Inbetriebnahme..................3 4. Anzeigen....................4 5. Technische Daten.................. 4 6. Anschlussschema.................. 5 7. Garantie....................5 Table of Contents 8. General Information................6 9. Coding ....................6 10. Putting into Service................6 11. -
Page 3: Allgemeines
Doepke Bedienungsanleitung Dupline Ein-/Ausgabeplatinen DNP 4 und DPN 4 1. Allgemeines Die Ein- und Ausgabeplatinen DNP 4 und DPN 4 sind Komponenten des Dupline Instal- lationssystems und ermöglichen die Eingabe von vier Schaltsignalen und das Schalten von vier Verbrauchern über den Dupline-Bus. Die Ausgänge erlauben den Anschluss von Kleinverbrauchern mit einer Spannung von 24 VDC und einem maximalen Strom von 50 mA. -
Page 4: Anzeigen
Doepke ne-) verbunden werden. Die Verbraucher an den Klemmen O1..O4 können beim DNP 4 durch gemeinsame Führung auf die Klemme DC+ mit der internen 24V-Spannung ver- sorgt werden. Das Dupline-Signal muss auf die Klemmen BUS+ (Dupline+) und BUS- (Dupline-) geführt werden. Das Dupline-Signal darf an keiner Stelle des Systems eine Verbindung zum Erdpotenzial haben. -
Page 5: Anschlussschema
Doepke Min. Typ. Max. Betriebsspannung Nennbetriebsspannung 10 VDC 24 VDC 30 VDC Stromaufnahme 45 mA Einschaltstrom Anschlüsse Art Schraubklemmen 0,4 mm ∅ Klemmbereich 2,5 mm² Gehäuse Art Offene Leiterplatte Maße 73 x 59 (B x H in mm) Allg. technische Daten Betriebstemperatur -20°C... -
Page 6: General Information
Doepke Operating Instructions Dupline Input/Output Boards DNP 4 and DPN 4 8. General Information The DNP 4 and DPN 4 input and output boards are components of the Dupline installa- tion system and permit four switch signals to be input and four loads to be switched via the Dupline bus. -
Page 7: Indicators
Doepke no point within the system may the Dupline signal have a connection to earth potential. The following table illustrates the connection configuration: Terminal Description Terminal Description Input 1 Output 1 Input 2 Output 2 Input 3 Output 3 Input 4... -
Page 8: Connection Diagram
Doepke Min. Typ. Max. Current at make Terminals Type Screw terminal 0.4 mm ∅ Contact area 2.5 mm² Housing Type Open printed circuit board Dimensions 73 x 59 (W x H in mm) General Technical Data Operating temperature -20°C +50°C Atm.
