OWNER'S MANUAL
CONTENTS:
Page
1
Specifications
2
Warning Information
3
Setup Instructions and Operating Instructions
4
Preventative Maintenance, Inspection, Proper Storage,
Troubleshooting, and Owner/User Responsibility
5
Exploded View Drawing
6
Replacement Parts
7
Warranty Information
Capacity .......................................22/35 Tons @ 100 psig
Minimum Height .....................................................8.625"
Maximum Height with Adapter ..............................19.75"
Ram Travel ................................................................7.75"
Extension Screw Adjustment .................................3.375"
Chassis Length ............................................................24"
Complies with ASME PASE-2014 Safety Standard
6635A
SPECIFICATIONS
Overall Width ..........................................................13.75"
Saddle Diameter ............................................................2"
Wheel Diameter .............................................................8"
Handle Length .............................................................49"
Shipping Weight .................................................. 119 lbs.

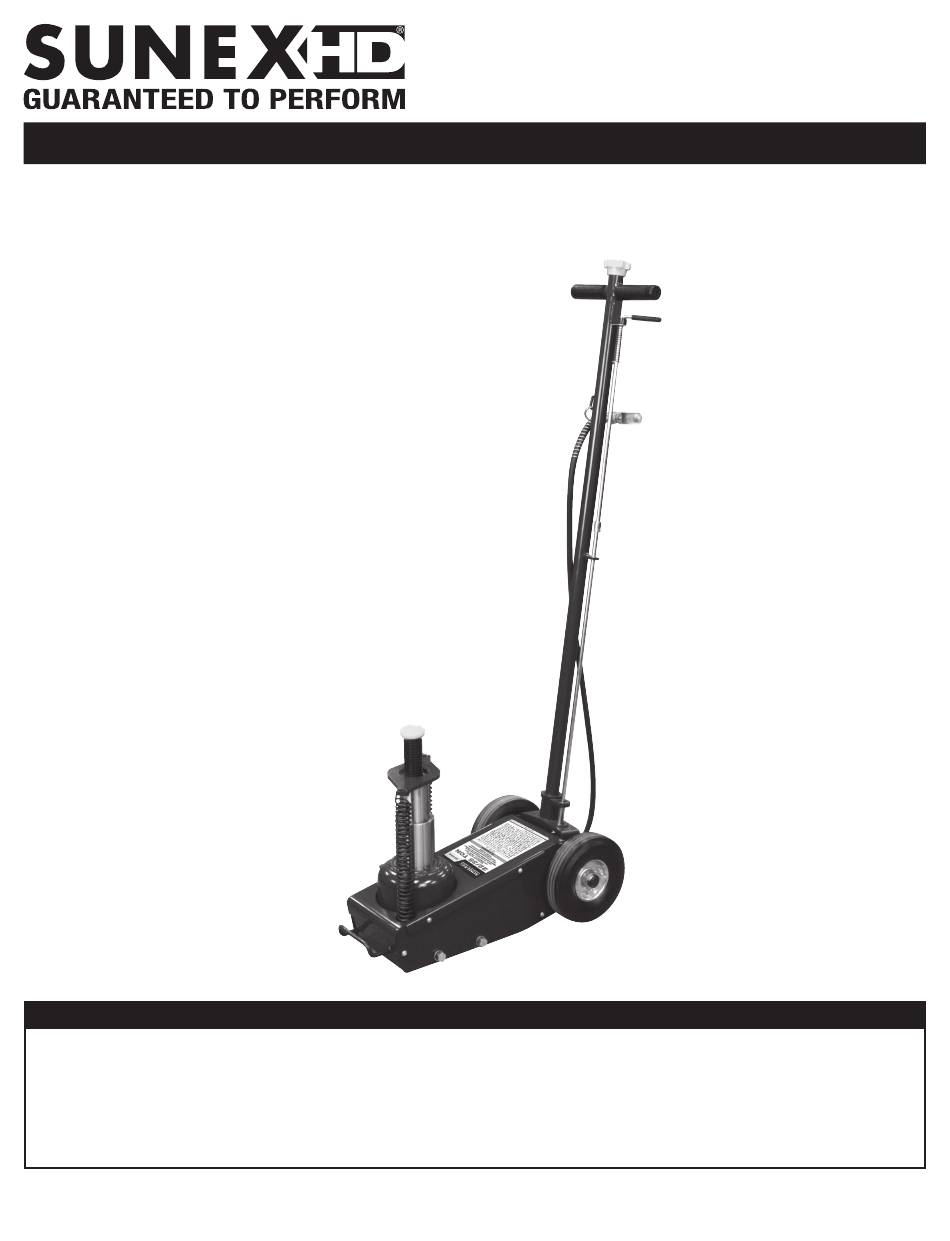

CAPACITY: 22/35 TON
TELESCOPIC 2-STAGE AIR/HYDRAULIC
© Copyright 2017, Sunex Tools ®
6635A
TRUCK JACK
Rev. 3/13/17
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sunex Tools 6635A
Summary of Contents for Sunex Tools 6635A
- Page 1 Maximum Height with Adapter ......19.75" Wheel Diameter .............8" Ram Travel ..............7.75" Handle Length .............49" Extension Screw Adjustment .........3.375" Shipping Weight ..........119 lbs. Chassis Length ............24" © Copyright 2017, Sunex Tools ® Complies with ASME PASE-2014 Safety Standard 6635A Rev. 3/13/17...
-
Page 2: Warning Information
Failure to read this manual completely and thoroughly, failure to understand its OPERATING INSTRUCTIONS, SAFETY WARNINGS, MAINTENANCE INSTRUCTIONS and comply with them, and failure to comply with the METHODS TO AVOID HAZARDOUS SITUATIONS could cause accidents resulting in serious or fatal personal injury and/or property damage. 6635A Rev. 3/13/17... - Page 3 6635A CAPACITY: 22/35 TON TELESCOPIC 2-STAGE AIR/HYDRAULIC TRUCK JACK OWNER'S MANUAL SETUP INSTRUCTIONS PLEASE REFER TO THE EXPLODED VIEW DRAWING IN THIS MANUAL IN ORDER TO IDENTIFY PARTS. Remove the bolt from under the handle yoke. Insert the handle tube in the handle yoke while simultaneously inserting the locking rod in the handle yoke guide holes.
-
Page 4: Troubleshooting
6635A CAPACITY: 22/35 TON TELESCOPIC 2-STAGE AIR/HYDRAULIC TRUCK JACK OWNER'S MANUAL After the work is done, close the release knob and depress the air valve until the jack is high enough to remove the vehicle or load from the safety support stand saddles. Be sure load is stable. If it is not, lower load back onto safety support stands. Make appropriate setup corrections and repeat the step again. -
Page 5: Parts Drawing
6635A CAPACITY: 22/35 TON TELESCOPIC 2-STAGE AIR/HYDRAULIC TRUCK JACK PARTS DRAWING 1-19 RS22A40 AIR PUMP ASSEMBLY RS6635A50 HANDLE ASSEMBLY 4-16 4-15 4-18 4-17 4-25 4-19 4-20 2-18 4-21 2-3A 4-22 4-23 2-19 3-13 3-12 RS6635A24A 3-11 PISTON ROD 3-10 5-10... -
Page 6: Parts List
6635A CAPACITY: 22/35 TON TELESCOPIC 2-STAGE AIR/HYDRAULIC TRUCK JACK PARTS LIST REF # PART# DESCRIPTION REF # PART# DESCRIPTION Right Frame Assembly 3-12 Sealing Gasket Washer 3-13 Bolt Screw 3-14A Sealing Washer Washer 3-15 Release Valve Rod (incl. with #1-15) -
Page 7: Limited Warranty
. This warranty gives you specific legal rights and you may also have other rights which vary from state to state. Repair kits and replacement parts are available for many of Sunex Tools products regardless of whether or not the product is still covered by a warranty plan. -
Page 8: Manual Del Propietario
Viaje del pistón ............7.75" Longitud del mango ............49" Ajuste de extensión de tornillo ......3.375" Peso de embarque ........... 119 libras Longitud de chasis ............24" © Copyright 2017, Sunex Tools ® Cumple con las Normas de Seguridad/ASME PASE-2014 6635A Rev. 3/13/17... -
Page 9: Información De Advertencia
No leer, comprender u observar todo el contenido de este manual en relación con sus INSTRUCCIONES DE USO, ADVERTENCIAS DE SEGURIDAD y FORMA DE MANTENIMIENTO, así como desatender las FORMAS DE EVITAR LAS SITUACIONES DE RIESGO, puede provocar accidentes que tengan como consecuencia lesiones graves, peligro de muerte o daños materiales. 6635A Rev. 3/13/17... -
Page 10: Instrucciones De Ensamble
6635A CAPACIDAD: 22/35 TONELADA GATO TELESCÓPICO NEUMÁTICO/HIDRÁULICO PARA CAMIÓN DE 2 ETAPAS MANUAL DEL PROPIETARIO INSTRUCCIONES DE ENSAMBLE CONSULTE POR FAVOR EL DIBUJO DE VISTA EN DETALLE EN ESTE MANUAL PARA IDENTIFICAR LAS PARTES. Extraiga el perno de debajo de la horquilla de la manivela. Inserte el tubo de la manivela en la horquilla de la manivela mientras que se inserte la varilla de seguridad simultáneamente en los agujeros de guía de la horquilla de la manivela. -
Page 11: Almacenamiento Adecuado
6635A CAPACIDAD: 22/35 TONELADA GATO TELESCÓPICO NEUMÁTICO/HIDRÁULICO PARA CAMIÓN DE 2 ETAPAS MANUAL DEL PROPIETARIO de soporte de seguridad (las bases del gato) respecto el piso y las columnas de la base de soporte de seguridad (la base del gato) y las sillas en relación al vehículo, con el fin de prevenir cualquier condición inestable. -
Page 12: Diagnóstico De Averías
Esteproducto tiene una garantía de UN AÑO. Durante este periodo de garantía, Sunex Tools reparará o repondrá, a nuestra opción, cualquier parte o unidad la cual demuestra ser defectuosa en cuanto a material o mano de obra. -
Page 13: Manuel Du Propriétaire
Talle du piston ............7,75 po Longueur de la poignée ..........49 po Ajustement de la vis ...........3,375 po Poids ..............119 livres Longueur du châssis ..........24 po © Copyright 2017, Sunex Tools ® Conforme à la Norme de Sécurité/ASME PASE-2014 6635A Rev. 3/13/17... - Page 14 L'inobservance des CONSIGNES D'UTILISATION, des MISES EN GARDE, des CONSIGNES D'ENTRETIEN ainsi que des MÉTHODES POUR ÉVITER LES SITUATIONS DANGEREUSES peut causer des accidents ayant pour conséquences des dommages matériels ou des blessures corporelles graves ou mortelles. 6635A Rev. 3/13/17...
- Page 15 6635A CAPACITÉ: 22/35 TONNE CRIC HYDRAULIQUE/PNEUMATIQUE TÉLESCOPIQUE À DEUX ÉTAGES POUR CAMION MANUEL DU PROPRIÉTAIRE INSTRUCTIONS D'INSTALLATION VEUILLEZ CONSULTER LA VUE ÉCLATÉE POUR IDENTIFIER LES PIÈCES. Enlevez le boulon de dessous la fourche de la poignée. Insérez le tube de poignée dans la fourche de la poignée tout en insérant simultanément la tige de verrouillage dans les trous guide de la fourche de la poignée.
- Page 16 6635A CAPACITÉ: 22/35 TONNE CRIC HYDRAULIQUE/PNEUMATIQUE TÉLESCOPIQUE À DEUX ÉTAGES POUR CAMION MANUEL DU PROPRIÉTAIRE soutien (chandelles). Apportez les modifications d'installation appropriées puis abaissez lentement et avec précaution le véhicule sur les supports de soutien (chandelles). Après que le travail soit terminé, fermez le bouton de déverrouillage et appuyez sur la soupape pneumatique jusqu'à ce que le cric soit suffisamment élevé...
-
Page 17: Garantie Limitée
à ce produit spécifique. Ce produit a une garantie de UN AN. Pendant la période de garantie, Sunex Tools ® réparera ou remplacera, à sa seule discrétion, toute pièce ou tout appareil dont il a été...
