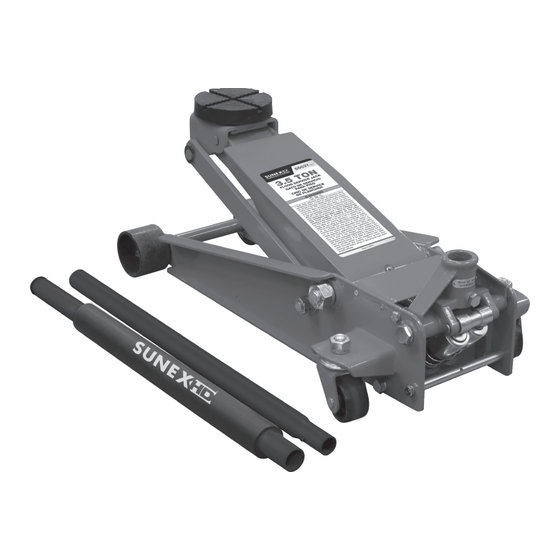

Sunex Tools 66037 Owner's Manual

Capacity: 3.5 ton service jack
Hide thumbs Also See for 66037:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

OWNER'S MANUAL
CONTENTS:
Page
1
Specifications
2
Warning Information
3
Setup Instructions, Operating Instructions and Preventative Maintenance
4
Inspection, Proper Storage, Troubleshooting, and Owner/User Responsibility
5
Hydraulic Jack Maintenance Guide and Regular Maintenance
6
Warranty Information
7
Exploded View Drawing and Replacement Parts
8
Exploded View Drawing and Replacement Parts (Power Unit)
Complies with ASME PASE-2014 Safety Standard
66037 REV. A
SPECIFICATIONS
Capacity ................................................................ 3.5 Ton
Minimum Height ............................................................4"
Maximum Height ......................................................19.5"
Overall Length ..........................................................30.6"
Overall Width ............................................................14.3"
Handle Length .............................................................50"
Shipping Weight .................................................. 109 lbs.
66037
CAPACITY: 3.5 TON
SERVICE JACK
© Copyright 2018, Sunex Tools ®
Rev. 7/2/18
REV. A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 66037 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sunex Tools 66037

Summary of Contents for Sunex Tools 66037

  • Page 1 Capacity ..............3.5 Ton Minimum Height ............4" Maximum Height ............19.5" Overall Length ............30.6" Overall Width ............14.3" Handle Length .............50" Shipping Weight ..........109 lbs. © Copyright 2018, Sunex Tools ® Complies with ASME PASE-2014 Safety Standard 66037 REV. A Rev. 7/2/18...

  • Page 2: Warning Information

    Failure to read this manual completely and thoroughly, failure to understand its OPERATING INSTRUCTIONS, SAFETY WARNINGS, MAINTENANCE INSTRUCTIONS and comply with them, and failure to comply with the METHODS TO AVOID HAZARDOUS SITUATIONS could cause accidents resulting in serious or fatal personal injury and/or property damage. 66037 REV. A Rev. 7/2/18...
  • Page 3 Every jack owner is responsible for keeping the jack labels clean and readable. Use a mild soap solution to wash external surfaces of the jack but not any moving hydraulic components. Contact Sunex for replacement labels if not readable. 66037 REV. A Rev. 7/2/18...

  • Page 4: Troubleshooting

    Owner and/or user is responsible for keeping all warning labels and instruction manuals legible and intact. Replacement labels and literature are available from the manufacturer. 66037 REV. A Rev. 7/2/18...

  • Page 5: Regular Maintenance

    3. Remove handle; lubricate handle receptacle and handle end. (Use white lithium spray grease only.) 4. Lubricate both rear casters, bearing and both front wheels. (Use white lithium spray grease only.) 5. Tighten all accessible hardware. 66037 REV. A Rev. 7/2/18...

  • Page 6: Limited Warranty

    . This warranty gives you specific legal rights and you may also have other rights which vary from state to state. Repair kits and replacement parts are available for many of Sunex Tools products regardless of whether or not the product is still covered by a warranty plan.

  • Page 7: Parts List And Drawing

    Handle Button RS35B30 Saddle RS35T15BK Lower Handle RS35B31NL Rubber Saddle RS35T20S Handle Bumper RS66037APLK Product Label Kit (not shown) RS35T13 Handle Set Screw (incl. #18) Only items identified by part number are available for purchase. 66037 REV. A Rev. 7/2/18...
  • Page 8 Oil Fill Screw (incl. #22) Brass Washer O-Ring (7.1x1.8) (incl. with #21) Relief Valve Bolt * Included in Seal Kit - RS35BSK Relief Valve Spring Only items identified by part number are available for purchase. 66037 REV. A Rev. 7/2/18...

  • Page 9: Manual Del Propietario

    Capacidad ........... 3.5 Tonelada Altura mínima ..............4" Altura máxima ............19.5" Longitud global............30.6" Anchura global ............14.3" Longitud del mango ............50" Peso de embarque ........... 109 libras © Copyright 2018, Sunex Tools ® Cumple con las Normas de Seguridad/ASME PASE-2014 66037 REV. A Rev. 7/2/18...

  • Page 10: Información De Advertencia

    No leer, comprender u observar todo el contenido de este manual en relación con sus INSTRUCCIONES DE USO, ADVERTENCIAS DE SEGURIDAD y FORMA DE MANTENIMIENTO, así como desatender las FORMAS DE EVITAR LAS SITUACIONES DE RIESGO, puede provocar accidentes que tengan como consecuencia lesiones graves, peligro de muerte o daños materiales. 66037 REV. A Rev. 7/2/18...

  • Page 11: Instrucciones De Ensamble

    Las partes desgastadas resultando de la lubricación inadecuada o faltante no serán elegibles para consideraciones de garantía. Ver la página 14 por las instrucciones de lubricación. 66037 REV. A Rev. 7/2/18...
  • Page 12 El propietario y/o usuario debe estudiar y mantener las instrucciones del fabricante para su referencia futura. El propietario y/o usuario será responsable por mantener legibles e intactos las etiquetas de advertencia y los manuales de instrucción. Las etiquetas y literatura de repuesto están disponibles con el fabricante. 66037 REV. A Rev. 7/2/18...

  • Page 13: Garantía Limitada

    Esteproducto tiene una garantía de UN AÑO. Durante este periodo de garantía, Sunex Tools reparará o repondrá, a nuestra opción, cualquier parte o unidad la cual demuestra ser defectuosa en cuanto a material o mano de obra.

  • Page 14: Mantenimiento Regular

    3. Quite el mango; lubrique el recipiente del mango y la punta del mango. (Use grasa blanca de litio para atomización solamente.) 4. Lubrique ambas rodajas posteriores, cojinetes, y ambas ruedas delanteras. (Use grasa blanca de litio para atomización solamente.) 5. Apriete toda la ferretería accesible. 66037 REV. A Rev. 7/2/18...

  • Page 15: Manuel Du Propriétaire

    Hauteur maximum ..........19,5 po Longueur totale ............ 30,6 po Largeur totale ............14,3 po Longueur de la poignée .......... 50 po Poids ..............109 livres © Copyright 2018, Sunex Tools ® Conforme à la Norme de Sécurité/ASME PASE-2014 66037 REV. A Rev. 7/2/18...
  • Page 16 L'inobservance des CONSIGNES D'UTILISATION, des MISES EN GARDE, des CONSIGNES D'ENTRETIEN ainsi que des MÉTHODES POUR ÉVITER LES SITUATIONS DANGEREUSES peut causer des accidents ayant pour conséquences des dommages matériels ou des blessures corporelles graves ou mortelles. 66037 REV. A Rev. 7/2/18...
  • Page 17 Il n'est pas nécessaire de remplir ou de rajouter du fluide hydraulique dans le réservoir, sauf si une fuite externe est détectée. En cas de fuite externe alors que le cric est toujours sous garantie, rapporter le cric dans n'importe quel magasin pour une réparation ou un remplacement sous garantie. 66037 REV. A Rev. 7/2/18...

  • Page 18: Dépannage

    Pompez la poignée rapidement plusieurs fois de pousser l'huile charge nominale. après des robinets à tournant sphérique dans l'unité de puissance. 5. L'unité ne fonctionne toujours pas. Veuillez communiquer avec le centre de service hydraulique autorisé de Sunex. 66037 REV. A Rev. 7/2/18...

  • Page 19: Entretien Régulier

    (Utilisez de la graisse blanche de lithium en jet seulement.) 4. Lubrifiez les deux roulettes arrière, les roulements à billes et les deux roues avant. (Utilisez de la graisse blanche de lithium en jet seulement.) 5. Resserrez toute la quincaillerie accessible. 66037 REV. A Rev. 7/2/18...

  • Page 20: Garantie Limitée

    à ce produit spécifique. Ce produit a une garantie de UN AN. Pendant la période de garantie, Sunex Tools ® réparera ou remplacera, à sa seule discrétion, toute pièce ou tout appareil dont il a été...
