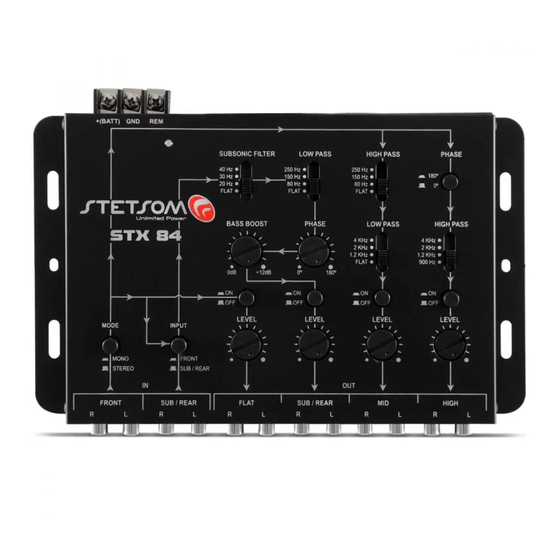

StetSom STX 84 User Manual

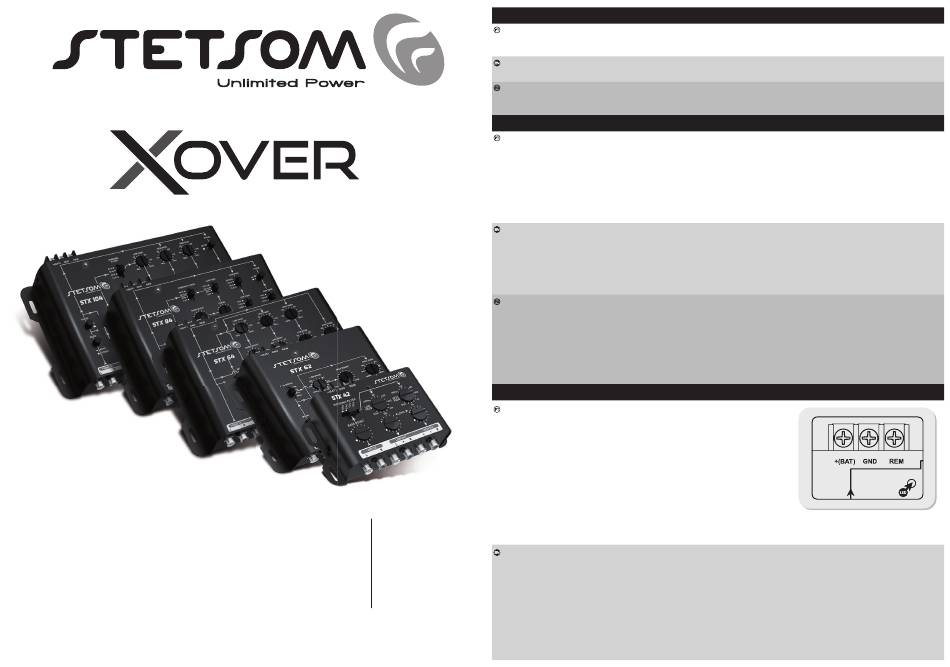

MODELOS
MODELS
MANUAL DE INSTRUÇÕES
USER´S GUIDE
GUÍA DEL USUARIO
•INTRODUÇÃO / INTRODUCTION / INTRODUCCIÓN
Os crossovers eletrônicos da linha STX foram desenvolvidos com a fi nalidade de proporcionar uma alta performance aliada com uma
fi delidade sonora.
Sua confi abilidade é extremamente alta com baixíssimos níveis de ruído e distorção harmônica, ideal para sonorização profi ssional.
The STX Line electronic crossovers was developed with the purpose of providing high performance with a sound fi delity.
Its reliability is extremely high with low levels of noise and harmonic distortion, good for profi ssional sound work.
Los crossovers electrónicos de la línea STX se desarrollaron con el fi n de proporcionar un alto rendimiento junto con una fi delidad
sonora.
Su confi abilidad es extremadamente alta con bajísimos niveles de ruido y distorsión armónica, ideal para sonorización profesional.
•ANTES DE INSTALAR / BEFORE INSTALLING / ANTES DE INSTALAR
Leia este manual cuidadosamente antes de instalar o crossover eletrônico. As instruções de montagem e conexões devem ser
seguidas de forma precisa. Se necessário, consulte a nossa fábrica.
Todas as conexões de bateria (alimentação), sinais de entrada e saída podem ser feitas facilmente e com segurança através de
terminais parafusáveis e conectores RCA.
1) Para não danifi car os cabos, tome cuidado para que eles não passem através de bordas metálicas pontiagudas.
2) Distribua todos os cabos o mais longe possível dos cabos de ignição, módulos de injeção eletrônica e chave de partida, pois eles
podem gerar interferências no som.
3) Mantenha o comprimento dos cabos RCA o mais curtos possível. É melhor usar cabos de alimentação compridos e diminuir os
cabos RCA.
Read this manual carefully before installing the electronic crossover. The installation instructions and connections must be followed
precisely. If necessary, consult our factory.
All battery connections, input and output can be made easily and safely via screw terminals and RCA connectors.
1) To avoid damaging the cables, take care that they do not pass through metal edges sharp.
2) Arrange all cables as far away from ignition cables, modules, electronic injection and ignition key because they can generate sound
interference.
3) Keep the length of RCA cables as short as possible. It is better to use long power cords and cut the RCA cables.
Lea este manual cuidadosamente antes de instalar el crossover electrónico. Las instrucciones de montaje y conexiones deben ser
seguidas de forma precisa. Si es necesario, consulte nuestra fábrica.
Todas las conexiones de la batería (alimentación), las señales de entrada y salida se pueden realizar fácilmente y con seguridad a
través de terminales de tornillo y conectores RCA.
1) Para no dañar los cables, tenga cuidado de que no pasen a través de bordes metálicos puntiagudos.
2) Distribuir todos los cables lo más lejos posible de los cables de encendido, módulos de inyección electrónica y llave de arranque,
ya que pueden generar interferencias en el sonido.
3) Mantenga la longitud de los cables RCA lo más cortos posible. Es mejor utilizar cables de alimentación largos y disminuir los cables
RCA.
•ALIMENTAÇÃO/ POWER SOURCE / ALIMENTACIÓN
+ BAT (Alimentação Positiva do Aparelho):
Conecte o terminal ao POLO POSITIVO da Bateria (+12V), utilizando cabo com bitola
mínima de 2,5mm² (AWG 13). É recomendado a utilização de FUSÍVEL de proteção
externo (1A).
GND (Negativo/Terra):
Deverá ser conectado ao chassi do veículo com cabo de no mínimo 2,5mm² (AWG
13).
REM (Acionamento Automático):
Poderá ser ligado na saída para antena elétrica do CD-Player/MP3-Player, através
de um fi o fi no com bitola de 0,5mm² (AWG 20).
O aparelho possui um circuito SOFT START que impede qualquer instabilidade
(PUFF) no sistema quando é acionado.
STX 104 LED INDICADOR (Azul):
O led indicador acenderá quando o aparelho for acionado pelo sinal remoto vindo
STX 84 do CD/MP3-Player
+ BAT (Source of Positive Power for Device):
STX 64
Using cable with a minimum gauge of 2.5 mm2 (AWG 13) connect the terminal to the battery's POSITIVE POLE.
We also recommend external FUSE protection (1A).
STX 62
GND (Negative / Ground):
Connect to the vehicle's chassis using a cable with a minimum gauge of 2.5 mm2 (AWG 13).
STX 42
REM (Automatic Turn-on):
It can be plugged into the electrical antenna outlet on the CD Player/MP3 Player using a thin wire with a gauge of 0.5 mm2 (AWG
20). The device has a SOFT START circuit that prevents any instability (POWER SURGE) when the system is activated.
LED INDICATOR LIGHT (Blue):
The led indicator light will light up when the device is activated by a remote signal from the CD Player/MP3 Player.
19947_R3
