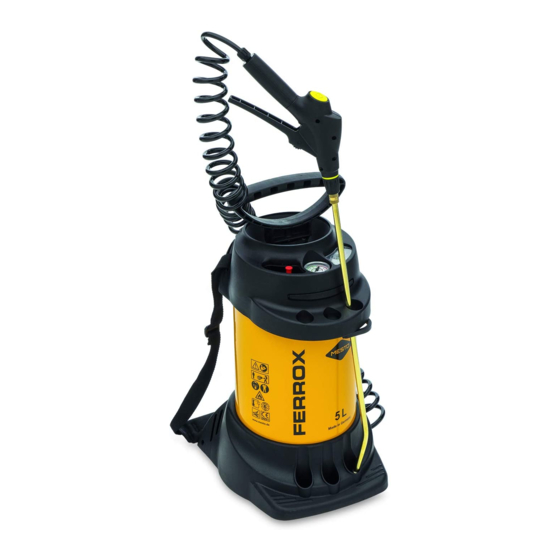

Mesto FERROX 3565 Instructions For Use Manual

Mesto FERROX 3565 Instructions For Use Manual

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 12
FERROX 3565, 3585
INOX 3595, 3615
D
A
CH
Gebrauchsanleitung.................................................. 6
GB
IRL
AUS USA NZ
Instructions for Use ................................................ 12
F
CH
B
Mode d'emploi ......................................................... 18
NL
B
Gebruiksaanwijzing ................................................ 25
E
MEX
Instrucciones de uso .............................................. 31
I
CH
Istruzioni per l'uso .................................................. 38
CDN IND
NL
CDN
MESTO Spritzenfabrik
Ernst Stockburger GmbH
Ludwigsburger Straße 71
D 71691 Freiberg / Neckar
Tel : +49 71 41 27 20
Fax :+49 71 41 27 21 00
E-mail : info@mesto.de
Internet :
http://www.mesto.de
