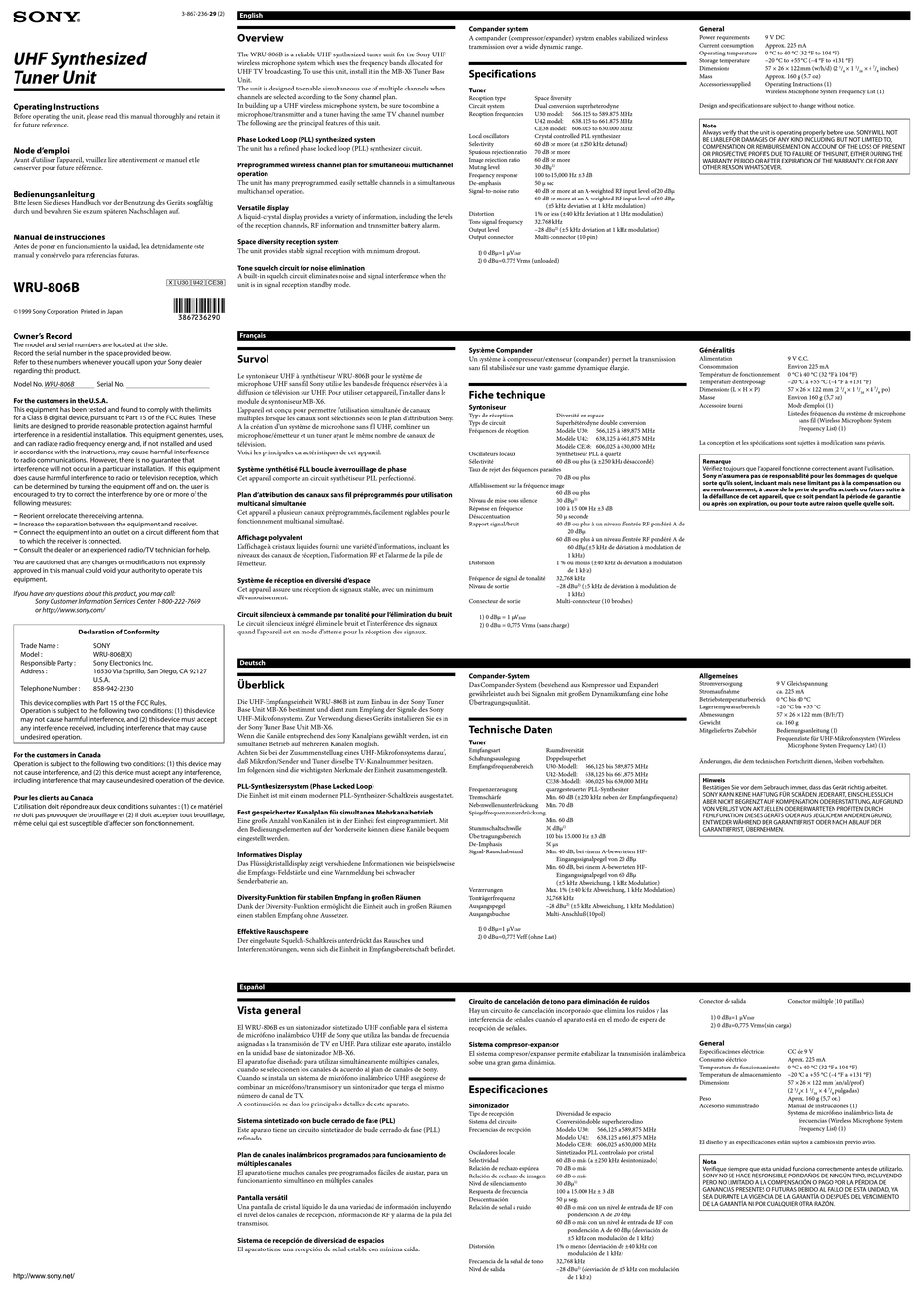

Sony WRU-806B Operating Instructions

3-867-236-29 (2)
UHF Synthesized
Tuner Unit
Operating Instructions
Before operating the unit, please read this manual thoroughly and retain it
for future reference.
Mode d'emploi
Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le
conserver pour future référence.
Bedienungsanleitung
Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig
durch und bewahren Sie es zum späteren Nachschlagen auf.
Manual de instrucciones
Antes de poner en funcionamiento la unidad, lea detenidamente este
manual y consérvelo para referencias futuras.
WRU-806B 
© 1999 Sony Corporation Printed in Japan
Owner's Record
The model and serial numbers are located at the side.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer
regarding this product.
Model No. WRU-806B Serial No.
For the customers in the U.S.A.
This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses,
and can radiate radio frequency energy and, if not installed and used
in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the
following measures:
 Reorient or relocate the receiving antenna.
 Increase the separation between the equipment and receiver.
 Connect the equipment into an outlet on a circuit different from that
to which the receiver is connected.
 Consult the dealer or an experienced radio/TV technician for help.
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
If you have any questions about this product, you may call:
Sony Customer Information Services Center 1-800-222-7669
or http://www.sony.com/
Declaration of Conformity
Trade Name : SONY
Model : WRU-806B(X)
Responsible Party : Sony Electronics Inc.
Address : 16530 Via Esprillo, San Diego, CA 92127
U.S.A.
Telephone Number : 858-942-2230
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1) this device
may not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause
undesired operation.
For the customers in Canada
Operation is subject to the following two conditions: (1) this device may
not cause interference, and (2) this device must accept any interference,
including interference that may cause undesired operation of the device.
Pour les clients au Canada
L'utilisation doit répondre aux deux conditions suivantes : (1) ce matériel
ne doit pas provoquer de brouillage et (2) il doit accepter tout brouillage,
même celui qui est susceptible d'affecter son fonctionnement.
English
Overview
The WRU-806B is a reliable UHF synthesized tuner unit for the Sony UHF
wireless microphone system which uses the frequency bands allocated for
UHF TV broadcasting. To use this unit, install it in the MB-X6 Tuner Base
Unit.
The unit is designed to enable simultaneous use of multiple channels when
channels are selected according to the Sony channel plan.
In building up a UHF wireless microphone system, be sure to combine a
microphone/transmitter and a tuner having the same TV channel number.
The following are the principal features of this unit.
Phase Locked Loop (PLL) synthesized system
The unit has a refined phase locked loop (PLL) synthesizer circuit.
Preprogrammed wireless channel plan for simultaneous multichannel
operation
The unit has many preprogrammed, easily settable channels in a simultaneous
multichannel operation.
Versatile display
A liquid-crystal display provides a variety of information, including the levels
of the reception channels, RF information and transmitter battery alarm.
Space diversity reception system
The unit provides stable signal reception with minimum dropout.
Tone squelch circuit for noise elimination
A built-in squelch circuit eliminates noise and signal interference when the
unit is in signal reception standby mode.
Français
Survol
Le syntoniseur UHF à synthétiseur WRU-806B pour le système de
microphone UHF sans fil Sony utilise les bandes de fréquence réservées à la
diffusion de télévision sur UHF. Pour utiliser cet appareil, l'installer dans le
module de syntoniseur MB-X6.
L'appareil est conçu pour permettre l'utilisation simultanée de canaux
multiples lorsque les canaux sont sélectionnés selon le plan d'attribution Sony.
A la création d'un système de microphone sans fil UHF, combiner un
microphone/émetteur et un tuner ayant le même nombre de canaux de
télévision.
Voici les principales caractéristiques de cet appareil.
Système synthétisé PLL boucle à verrouillage de phase
Cet appareil comporte un circuit synthétiseur PLL perfectionné.
Plan d'attribution des canaux sans fil préprogrammés pour utilisation
multicanal simultanée
Cet appareil a plusieurs canaux préprogrammés, facilement réglables pour le
fonctionnement multicanal simultané.
Affichage polyvalent
L'affichage à cristaux liquides fournit une variété d'informations, incluant les
niveaux des canaux de réception, l'information RF et l'alarme de la pile de
l' é metteur.
Système de réception en diversité d'espace
Cet appareil assure une réception de signaux stable, avec un minimum
d' é vanouissement.
Circuit silencieux à commande par tonalité pour l'élimination du bruit
Le circuit silencieux intégré élimine le bruit et l'interférence des signaux
quand l'appareil est en mode d'attente pour la réception des signaux.
Deutsch
Überblick
Die UHF-Empfangseinheit WRU-806B ist zum Einbau in den Sony Tuner
Base Unit MB-X6 bestimmt und dient zum Empfang der Signale des Sony
UHF-Mikrofonsystems. Zur Verwendung dieses Geräts installieren Sie es in
der Sony Tuner Base Unit MB-X6.
Wenn die Kanäle entsprechend des Sony Kanalplans gewählt werden, ist ein
simultaner Betrieb auf mehreren Kanälen möglich.
Achten Sie bei der Zusammenstellung eines UHF-Mikrofonsystems darauf,
daß Mikrofon/Sender und Tuner dieselbe TV-Kanalnummer besitzen.
Im folgenden sind die wichtigsten Merkmale der Einheit zusammengestellt.
PLL-Synthesizersystem (Phase Locked Loop)
Die Einheit ist mit einem modernen PLL-Synthesizer-Schaltkreis ausgestattet.
Fest gespeicherter Kanalplan für simultanen Mehrkanalbetrieb
Eine große Anzahl von Kanälen ist in der Einheit fest einprogrammiert. Mit
den Bedienungselementen auf der Vorderseite können diese Kanäle bequem
eingestellt werden.
Informatives Display
Das Flüssigkristalldisplay zeigt verschiedene Informationen wie beispielsweise
die Empfangs-Feldstärke und eine Warnmeldung bei schwacher
Senderbatterie an.
Diversity-Funktion für stabilen Empfang in großen Räumen
Dank der Diversity-Funktion ermöglicht die Einheit auch in großen Räumen
einen stabilen Empfang ohne Aussetzer.
Effektive Rauschsperre
Der eingebaute Squelch-Schaltkreis unterdrückt das Rauschen und
Interferenzstörungen, wenn sich die Einheit in Empfangsbereitschaft befindet.
Español
Vista general
El WRU-806B es un sintonizador sintetizado UHF confiable para el sistema
de micrófono inalámbrico UHF de Sony que utiliza las bandas de frecuencia
asignadas a la transmisión de TV en UHF. Para utilizar este aparato, instálelo
en la unidad base de sintonizador MB-X6.
El aparato fue diseñado para utilizar simultáneamente múltiples canales,
cuando se seleccionen los canales de acuerdo al plan de canales de Sony.
Cuando se instala un sistema de micrófono inalámbrico UHF, asegúrese de
combinar un micrófono/transmisor y un sintonizador que tenga el mismo
número de canal de TV.
A continuación se dan los principales detalles de este aparato.
Sistema sintetizado con bucle cerrado de fase (PLL)
Este aparato tiene un circuito sintetizador de bucle cerrado de fase (PLL)
refinado.
Plan de canales inalámbricos programados para funcionamiento de
múltiples canales
El aparato tiene muchos canales pre-programados fáciles de ajustar, para un
funcionamiento simultáneo en múltiples canales.
Pantalla versátil
Una pantalla de cristal líquido le da una variedad de información incluyendo
el nivel de los canales de recepción, información de RF y alarma de la pila del
transmisor.
Sistema de recepción de diversidad de espacios
El aparato tiene una recepción de señal estable con mínima caída.
Compander system
A compander (compressor/expander) system enables stabilized wireless
transmission over a wide dynamic range.

Specifications

Tuner
Reception type Space diversity
Circuit system Dual conversion superheterodyne
Reception frequencies U30 model: 566.125 to 589.875 MHz
U42 model: 638.125 to 661.875 MHz
CE38 model: 606.025 to 630.000 MHz
Local oscillators Crystal controlled PLL synthesizer
Selectivity 60 dB or more (at ±250 kHz detuned)
Spurious rejection ratio 70 dB or more
Image rejection ratio 60 dB or more
Muting level 30 dBµ
1)
Frequency response 100 to 15,000 Hz ±3 dB
De-emphasis 50 µ sec
Signal-to-noise ratio 40 dB or more at an A-weighted RF input level of 20 dBµ
60 dB or more at an A-weighted RF input level of 60 dBµ
(±5 kHz deviation at 1 kHz modulation)
Distortion 1% or less (±40 kHz deviation at 1 kHz modulation)
Tone signal frequency 32.768 kHz
Output level –28 dBu (±5 kHz deviation at 1 kHz modulation)
2)
Output connector Multi-connector (10-pin)
1) 0 dBµ=1 µV
EMF
2) 0 dBu=0.775 Vrms (unloaded)
Système Compander
Un système à compresseur/extenseur (compander) permet la transmission
sans fil stabilisée sur une vaste gamme dynamique élargie.
Fiche technique
Syntoniseur
Type de réception Diversité en espace
Type de circuit Superhétérodyne double conversion
Fréquences de réception Modèle U30: 566,125 à 589,875 MHz
Modèle U42: 638,125 à 661,875 MHz
Modèle CE38: 606,025 à 630,000 MHz
Oscillateurs locaux Synthétiseur PLL à quartz
Sélectivité 60 dB ou plus (à ±250 kHz désaccordé)
Taux de rejet des fréquences parasites
70 dB ou plus
Affaiblissement sur la fréquence image
60 dB ou plus
Niveau de mise sous silence 30 dBµ 1)
Réponse en fréquence 100 à 15 000 Hz ±3 dB
Désaccentuation 50 µ seconde
Rapport signal/bruit 40 dB ou plus à un niveau d' e ntrée RF pondéré A de
20 dBµ
60 dB ou plus à un niveau d' e ntrée RF pondéré A de
60 dBµ (±5 kHz de déviation à modulation de
1 kHz)
Distorsion 1 % ou moins (±40 kHz de déviation à modulation
de 1 kHz)
Fréquence de signal de tonalité 32,768 kHz
Niveau de sortie –28 dBu 2) (±5 kHz de déviation à modulation de
1 kHz)
Connecteur de sortie Multi-connecteur (10 broches)
1) 0 dBµ = 1 µV
EMF
2) 0 dBu = 0,775 Vrms (sans charge)
Compander-System
Das Compander-System (bestehend aus Kompressor und Expander)
gewährleistet auch bei Signalen mit großem Dynamikumfang eine hohe
Übertragungsqualität.

Technische Daten

Tuner
Empfangsart Raumdiversität
Schaltungsauslegung Doppelsuperhet
Empfangsfrequenzbereich U30-Modell: 566,125 bis 589,875 MHz
U42-Modell: 638,125 bis 661,875 MHz
CE38-Modell: 606,025 bis 630,000 MHz
Frequenzerzeugung quarzgesteuerter PLL-Synthesizer
Trennschärfe Min. 60 dB (±250 kHz neben der Empfangsfrequenz)
Nebenwellenunterdrückung Min. 70 dB
Spiegelfrequenzunterdrückung
Min. 60 dB
Stummschaltschwelle 30 dBµ 1)
Übertragungsbereich 100 bis 15.000 Hz ±3 dB
De-Emphasis 50 µs
Signal-Rauschabstand Min. 40 dB, bei einem A-bewerteten HF-
Eingangssignalpegel von 20 dBµ
Min. 60 dB, bei einem A-bewerteten HF-
Eingangssignalpegel von 60 dBµ
(±5 kHz Abweichung, 1 kHz Modulation)
Verzerrungen Max. 1% (±40 kHz Abweichung, 1 kHz Modulation)
Tonträgerfrequenz 32,768 kHz
Ausgangspegel –28 dBu (±5 kHz Abweichung, 1 kHz Modulation)
2)
Ausgangsbuchse Multi-Anschluß (10pol)
1) 0 dBµ=1 µV
EMF
2) 0 dBu=0,775 Veff (ohne Last)
Circuito de cancelación de tono para eliminación de ruidos
Hay un circuito de cancelación incorporado que elimina los ruidos y las
interferencia de señales cuando el aparato está en el modo de espera de
recepción de señales.
Sistema compresor-expansor
El sistema compresor/expansor permite estabilizar la transmisión inalámbrica
sobre una gran gama dinámica.
Especificaciones
Sintonizador
Tipo de recepción Diversidad de espacio
Sistema del circuito Conversión doble superheterodino
Frecuencias de recepción Modelo U30: 566,125 a 589,875 MHz
Modelo U42: 638,125 a 661,875 MHz
Modelo CE38: 606,025 a 630,000 MHz
Osciladores locales Sintetizador PLL controlado por cristal
Selectividad 60 dB o más (a ±250 kHz desintonizado)
Relación de rechazo espúrea 70 dB o más
Relación de rechazo de imagen 60 dB o más
Nivel de silenciamiento 30 dBµ 1)
Respuesta de frecuencia 100 a 15.000 Hz ± 3 dB
Desacentuación 50 µ seg.
Relación de señal a ruido 40 dB o más con un nivel de entrada de RF con
ponderación A de 20 dBµ
60 dB o más con un nivel de entrada de RF con
ponderación A de 60 dBµ (desviación de
±5 kHz con modulación de 1 kHz)
Distorsión 1% o menos (desviación de ±40 kHz con
modulación de 1 kHz)
Frecuencia de la señal de tono 32,768 kHz
Nivel de salida –28 dBu 2) (desviación de ±5 kHz con modulación
de 1 kHz)
General
Power requirements 9 V DC
Current consumption Approx. 225 mA
Operating temperature 0 °C to 40 °C (32 °F to 104 °F)
Storage temperature –20 °C to +55 °C (–4 °F to +131 °F)
Dimensions 57 × 26 × 122 mm (w/h/d) (2 1 / × 1 1 / × 4 7
4 16
Mass Approx. 160 g (5.7 oz)
Accessories supplied Operating Instructions (1)
Wireless Microphone System Frequency List (1)
Design and specifications are subject to change without notice.
Note
Always verify that the unit is operating properly before use. SONY WILL NOT
BE LIABLE FOR DAMAGES OF ANY KIND INCLUDING, BUT NOT LIMITED TO,
COMPENSATION OR REIMBURSEMENT ON ACCOUNT OF THE LOSS OF PRESENT
OR PROSPECTIVE PROFITS DUE TO FAILURE OF THIS UNIT, EITHER DURING THE
WARRANTY PERIOD OR AFTER EXPIRATION OF THE WARRANTY, OR FOR ANY
OTHER REASON WHATSOEVER.
Généralités
Alimentation 9 V C.C.
Consommation Environ 225 mA
Température de fonctionnement 0 °C à 40 °C (32 °F à 104 °F)
Température d' e ntreposage –20 °C à +55 °C (–4 °F à +131 °F)
Dimensions (L × H × P) 57 × 26 × 122 mm (2 1 / × 1 1 / × 4
4 16
Masse Environ 160 g (5,7 oz)
Accessoire fourni Mode d' e mploi (1)
Liste des fréquences du système de microphone
sans fil (Wireless Microphone System
Frequency List) (1)
La conception et les spécifications sont sujettes à modification sans préavis.
Remarque
Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation.
Sony n'assumera pas de responsabilité pour les dommages de quelque
sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou
au remboursement, à cause de la perte de profits actuels ou futurs suite à
la défaillance de cet appareil, que ce soit pendant la période de garantie
ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
Allgemeines
Stromversorgung 9 V Gleichspannung
Stromaufnahme ca. 225 mA
Betriebstemperaturbereich 0 °C bis 40 °C
Lagertemperaturbereich –20 °C bis +55 °C
Abmessungen 57 × 26 × 122 mm (B/H/T)
Gewicht ca. 160 g
Mitgeliefertes Zubehör Bedienungsanleitung (1)
Frequenzliste für UHF-Mikrofonsystem (Wireless
Microphone System Frequency List) (1)
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Hinweis
Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet.
SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH
ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND
VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH
FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND,
ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER
GARANTIEFRIST, ÜBERNEHMEN.
Conector de salida Conector múltiple (10 patillas)
1) 0 dBµ=1 µV
EMF
2) 0 dBu=0,775 Vrms (sin carga)
General
Especificaciones eléctricas CC de 9 V
Consumo eléctrico Aprox. 225 mA
Temperatura de funcionamiento 0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento –20 °C a +55 °C (–4 °F a +131 °F)
Dimensions 57 × 26 × 122 mm (an/al/prof)
(2 1 / × 1 1 / × 4 7 / pulgadas)
4 16 8
Peso Aprox. 160 g (5,7 oz.)
Accesorio suministrado Manual de instrucciones (1)
Systema de micrófono inalámbrico lista de
frecuencias (Wireless Microphone System
Frequency List) (1)
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
Nota
Verifique siempre que esta unidad funciona correctamente antes de utilizarlo.
SONY NO SE HACE RESPONSIBLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO
PERO NO LIMITADO A LA COMPENSACIÓN O PAGO POR LA PÉRDIDA DE
GANANCIAS PRESENTES O FUTURAS DEBIDO AL FALLO DE ESTA UNIDAD, YA
SEA DURANTE LA VIGENCIA DE LA GARANTÍA O DESPUÉS DEL VENCIMIENTO
DE LA GARANTÍA NI POR CUALQUIER OTRA RAZÓN.
/ inches)
8
7 / po)
8
