Genelec 8050B G Five Instructions

Aufnahmeplatte für GENELEC 8050A/B - 8250A - 8351A - G Five
Aufstellanleitung

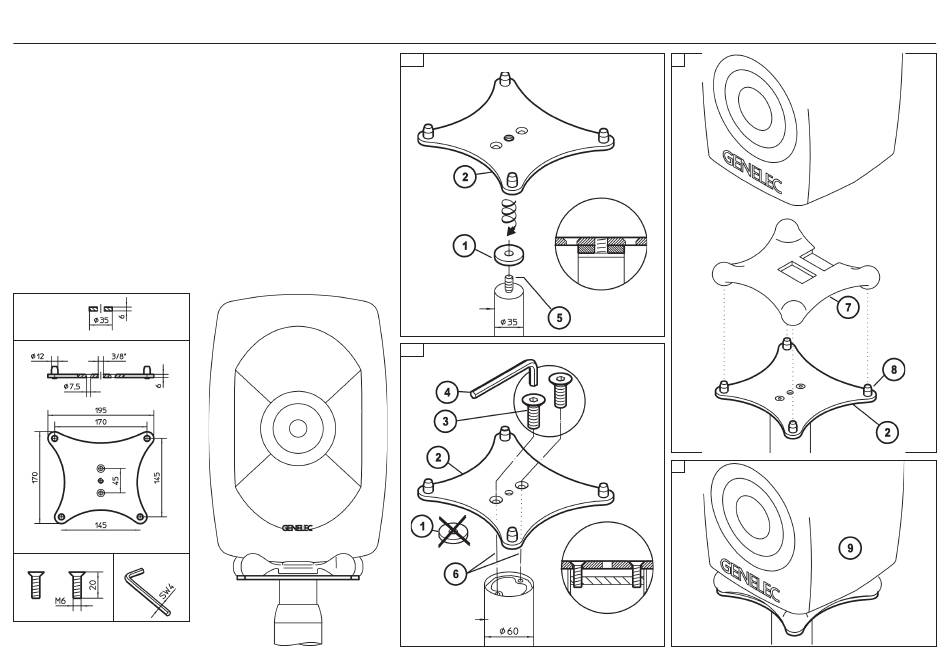

A.1 - Stativ 8000-409B (K&M 26741-029-55)
1 U-Scheibe auf das Stativgewinde legen und anschließend...
2 ... Aufnahmeplatte direkt mit dem 3/8"-Stativgewinde 5 verschrauben - bis zum Anschlag.
B Iso-Pod des Monitors 7 über die vier Zapfen 8 der Aufnahmeplatte 2 stülpen.
C GENELEC Monitor 9 sicher auf den Iso-Pod 7 setzen.
A.2 - Stativ 8260-415B (K&M 26795-000-56)
1 U-Scheibe wird nicht gebraucht
2 Aufnahmeplatte auf das Stativauszugrohr legen, die Bohrungen 6 entsprechend ausrichten
3 ... beide Senkschrauben fest anziehen; dazu Schlüssel 4 benutzen.
B Iso-Pod des Monitors 7 über die vier Zapfen 8 der Aufnahmeplatte 2 stülpen.
C GENELEC Monitor 9 sicher auf den Iso-Pod 7 setzen.
Sicherheitshinweise
- Für geeigneten, d.h. ebenen und tragfähigen Untergrund Sorge tragen.
- Auf feste Schraubverbindungen achten.
- Vor dem Verstellen eines Stativs Monitor abnehmen.
- Sicheren Sitz des Monitors überprüfen.
Lieferumfang
1 U-Scheibe ø 35 x 6 mm
2 Aufnahmeplatte
3 M6 x 20 mm (SW4) 2x 4 Schlüssel SW4
GENELEC Oy
Olvitie 5, Fin-74100 Iisalmi, www.genelec.com
19625-330-55 Rev.03 03-80-624-00 2/15
A.1
Bsp.:
GENELEC
8351A
Stativ
8000-409B
(K&M 26741)
A.2
Stativ
8260-415B
(K&M 26795)
B
C
Bsp.:
GENELEC
8050A
