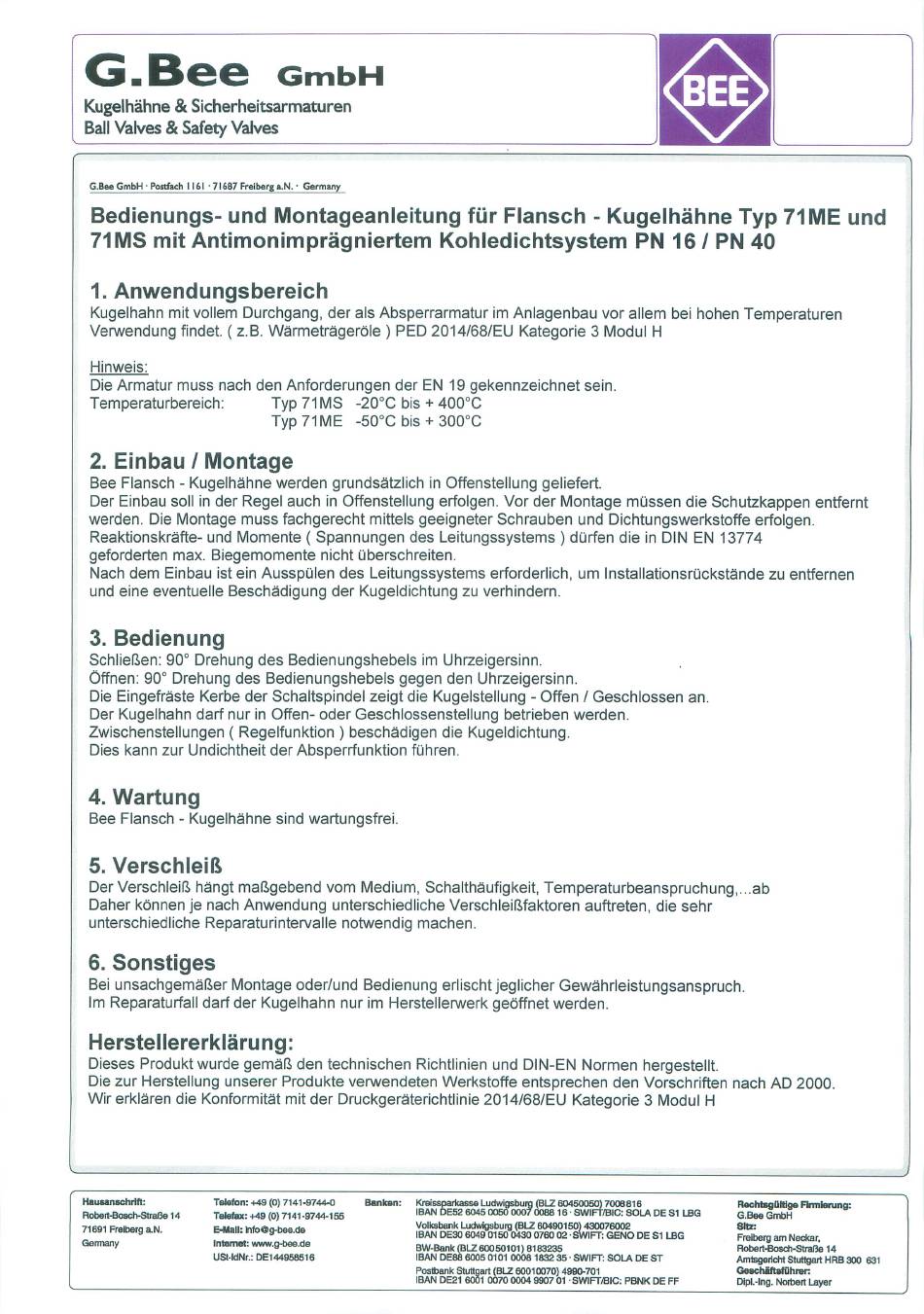

bee 71MS Operating And Assembly Instruction

G.Bee GmbH
Kugelhähne & Sicherheitsarmaturen
Ball Valves & Safety Valves
G.Bee GmbH ■ Pottfach 1161 ■ 71687 Freibarg a.N. ■ Germany
Bedienungs- und Montageanleitung für Flansch - Kugelhähne Typ 71 ME und
71 MS mit Antimonimprägniertem Kohledichtsystem PN 16 / PN 40
1. Anwendungsbereich
Kugelhahn mit vollem Durchgang, der als Absperrarmatur im Anlagenbau vor allem bei hohen Temperaturen
Verwendung findet. ( z.B. Wärmeträgeröle ) PED 2014/68/EU Kategorie 3 Modul H
Hinweis:
Die Armatur muss nach den Anforderungen der EN 19 gekennzeichnet sein.
Temperaturbereich: Typ 71MS -20°C bis + 400°C
Typ 71 ME -50°C bis + 300°C
2. Einbau / Montage
Bee Flansch - Kugelhähne werden grundsätzlich in Offenstellung geliefert.
Der Einbau soll in der Regel auch in Offenstellung erfolgen. Vor der Montage müssen die Schutzkappen entfernt
werden. Die Montage muss fachgerecht mittels geeigneter Schrauben und Dichtungswerkstoffe erfolgen.
Reaktionskräfte- und Momente ( Spannungen des Leitungssystems ) dürfen die in DIN EN 13774
geforderten max. Biegemomente nicht überschreiten.
Nach dem Einbau ist ein Ausspülen des Leitungssystems erforderlich, um Installationsrückstände zu entfernen
und eine eventuelle Beschädigung der Kugeldichtung zu verhindern.
3. Bedienung
Schließen: 90° Drehung des Bedienungshebels im Uhrzeigersinn.
Öffnen: 90° Drehung des Bedienungshebels gegen den Uhrzeigersinn.
Die Eingefräste Kerbe der Schaltspindel zeigt die Kugelstellung - Offen / Geschlossen an.
Der Kugelhahn darf nur in Offen- oder Geschlossenstellung betrieben werden.
Zwischenstellungen ( Regelfunktion ) beschädigen die Kugeldichtung.
Dies kann zur Undichtheit der Absperrfunktion führen.
4. Wartung
Bee Flansch - Kugelhähne sind wartungsfrei.
5. Verschleiß
Der Verschleiß hängt maßgebend vom Medium, Schalthäufigkeit, Temperaturbeanspruchung,...ab
Daher können je nach Anwendung unterschiedliche Verschleißfaktoren auftreten, die sehr
unterschiedliche Reparaturintervalle notwendig machen.
6. Sonstiges
Bei unsachgemäßer Montage oder/und Bedienung erlischt jeglicher Gewährleistungsanspruch.
Im Reparaturfall darf der Kugelhahn nur im Herstellerwerk geöffnet werden.
Herstellererklärung:
Dieses Produkt wurde gemäß den technischen Richtlinien und DIN-EN Normen hergestellt.
Die zur Herstellung unserer Produkte verwendeten Werkstoffe entsprechen den Vorschriften nach AD 2000.
Wir erklären die Konformität mit der Druckgeräterichtlinie 2014/68/EU Kategorie 3 Modul H
