CALEFFI 624 Instruction Manual

Manuale istruzioni - Instructions manual
Notice technique - Bedienungsanleitung
Handleiding - Manual de instrucciones
Manual de instruções - Οδηγιες Χρησεως
Руководство по эксплуатации
OFF
fig.2 - εικ.2
fig.3 - εικ.3
fig.6 - εικ.6
fig.5 - εικ.5 fig.8 - εικ.8
INTRODUZIONE
55,8 105,8
La ringraziamo per la fiducia che ha voluto riservarci e ci complimentiamo con
54 1,3
10 44,5
Lei per aver scelto un nostro prodotto. Il presente dispositivo è un TERMOSTATO
inscatolato ad esp ansione di liquido, limitatore della temperatura di sicurezza,
con riarmo manuale o automatico. Dispositivo di comando destinato ad essere
incorporato negli apparecchi del campo di applicazione della IEC 60335-1
97
CONFORMITA' ALLE NORME
10
– EN 60730-1 ed aggiornamenti
successivi
– EN 60730-2-9
CARATTERISTICHE TECNICHE
CAMPO DI REGOLAZIONE TEMPERATURA = 90°÷110°C
TOLLERANZA = -6K/-15K (secondo i modelli)
DIFFERENZIALE = 25±8K/15±8K (secondo i modelli)
RIARMO = manuale o automatico
GRADO DI PROTEZIONE = IP 40
CLASSE DI ISOLAMENTO = I
fig.1 - εικ.1 GRADIENTE TERMICO = <1K/min. METODO DI MONTAGGIO = a vite
TEMPERATURA MASSIMA TESTA = 80°C
TEMPERATURA MASSIMA BULBO = 125°C
TEMPERATURA DI STOCCAGGIO = -15°÷55°C
MASSIMA PRESSIONE GUAINA = 10bar
COSTANTE DI TEMPO = <1'
USCITA = contatti in interruzione
PORTATA SUI CONTATTI = C-1: 0,5A/250V~ C-2: 10(2,5)A/250V~
TIPO DI AZIONE = 2B
GRADO DI INQUINAMENTO = 2
PASSACAVO = M20x1,5
INSTALLAZIONE E COLLEGAMENTI
PRESCRIZIONI DI SICUREZZA
Prima di collegare il termostato accertarsi che la tensione di alimentazione del
CARICO UTILIZZATORE da comandare (caldaia, pompa, ecc.) NON SIA COLLEGATA
e che corrisponda a quella riportata sull'apparecchio (fig.2). Verificare inoltre
che il carico sia compatibile con le caratteristiche di portata contatti (vedere
capitolo "caratteristiche tecniche").
INSTALLAZIONE
fig.4 - εικ.4
ATTENZIONE:
Le operazioni descritte nel presente manuale istruzioni vanno eseguite
esclusivamente da personale specializzato o dall'installatore, rispettando
scrupolosamente le norme di sicurezza e le disposizioni di legge vigenti.
+°C
A) Vedere fig.3 e fig.4
B) Rimuovere il coperchio dal prodotto.
Portare i fili dell'impianto attraverso l'apposito passacavo ed eseguire gli
C 2 1
allacciamenti alla morsettiera (fig.5) come indicato al paragrafo seguente
"collegamenti elettrici". Riagganciare il coperchio al prodotto.
NOTA: Vedere fig.6.
U
COLLEGAMENTI ELETTRICI
L
N
Morsetto 1 = Chiude il circuito all'aumentare della temperatura
(solo nelle versioni in cui è presente il morsetto)
fig.7 - εικ.7
Morsetto 2 = Apre il circuito all'aumentare della temperatura
Morsetto C = Entrata comune
A
RIARMO DEL DISPOSITIVO E REGOLAZIONE
C
TEMPERATURA D'INTERVENTO
(solo nelle versioni previste)
Per il riarmo del dispositivo svitare il cappuccio e premere il pulsante di ripristino. (fig.8)
B
Per regolare la temperatura d'intervento rimuovere il coperchio, quindi svitare
leggermente la vite di blocco piastrina e posizionare la piastrina stessa sulla
temperatura desiderata in corrispondenza della scala graduata. Riavvitare la
vite di blocco piastrina e riagganciare il coperchio. (fig.9)
A = Pulsante di ripristino
fig.9 - εικ.9 B = Cappuccio
C = Vite di blocco piastrina
I

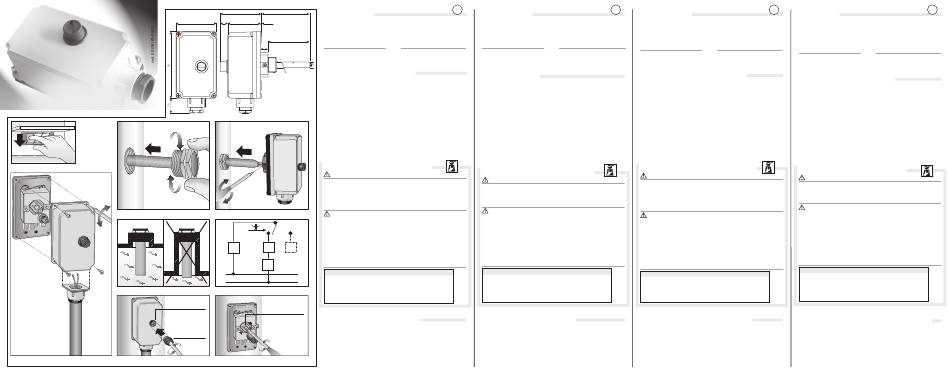

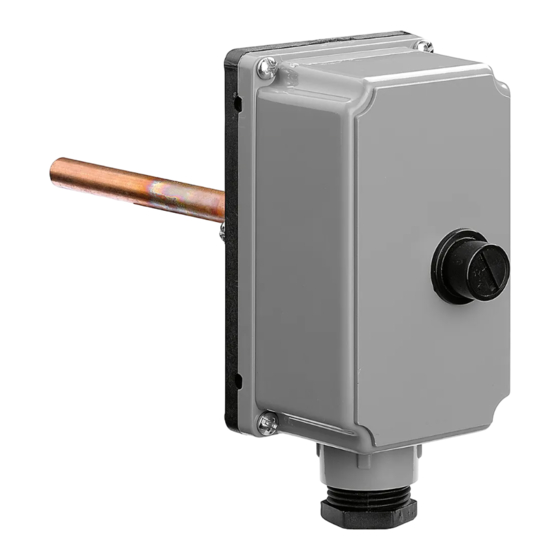

INTRODUCTION
Thank you for your confidence in our Company and for choosing one of our
products. This is an encased, liquid-filled type THERMOSTAT, granting a
safety temperature limiting function with manual or automatic reset.
Controls intended for incorporation into appliances within the scope of the
IEC 60335-1
CONFORMITA' ALLE DIRETTIVE
CONFORMITY TO THE STANDARDS
- B.T. 73/23/CEE This product complies with:
- E.M.C. 89/336/CEE ed aggiornamenti
- EN 60730-1 and subsequent revisions
successivi 93/68/CEE
- EN 60730-2-9
- CA02.03785 Serie LSC1
TECHNICAL DATA TECHNICAL DATA
TEMPERATURE RANGE = 90° ÷ 110° C
TOLERANCE = -6K/-15 K (depending on version)
TEMPERATURE DIFFERENTIAL = 25±8K/15±8K (depending on version)
RESET = manual or automatic
TENSIONE IMPULSIVA NOMINALE = 2,5 KV
DEGREE OF PROTECTION = IP 40
METODO DI MESSA A TERRA = a vite
INSULATION CLASS = I
TEMPERATURE RATE OF CHANGE = < 1K/min.
MAXIMUM HEAD TEMPERATURE = 80° C
MAXIMUM SENSING BULB TEMPERATURE = 125° C
STORAGE TEMPERATURE = -15° ÷ 55° C
MAXIMUM POCKET PRESSURE= 10 bar
TIME CONSTANT = < 1'
OUTPUT = cutoff contacts
CONTACTS RATING = C-1: 0,5 A/250V~ C-2: 10(2,5) A/250V~
SWITCH ACTION = 2B
POLLUTION DEGREE = 2
FAIRLEAD TYPE = M 20x1,5
INSTALLATION AND CONNECTIONS
SAFETY INSTRUCTIONS
Before connecting the thermostat, make sure that the power supply voltage
of the UNIT TO BE CONTROLLED (boiler, pump, etc.) IS NOT CONNECTED
and that it matches the indication given on the appliance. (fig.2)
INSTALLATION
WARNING:
All the installation operations included in this manual must be carried
out by qualified personnel only, strictly complying with all safety and
law provisions in force.
A) See fig.3 and fig.4
B) Remove the thermostat front cover by releasing the four provided screws.
Thread the power supply wires in the relevant fairlead and connect them
to the thermostat terminals (fig.5) according to the instructions of
the following paragraph "Wiring Connections". Snap the front cover back.
NOTE: See fig.6.
WIRING CONNECTIONS
fig.7
CONNECTIONS
CONNESSIONI
Terminal 1 = It closed the circuit when temperature raises
(only for the versions in which the terminal block is available)
Terminal 2 = It open the circuit when temperature raises
Terminal C = Common contact
UNIT RESET AND START-UP
TEMPERATURE ADJUSTMENT
(provided versions only)
To perform the unit reset: unscrew the provided cap and press the reset button
(fig.8). To adjust the start-up temperature: remove the front cover, unloose the plate
fixing screw and move the plate onto the desired temperature
value as marked on the graduated scale.
Tighten the plate fixing screw and snap the front cover back. (fig.9)
A = Reset button
B = Cap
C = Plate fixing screw
UK
PRESENTATION
Nous vous remercions pour la confiance que vous nous avez accordé et nous
vous félicitons d'avoir choisi notre aquastat limiteur de sécurité pour protéger
votre installation. Ce produit est un aquastat limiteur à plongeur à réarmement
manuel ou automatique. Sa régulation est du type dilatation de liquide. Contrôles
destinés à être incorporés dans des appareils dans le cadre de la CEI 60335-1
CONFORMITY TO THE GUIDELINES
CONFORMITE AUX NORMES CONFORMITE AUX DIRECTIVES
This product complies with:
- EN 60730-1 et les mises à jour - B.T. 73/23/CEE
- B.T. 73/23/EEC
suivantes - E.M.C. 89/336/CEE et mises à jours
- E.M.C. 89/336/EEC
- EN 60730-2-9 suivantes 93/68/CEE
and later updating of 93/68/EEC
- CA02.03785 Serie LSC1
- CA02.03785 Serie LSC1
CARACTERISTIQUES TECHNIQUES
PLAGE DE REGLAGE DE LA TEMPERATURE = 90°÷110°C
TOLERANCE = -6K/-15K (selon les models)
DIFFERENTIEL = 25±8K/15±8K (selon les models)
REARMEMENT = manuel ou automatique
DEGRE DE PROTECTION = IP 40 TENSION PULSÉE = 2,5 KV
IMPULSIVE VOLTAGE = 2,5 KV
CLASSE D'ISOLATION = I MÉTHODE DE MISE À LA TERRE = a vis
GROUNDING WAY = by screw
VITESSE DE VARIATION DE LA TEMPERATURE = <1K/min. MÉTHODE DE MONTAGE = a vis
MOUNTING WAY = by screw
TEMPERATURE MAXIMUM DU CORPS DU PRODUIT = 80°C
TEMPERATURE MAXIMUM DU BULBE = 125°C
TEMPERATURE DE STOCKAGE = -15°÷55°C
PRESSION MAXIMUM DU DOIGT DE GANT = 10 bar
CONSTANTE DE TEMPS = <1'
SORTIE RELAIS = contact inverseur libre de potentiel
POUVOIR DE COUPURE = C-1: 0,5A/250V~ C-2: 10(2,5)A/250V~
TYPE D'ACTION = 2B
DEGRÉ DE POLLUTION = 2
PRESSE-ETOUPE = M20x1,5
INSTALLATION ET RACCORDEMENTS
PRECAUTIONS D'INSTALLATION
Avant toute intervention, veuillez couper l'alimentation électrique. Ainsi, la
charge que vous allez connecter (chaudière, pompe de circulation, climatiseur,
contacteur etc.) sera hors tension (fig.2). Vérifiez, en vous reportant au chapitre
"caractéristiques techniques" et à l'étiquette collée sous le capot du produit,
que la charge est compatible avec les caractéristiques du contact.
INSTALLATION
ATTENTION:
Les opérations décrites dans cette notice technique doivent être réalisées
par un professionel averti, en respectant scrupuleusement les normes de
sécurité et les lois en vigueur.
A) Voir fig.3 et fig.4
B) Retirez le couvercle.
Passez le câble de raccordement dans le presse-étoupe et raccordez les fils
aux bornes (voir paragraphe "raccordements électriques"). (fig.5)
Remettez le couvercle.
REMARQUE: Voir fig.6.
RACCORDEMENTS ELECTRIQUES
fig.7
RACCORDEMENTS
Borne 1 = Contact fermé à l'augmentation de température
(seulement pour les versions avec bornier)
Borne 2 = Contact ouvert à l'augmentation de température
Borne C = Commun
REARMEMENT MANUEL ET MODIFICATION
DU REGLAGE DE LA TEMPERATURE
(selon les models)
Pour réarmer l'aquastat limiteur, dévissez le capuchon noir en face avant et appuyez
sur le petit ergot blanc (fig.8). Pour modifier le réglage de la température, démontez
le couvercle, puis dévissez légèrement la vis de maintien de la pièce de réglage.
Tournez la pièce de réglage pour que le pointeur soit en face de la température désirée
sur l'échelle graduée. Resserez la vis de maintien, puis remettez le couvercle. (fig.9)
A = Bouton poussoir de réarmement
B = Cappuchon
C = Vis de maintien de la pièce de réglage
F D
EINLEITUNG
Wir danken Ihnen für das uns entgegengebrachte Vertrauen und beglückwünschen
Sie zur Wahl eines unserer Produkte. Die vorliegende Vorrichtung ist ein
Gehäusethermostat mit Flüssigkeitsausdehnung, Sicherheitstemperaturbegrenzer
sowie manueller oder automatischer Rücksetzung. Steuerelemente zum Einbau
in Geräte bestimmt im Rahmen der IEC 60335-1
ÜBEREINSTIMMUNG MIT ÜBEREINSTIMMUNG MIT
DEN VORSCHRIFTEN DEN RICHTLINIEN
- EN 60730-1 und nachfolgende - B.T. 73/23/EWG
Ergänzungen - E.M.C. 89/336/EWG
und nachfolgende Änderungen
- EN 60730-2-9
93/68/EWG
- CA02.03785 Serie LSC1
TECHNISCHE EIGENSCHAFTEN
TEMPERATUREINSTELLBEREICH = 90°÷110°C
TOLERANZ = -6K/-15 K (je nach Version)
DIFFERENTIAL = 25±8K/15±8K (je nach Version)
RÜCKSTELLUNG = manuell oder automatisch
SCHUTZGRAD = IP 40 BEMESSUNG-STOSSPANNUNG = 2,5 KV
ISOLIERKLASSE = I ERDUNG METHODE = schraube
TEMPERATURGRADIENT = <1K/min. MONTAGE METHODE = schraube
MAX. ANFANGSTEMPERATUR = 80°C
MAX. FÜHLERTEMPERATUR = 125°C
LAGERTEMPERATUR = -15°÷55°C
MAX. UMMANTELUNGSDRUCK = 10bar
ZEITKONSTANTE = <1'
AUSGANG = Unterbrecherkontakte
LEISTUNG AN KONTAKTEN = C-1: 0,5A/250V~ C-2: 10(2,5)A/250V~
WIRKUNGSART = 2B
VERSCHMUTZUNGSGRAD = 2
KABELDURCHFÜHRUNG = M20x1,5
INSTALLATION UND ANSCHLÜSSE
SICHERHEITSVORSCHRIFTEN
Vor dem Anschluß des Thermostats überprüfen, daß die Versorgungsspannung
des zu steuernden ABNEHMERS (Boiler, Pumpe, usw.) NICHT ANGESCHLOSSEN
IST und daß diese den Angaben im Inneren des Gerätes entspricht. (Abb.2)
INSTALLATION
ACHTUNG :
Die in der vorliegenden Bedienungsanleitung beschriebenen Arbeitsgänge
dürfen nur durch Fachpersonal oder den Installateur unter genauster
Einhaltung der Sicherheitsvorschriften sowie der gültigen gesetzlichen
Vorschriften ausgeführt werden.
A) Siehe Abb.3 und Abb.4
B) Den Deckel durch Lösen der vier Schrauben abnehmen. Das Kabel der Anlage
durch die Kabelklemme führen und an der Klemmleiste (Abb.5), wie im
folgenden Abschnitt "elektrische Anschlüsse" angegeben, anschließen. Den
Deckel wieder anbringen.
HINWEIS: Siehe Abb.6.
ELEKTRISCHE ANSCHLÜSSE
Abb.7
ANSCHLÜSSE
fig.7
Klemme 1 = Schließt die Leitung bei steigender Temperatur
(nur für die Versionen, bei denen eine Klemmleiste
vorhanden ist)
Klemme 2 = Öffnet die Leitung bei steigender Temperatur
Klemme C = Gemeinsamer Eingang
RÜCKSTELLUNG DES PRODUKTES UND
EINSTELLUNG DER AUSLÖSETEMPERATUR
(nur bei den vorgesehenen Versionen)
Zur Rückstellung der Vorrichtung die Hutmutter abnehmen und die Resettaste betätigen.
(Abb.8)
Zur Einstellung der Auslösetemperatur den Deckel entfernen, dann die
Plattenbefestigungsschraube etwas lösen und die Platte entsprechend der Gradeinteilung
auf die gewünschte Temperatur einstellen. Die Plattenbefestigungsschraube wieder
festziehen und den Deckel aufsetzen. (Abb.9)
A = Resettaste
B = Kappe
C = Plattenbefestigungsschraube
