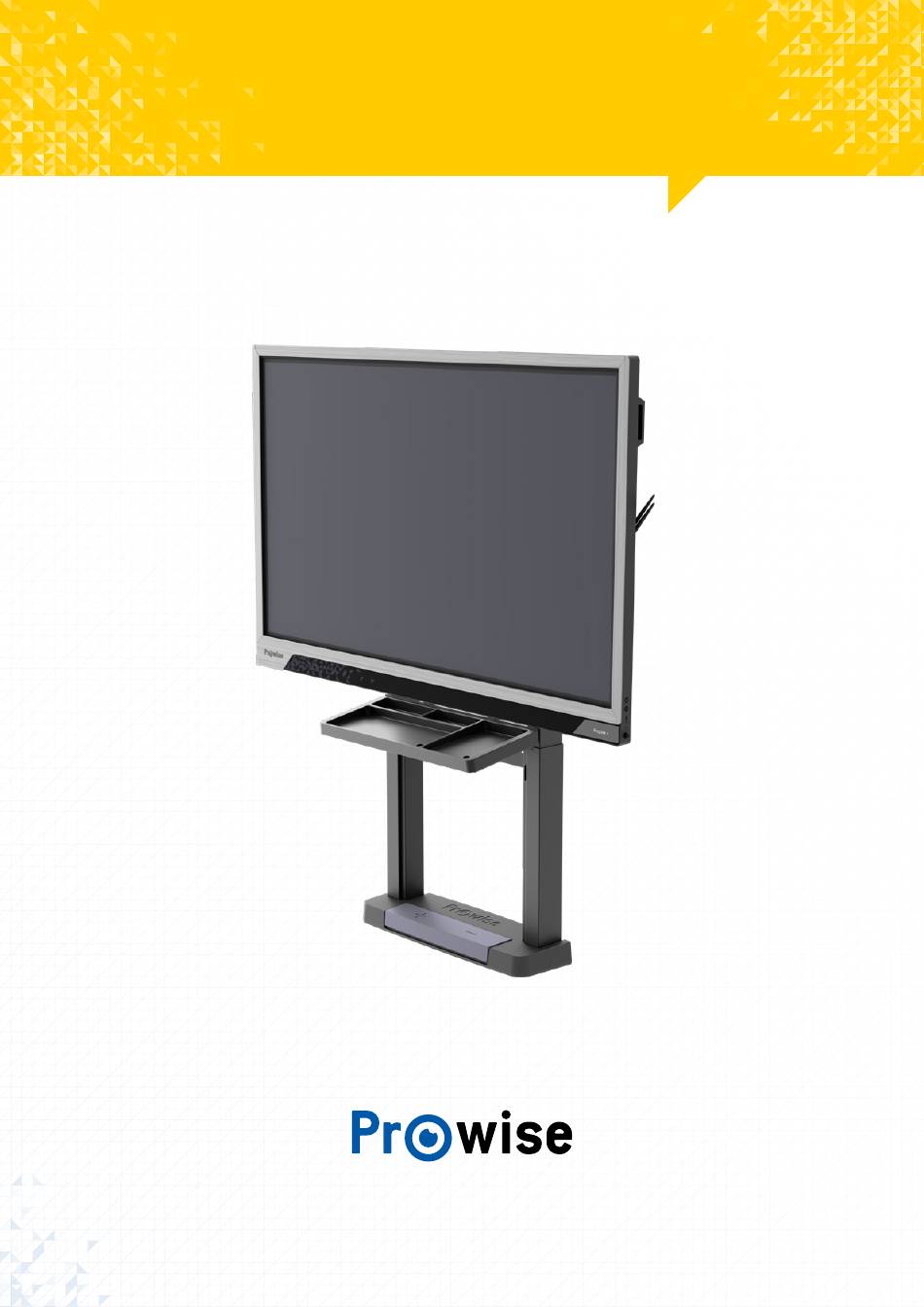

- Page 1 Prowise iPro Wall Lift Assembly Guide © Prowise 2018 www.prowise.com PW.1.21002.0002...
- Page 2 Prowise iPro Wall Lift www.prowise.com...
-
Page 3: Table Of Contents
Guidelines for the installation of the iPro Wall Lift Scope of delivery Necessary tools Installation of the Prowise iPro Wall Lift Installation of a touchscreen on the Prowise iPro Wall Lift Initialising the lift Lift usage Prowise iPro Wall Lift... -
Page 4: Guidelines For The Installation Of The Ipro Wall Lift
Only Prowise or a partner certified by Prowise is authorised to install and mount the touchscreen on the Prowise iPro Wall Lift. Prowise is not liable for damages and/or trauma caused by assembly carried out by a third party. The warranty will lapse if the lift or the touchscreen are installed or assembled by third parties. -
Page 5: Scope Of Delivery
Check the delivery for completeness. Should component parts be missing, please contact our service desk within five (5) days. The contact information for our service desk can be found on our website, www.prowise.com. Please keep your serial number and a copy of the invoice readily available. -
Page 6: Necessary Tools
Necessary tools (not included) • 3 mm, 4 mm and 5 mm hex keys Installation of the Prowise iPro Wall Lift 1. Remove the base cover. (Tekening) a. Remove the foot control panel by unclicking it. b. Remove the two hex bolts M5x12 (3 mm hex key). - Page 7 14. Reconnect the power cord to a grounded socket. 15. Place the casing back over the lift in reverse order (see point 1). The power cord can be fed upwards both to the left and the right of the base cover. Prowise iPro Wall Lift www.prowise.com...
-
Page 8: Installation Of A Touchscreen On The Prowise Ipro Wall Lift
Installation of a touchscreen on the Prowise iPro Wall Lift 1. Mount the VESA brackets to the touchscreen with the four M8x20 hex bolts supplied (5 mm hex key). 2. Place the touchscreen with the VESA brackets on top of the VESA box of the lift. - Page 9 USB cable (UART), in order to control the lift via the touchscreen. Connect the cable to the USB port of the Prowise touchscreen, named ‘USB2.0’ (LIFT/SERVICE). Depending on the screen type, this port can be found at the bottom of the screen (left-hand side) or at the bottom (in the middle) of the screen.
-
Page 10: Initialising The Lift
This prevents damage to the lift and the touchscreen mounted upon it. CAUTION! This is not a person protection feature. Prowise iPro Wall Lift www.prowise.com... - Page 11 Prowise Central. CAUTION! This application is only supported in Prowise touchscreens in which Prowise Central has been integrated. Prowise Central enables operation of the Prowise iPro Wall Lift. Prowise iPro Wall Lift www.prowise.com...
- Page 12 Inhalt Richtlinien für die Installation des iPro Wall Lift In der Verpackung Benötigte Werkzeuge Installation Prowise iPro Wall Lift Installation des Touchscreens auf dem Lift Initialisieren Lift Lift verwenden Prowise iPro Wall Lift www.prowise.com...
-
Page 13: Richtlinien Für Die Installation Des Ipro Wall Lift
Richtlinien für die Installation des iPro Wall Lift Wenden Sie sich für die Installation des Lifts und die Montage des Touchscreens auf dem Prowise iPro Wall Lift an Prowise oder einen zertifizierten Partner von Prowise. Prowise übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Montage durch Dritte verursacht werden. -
Page 14: In Der Verpackung
Kontrollieren Sie bei Wareneingang die Vollständigkeit der Lieferung. Sollte die Lieferung nicht vollständig sein, nehmen Sie bitte innerhalb von fünf (5) Tagen nach Wareneingang Kontakt mit unserem Service Desk auf. Die Kontaktinformationen für unser Service Desks finden Sie auf unserer Website www.prowise.com. Bitte halten Sie die Seriennummer und eine Kopie der Rechnung griffbereit. -
Page 15: Benötigte Werkzeuge
Benötigte Werkzeuge (nicht enthalten) • 3 mm-, 4 mm- und 5 mm-Innensechskantschlüssel Installation Prowise iPro Wall Lift 1. Entfernen Sie die Kunststoffgehäuse. (Tekening) a. Lösen und entfernen Sie die Fußbedienung. b. Lösen Sie die beiden M5x12- Sechskantschrauben (3 mm- Innensechskantschlüssel) und entfernen Sie die Abdeckung. - Page 16 15. Bringen Sie die zwei Kunststoffteile wieder an. Gehen Sie dabei in umgekehrter Reihenfolge vor (siehe Punkt 1). Das Netzkabel kann sowohl an der linken als auch an der rechten Seite des Kunststoff Gehäuses nach oben geführt werden. Prowise iPro Wall Lift www.prowise.com...
-
Page 17: Installation Des Touchscreens Auf Dem Lift
M8x20- Sechskantschrauben (5 mm- Innensechskantschlüssel) an dem Touchscreen. 2. Setzen Sie den Touchscreen mit den VESA-Halterungen auf die VESA-Box des Lifts. Vergewissern Sie sich, dass der Touchscreen korrekt auf der VESA-Box positioniert ist. Prowise iPro Wandlift www.prowise.com... - Page 18 Bezeichnung „USB2.0” (LIFT/SERVICE) an. Je nach Bildschirmtyp befindet sich dieser Anschluss an der linken Seite unten oder mittig an der Unterseite. 6. Gehen sie weiter mit der prozedur “Initialisieren Lift”, um de Lift korrekt auszurichten. Prowise iPro Wall Lift www.prowise.com...
-
Page 19: Initialisieren Lift
Sensoren ausgestattet. Diese sorgen dafür, dass jegliche Bewegung angehalten wird, sobald der Lift gegen ein Objekt stößt. Dies verhindert Schäden sowohl an dem Lift als auch an dem darauf installierten Touchscreen. ACHTUNG! Dies ist kein Personenschutz. Prowise iPro Wandlift www.prowise.com... - Page 20 3. Verwenden Sie die Tasten Aufwärts oder Abwärts der Fußbedienung, um den Touchscreen auf die gewünschte Höhe einzustellen. 4. Oder stellen Sie die gewünschte Höhe des Touchscreens mit der Hilfe der Lift Bedienung in Prowise Central ein. Hinweis! Diese Funktion wird Prowise-Touchscreens unterstützt,...
- Page 21 Prowise iPro Wandlift www.prowise.com...
- Page 22 Inhoudsopgave Richtlijnen voor de installatie van de iPro Wall Lift In de verpakking Benodigde tools Installatie Prowise iPro Wall Lift Installatie van touchscreen op lift Initialiseren lift Gebruik lift Prowise iPro Wall Lift www.prowise.com...
-
Page 23: Richtlijnen Voor De Installatie Van De Ipro Wall Lift
Richtlijnen voor de installatie van de iPro Wall Lift Laat de installatie van de lift en de montage van het touchscreen op de Prowise iPro Wall Lift enkel door Prowise of een gecertificeerde Prowise partner uitvoeren. Prowise kan niet aansprakelijk worden gesteld voor schade of letsel als gevolg van montage door derden. -
Page 24: In De Verpakking
Controleer de volledigheid van de levering en neem binnen vijf (5) dagen na levering contact op met onze service desk indien de levering niet compleet is. De contactgegevens van onze servicedesk staan op onze website, www. prowise.com. Gelieve hierbij het serienummer en een kopie van de factuur bij de hand te houden. 1. Prowise iPro Wall Lift 2. -
Page 25: Benodigde Tools
Benodigde tools (niet meegeleverd) • Inbussleutel 3mm, 4mm en 5mm Installatie Prowise iPro Wall Lift 1. Verwijder de kunststof behuizing. (Tekening) a. Verwijder de voetbediening door deze los te klikken. b. Verwijder de cover door de twee inbusbouten M5x12 (inbussleutel 3mm) los te draaien. - Page 26 14. Sluit het netsnoer weer aan op een geaard stopcontact. 15. Plaats de behuizing terug op de lift in omgekeerde volgorde (zie punt 1). Het netsnoer kan zowel aan de linker- als rechterkant van de kunststof behuizing omhoog komen. Prowise iPro Wall Lift www.prowise.com...
-
Page 27: Installatie Van Touchscreen Op Lift
M8x20 inbusbouten (inbussleutel 5mm). 2. Zet het touchscreen met de VESA beugels op de VESA box van de lift. Zorg ervoor dat het touchscreen goed op de VESA box is gepositioneerd. Prowise iPro Wall Lift www.prowise.com... - Page 28 5. Verbind de lift met het scherm door middel van de USB-kabel (UART) van de lift, om de lift via het touchscreen te kunnen bedienen. Sluit de kabel aan op de USB-poort van het Prowise touchscreen, genaamd ‘USB2.0’ (LIFT/SERVICE). Afhankelijk van het type scherm zit deze poort...
-
Page 29: Initialiseren Lift
2. De lift is voorzien van anti-collision sensoren, hierdoor stopt deze met bewegen zodra de lift tegen een object botst. Dit voorkomt schade aan de lift en het daarop geïnstalleerde touchscreen. LET OP! Dit is geen persoonsbeveiliging. Prowise iPro Wall Lift www.prowise.com... - Page 30 Prowise Central. LET OP! Deze functie wordt enkel ondersteund door Prowise touchscreens waarbij Prowise Central is geïntegreerd. Met Prowise Central is het mogelijk de Prowise iPro Wall Lift te bedienen. Prowise iPro Wall Lift www.prowise.com...
- Page 31 Prowise iPro Wall Lift www.prowise.com...
- Page 32 Let education speak www.prowise.com...
