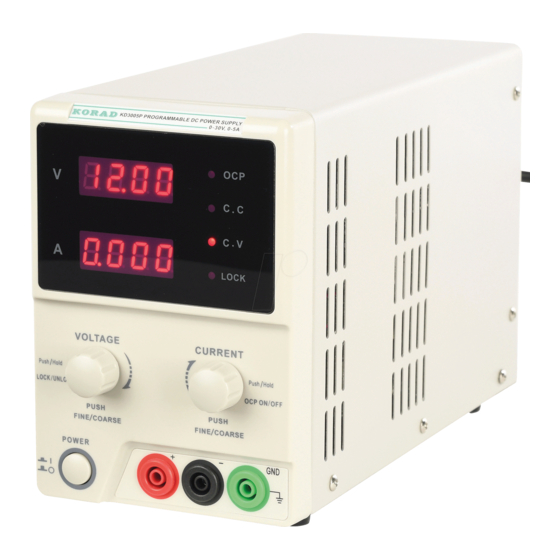

- Page 1 U S E R M A N U A L – B E D I E N U N G S A N L E I T U N G RND 320-KD3000 D/P Series...
- Page 3 • Constant Digital panel control • 4 digits display • Software calibration • Over Current Protection • Button lock function • USB / RS232 for remote control (RND 320-KD3005P) Safety Symbols These safety symbols may appear in this manual. WARNING DANGER High Voltage...
- Page 4 Safety Instruction Safety Guidelines • Do not block or obstruct the cooling fan vent opening. • Avoid severe impacts or rough handling that leads to damage. • Do not discharge static electricity. • Do not disassemble unless you are qualified as service personnel. AC Input •...
- Page 5 RND 320-KD3000 SERIES — USER MANUAL Fuse MODEL 220/230 V RND 320-KD3005D T3A/250 V RND 320-KD3005P T3A/250 V • To ensure fire protection, replace the fuse only with the specified type and rating. • Disconnect the power cord before fuse replacement.
- Page 6 RND 320-KD3005D RND 320-KD3005P Label on Label on Voltage Voltage & Fuse & Fuse Power Power Socket Socket USB Interface Function Rs232 Interface Display Voltage level Voltmeter displays the setup value of output voltage. Current level Displays the setup value of output current.
- Page 7 Mode 2: adjust directly, no need to push the knobs. And these 2 modes can be shifted by pushing the voltage adjustment knob and the current adjustment knob at the same time and holding for 2 seconds. Mode 3 - only for RND 320-KD3005P: remote control mode ( programmable control mode). Mode 1...
- Page 8 Press and hold for 3 seconds again and then the OCP function. Mode 3 - Remote Control Mode (only for RND 320-KD3005P) Push and hold the VOLTAGE knob for 3 seconds to lock the VOLTAGE and CURRENT adjustment knobs. Then the output of the power supply will be off.
- Page 9 RND 320-KD3000 SERIES — USER MANUAL Power Switch and Output Terminals On / Off main power. Outputs voltage and current. Connects the ground (earth) terminal. Specifications Note: The specifications below are tested under the conditions of temperation 25°C to -5 °C and the warm-up for 20 minutes.
- Page 10 READ BACK TEMP. COEFFICIENT ≤ 150 ppm VOLTAGE RANGE ≤ 150 ppm CURRENT RANGE ACCESSORIES RND 320-KD3005D: USER MANUAL *1, POWER CORD*1 RND 320-KD3005P: USER MANUAL *1, POWER CORD*1; USB CABLE *1/ USB, RS232 WEIGHT AND DIMENSION 110MM(W)* 156MM(H)* 260(D), 4.8 KG...
- Page 11 RND 320-KD3000 SERIES — USER MANUAL Remote control for RND 320-KD3005P COM setting Set up the COM port inside the PC according to the following list. • Baud rate: 9600 • Parity bit: None • Data bit: 8 • Stop bit: 1 •...
- Page 12 KD Series Remote Control Syntax V2.0 Command format: VSET<X>:<NR2> 1. VSET: command header 2. X: output channel 3. : separator 4. NR2: parameter Command Details: 1. ISET<X>:<NR2> Description: Sets the output current. Example: ISET1:2.225 Sets the CH1 output current to 2.225A 2.
- Page 13 RND 320-KD3000 SERIES — USER MANUAL 5. IOUT<X>? Description: Returns the actual output current. Example: IOUT1? Returns the CH1 output current 6. VOUT<X>? Description: Returns the actual output voltage. Example: VOUT1? Returns the CH1 output voltage 7. OUT<Boolean> Description: Turns on or off the output.
- Page 14 10. RCL<NR1> Description: Recalls a panel setting. NR1 1 5: Memory number 1 to 5 Example: RCL1 recalls the panel setting stored in memory number1 11. SAV<NR1> Description: Stores the panel setting. NR1 1 5: Memory number 1 to 5 Example: SAV1 Stores the panel setting in memory number 1 12.
- Page 15 And all rights are reserved. The information in this manual is corre ct when printing. However, RND will continuously improve products and reserve the rights to change specifications, equipment, and maintenance procedures at any time...
- Page 16 Deutsch Sicherheitssymbole Diese Sicherheitssymbole können in diesem Handbuch oder in der Serie erscheinen. WARNUNG GEFAHR Hochspannung Earth (ground) Terminal...
-
Page 17: Table Of Contents
RND 320-KD3000 SERIES — BEDIENUNGSANLEITUNG Inhalt 1. Beschreibung und Funktion ................. 3 2. Bestimmungsgemäßer Einsatz ................3 3. Sicherheits-, Service- und Betriebshinweise............3 4. Bedien-, Anschluss- und Anzeigeelemente............4 5. Inbetriebnahme und Betrieb ................5 5.1 Aufstellung ......................5 5.2 Inbetriebnahme ....................5 5.3 Ausgangswerte einstellen .................. -
Page 18: Beschreibung Und Funktion
Anzeigen für Ausgangsstrom/Ausgangsspannung, sowie eine Schutzeinrichtung gegen Überstrom. Die Funktionen und die Ausstattung: • RND 320-KD3005D: 0-30 V/0-5 A; RND 320-KD3005P: 0-30 V/0-5 A, USB/RS232-Schnittstelle • Feine Einstellung von Spannung/Strom (10 mV/1 mA) • Große LED-Anzeige für Ausgangswerte und Gerätestatus •... -
Page 19: Bedien-, Anschluss- Und Anzeigeelemente
RND 320-KD3000 SERIES — BEDIENUNGSANLEITUNG • Das Gerät ist kein Spielzeug, es gehört nicht in Kinderhände. Es enthält heiße, kleine und verschluckbare Teile sowie Kabel, die Strangulierungsgefahren bergen. • Lassen Sie Verpackungsmaterialien nicht achtlos liegen, diese können für spielende Kinder zu einer Gefahr werden. -
Page 20: Inbetriebnahme Und Betrieb
Netzanschluss mit Sicherung USB-Port RS232-Anschluss Nur mitgeliefertes Netzkabel einsetzen! (nur RND 320-KD3005P 5. Inbetriebnahme und Betrieb 5.1 Aufstellung • Stellen Sie das Gerät so auf, dass ringsum eine gute Luftzirkulation gewährleistet ist und es nicht längere Zeit eine Wärmequelle (Heizung, direkte Sonnenbestrahlung) ausgesetzt ist. -
Page 21: Bedienelemente Blockieren
• Mit erneutem Drücken des Stromeinstellers für ca. 3 s wird die Überstromschutz- Funktion wieder deaktiviert. Die Anzeige „OCP” verlischt. 6. PC-Anschluss (RND 320-KD3005P) Über den USB- oder den seriellen Anschluss können Sie das Netzgerät fernsteuern. Dabei wird das Bedienfeld des Netzgerätes gegen Eingaben gesperrt. -
Page 22: Wartung, Lagerung Und Pflege
≤100 ms Betriebsumgebung: IP20, 0-40°C, ≤80% rH, ≤2000 m ü. NN Lagerung: -10°C - +70°C, ≤70% rH PC-Interface: RS232/USB (RND 320-KD3005P) Gewicht: 4,97 kg Abmessungen (B x H x T): 110 x 260 x 156 mm Sicherung (230 V): T3 A/250 V... -
Page 23: Entsorgungshinweise
And all rights are reserved. The information in this manual is corre ct when printing. However, RND will continuously improve products and reserve the rights to change specifications, equipment, and maintenance procedures at any time... - Page 24 8. Technische Daten Netzspannung: 110/230 V AC/ 50/60 Hz Ausgangsspannung: 0-30 V DC Ausgangsstrom: 0-5 A Lastausregelung: Spannung: ≤0,01 % +2 mV Strom: ≤0,1 % +10 mA Netzausregelung: Spannung: ≤0,01 % +3 mV Strom: ≤0,1 % +3 mA Auflösung Einstellung: 10 mV/1 mA Genauigkeit (@25°C ±5°C): Spannung: ≤0,5 % +20 mV...
- Page 25 Übersetzungen in eine andere Sprache sind, sofern nicht ausdrücklich bewilligt, nicht erlaubt. Alle Rechte vorbehalten. Die Informationen sind zum Zeitpunkt des Druckes korrekt. Da wir jedoch die RND Produkte kontinuierlich verbessen behalten wir uns das Recht vor, Eigenschaften an Geräten, Ausrüstungen sowie Wartungsabläufe...
