SERVICE MANUAL
EN
0891

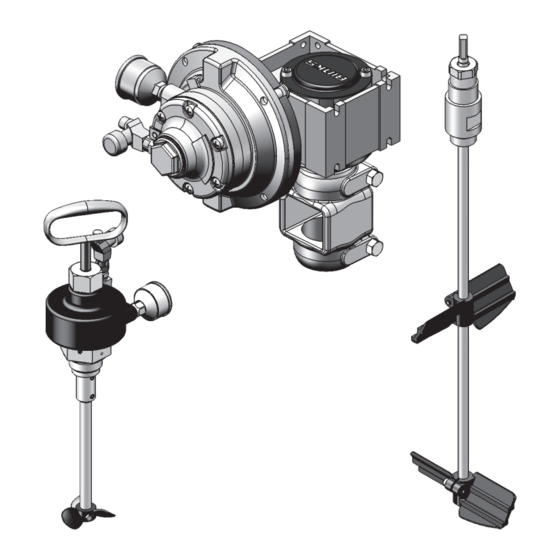

AIR MOTOR DRIVES AND AGITATORS
FOR PRESSURE FEED TANKS
IMPORTANT: Read and follow all instructions and SAFETY PRECAUTIONS
before using this equipment. Retain for future reference.
QMS-431-CE
QMS-433-CE
QMS-434-CE
QS-5012-1-CE
QMS-430-CE
77-3110-R1.3 (4/2016)
1 / 14
