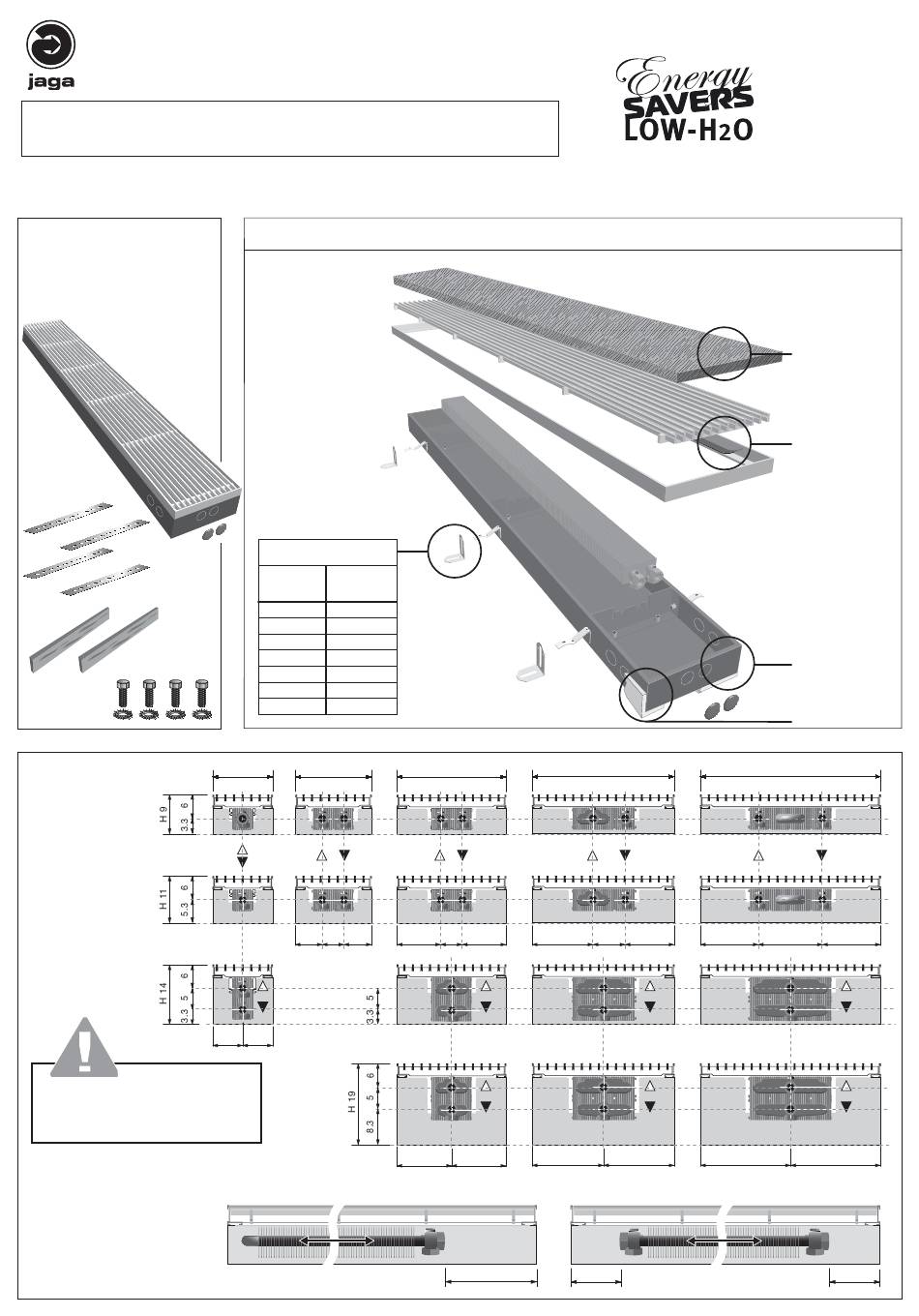

Jaga Mini Canal Mounting Instructions

MINI CANAL
Montagehandleiding / Instructions de montage
Montagehinweis / Mounting instructions
Standaard levering
Livraison standard
Standard Lieferung
Standard delivery
Afmetingen
Dimensions
Abmessungen
Dimensions
> Inbouwopening: H + 1 cm.
> Ouverture d'encastrement: H + 1 cm.
> Einbauöffnung: H + 1 cm.
> Building-in opening: H + 1 cm.
• VOOR MEER INFORMATIE:
RAADPLEEG DE JAGA PRIJSLIJST
• POUR DES INFORMATIONS
SUPPLÉMENTAIRES: VOIR LISTE
DES PRIX JAGA
• FUR WEITERE INFORMATIONEN:
SIEHE JAGA PREISLISTE
• FOR FURTHER INFORMATION:
SEE JAGA PRICE LIST
BEVESTIGING MET HOOGTEREGELING
FIXATION AVEC RÉGLAGE EN HAUTEUR
BEFESTIGUNG MIT HÖHENEINSTELLUNG
FIXING WITH HEIGHT CONTROL
CODE 7690.01 (0 > 4.5 cm)
7690.04 (4.5 > 13 cm)
LENGTE AANTAL SETS
LONGUEUR NOMBRE DE KITS
LÄNGE ANZAHL SÄTZE
LENGTH NUMBER OF SETS
070-120 2
130-190 3
210 4
230-310 5
330-390 7
410 8
430-490 10
14 18
6.5 5 6.5
7 7
OPTIES _ OPTIONS _ OPTIONEN
26
10.5 5 10.5 14.5
13 13 17
max. 15 cm
34
7.5 12 13.5
17 21
X X + Y = max. 17 cm
AFDEKPLAAT
PLAQUE DE RECOUVREMENT
ABDECKPLATTE
COVER PLATE
CODE: COVP.000 LLL BB
AFDEKSTRIP
BANDE DE RECOUVREMENT
ISOLIERSTREIFEN
COVER STRIP
CODE: 7690.02
BODEMISOLATIE
ISOLATION DU FOND
BODENISOLIERUNG
BOTTOM END INSULATION
CODE: 7692.000 LLL BB
3-ZIJDIGE ISOLATIE
ISOLATION SUR 3 CÔTÉS
DREISEITIGE ISOLIERUNG
3-SIDED INSULATION
CODE: 7693.HHH LLL BB
42
15 13.5
21
Y
www.jaga.be
