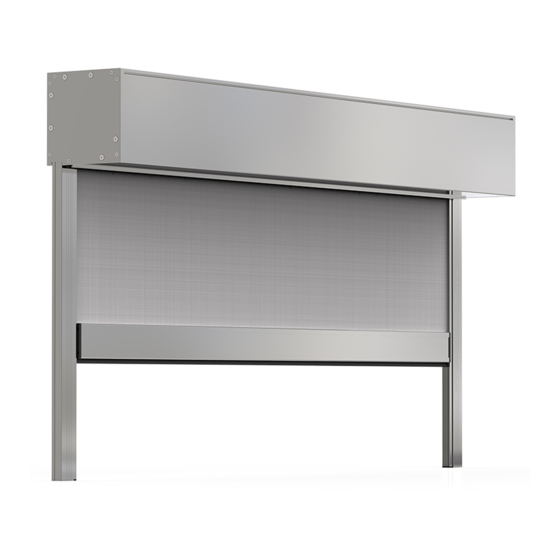

rollease acmeda Zipscreen Extreme Installation Manual
  1. Manuals
  2. Brands
  3. rollease acmeda Manuals
  4. Window Blinds
  5. Zipscreen Extreme
  6. Installation manual

rollease acmeda Zipscreen Extreme Installation Manual

Hide thumbs Also See for Zipscreen Extreme:

Advertisement

Quick Links


ZIPSCREEN EXTREME
INSTALLATION MANUAL


April 2018




Advertisement

loading
Need help?

Need help?

Do you have a question about the Zipscreen Extreme and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for rollease acmeda Zipscreen Extreme

Summary of Contents for rollease acmeda Zipscreen Extreme

  • Page 1   ZIPSCREEN EXTREME  INSTALLATION MANUAL     April 2018       ...

  • Page 2: Table Of Contents

    CONTENTS    This manual is to be read in conjunction with the Product Specifications & Assembly manual    SECTION NO.  DESCRIPTION  PAGE NO.      SECTION 1 − ITEMS REQUIRED    PART A – PREPARING INSTALLATION SPACE    SECTION 2 − INSTALLATION    PART A – BOX 190 BRACKET INSTALLATION – AU ONLY    PART B – BLIND INSTALLATION FOR OPEN BRACKET & BOX 190    PART C – SIDE GUIDE INSTALLATION FOR OPEN BRACKET & BOX 190    SECTION 3 − TROUBLESHOOTING                      DISCLAIMER  INTRODUCTION  This Installation manual has been produced by Rollease Acmeda to supply the necessary information for safe and correct installation of this system.  INSTALLERS RESPONSIBILITY  Before installing, please read & ensure you understand the safety information and installation instructions as defined in this installation manual.   If you do not fully understand these instructions, contact Rollease Acmeda for clarification before installing.   The Installer is responsible to ensure that all installation personnel have been adequately trained on the safe & correct installation and operation. ...

  • Page 3: Section 1 − Items Required

      SECTION 1 − ITEMS REQUIRED    TOOLS REQUIRED   Drill   Drill Bits – 3.2mm   Screw Driver – Philips Head / Flat Head   Measuring Tape   Pencil   Allen key set   Spirit level    ADDITIONAL ITEMS REQUIRED (NOT SUPPLIED)  To assemble a ZIPSCREEN EXTREME, the following non‐stocked items are required:     Screw (for Bracket): M10 – Type and length indicative of mounting surface   Screw: Self Tapper, Type AB, Phillips, Pan Head, #6 x 5/8" S/S   Screw: Self Tapper, Type AB, Phillips, Pan Head, #6 x 3/8" S/S   Rivet: Dome Head, Body Diameter 4mm, Grip Range 4.8 – 6.4, S/S   Drill Diameter for 4mm rivets          ZIPSCREEN EXTREME Installation Manual | April 2018  Page 1.1  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)   ...
  • Page 4   BLIND ITEMS REQUIRED – BOX 190 – AU ONLY  5  4  3  6  1      2                      Check you have all blind items:    1. Complete blind    2. Box 190 Bracket Assembly    3. Inner rail assembly (x2)    4. U mounting Rail (x2)  7  5. Fixing rail (x2) – (Face Fix Installation Only)    6. Rivets and screws (as required)     7. Box 190 Front Cover Extrusion          ZIPSCREEN EXTREME Installation Manual | April 2018  Page 1.2 ...
  • Page 5   BLIND ITEMS REQUIRED – OPEN BRACKETS        6  5  4  3  2  1      Check you have all blind items;    1. Complete blind    2. Bracket sets    3. Inner rail assembly (x2)  4. U mounting Rail (x2)    Face Fix Installation Only) 5. Fixing rail (x2) – (        6. Rivets and screws (as required)             ZIPSCREEN EXTREME Installation Manual | April 2018  Page 1.3  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...

  • Page 6: Part A - Preparing Installation Space

      PART A – PREPARING INSTALLATION SPACE    NOTE: Avoid installing Zipscreen Extreme in windy conditions.    STEP 1 – CHECK FOR OBSTRUCTIONS  Check for any obstructions that may interfere in installation.  e.g. If there is an architrave at the bottom of a post that the Zipscreen Extreme is to be installed into, ensure you prepare the  space for the installation.  This may mean that the installer needs to cut into the architrave to make room for the side rails.    STEP 2 – CHECK TOP OF INSTALLATION IS LEVEL  If un‐even go to step 3.  If level go to step 4.                      STEP 3 – PACK AND LEVEL TOP OF INSTALLATION TO SMALLEST DROP DIMENSION  D = Drop of blind    NOTE: In some instances, when the top is level, D1 & D2 will not be equal as there is  an uneven ground.    Ensure the smallest value of D1 & D2 = Blind Drop (D specified in initial  measurement)    Where there is uneven ground, side rails may be supplied in different lengths for a  better aesthetical finish to blind.      ZIPSCREEN EXTREME Installation Manual | April 2018  Page 1.4  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group) ...
  • Page 7   STEP 4 – CHECK HORIZONTAL INSTALLATION DIMENSIONS AT TOP, CENTRE & BOTTOM  W = Width of blind    If W1, W2 & W3 are equal or within 7mm of each other, proceed to Step 6  for Side Fix applications or Step 7 for Face Fix applications.    If W1, W2 & W3 are not equal or within 7mm of each other, review the  scenarios outlined in Step 5 and determine if and where packing is required.    STEP 5 – PACK INSTALLATION WIDTH TO BLIND WIDTH MEASUREMENT  SCENARIO  PACKING DETAILS  1.   Determine dimension x on each side.        If X1 or X2 is less than 7, no packing is necessary (however, a  W3 is greater than W1 and W2  square space will provide greater flexibility with the rest of the    installation).    If x is equal to or greater than 7, packing is required. Pack out  the largest dimensions (W3) to be within 7mm of the smallest  dimension (W1).  Ensure W1 = Blind Width  (Blind width is specified in initial check and measure).    Proceed to Step 6 for Side Fix applications or Step 7 for Face Fix  applications.    2.  Pack space so that the top is equal to or within 7mm of the    smallest dimension (W3).    Ensure W3 = Blind Width    (Blind width is specified in initial check and measure). ...
  • Page 8   3.  Pack space so that the largest dimension (W2) to be equal to or    within 7mm of smallest dimension (W1 or W3).    Ensure smallest dimension = Blind Width    (Blind width is specified in initial check and measure).                        If W1 and W3 sizes are different, minor packing may also be    required at these locations.      W2 is greater than W1 and W3  Proceed to Step 6 for Side Fix applications or Step 7 for Face Fix  applications.    STEP 6 – CHECK SIDES OF INSTALLATION ARE LEVEL (FOR SIDE FIX APPLICATIONS ONLY)    Determine dimension x on each side.                   ...

  • Page 9: Section 2 − Installation

      SECTION 2 − INSTALLATION    PART A – BOX 190 BRACKET INSTALLATION – AU ONLY    BOX 190 – INSTALL BRACKETS TO WALL/CEILING USING APPROPRIATE FIXINGS TO SUIT APPLICATION  Face Fix  USE HOLES IN BRACKET AS GUIDE    Side Fix  USE PRE‐DRILLED HOLES IN RE01‐1105‐xxx100 AS GUIDE  ‐ REFER TO ASSEMBLY MANUAL    Top Fix  USE HOLES IN BRACKET AS GUIDE    NOTE:   Ensure brackets are aligned and level.  Measure brackets end to end to confirm measurement is correct.      ZIPSCREEN EXTREME Installation Manual | April 2018  Page 2.1  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...
  • Page 10     OPEN BRACKETS – INSTALL BRACKETS TO WALL/CEILING USING APPROPRIATE FIXINGS TO SUIT APPLICATION  Face Fix           Side Fix    Top Fix    NOTE:   Ensure brackets are aligned and level.  Measure brackets end to end to confirm measurement is correct.      ZIPSCREEN EXTREME Installation Manual | April 2018  Page 2.2  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...

  • Page 11: Part B - Blind Installation For Open Bracket & Box 190

      PART B – BLIND INSTALLATION FOR OPEN BRACKET & BOX 190    STEP 1 – TEMPORARILY REMOVE SCREW FROM ZAMAK ADAPTOR LOCKING RING                                                                                                                                                              STEP 2 – TEMPORARILY REMOVE NUT AND BOLT FROM IDLER ADAPTOR                                                                                                                                                                  STEP 3 – MOUNT MOTOR END TO BRACKET    NOTE: Head of motor will clip into adaptor via Locking Ring. If this proves difficult, remove Locking Ring from adaptor, attach  motor, and then re‐apply Locking Ring.          ZIPSCREEN EXTREME Installation Manual | April 2018  Page 2.3  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...
  • Page 12   STEP 4 – MOUNT IDLER END TO BRACKET              Fasten  idler using  screw and  lock nut                                                                                     STEP 5 – SECURE RETAINING SCREW OF ZAMAK ADAPTOR LOCKING RING        STEP 6 – RUN BLIND DOWN        ZIPSCREEN EXTREME Installation Manual | April 2018  Page 2.4  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...
  • Page 13   STEP 7 – ADJUST FABRIC SO THAT IT IS CENTRED WITH SYSTEM          STEP 8 – TEST BLIND OPERATION    Ensure wiring is correct and motor is operating correctly.          ZIPSCREEN EXTREME Installation Manual | April 2018  Page 2.5  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...

  • Page 14: Part C - Side Guide Installation For Open Bracket & Box 190

      PART C – SIDE GUIDE INSTALLATION FOR OPEN BRACKET & BOX 190    STEP 1 – MOUNT FIXING RAIL TO WALL ON BOTH SIDES (FOR FACE APPLICATIONS ONLY)  NOTE: FASTENERS MUST BE SUITABLE FOR FIXING TO SUBSTRATE                                                                        TOP VIEW                                                                                                    SIDE VIEW               Note:   ● Fixing Rail protrudes from the profile of bracket.  ● Ensure the top of Fixing Rail is located against the bracket.         ZIPSCREEN EXTREME Installation Manual | April 2018  Page 2.6  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...
  • Page 15   STEP 2 – ALIGN U MOUNTING RAIL INTO BRACKET CUT‐OUT AND MOUNT TO FIXING RAIL  NOTE: USE SUITABLE SCREWS OR RIVETS  BOTTOM VIEW                                                                                      SIDE VIEW                                                                                                ZIPSCREEN EXTREME Installation Manual | April 2018  Page 2.7  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...
  • Page 16   STEP 3 – REMOVE STOPS FROM THE FUNNEL IN THE INNER RAILS  Use a flat head screw driver to pry both stops out.        STEP 4 – SWING INNER RAIL INTO THE U MOUNTING RAIL ON AN ANGLE  Note: Feed zip into Inner Rail funnel while    aligning with U‐Mounting Rail.     NOTE: Repeat on opposite side.     STEP 5 – SECURE STOPS BACK INTO FUNNEL                   NOTE: If there is inadequate access to the back of the blind re‐attach stops, add only to the front of the blind on both ends.      ZIPSCREEN EXTREME Installation Manual | April 2018  Page 2.8  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...
  • Page 17   STEP 6 – RUN BLIND UP AND DOWN TO ALLOW INNER RAIL TO MOVE INTO NATURAL POSITION    0.138”‐0.217”  The distance between the weight bar end cap  and the edge of the inner rail should always be    between 3.5mm – 5.5mm (0.138” – 0.217”).   NOTE: The inner rails should sit parallel with the zip to avoid strain or jamming of the blind during operation. Ensure the zip is  running inside the inner rail on both sides.    STEP 7 – SECURE INNER RAILS TO THE U – MOUNTING RAIL  X mm    Screw/rivet Inner Rail at central position.     Nominal Inner Rail “x” dimension  BOX 190  Open Brackets  52mm (2.047”)  49mm (1.929”)        ZIPSCREEN EXTREME Installation Manual | April 2018  Page 2.9  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...
  • Page 18   STEP 8 – MOUNT SECOND FIXTURE INTO THE U‐MOUNTING RAIL  Run blind down and secure the Inner Rail at the bottom of the blind on both sides.    STEP 9 – FIX REMAINING SIDE GUIDE SCREWS AND SECURE  NOTE: USE SCREWS OR RIVETS                                                  ZIPSCREEN EXTREME Installation Manual | April 2018  Page 2.10  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...
  • Page 19   STEP 10 – TEST OPERATION AND APPEARANCE OF BLIND   Check the Inner Rails are level and parrallel.        Run the blind down.    Check there is always 3.5 – 5.5mm gap between  the edge of the weight bar end cap and the inner    ail on both sides.               ZIPSCREEN EXTREME Installation Manual | April 2018  Page 2.11  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...
  • Page 20   STEP 11 – TEST OPERATION AND APPEARANCE OF SHADE – BOX 190 – AU ONLY   Check the Inner Rails are level and parrallel.        Run the shade down.  Check there is always 3.5mm (0.14”) – 5.5mm  (0.22”) gap between the edge of the weight bar      end cap and the inner ail on both sides.       ZIPSCREEN EXTREME Installation Manual | April 2018  Page 2.12  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...
  • Page 21   STEP 12 – BOX 190 FRONT COVER FIXING – AU ONLY  OPTIONAL FIXING POINTS DEPENDING ON INSTALLATION    NOTE: SELF TAPPING SCREWS REQUIRED    NOTE: SELF DRILLING SCREWS REQUIRED    ZIPSCREEN EXTREME Installation Manual | April 2018  Page 2.13  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...

  • Page 22: Section 3 − Troubleshooting

      SECTION 3 − TROUBLESHOOTING    NO.  PROBLEM  CAUSE  SOLUTION  Prominent ‘smile/ across fabric  Check Inner Rails are level & parallel (Section 2, Part  C, Step 10).    Not enough tension in side  If the Inner Rails are not level and parallel remove  guides.  rivets from U‐Mounting Channel, reposition Inner Rail  1  to increase tension and re‐secure Inner Rail. (Multiple  rivets may require removal and repositioning)    Refer Section 2, Part C, Steps 7 – 10. Ensure fabric is assembled straight onto tube and  Fabric is not installed straight.  weight bar.    This occurrence is inherent to roller systems and is  Blind rolled up for extended  more prevalent in some fabrics.  Leave blind down for  period of time.  1‐4 hours – most ripples should disappear.  Check fabric is centred with system (Section 2, Part B,  Step 7)    If the fabric is not centred with the system, centre the  fabric. The Side Rails may need to be removed to  correct.  Refer Section 2, Part B, Steps 7  Fabric not central to system.    If fabric cannot be centred, check scallop in fabric is  large enough for installation (Assembly manual, ...
  • Page 23   Small ripples (close to weld)  Cut new fabric skin and weld zip onto fabric ensuring  temperature is not too hot. Refer Assembly manual,  Section, Section E, Part 3, Step 2 for welding tips.  Welding temperature is too  3  high on zip.    Check there is always 3.5‐5.5mm gap between  Weight Bar End Cap and Inner Rail (Section 2, Part C,  Step 10).  If there is insufficient clearance, check:  ‐ Actual installation width dimension  matches the measured blind width  ‐ The Weight Bar Length is cut in accordance  with the deductions outlined by Acmeda    Blind gets jammed half way  Weight Bar End Cap hits Inner  4  If the installation width does not match the measured  down  Rail.  blind width:  ‐ Correct installation width to match  measured blind width  or  ‐ Trim Weight Bar length to correct size  (based on actual installation width)   Note: Tube and fabric may also require  correcting  Refer Assembly Manual, Section 2, Part C.  Motor rotates blind  This occurrence is inherent to the motorised system  continuously whilst a wind gust  and no damage will be caused as a result. If ...
  • Page 24   Check Inner Rails are level & parallel (Section 2, Part  C, Step 10)  If the Inner Rails are not level and parallel remove  Inconsistent friction along  rivets from U‐Mounting Channel, reposition Inner Rail  Inner Rails.  to reduce tension and re‐secure Inner Rail.  Refer Section 2, Part C, Steps 7 – 10.  7  Uneven Weight Bar  Motorised blind jolts during  See Point 5.  operation.  This occurrence is inherent to Zipscreen and there  Zip Overturns on itself.  isn’t currently a solution.    ZIPSCREEN EXTREME Installation Manual | April 2018  Page 3.3  © Copyright 2018 | All Rights Reserved Rollease Acmeda (International Group)     ...
