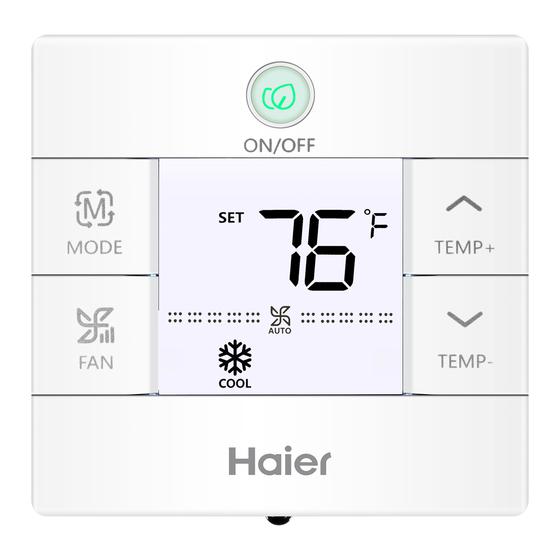

Wired Controller
Installation and Operation Manual
QACT17A
Table of Contents
Parts and Functions
Interface Display .........................................................................1
Icons ..............................................................................................2
Dip Switch ...................................................................................4
Operation
Mode Key ....................................................................................6
Fan Key ........................................................................................6
Temperature Adjustment Keys .................................................7
Special Function
Special Function Selection ..........................................................8
Installer Settings
Adjust ECO Parameters ...........................................................10
Child Lock ................................................................................10
Lock Settings ............................................................................11
Fahrenheit / Celsius ..................................................................11
Temperature Compensation ...................................................12
Forced Defrost/Cooling/Heating ............................................12
Error Checks .............................................................................13
Mode Restriction ......................................................................14
Mode Combination Settings ....................................................15
Wiring Instruction .................................................................... 15
• Please read this manual before use
• Please keep this manual for future reference.
49-5000061 Rev. 1
GEA 09-18

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Haier QACT17A

Summary of Contents for Haier QACT17A

  • Page 1 Wired Controller Installation and Operation Manual QACT17A Table of Contents Parts and Functions Interface Display .................1 Icons ....................2 Dip Switch ...................4 Operation Mode Key ..................6 Fan Key ..................6 Temperature Adjustment Keys ..........7 Special Function Special Function Selection ............8 Installer Settings Adjust ECO Parameters ............10...

  • Page 2: Interface Display

    Parts and Functions Interface Display Full display...

  • Page 3: Icons

    Parts and Functions Icons Room temperature display ( dip switch SW1-2 on). Set temperature display Filter HRV (Heat Reclaim Ventilation), if HRV function is set, it will display this icon Error icon displays detected fault ECO mode on Central/lock when connected to a central controller UP/DOWN louver swing LEFT/RIGHT louver swing...
  • Page 4 Parts And Functions Master / Slave Master / Slave wired controller Quiet Fan Speed (some models) Low Fan Speed Medium Fan Speed High Fan Speed Turbo Fan Speed (some models) Auto Fan speed is indicated by the display automatically stepping from low to high repeatedly. Auto Mode Cooling Mode Heating Mode...

  • Page 5: Dip Switch

    Dip Switch Dip switch definition Dip Switch SW1 Default Sw1-1 Slave wired controller Master wired controller Room temperature Sw1-2 Room temperature display off display on Sw1-3 Displayed room Displayed room temperature collected temperature collected from indoor unit from controller Sw1-4 System remains off after Auto restart after power power loss loss...
  • Page 6 Dip Switch Dip Switch SW2 Default Sw2-1 Mode Lock Normal No button confirmation tone. (Tone will Sw2-2 Tone on still sound when command is sent by wireless remote. Sw2-3 Reserved Reserved Sw2-4 Reserved Reserved Initialization When the mini-split system is powered on 88.8 will flash between the Room Temperature display and the Set Temperature display until communication is established with the indoor unit.

  • Page 7: Mode Key

    Mode Key / Fan Key Mode key: • Each press of the MODE button will change the operating mode from Auto – Cool – Heat – Fan – Dry (Dehumidification) – Auto … • Each mode has its initial default fan speed. Mode Fan speed Temperature...

  • Page 8: Temperature Adjustment Keys

    Temperature Temperature Adjustment Keys: • Press the TEMP+ or TEMP- keys to change the temperature by 1°F increments. • The temperature set point range for Auto, Cooling, Heating and Dry (Dehumidification) is 60°F~86°F (If ECO is on, then temperature range will change per the ECO setting parameters).
  • Page 9 Function Selection Special Function Selection: With the control powered on, press and hold the TEMP+ for 5 seconds to enter the special function menu. All the special function icons will display. Use the TEMP+ and TEMP- buttons to move between icons. Use FAN button to select function. Full display...
  • Page 10 Function Selection...

  • Page 11: Adjust Eco Parameters

    Installer Settings Adjust ECO Parameters: • Cooling: Power on the unit. Adjust set temperature to 86°F. Press and hold FAN and TEMP+ for 5 seconds. The minimum allowable set temperature will be displayed in the top right corner. Use TEMP+/- to change the parameter, then press FAN save.

  • Page 12: Lock Settings

    Lock Settings / Fahrenheit Setting Central/Lock Function: Function is active only when system has a central control, such as the YCZ-A004. This setting is activated only by the central Control. Central Control On/Off function only available. Central Lock No functions available. Fahrenheit Setting and Display: •...

  • Page 13: Temperature Compensation

    Temperature Compensation Set Temperature Compensation: • With the display off, press and hold the FAN button for 5 seconds. The display will then show 0 (default) or current compensation setting. Use TEMP+/- buttons to adjust the compensation. Compensation can be set in 1°...

  • Page 14: Error Checks

    Error Checks How to check error: •  If there is an error, will display. •  Check error: Press and hold TEMP- button for 5 seconds. The error history will appear in the top right corner. The current error will appear in the middle of the screen. If there is no error, “--”...

  • Page 15: Mode Restriction

    Mode Restriction Mode Restriction Function: • When SW2-1 is on, the system mode lock is on. This will lock the mode to Heat, Cool, Dry or Fan. No button press can change mode. All other control functions are available such as fan speed, set temperature, and on/off.

  • Page 16: Mode Combination Settings

    Parameter Inquiry: Display Description Value Indoor sensor - Ambient (Tai) Temperature °F (°C) Indoor sensor - Vapor (Tc1) Temperature °F (°C) Indoor sensor - Liquid (Tc2 Temperature °F (°C) Indoor EEV position Half of actual position Indoor unit address Shown in hexadecimal Indoor unit central address Shown in hexadecimal Mode Combination Setting...
  • Page 17 One Controller for up to 16 indoor 1. Cassette (AB…AL…MVAB…MVAL…) Ducted (AD…AM24…MVAD…MVAH…) MRV Wall Mount (MVAW…) Indoor N Indoor 15 Indoor 16 Indoor 2 Indoor 1 (master unit) Wired controller Wired controller Wired controller Wired controller Wired controller A B C A B C A B C A B C...
  • Page 18 Wiring Connections 3. Non-MRV Wall Mount (AW...) High Wall ..Unit 1 Unit 0 Unit 15 WK-B (master unit) A B C A B C A B C W ired controller Dipswitch position Dipswitch position (1) The first high wall indoor unit to Unit # Unit # connect with WK-B is considered as...
  • Page 19 Wired Controller Wiring Instruction Communication Wiring Communication wiring length (m/ft) Wire Size 0.3mm x3-core shielded wire < 100m/328ft (22AWG,3wire) 0.5mm x3-core shielded wire ≥100m/328ft and <200m/656ft (20AWG,3wire) 0.75mm x3-core shielded ≥200m/656ft and <300m/984ft  wire (18AWG,3wire) 1.25mm x3-core shielded wire ≥300m/984ft  and <400m/1312ft (16AWG,3wire) x3-core shielded wire ≥400m/1312ft and <500m/1640ft (14AWG,3wire) *Ground only one end of the shielded cable...
  • Page 20 Wired Controller Wiring Instruction Installation Diagrams 1. To take the front panel and back panel apart, slide the front panel up and press down on the back panel. 2. Secure the back panel to the wall using screws. 3. Connect the control wires. 4.
  • Page 21 MANUFACTURER GE Appliances, a Haier Company Appliance Park Louisville, KY 40225 WEBSITE www.Haierductless.com...

  • Page 22: Table Of Contents

    Commande câblée Manuel d’installation et d’utilisation QACT17A Table des matières Composants et fonctions Affichage de l’interface ............1 Icônes ..................2 Commutateur DIP ..............4 Fonctionnement Touche Mode ...............6 Touche Ventilateur ..............6 Touches de réglage de température ........7 Fonctions spéciales Sélection des fonctions spéciales ........8 Réglages de l’installateur...

  • Page 23: Composants Et Fonctions

    Composants et fonctions Affichage de l’interface Full display...

  • Page 24: Icônes

    Parts and Functions Icônes Affichage de la température ambiante (commutateur DIP SW1-2 activé). Affichage de la température réglée Filtre HRV (VRC, Ventilation de récupération de chaleur); si la fonction VRC est réglée, elle affichera cette icône L’icône d’erreur affiche l’anomalie détectée Mode ECO activé...
  • Page 25 Parts And Functions Maître / Esclave Commande câblée Maître / Esclave Vitesse de ventilateur silencieuse (certains modèles) Vitesse de ventilateur basse Vitesse de ventilateur moyenne Vitesse de ventilateur élevée Vitesse de ventilateur turbo (certains modèles) La vitesse de ventilateur automatique est affichée automatiquement passant de basse à...

  • Page 26: Commutateur Dip

    Commutateur DIP Définition du commutateur DIP Commutateur DIP SW1 ACTIVÉ (ON) DÉSACTIVÉ (OFF) Par défaut Sw1-1 Commande câblée Commande câblée Désactivé esclave maître Affichage de la Sw1-2 Affichage de la Désactivé température ambiante température ambiante désactivée activée Température ambiante Température ambiante Sw1-3 Désactivé...
  • Page 27 Dip Switch Dip Switch SW2 ACTIVÉ (ON) DÉSACTIVÉ (OFF) Par défaut Sw2-1 Mode Verrouillage Normal Aucune sonnerie de confirmation sur bouton. (La sonnerie retentira Sw2-2 Tone on encore lorsque la commande est envoyé par télécommande sans fil.) Sw2-3 Réservé Reserved Sw2-4 Réservé...

  • Page 28: Touche Mode

    Touche Mode / Touche Ventilateur Touche Mode: • Chaque pression du bouton MODE fera passer le mode de fonctionne- ment à Auto – Cool (climatisation)– Heat (chauffage) – Fan (ventilateur) – Dry (Déshumidification) – Auto … défaut. • Chaque mode comporte sa vitesse de ventilateur initiale par Mode Vitesse ventilateur Température...

  • Page 29: Touches De Réglage De Température

    Température Touches de réglage de température : • Appuyez sur les touches TEMP+ ou TEMP- pour changer la température par incréments de 1 °F. • La plage des réglages de température pour les modes Auto, Climatisation, Chauffage et Déshumidification est de 60 °F ~86 °F (si le mode ECO est activé...

  • Page 30: Sélection Des Fonctions Spéciales

    Sélection des fonctions Sélection des fonctions spéciales : Commande sous tension, maintenez une pression sur TEMP+ durant 5 secondes pour accéder au menu des fonctions spéciales. Toutes les icônes des fonctions spéciales s’afficheront. Utilisez les boutons TEMP+ et TEMP- pour passer d’une icône à l’autre. Utilisez le bouton FAN (ventilateur) pour sélectionner la fonction.
  • Page 31 Sélection des fonctions Réglage de l’évent à lames horizontal (haut/bas). Pressez FAN pour entrer. Utilisez les boutons TEMP pour sélectionner la position de l’évent. Pressez FAN pour sauvegarder. Réglage de l’évent à lames vertical (gauche/droite). Pressez FAN pour entrer. Utilisez les boutons TEMP pour sélectionner la position de l’évent. Pressez FAN pour sauvegarder.

  • Page 32: Réglages De L'installateur

    Réglages de l’installateur Réglage des paramètres ECO : • Climatisation : Mettez l’unité sous tension. Réglez la température à 86 °F. Maintenez une pression sur FAN et TEMP+ durant 5 secondes. La température de réglage minimale admissible sera affichée dans le coin supérieur droit.

  • Page 33: Réglages Du Verrouillage

    Réglagesdu verrouillage / Réglage Fahrenheit Fonction Centrale/Verrouillage La fonction est active seulement lorsque le système est doté d’une commande centrale, telle que le modèle YCZ-A004. Ce réglage est activé seulement par la commande centrale. Commande centrale Seules les fonctions ON/OFF (sous/hors tension) sont disponibles Verrouillage central Aucune fonction disponible.

  • Page 34: Compensation De Température

    Compensation de température Compensation de température réglée: • Affichage désactivé, maintenez une pression sur le bouton FAN durant 5 secondes. L’affichage indiquera alors 0 (par défaut) ou le réglage de compensation courant. Utilisez les boutons TEMP+/- pour régler la compensation. La compensation peut être réglée par incréments de 1°...

  • Page 35: Vérification Des Erreurs

    Vérification des erreurs Comment vérifier une erreur : • Si une erreur survient, l’icône s’affichera. • Vérifier l’erreur : Maintenez une pression sur TEMP- durant 5 secondes. L’historique d’erreurs apparaîtra dans le coin supérieur droit. L’erreur courante s’affichera au milieu de l’écran.

  • Page 36: Restriction De Modes

    Restriction de modes Fonction de restriction de modes : • Lorsque SW2-1 est activé, le verrouillage de mode du système est activé. Cela va verrouiller le mode à Heat (chauffage), Cool (climatisation), Dry (déshumidification) ou Fan (ventilateur). Aucune pression de bouton ne peut changer le mode. Toutes les autres fonctions de la commande sont disponibles telles que la vitesse de ventilateur, le réglage de température et la mise sous/hors tension (on/off).

  • Page 37: Réglage De La Combinaison De Modes

    Demande de Paramètre: Afficher La description Valeur Capteur intérieur - Ambient (Tai) Température °F (°C) Capteur intérieur - Vapor (Tc1) Température °F (°C) Capteur intérieur - Liquid (Tc2 Température °F (°C) Position EEV intérieure La moitié de la position réelle Adresse de l’unité...
  • Page 38 Connexions de câblage Une commande pour jusqu’à 16 unités intérieures 1. Cassette (AB…AL…MVAB…MVAL…) Conduits (AD…AM24…MVAD…MVAH…) MRV mural (MVAW…) Indoor N Indoor 15 Indoor 16 Indoor 2 Indoor 1 (master unit) Wired controller Wired controller Wired controller Wired controller Wired controller A B C A B C A B C...
  • Page 39 Connexions de câblage 3. Non-MRV mural (AW…) High Wall ..Unit 0 Unit 1 Unit 15 WK-B (master unit) A B C A B C A B C W ired controller (1) La première unité intérieure High Wall Dipswitch position Dipswitch position à...

  • Page 40: Instructions De Câblage

    Instructions de câblage Câblage de communication Longueur du câblage de Calibre de câble communication (m/pi) 0.3mm x3-Câble central blindé < 100m/328ft (22AWG,3wire) 0.5mm x3-Câble central blindé ≥100m/328ft et <200m/656ft (20AWG,3wire) 0.75mm x3-Câble central blindé ≥200m/656ft et <300m/984ft  (18AWG,3wire) 1.25mm x3-Câble central blindé ≥300m/984ft  et <400m/1312ft (16AWG,3wire) x3-Câble central blindé...
  • Page 41 Wiring Instruction Schémas d’installation . Pour séparer les panneaux avant et arrière, glissez le panneau avant vers le haut et poussez le panneau arrière vers le bas. Fixez le panneau arrière sur le mur avec des vis. Connectez les câbles de la commande.
  • Page 42 FABRICANT GE Appliances, a Haier Company Appliance Park Louisville, KY 40225 SITE WEB www.Haierductless.com...
  • Page 43 Controlador con Cable Manual de Instalación y Funcionamiento QACT17A Índice Piezas y Funciones Pantalla de Interfaz ................1 Íconos ....................2 Interruptor DIP ................4 Funcionamiento Tecla de Modo ..................6 Tecla del Ventilador .................6 Teclas de Ajuste de Temperatura ...........7 Función Especial Selección de Función Especial ............8 Configuraciones del Instalador Parámetros de Ajuste ECO ............10...

  • Page 44: Piezas Y Funciones

    Piezas y Funciones Pantalla de Interfaz Full display...

  • Page 45: Íconos

    Piezas y Funciones Íconos Pantalla de temperatura ambiente (interruptor DIP SW1-2 encendido). Pantalla de configuración de temperatura Filtro HRV (Ventilación para la Recuperación de Calor), si la función HRV se encuentra configurada, se exhibirá este ícono El ícono de error muestra que se detectó una falla ECO mode on Central/ bloqueado cuando se encuentra...
  • Page 46 Piezas y Funciones Maestro / Esclavo Controlador con cables Maestro / Esclavo Velocidad de Ventilación Silenciosa (algunos modelos) Velocidad de Ventilación Baja Velocidad de Ventilación Media Velocidad de Ventilación Alta Velocidad de Ventilación Turbo (algunos modelos) La velocidad de Ventilación Automática es indicada en la pantalla de forma automática, al pasar de velocidad baja a alta de forma repetida.

  • Page 47: Interruptor Dip

    Interruptor DIP Definición del interruptor DIP Interruptor DIP SW1 ENCENDIDO APAGADO Omisión Sw1-1 Controlador con cables Controlador con cables APAGADO esclavo maestro Pantalla de temperatura Sw1-2 Pantalla de temperatura APAGADO del ambiente del ambiente encendida Sw1-3 Temperatura ambiente en Temperatura ambiente en APAGADO pantalla recolectada de la pantalla recolectada del...
  • Page 48 Dip Switch Interruptor DIP SW2 ENCENDIDO APAGADO Omisión Sw2-1 Bloqueo del Modo Normal APAGADO Sin botón con tono de confir- mación. (El tono aún sonará cuando Sw2-2 Tono activado APAGADO el comando sea enviado de forma remota a través del sistema Sw2-3 Reservado Reservado...

  • Page 49: Tecla De Modo

    Tecla de Modo / Tecla del Ventilador Tecla de modo: •Cada vez que se presione el botón MODE (Modo) se cambiará el modo de funcionamiento desde Automático – Frío – Calor – Ventilador – Seco (Deshumidificación) – Automático… • Cada modo cuenta con su velocidad de ventilación inicial. Modo Velocidad del ventilador Temperatura...

  • Page 50: Teclas De Ajuste De Temperatura

    Temperatura Teclas de Ajuste de Temperatura: • Presione la teclas TEMP + o TEMP – para cambiar la temperatura por incrementos de 1°F. • El rango de configuración de la temperatura para Auto (Automático), Cooling (Refrigeración), Heating (Calefacción) y Dry (Seco, Deshumidificación) es de 60°F a 86°F (Si ECO está...

  • Page 51: Función Especial Selección De Función Especial

    Selección de Funciones Selección de Funciones Especiales: Con el control encendido, mantenga presionada la tecla TEMP + durante 5 segundos para ingresar al menú de funciones especiales. Todos los íconos de funciones especiales aparecerán en la pantalla. Use los botones TEMP + y TEMP – para pasar de un ícono a otro.
  • Page 52 Selección de Funciones Configuración de la rejilla horizontal (arriba/ abajo). Presione la tecla del ventilador para ingresar. Use los botones de TEMP (Temperatura) para seleccionar la posición de la rejilla. Presione la tecla del ventilador para guardar la configuración. Configuración de la rejilla vertical (izquierda/ derecha). Presione la tecla del ventilador para ingresar.

  • Page 53: Configuraciones Del Instalador

    Configuraciones del Instalador Parámetros de Ajuste ECO: ECO: • Refrigeración: Encienda la unidad. Ajuste la temperatura configurada en 86°F. Mantenga presionadas las teclas FAN (Ventilador) y TEMP + (Temperatura +) durante 5 segundos. La configuración de temperatura mínima permitida aparecerá en la esquina superior derecha de la pantalla.

  • Page 54: Configuraciones De Bloqueo

    Configuraciones de Bloqueo / Configuración en Fahrenheit Función Central/ Bloqueo: Esta función está activa sólo cuando el sistema cuenta con un control central, tal como el YCZ-A004. Esta configuración es activada sólo por el control central. Control Central Sólo disponible la función On/Off (Encender/ Apagar).

  • Page 55: Compensación De Temperatura

    Compensación de Temperatura Compensación de la Temperatura Configurada: • Con la pantalla apagada, mantenga presionado el botón FAN (Ventilador) durante 5 segundos. La pantalla mostrará entonces 0 (por omisión) o la configuración de compensación actual. Use los botones TEMP +/- para ajustar la compensación. La compensación podrá...

  • Page 56: Controles De Errores

    Controles de Errores Cómo controlar errores: •  Si se produce un error será exhibido. •  Controle el error: Mantenga presionado el botón TEMP - durante 5 segundos. El historial de errores aparecerá en la esquina superior derecha. El error actual aparecerá en el medio de la pantalla.

  • Page 57: Restricción De Modo

    Restricción de Modo Función de Restricción de Modo: • Cuando SW2-1 esté activado, el bloqueo del modo del sistema estará activado. Esto bloqueará el modo en Heat (Calor), Cool (Frío), Dry (Seco) o Fan (Ventilador). Aunque se presione cualquier botón, no se podrá cambiar el modo.

  • Page 58: Configuraciones De Combinaciones De Modos

    Consulta de Parámetros: Monitor Descripción Valor Sensor de interior - Ambient (Tai) Temperatura °F (°C) Sensor de interior - Vapor (Tc1) Temperatura °F (°C) Sensor de interior - Liquid (Tc2 Temperatura °F (°C) Posición interior EEV La mitad de la posición actual Dirección de la unidad interior Se muestra en hexadecimal Dirección central de la unidad interior Se muestra en hexadecimal...

  • Page 59: Instrucción Del Cableado

    Conexiones del Cableado B: Un controlador para hasta 16 partes internas 1. Cassette (AB…AL…MVAB…MVAL…) Ducted (AD…AM24…MVAD…MVAH…) MRV Wall Mount (MVAW…) Indoor N Indoor 15 Indoor 16 Indoor 2 Indoor 1 (master unit) Wired controller Wired controller Wired controller Wired controller Wired controller A B C A B C...
  • Page 60 Montaje de Pared sin MRV (AW…) 3. Non-MRV Wall Mount (AW...) High Wall ..Unit 1 Unit 0 Unit 15 WK-B (master unit) A B C A B C A B C W ired controller (1) La primera unidad interna de pared alta Dipswitch position Dipswitch position para conectar con el WK-B es considerada la...
  • Page 61 Instrucción del Cableado Cableado de Comunicación Longitud del cableado de Tamaño del Cable comunicación (m/ pies) 0.3mm x3-cable con protección < 100m/328ft en el centro (22AWG,3wire) 0.5mm x3-cable con protección ≥100m/328ft y <200m/656ft en el centro (20AWG,3wire) 0.75mm x3-cable con protec- ≥200m/656ft y <300m/984ft  ción en el centro (18AWG,3wire) 1.25mm x3-cable con protec-...
  • Page 62 Wired Controller Wiring Instruction Diagramas de Instalación Para separar el panel frontal del panel trasero, deslice el panel frontal hacia arriba y presione hacia abajo sobre el panel trasero. Asegure el panel trasero a la pared usando tornillos. Conecte los cables del control. Adhiera el control al panel trasero, alineando las lengüetas traseras y luego presionando el...
  • Page 63 FABRICANTE GE Appliances, a Haier Company Appliance Park Louisville, KY 40225 SITIO WEB www.Haierductless.com...
