MA 2Port Node WM Quick Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

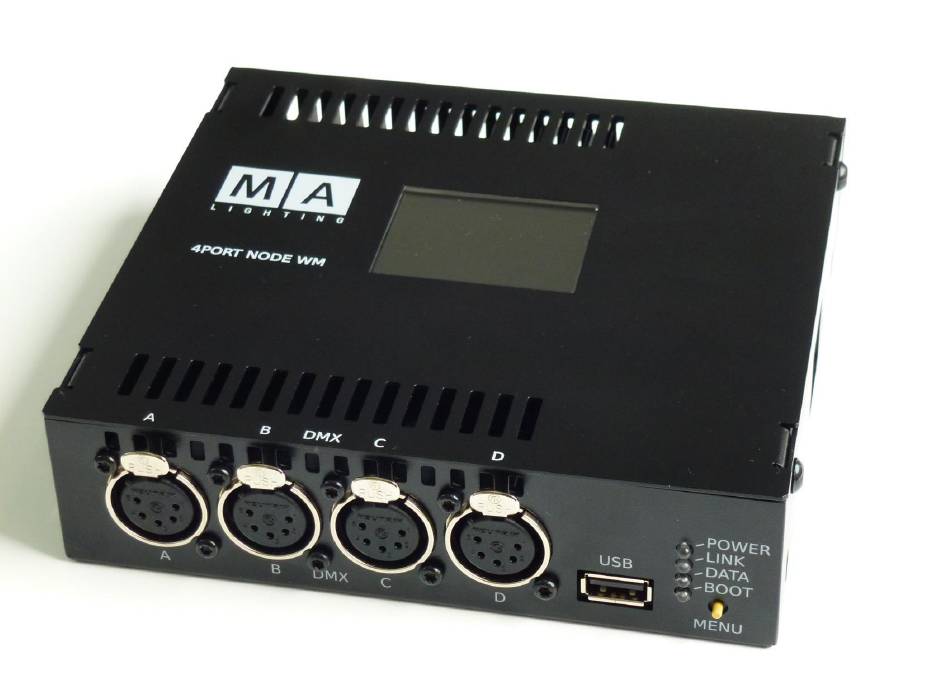

MA 2Port Node WM
MA 4Port Node WM
QuickMAnual
Version XV.02
deutsch / english

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 2Port Node WM and is the answer not in the manual?

Questions and answers

Related Manuals for MA 2Port Node WM

Summary of Contents for MA 2Port Node WM

  • Page 1 MA 2Port Node WM MA 4Port Node WM QuickMAnual Version XV.02 deutsch / english...
  • Page 2 LIGHTING...
  • Page 3 MA 2/4Port WM Mit den MA 2Port und MA 4Port Nodes in der WM -Version lassen sich DMX über Ethernet-Daten von verschiedenen Protokollen in DMX512 umwandeln. Er verfügt über eine 1Gbit/s-Ehernetanbindung und fügt sich damit nahtlos in das grandMA2 System ein, das bevorzugt mit dieser Übertragungsgeschwindigkeit arbeitet, um eine größtmögliche Leistungsfähigkeit sicherzustellen.

  • Page 4: Bestimmungsgemäßer Gebrauch

    +49.5251.688865-30. In dringenden Notfällen nehmen Sie bitte Kontakt zu Ihrem nächsten Distributor oder zur MA Lighting Service-Hotline (Telefon: +49.5251.68 88 65-99) auf. Diese Hotline (24 / 7) ist nur für Notfälle – für Anwender, die z.B. mitten in einer Produktion...

  • Page 5: Spezifikation

    Spezifikation MA 2/4Port WM Daten Transport Sicherheit Betriebsgrenzen Quickstart Connect Quickstart Gewicht: ca. 1kg / 2.2pounds ON / OFF Abmessungen: 147 m x 42mm x 157mm / 5.8 x 1,7 x 6.2inch (ohne Montageplatte) Wartung 2 DMX – OUT (XLR 5 pin) MA2PortNode WM 4 DMX –...
  • Page 6 MA 2/4Port WM Daten Nicht erforderlich. Stromversorgung erfolgt über „PowerOverEthernet“ Stromversorgung: Ethernetkabel nicht im Lieferumfang enthalten. Daten Der Switch muss PoE –fähig sein (Standard IEEE802.3af / 350mA) und der Leistungsklasse 3 entsprechen. Alternativ kann auch ein Transport entsprechender PoE-Injector verwendet werden. Dieser muss 1Gbit/s Ethernet unterstützen.
  • Page 7 Transport MA 2/4Port WM Bitte das Gewicht des Gerätes beachten. Vorsichtig transportieren; bei Nichtbeachten können Personen- oder Sachschäden entstehen. MA 2Port Node WM / MA 4Port Node WM ca. 1,0 kg Daten ohne Transportbehälter, Verpackung, Schutztasche, Koffer oder Montagerahmen Vor dem Transport alle Kabel entfernen.
  • Page 8 MA 2/4Port WM Symbole und Warnzeichen Daten Transport Sicherheit Das Gerät muss Achtung separat entsorgt Betriebsgrenzen werden. Warnung vor einer Die örtlichen Gefahrenstelle Vorschriften Quickstart beachten! Connect Quickstart ON / OFF Wartung Konformität...

  • Page 9: Allgemeine Sicherheitsvorschriften

    MA 2/4Port WM Allgemeine Sicherheitsvorschriften Alle Wartungsarbeiten dürfen ausschließlich von qualifizierten Kundendiensttechnikern durchgeführt werden. Lesen Sie vor dem Gebrauch alle Anweisungen der In unmittelbarer Nähe des Gerätes darf kein Funkgerät mit Bedienungsanleitung. Achten Sie hierbei speziell auf die Daten starker Leistung, Mobiltelefon o.ä. betrieben werden.
  • Page 10 MA 2/4Port WM Betriebsgrenzen Temperatur Betrieb: Daten +5°C bis +40°C / 41°F bis 104°F Höhere Temperaturen können das Kühlsystem des Gerätes überfordern und zum Ausfall von elektrischen Komponenten führen. Transport Lagerung / Transport: -10°C bis +50°C / 14°F bis 122°F...

  • Page 11: Installation

    Installation MA 2/4Port WM Rigg -Montage Daten Transport Sicherheit Betriebsgrenzen Rigg –Montagehalter mit RJ45 Adapter (links und rechts möglich) Quickstart Wand -Montage Connect Zum Befestigen des Gerätes am Montagerahmen nur die Originalschrauben verwenden! Für die Wandbefestigung die Bohrungen Ø5mm verwenden...
  • Page 12    Quickstart ON / OFF Wartung Konformität Der MA 2/4 Port WM Node darf nicht in dieser Position installiert werden. Die Strömung der Kühlluft könnte behindert werden und das Gerät überhitzen. Das kann zum Ausfall oder Fehlfunktion führen.
  • Page 13 Anschlussmöglichkeiten MA 2/4Port WM Daten Transport Sicherheit Zum Abziehen des Steckers die Sicherungslasche nach unten drücken Ethernet Netzwerkanschluss RJ45 und PowerOverEthernet Betriebsgrenzen Quickstart Connect Quickstart ON / OFF Wartung Konformität 2“ Monitor Zeigt die wichtigsten Funktionen 2/4 DMX (XLR 5 pin) Diese können zu DMX IN oder DMX OUT umkonfiguriert werden...
  • Page 14 Display MA 2/4Port WM Das Display des MA 2Port /4Port Node WM zeigt lediglich die wichtigsten Einstellungen. Zum Konfigurieren ist unbedingt eine grandMA2 - Konsole erforderlich. Nach dem Einschalten erscheint im Display (in der Grafik die 2 Port – Version):...
  • Page 15 Display MA 2/4Port WM Nach dem Einschalten erscheint im Display dieses Menü (in der Grafik die 4 Port Version): Daten Transport Den Button MENU solange gedrückt halten bis das gewünschte Menü öffnet. Den Button loslassen, wenn in einem Menü eine Einstellung vorgenommen werden soll. Zum Ändern einer Einstellen den Menü-Button kurz drücken, die neue Einstellung ist farbig gekennzeichnet.
  • Page 16 Connect Quickstart  Einen USB-stick mit dem Programm STICKMAKER und dem Installationsprogramm 4port_v1.x.y.imgz ON / OFF erstellen. (download von der MA-Webseite)  Den USB-stick einstecken.  Das Gerät einschalten (mit dem Ethernetkabel verbinden) und kurz danach erscheint die Anweisung: Wartung „Please press key for update/recovery”...
  • Page 17  Einen USB-Stick (FAT 32) mit dem Installationsprogramm 4port_v1.x.y.update erstellen Connect   An der Konsole das Menü SETUP / NETWORK / MA NETWORK CONFIGURATION / DMX Nodes öffnen   Den USB-Stick mit der Konsole verbinden Quickstart  ...

  • Page 18: Quick Start

    Bei Bedarf die Firmware-Version des MA 2/4 Port Node angleichen - falls das Feld "Version" rot unterlegt ist.  IP - Adresse des MA 2/4 Port Node bei Bedarf ändern. Sind mehrere MA 2/4 Port Node im Netz, kann der Wartung jeweilige Node mit der Taste IDENTIFY identifiziert werden - das Display und die LED des gewählten Node...
  • Page 19 Falls nach dem Speichern der Konfiguration zusätzliche MA 2/4 Port Node in die Show genommen wurden, oder Betriebsgrenzen ein MA 2/4 Port Node ausgetauscht wurde, so werden diese MA 2/4 Port Node (auch wenn die IP-Adresse beibehalten wird) beim Laden dieser Konfiguration nicht berücksichtigt. Diese "neuen" MA 2/4 Port Node müssen...

  • Page 20: Wartung

    MA 2/4Port WM Reinigung Das Gerät benötigt nur ein Mindestmaß an Pflege. Vor dem Reinigen alle Kabel abziehen. Die Oberfläche nur mit einem trockenen, nicht fusselnden Tuch reinigen. Keine flüssigen Reiniger oder Daten Druckluft verwenden. Keinerlei Lösungsmittel oder scharfe Reiniger verwenden. Darauf achten, dass die Öffnungen für die Kühlluft frei sind.
  • Page 21 Dachdeckerstraße 16 Anschrift des Herstellers: Daten D-97297 Waldbüttelbrunn Deutschland Erklärt, dass die Produkte Transport Kontrollgerät Produktkategorie: MA 2Port Node WM Produktnamen: Sicherheit MA 4Port Node WM den folgenden Richtlinien sowie den harmonisierten Normen entsprechen: Betriebsgrenzen EN60065, EN60950-1 Sicherheit: 2014/30/EG EMV :...
  • Page 22 grandMA2 onPC Dieses Software – Tool beinhaltet alle Funktionen einer „echten“ grandMA2 Konsole, ist netzwerkfähig und bietet dem User alle Möglichkeiten zum Programmieren oder OffLine-Programmieren am Laptop oder PC. Mit der grandMA 3D - Software kann es zum perfekten Designstudio ergänzt werden. Die grandMA2 onPC und grandMA 3D Software stehen auf unserer Homepage www.malighting.com kostenfrei zum...
  • Page 23 ...und einige andere Mitglieder der grandMA2 Familie. grandMA2 full-size grandMA2 light grandMA2 ultra-light grandMA2 faderwing Die grandMA2 full-size und ihre kleineren Geschwister. Für alle Bereiche in der Beleuchtung – konventionelles Licht, Moving Lights, LEDs, Video usw. Ausgestattet mit zukunftsweisender Technologie und einigen Spezialitäten (z.B.
  • Page 24 MA 2/4 Port WM The MA 2Port Node and MA 4Port Node in WM -version allows the conversion of DMX via different protocols to DMX 512, using Ethernet. The MA 2/4Port Node features 1Gbit capability und fit perfectly into the MA system which is based on this high speed to ensure maximum performance.

  • Page 25: Intended Use

    This E-Mail Service is monitored during MA Lightings regular business hours in Germany. Alternatively you can call our Technical Support during that time: +49.5251.688865-30. For emergency services please contact your local distributor or contact the MA Lighting Service Hotline. Call: +49.5251.688865-99 Please note, this 24 / 7 hotline is strictly for emergency cases (so-called show stoppers) –...

  • Page 26: Specification

    147 m x 42mm x 157mm / 5.8 x 1,7 x 6.2inch (without mounting bracket) Maintenance 2 DMX – OUT (XLR 5 pin) MA 2PortNode WM 4 DMX – OUT (XLR 5 pin) MA 4PortNode WM Each DMX OUT can be individually configured as DMX IN.
  • Page 27 Data MA 2/4 Port WM Not required. Power is supplied through “Power Over Ethernet“. Current: Ethernet cable not included ex works. Data The switch must correspond to PoE-capable (IEEE802.3af standard. / 350mA) and the Performance Class 3. Alternatively, a corresponding PoE-Injector 1Gbit/s is possible. Note: cable supply Transport line length of max.
  • Page 28 Please be aware of the weight of the product. Be careful when moving it; otherwise you may injure your back or other parts of your body. Data MA 2Port Node WM / MA 4Port Node WM approx. 1kg / 2.2 pounds without cover, packaging, case or mounting bracket Transport Remove all cables prior to transport.

  • Page 29: Symbols And Warning Labels

    Symbols and warning labels MA 2/4 Port WM Data Transport Safety Dispose of as Warning instructions hazardous Danger Area waste. Safety and Follow the local environment applicable regulations! Quickstart Connect Quickstart ON / OFF Maintenance Conformity...

  • Page 30: General Safety Instructions

    MA 2/4 Port WM General Safety Instructions If one of the following conditions occurs, please disconnect the device and call your dealer or technical Read all the instructions in the user’s manual, especially the support! Data safety requirements, see Safety requirements - Liquid penetrated the unit.

  • Page 31: Operating Limits

    Operating limits MA 2/4 Port WM Temperature Operation: Data +5°C up to + 40°C / 41°F up to + 104°F Higher temperature can over-stress the cooling system of the apparatus and destroy hardware components. Transport Storage / Transport: -10°C up to + 50°C / 14°F up to + 122°F...

  • Page 32: Installation

    Installation MA 2/4 Port WM Rig -Installation Data Transport Safety instructions Safety and environment Rig –mounting bracket with RJ45 adaptor (mounting is possible on the left side and the right side) Quickstart Wall -Installation Connect To attach the unit to the mounting bracket only use the original screws! Use for wall mounting bores Ø5mm.
  • Page 33     Quickstart ON / OFF Maintenance Conformity The MA 2/4 Port Node must not be installed in this position. The flow of cooling air could be hampered and cause overheating. This can lead to failure or malfunction.
  • Page 34 Connectivity MA 2/4 Port WM Data Transport Safety To remove the plug, press the locking tab down instructions RJ45 Ethernet socket Network connection and power supply (PoE) Safety and environment Quickstart Connect Quickstart ON / OFF Maintenance Conformity 2” monitor...
  • Page 35 Display MA 2/4 Port WM The MA 2Port and 4Port Node WM display will only show the most important settings. For configuring a node, you have to use a grandMA console. After switching the device on, the display will show this menu (image shows 2 Port version):...
  • Page 36 Identify Mode: identifies this MANode by flashing the respective configuration line in the console Conformity Reset Mode: the MA Node will be reseted, all settings will remain. Restore Mode: the MA Node will be reseted to Factory Default NOTE: after reset customize IP -number.
  • Page 37 IP address is set to 192.168.0.xxx (xxx means the last three digits of serial number of the unit) - When the button MENU is not pressed within this few seconds, the MA Node will be updated – all settings ...
  • Page 38   Maintenance Press the button SOFTWARE UPDATE. After the automatic reboot of the MA 2/4Port Node, the cell "Version" must be grayed. NOTE: if the warning "waiting for update" appears in the display, the version update is unimplemented. Conformity...
  • Page 39 The 2/4Port Node is supported by grandMA2 console with software V3.0 and higher.  Connect the MA 2/4Port Node using a network cable (RJ45 plug) via a switch / hub (must be capable of PoE) Data to the grandMA 2 console- - no cross-cable! For the first time secure the supplied ferrite bead on the network cable as close as possible to the...
  • Page 40 Open menu SETUP / NETWORK / MA NETWORK CONFIGURATION / DMX NODES and press button SAVE TO DEFAULT. Data NOTE: With command SAVE SHOW settings of the MA 2/4Port Node are not stored; settings must be stored with SAVE TO DEFAULT! Transport...

  • Page 41: Maintenance

    Cleaning MA 2/4 Port WM The MA 2/4Port Node only requires minor attention. Clean the surface only with dry soft cloth. Do not use any liquid cleaner or compressed air. Do not use any solvent. Check ventilation holes are clear.

  • Page 42: Declaration Of Conformity

    Data D-97297 Waldbüttelbrunn Germany Transport declares that the products Control unit Product category: Safety MA 2Port Node WM Name of product: instructions MA 4Port Node WM Safety and are conform to the following directives and harmonized standards: environment EN60065, EN60950-1...
  • Page 43 This software tool incorporates all functions of a „real“ grandMA2 console. It communicates with grandMA2 consoles via MA-Net2 over Ethernet and is can be used for running, programming or offline programming a show. Furthermore it is expandable to a complete design studio by connecting it to grandMA 3D.
  • Page 44 The new signature console of MA Lighting is the grandMA2 full-size. It controls all kinds of lighting genres like conventionals, moving lights, LEDs, video and media. Equipped with the most up-to-date technology and even some special tools (e.g. keyboard drawer or multi-touch command screen) the grandMA2 full-size is at home in all lighting segments.
  • Page 45 Gerätetyp / model:… …MA 2Port Node WM …MA 4Port Node WM Optionen / options:……………………………………………. Seriennummer / serial number:……………………………. Baujahr / year of manufacture:…………………………… Distributor:...
  • Page 46 Notizen/notes:……………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… …………………………………………………………………………………………………...
  • Page 47 Änderungen ohne vorherige Ankündigungen möglich. Keine Haftung bei Fehlern oder Ungenauigkeiten in diesem Booklet. Without having any written permission from MA Lighting Technology GmbH it is not allowed to copy, reproduce or publish any part of this booklet, neither in printed form nor by photos or electronic media.
