GE ZW4002 Manual

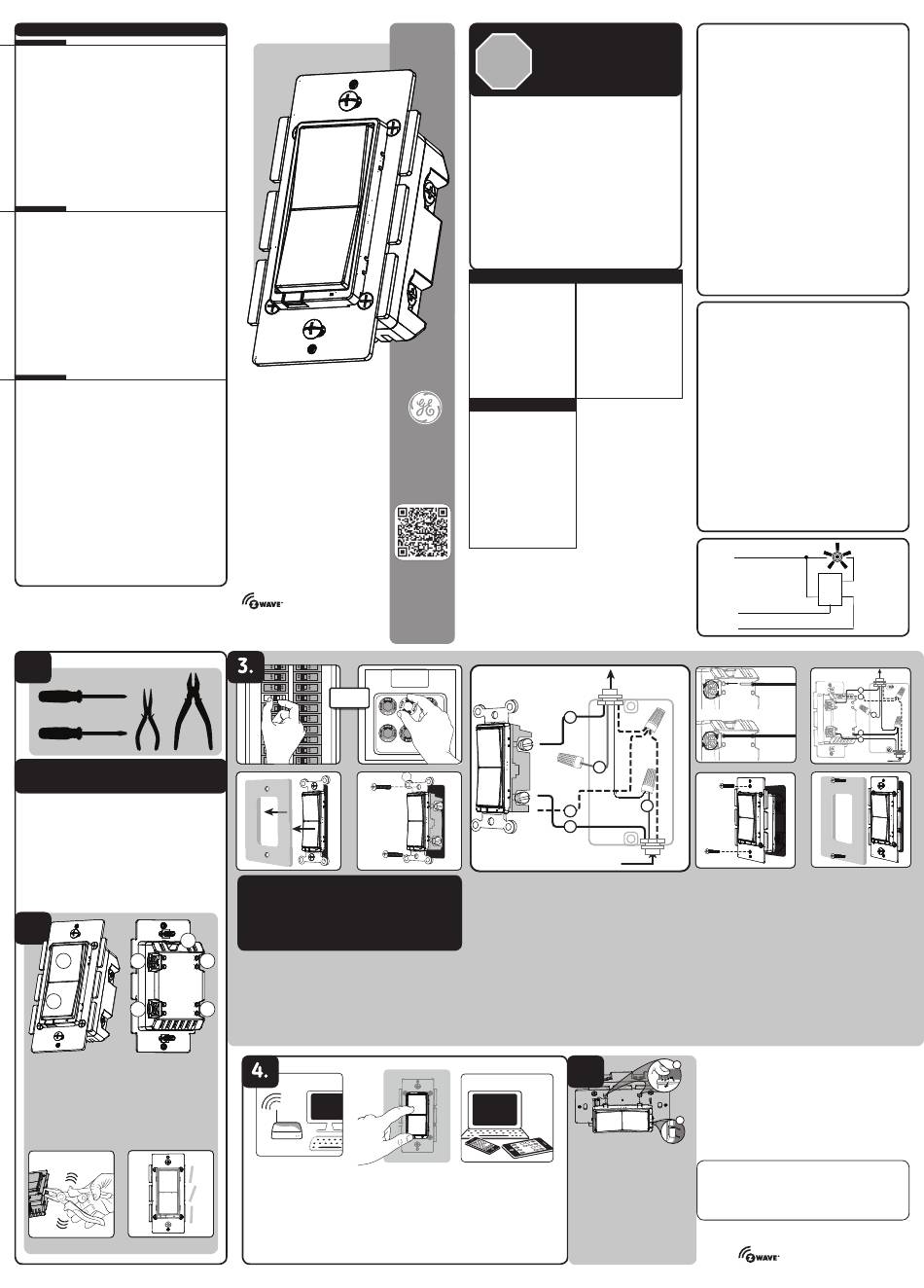

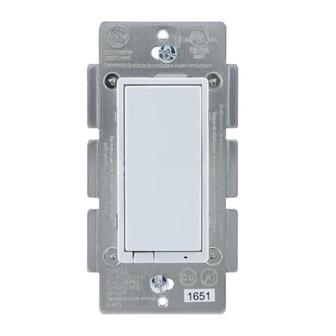

In-wall wireless smart fan control.
Hide thumbs


Advertisement

FCC / IC
En
This device complies with part 15 of the FCC and Industry Canada license-exempt RSS
standard(s). Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
FCC NOTE:
The manufacturer is not responsible for any radio or TV interference caused by
unauthorized modifications to this equipment. Such modifications could void the user's
authority to operate the equipment.
NOTE:
This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions may cause harmful interference to radio communications. However, there
is no guarantee that interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
-- Reorient or relocate the receiving antenna.
-- Increase the separation between the equipment and receiver.
-- Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
— Consult the dealer or an experienced radio/TV technician for help
Important note:
To comply with the FCC RF exposure compliance requirements, no
change to the antenna or the device is permitted. Any change to the antenna or the device
could result in the device exceeding the RF exposure requirements and void user's authority
to operate the device.
Fr
Cet appareil est conforme au paragraphe 15 des normes FCC et au CNR pour les appareils
exempts de licence d'Industrie Canada. Son utilisation est sujette aux deux conditions
suivantes : 1) cet appareil ne doit pas occasionner de brouillage préjudiciable et 2) cet
appareil doit accepter toutes les interférences reçues, notamment les interférences qui
peuvent provoquer un fonctionnement non désiré.
NOTE DE LA FCC : Le fabricant n'est pas responsable des interférences sur les fréquences
radioélectriques ou télévisuelles pouvant être causées par des modifications non
autorisées de ce matériel. De telles modifications peuvent annuler le droit de l'utilisateur à
utiliser cet appareil.
REMARQUE : Cet appareil a été testé et certifié conforme aux limites relatives aux
appareils numériques de catégorie B définies dans le paragraphe 15 des normes FCC.
Ces limites ont été définies afin de fournir une protection raisonnable contre le brouillage
préjudiciable en milieu résidentiel. Cet appareil produit, utilise et peut émettre des ondes
de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions,
il peut provoquer un brouillage préjudiciable aux communications radio. Il n'existe
toutefois aucune garantie que des interférences ne se produiront pas au sein d'une
installation donnée. Si cet appareil occasionne un brouillage préjudiciable à la réception
radiophonique ou télévisuelle, il suffit d'allumer et d'éteindre l'appareil pour déterminer sa
responsabilité. Nous encourageons l'utilisateur à essayer de corriger ces interférences en
appliquant une ou plusieurs des mesures suivantes :
-- Réorienter ou déplacer l'antenne de réception.
-- Augmenter la distance entre l'appareil et le récepteur.
-- Brancher l'appareil à une prise secteur différente de celle du récepteur.
— Consulter le revendeur ou un technicien spécialisé en postes radio ou téléviseurs.
Remarque importante : Pour se conformer aux exigences de conformité de la FCC
concernant l'exposition aux RF, aucune modification apportée à l'antenne ou au dispositif
n'est autorisée. Toute modification apportée à l'antenne ou au dispositif pourrait faire en
sorte que le dispositif dépasse les exigences d'exposition aux RF et pourrait annuler le
droit de l'utilisateur à utiliser ce dispositif.
Es
Este dispositivo cumple con las Especificaciones del apartado 15 de las normas de la FCC
y con las especificaciones de las normas radioeléctricas (RSS) del Ministerio de Industria
de Canadá aplicables a aparatos exentos de licencia. El funcionamiento está sujeto a las
siguientes dos condiciones:
(1) este dispositivo no debe provocar interferencia perjudicial, y (2) este dispositivo debe
aceptar toda interferencia que reciba, incluso la que pudiera causar un funcionamiento
no deseado.
NOTA DE LA FCC:
El fabricante no se hace responsable de ninguna interferencia de radio
o TV ocasionada por modificaciones no autorizadas efectuadas a este equipo. Dichas
modificaciones podrían anular la autoridad del usuario para utilizar el equipo.
NOTA:
Este equipo ha sido probado y cumple con los límites para aparatos digitales
de Clase B, de conformidad con el apartado 15 de las normas de la FCC. Estos límites
están diseñados para proveer protección razonable contra interferencias perjudiciales
en una instalación residencial. Este equipo genera, usa y puede irradiar energía de
radiofrecuencias y, si no se instala y usa según las instrucciones, puede provocar
interferencia perjudicial a las radiocomunicaciones. No obstante, no hay garantías de
que no ocurrirá interferencia en una instalación en particular. Si este equipo provoca
interferencia perjudicial a la recepción de radio o televisión, lo que puede determinarse
encendiendo y apagando el equipo, se recomienda que el usuario intente corregir la
interferencia por medio de la implementación de una o más de las siguientes medidas:
— Reorientar o reubicar la antena receptora.
— Incrementar la separación entre el equipo y el receptor.
— Conectar el equipo a un tomacorriente de un circuito diferente del circuito al que está
conectado el receptor.
— Consultar al distribuidor o a un técnico con experiencia en radio/televisión para
solicitar asistencia.
Nota importante:
Para cumplir con los requisitos de cumplimiento de exposición de
radiofrecuencia de la FCC, no se permiten cambios a la antena o el dispositivo. Cualquier
cambio a la antena o dispositivo podría hacer que el dispositivo supere los requerimientos
de exposición de radiofrecuencia y anular la autoridad del usuario para operar el
dispositivo.
FCC — U2ZZW4002 | IC: 6924A-ZW4002
Jasco Products Company | Model: ZW4002 / 12730
CAN ICES-3(B) / NMB-3(B)
All brand names shown are trademarks
MADE IN CHINA/FABRIQUÉ EN CHINE/HECHO EN CHINA
of their respective owners.
GE IS A TRADEMARK OF GENERAL ELECTRIC COMPANY
Tous les noms de marque illustrés sont
AND IS UNDER LICENSE BY
des marques de commerce de leurs
JASCO PRODUCTS COMPANY LLC,
propriétaires respectifs.
10 E. MEMORIAL RD.,
Todas las marcas que aparecen aquí
OKLAHOMA CITY, OK 73114.
son marcas registradas de sus
© JASCO 2014 | 12730 | ZW4002 | rev. 08/13/14
respectivos dueños.
1.
Tools You Will Need
IMPORTANT!
No more than two identical fans to the smart switch. Not to exceed 1.5
Amp resistive load. CONTROLS FAN MOTOR ONLY. For use only with split
capacitor or shaded pole ceiling fan motors.
Getting To Know Your New Z-Wave Device
Turn ON/OFF and adjust fan speed levels manually or remotely via the Z-Wave controller
Can be Included in multiple Groups and Scenes
May be used in single pole installation or with up to two GE Add-on switches in
3-way or 4-way wiring configurations
Interchangeable Paddle switch — White & light almond paddle in package
Uses a standard, decorative-size wall plate for single gang installations
(wall plate not included)
Blue LED indicates switch location in a dark room
Z-Wave Certified for simple pairing and integrated home automation
Screw Terminal Installation — requires wiring connections for Line (Hot), Load,
Neutral, and Ground. Traveler wire required for 3-way or 4-way installation
2.
C
A
D
B
E
A. Top Rocker —
C. Ground
(Press &
(
Green/Bare)
release to turn fan control on,
D. Load
(Black)
press & hold increases speed)
E. Line
(Black)
B. Bottom Rocker —
(Press &
F. Traveler
(Red/Other)
release to turn fan control off, press
& hold to decrease speed)
G.Neutral
(
White)
Single, Dual And Triple Gang Boxes
When installing the In-wall Smart Fan Control in multiple gang boxes it may be
necessary to break off one or both sides of the scored tabs on the front yoke.
This does not affect the electrical rating of the switch (see specifications
for details).
MANUAL • MANUEL •
In-wall Wireless
Smart Fan Control
Montage mural
Intelligent
Commande de
ventilateur sans fil
Interruptor de pared
inteligente para el
GE SmartHome
control inalámbrico
de ventiladores
®
Z-Wave
Certified Wireless Lighting Control
Certifié Z-Wave Commande d'éclairage sans fil
Control inalámbrico para iluminación certificado por Z-Wave
OR
WARNING — SHOCK HAZARD
Turn OFF the power to the branch circuit for the switch and fixture at the
service panel. All wiring connections must be made with the POWER OFF to
avoid personal injury and/or damage to the switch.
This device is intended for installation in accordance with the National
Electric Code and local regulations in the United States, or the Canadian
Electrical Code and local regulations in Canada. If you are unsure or
uncomfortable about performing this installation consult a qualified electrician.
F
Multi-switch wiring
For 3-way installations, please refer to Add-on Switch manual.
Single switch wiring
Before you start; you may wish to change the paddle color to match your wallplate
or decore. Please proceed to section 5.
1. Shut off power to the circuit at circuit breaker or fuse box.
G
IMPORTANT! Verify power is OFF to switch box before continuing.
2. Remove wall plate.
3. Remove the switch mounting screws.
4. Carefully remove the switch from the switch box. DO NOT disconnect the wires.
Linking your device
1. Follow the instructions for your Z-wave certified controller to include a device to the Z-wave network.
2. Once the controller is ready to include your device, press and release the top or bottom of the smart fan control switch
(rocker) to include it in the network.
Note: Your controller may need to be within 10 feet of the device to be included.
3. Once your controller has confirmed that the device has been included, refresh the Z-wave network to optimize performance.
Please reference the controller/gateway's manual for instructions.
Now you have complete control to turn your fixture ON/OFF and adjust fan speed levels
according to groups, scenes, schedules and interactive automations programmed by your controller.
If your Z-wave certified controller features Remote Access, you can now control your fixture from your mobile devices.
Note: To exclude and reset the device, follow the instructions provided by your Z-Wave controller.
DO NOT RETURN THIS
MANUAL
PRODUCT TO THE STORE
NE RETOURNEZ PAS
STOP
CE PRODUIT AU MAGASIN
NO DEVUELVA ESTE
PRDUCTO A LA TIENDA.
If you have any problems or questions, contact our tech support team
at; 1-800-654-8483, option 1 Monday–Friday, 8–5pm CST
For the most up-to-date product support, accessories, electronic (PDF) format
manuals and more, visit www.jascoproducts.com/support
• No user servicable parts in this unit.
Si vous avez des problèmes ou des questions, communiquez avec notre équipe de
soutien technique au 1-800-654-8483, option 1, du lundi au vendredi, de 8 h à 17 h
(HNC).
Pour un soutien technique d'avant-garde, les nouveaux accessoires, les plus récents
manuels en format électronique (PDF) et plus encore, visitez le site www.jascopro-
ducts.com/support
• Aucune des pièces de ce dispositif ne peut être réparée par l'utilisateur.
Si tiene problemas o dudas, comuníquese con nuestro equipo técnico al número:
1-800-654-8483, opción 1 de lunes a viernes, de 8 a 17, hora estándar del
centro (CST).
Para recibir el soporte técnico más actualizado sobre productos, accesorios, man-
uales en formato digital (PDF), entre otros, visite www.jascoproducts.com/support
• Esta unidad no contiene piezas que el usuario pueda reparar.
WARNING
RISK OF FIRE
RISK OF ELECTRICAL SHOCK
RISK OF BURNS
CONTROLLING APPLIANCES:
EXERCISE EXTREME CAUTION WHEN USING Z-WAVE
DEVICES TO CONTROL APPLIANCES. OPERATION
OF THE Z-WAVE DEVICE MAY BE IN A DIFFERENT
ROOM THAN THE CONTROLLED APPLIANCE, ALSO AN
UNINTENTIONAL ACTIVATION MAY OCCUR IF THE WRONG
BUTTON ON THE REMOTE IS PRESSED. Z-WAVE DEVICES
MAY AUTOMATICALLY BE POWERED ON DUE TO TIMED
EVENT PROGRAMMING. DEPENDING UPON THE APPLI-
ANCE, THESE UNATTENDED OR UNINTENTIONAL OP-
ERATIONS COULD POSSIBLY RESULT IN A HAZARDOUS
CONDITION. FOR THESE REASONS, WE RECOMMEND
THE FOLLOWING:
DO NOT USE Z-WAVE DEVICES TO CONTROL ELECTRIC
HEATERS OR ANY OTHER APPLIANCES WHICH MAY PRES-
ENT A HAZARDOUS CONDITION DUE TO UNATTENDED OR
UNINTENTIONAL OR AUTOMATIC POWER ON CONTROL.
AVERTISSEMENT
RISQUE D'INCENDIE
RISQUE DE CHOC ÉLECTRIQUE
RISQUE DE BRÛLURES
COMMANDE DES APPAREILS :
SOYEZ TRÈS PRUDENT LORSQUE VOUS UTILISEZ
LES DISPOSITIFS Z-WAVE POUR COMMANDER
LES APPAREILS. LE DISPOSITIF Z-WAVE PEUT ÊTRE
UTILISÉ DANS UNE SALLE DIFFÉRENTE DE CELLE
DANS LAQUELLE SE TROUVE L'APPAREIL COMMANDÉ
ET UNE ACTIVATION INVOLONTAIRE PEUT AUSSI
SE PRODUIRE SI LE MAUVAIS BOUTON EST ACTIVÉ
SUR LA TÉLÉCOMMANDE. LES DISPOSITIFS Z-WAVE
POURRAIENT ÊTRE ACTIVÉS AUTOMATIQUEMENT
À CAUSE D'UN ÉVÉNEMENT PROGRAMMÉ. SELON
L'APPAREIL, CES UTILISATIONS INVOLONTAIRES ET
SANS SUPERVISION PEUVENT ENGENDRER UN RISQUE.
POUR CES RAISONS, NOUS RECOMMANDONS CE
QUI SUIT :
N'UTILISEZ PAS LES DISPOSITIFS Z-WAVE POUR
COMMANDER LES RADIATEURS ÉLECTRIQUES OU
D'AUTRES APPAREILS QUI POURRAIENT PRÉSENTER
UN DANGER EN CAS DE COMMANDE D'ACTIVATION
IMPRÉVUE, INVOLONTAIRE OU AUTOMATIQUE.
Scan to view
installation guide
Balayez ce code pour
consulter le guide
d'installation.
Escanear para ver
la guía de instalación
12730
ZW4002
®
5. There are up to five screw terminals on the switch; these are marked
A. LINE (Hot) — Black (connected to power)
B. Neutral — White
C. LOAD — Black (connected to fan)
D. GROUND — Green/Bare
E. TRAVELER — Red/Other (only used in 3-way insatallations)
Match these screw terminals to the wires connected to the existing switch.
6. Disconnect the wires from the existing switch. Be careful to label wires according
to the previous terminal connection.
Observe Important Wiring Information
IMPORTANT!: This Fan Control is rated for and intended to only be used with
copper wire.
Wire Gauge Requirements
Use 14 AWG or larger wires suitable for at least 80° C for supplying Line (HOT), Load,
Neutral, Ground and Traveler connections.
Wire strip length:
For attachment to screw terminals: Strip insulation 1" (25mm)
For attachment using the enclosure's holes: Strip insulation 5/8" (16mm)
UL specifies that the tightening torque for the screws is 14 Kgf-cm (12 lbf-in).
7. Connect the green or bare copper ground wire to the GROUND terminal.
8. Connect the black wire that goes to the light to the terminal marked LOAD.
9. Connect the black wire that comes from the electrical service panel (Hot) to the
WARRANTY
JASCO Products warrants this product to be free from manufacturing defects for a period
of two years from the original date of consumer purchase. This warranty is limited to
the repair or replacement of this product only and does not extend to consequential or
incidental damage to other products that may be used with this product. This warranty is
in lieu of all other warranties, expressed or implied. Some states do not allow limitations
on how long an implied warranty lasts or permit the exclusion or limitation of incidental or
consequential damage, so the above limitations may not apply to you. This warranty gives
you specific rights, and you may also have other rights which vary from state to state.
Please contact Customer Service at 800-654-8483 (option 1) between 7:30AM – 5:00PM
CST or via our website (www.jascoproducts.com) if the unit should prove defective within
the warranty period.
GARANTIE
JASCO Products garantit que ce produit est exempt de tout défaut de fabrication pour une
période de deux ans à compter de la date de l'achat original par l'acheteur. Cette garantie
se limite exclusivement à la réparation ou au remplacement de ce produit et n'est pas
applicable aux dommages indirects ou accessoires survenus sur d'autres produits utilisés
avec ce produit. Cette garantie se substitue à toute autre garantie expresse ou implicite.
Certains États ne permettent pas de restrictions quant à la durée d'une garantie implicite
ou permettent l'exclusion ou la limitation des dommages indirects et accessoires; il se
peut, par conséquent, que cette garantie ne s'applique pas dans votre cas. Cette garantie
vous confère des droits juridiques précis; vous pouvez jouir d'autres droits qui peuvent
varier d'un État à l'autre. Veuillez communiquer avec le service à la clientèle au 1-800-
654-8483 (option 1) entre 7 h 30 et 17 h (heure normale du Centre) ou par l'intermédiaire
de notre site Web (www.jascoproducts.com) si l'appareil s'avère défaillant au cours de la
période de garantie.
GARANTÍA
JASCO Products garantiza que este producto está libre de defectos de fabricación durante
un periodo de dos años a partir de la fecha original de compra por parte del consumidor.
Esta garantía se limita a la reparación o sustitución de este producto solamente y no se
extiende a daños derivados o accidentales causados a otros productos que se usen con
esta unidad. Esa garantía remplaza a todas las demás garantías expresas o implícitas.
Algunos estados no autorizan limitaciones en cuanto a la duración de una garantía
implícita ni permiten la exclusión o limitación por daños accidentales o derivados; por lo
tanto, puede que las anteriores limitaciones no apliquen en su caso. Esta garantía le da a
usted derechos específicos, y otros que usted puede tener y que varían según el estado
en el que usted reside. Si la unidad resultare defectuosa dentro del periodo de garantía,
comuníquese por favor con Atención al Cliente en el 800-654-8483 (opción 1) entre 7.30 y
17 hs, Hora del Centro, o a través de nuestro sitio de internet.
ADVERTENCIA
JASCO Products Company, Building B
10 E Memorial Rd. Oklahoma City, OK 73114
RIESGO DE INCENDIO
RIESGO DE DESCARGA ELÉCTRICA
RIESGO DE QUEMADURAS
CONTROL DE APARATOS:
SPECIFICATIONS
TENGA MUCHO CUIDADO AL USAR DISPOSITIVOS
Z-WAVE PARA CONTROLAR APARATOS. EL
ZW4002
FUNCIONAMIENTO DE UN DISPOSITIVO Z-WAVE
Power: 120 VAC, 60 Hz. | Signal (Frequency): 908.42 MHz.
PUEDE TENER LUGAR EN UNA SALA DONDE NO ESTÉ
Maximum Loads: 1.5A No more than two identical fans to the switch. Not to exceed 1.5
EL APARATO QUE SE CONTROLA, ASIMISMO, PODRÍA
PRODUCIRSE LA ACTIVACIÓN ACCIDENTAL SI SE
Amp resistive load. CONTROLS FAN MOTOR ONLY. For use only with split capacitor or
OPRIME EL BOTÓN EQUIVOCADO. LOS DISPOSITIVOS
shaded pole ceiling fan motors.
Z-WAVE SE PUEDEN ACTIVAR AUTOMÁTICAMENTE
DEBIDO A QUE ALMACENAN EVENTOS
Range: Up to 100 feet line of sight between the Wireless Controller and the closest Z-Wave
PROGRAMADOS. DEPENDIENDO DEL APARATO,
receiver module.
ESTE FUNCIONAMIENTO SIN VIGILANCIA O NO
Operating Temperature Range: 32-104° F (0-40° C)
INTENCIONADO PODRÍA PROVOCAR UNA SITUACIÓN
PELIGROSA. POR ESTAS RAZONES, RECOMENDAMOS
For indoor use only.
LO SIGUIENTE:
NO UTILICE DISPOSITIVOS Z-WAVE PARA CONTROLAR
Specifications subject to change without notice due to continuing product improvement
CALENTADORES ELÉCTRICOS NI NINGÚN OTRO
SPÉCIFICATIONS
APARATO ELÉCTRICO QUE PUEDA PRESENTAR UNA
SITUACIÓN PELIGROSA DEBIDO A UNA ACTIVACIÓN
ZW4002
AUTOMÁTICA SIN VIGILANCIA O NO INTENCIONADA
Tension : 120 V c.a., 60 Hz. | Signal (fréquence) : 908,42 MHz.
DEL CONTROLADOR.
Charges maximales : 1,5 A Pas plus de deux ventilateurs identiques pour l'interrupteur.
La charge résistive ne doit pas dépasser 1,5 ampère. COMMANDES DU MOTEUR DU
VENTILATEUR UNIQUEMENT. À utiliser uniquement avec un condensateur auxiliaire ou
NOT FOR USE WITH MEDICAL OR LIFE
des moteurs à bague de déphasage pour ventilateurs.
SUPPORT EQUIPMENT
Portée : Distance à vue entre la télécommande et le module de réception Z-Wave le plus
Z-Wave enabled devices should never
proche allant jusqu'à 100 pi.
be used to supply power to, or control
Plage de températures de fonctionnement : de 32 à 104 °F (de 0 à 40 °C).
the On/Off status of medical and/or life
Utilisation intérieure uniquement.
support equipment.
En raison d'améliorations continues du produit, les spécifications peuvent faire l'objet de
changements sans préavis.
NE PAS UTILISER AVEC UN ÉQUIPEMENT
ESPECIFICACIONES:
MÉDICAL OU DE SURVIE
Les dispositifs compatibles avec la tech-
ZW4002
nologie Z-Wave ne devraient jamais être
Alimentación: 120 VCA, 60 Hz. | Señal (Frecuencia): 908.42 MHz.
utilisés pour alimenter ou commander la
Cargas máximas: 1.5 A No más de dos ventiladores idénticos por interruptor. No
mise en marche ou l'arrêt de l'équipe-
deberá superar 1.5 Amp de carga resistiva. CONTROLA SOLAMENTE EL MOTOR DEL
ment médical ou de survie.
VENTILADOR. Para uso exclusivo con ventiladores de cielo raso que usen motores con
condensador auxiliar o de polos sombreados.
SE PROHÍBE SU EMPLEO EN EQUIPO
Alcance: Hasta 100 pies (30.5m) en línea recta entre el controlador inalámbrico y el
MÉDICO O EQUIPO PARA EL MANTEN-
IMIENTO DE LAS FUNCIONES VITALES
módulo receptor Z-Wave más cercano.
Los dispositivos Z-Wave nunca se deben
Rango de temperatura de funcionamiento: 32-104 °F (0-40 °C).
usar para suministrar energía eléctrica
Para uso en espacios interiores solamente.
al equipo médico o al equipo para el
Especificaciones sujetas a cambio sin aviso debido a continuas mejoras del producto.
mantenimiento de funciones vitales, ni
para controlar el estado de encendido o
apagado de dichos equipo.
Out to Light (Load)
C
E
B
D
A
From Breaker Box
terminal marked LINE.
10. Connect the white wire to the neutral terminal (use included jumper wire if needed).
Note: The Traveler terminal is only used for 3-way or 4-way wiring and should remain
insulated if the Fan Control is being installed in a 2-way system (one switch & one load).
11. Insert Fan Control into the switch box being careful not to pinch or crush wires.
12. Secure the Fan Control to the box using the supplied screws.
13. Mount the wall plate.
14. Reapply power to the circuit at fuse box or circuit breaker and test the system.
Basic Operation
Note: Before starting, fan must be set to 'HIGH' position using pull chain.
The connected fan can then be turned ON/OFF and adjust speed levels in two ways:
1. Manually from the front panel rocker of the In-wall Fan Control
2. Remotely with a Z-Wave controller
Manual Control
To turn the connected fan ON: Press and release the top of the rocker.
(Note: Fan will return to last speed setting of Fan Control. Default setting – HIGH.)
To turn the fan OFF: Press and release the bottom of the rocker.
Adjust fan speed
To decrease fan speed: Press and hold lower rocker.
To increase fan speed: Press and hold upper rocker.
The LED indicator confirms fan speed settings by flashing patterns
LOW – LED will blink every 2 seconds for 10 seconds
MEDIUM – LED will blink every second for 10 seconds
HIGH – LED will blink every half second for 10 seconds
5.
2.
NOTE: This switch only controls the fan motor and does not control any light-
ing that may be part of the fan control. If your fan has an integrated light, a
second light switch will need to be installed separately to control the lighting
load directly. No more than two identical fans should be controlled by one
switch. The total load of the fan(s) should not exceed 1.5A maximum.
1.
To Change Color Of The Paddle
This step is optional. Before you start you may
want to change the color of the paddle to
The GE Add-on switch is required for Multi-Switch 3-way or 4-way installations.
match your wallplate or decor.
Connecting the traveler terminal of this switch to a standard, non-GE switch will
1. Lift the Air Gap tab at the base of the paddle.
cause damage or result in improper function. If this switch is a part of a 3-way or
2. Push side tabs in on one side and then the
4-way multi-switch installation, do not connect the traveler wire or apply power until
other to release paddle. Lift the cover up
GE Add-on switches are correctly installed. For more information on 3-Way or 4-Way
and off.
installations, view the manual or quick-start guide that comes with the GE Add-on switch.
3. Simply put the new paddle onto the Fan
Control by inserting the air gap and side
tabs and snapping securely into place.
Once this step has been completed please
return to section 3.
White (Neutral)
Black
(Load)
Z-Wave
Primary
Green (Ground)
Black (Line / Hot)
Out to Light (Load)
C
D
E
B
A
From Breaker Box
Z-Wave devices are designed to work together to
optimize range and performance in a
connected mesh network

Advertisement

Table of Contents

   Related Manuals for GE ZW4002

   Summary of Contents for GE ZW4002

  • Page 1 • Can be Included in multiple Groups and Scenes • May be used in single pole installation or with up to two GE Add-on switches in 3-way or 4-way wiring configurations • Interchangeable Paddle switch — White & light almond paddle in package •...
  • Page 2 Peut être inclus dans de nombreux groupes et de nombreuses scènes. • Peut être utilisé en installation unipolaire ou avec un ou deux interrupteurs supplémentaires GE dans des configurations de câblage à trois ou quatre voies. • Palette d'interrupteur interchangeable — Le dispositif est livré avec une palette blanche et une palette amande pâle.

Comments to this Manuals

Symbols: 0
Latest comments:
