Terra S2C16 User Manual

16 channels dvb-s/s2 to dvb-c transmodulators
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
16 channels DVB-S/S2 to DVB-C
transmodulators
S2C16, S2C16P
User's manual
Vers. 1.09
2
English
●
Russian
●

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the S2C16 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Terra S2C16

Summary of Contents for Terra S2C16

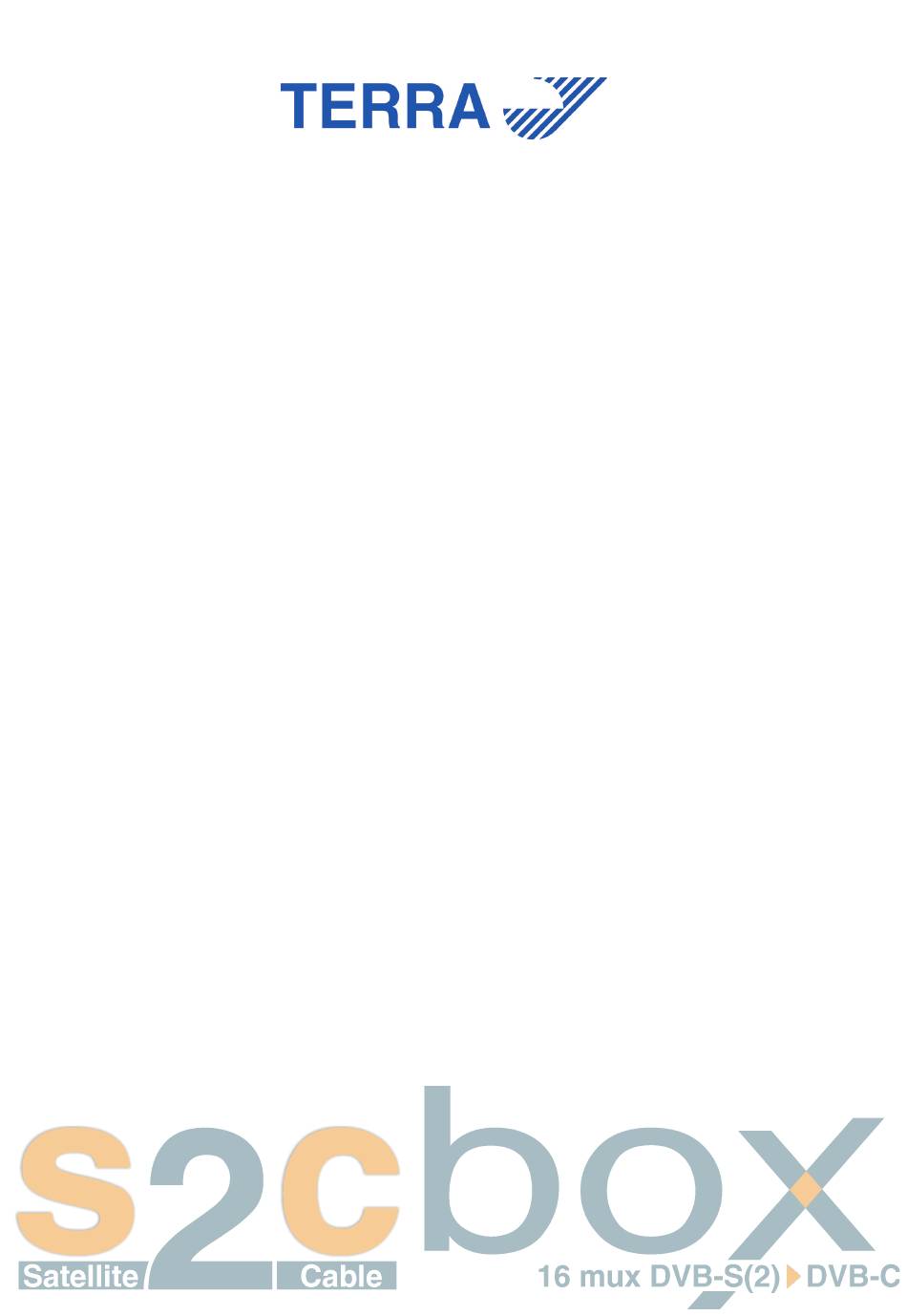

  • Page 1 16 channels DVB-S/S2 to DVB-C transmodulators S2C16, S2C16P User's manual Vers. 1.09 English ● Russian ●...

  • Page 2: Product Description

    Stand-alone headend S2Cbox Product description Device is a 16 channels transmodulator with DVB-S/S2 input and DVB-C output. It has 4 main and 2 auxiliary SAT ports for connecting SAT signal. Integrated RF multiswitch allows connection 16 demodulators to SAT ports. Demodulated transport stream reaches processor, which filters services, modifies SI (Service Information), generates NIT (Network Information table), LCN (Local Channel Number), restamps PCR (Program Clock Reference).

  • Page 3: Specifications

    190-250 V~ 50/60 Hz Power consumption** up to 29 W ÷ +55 Operating temperature range Dimensions/Weight (packed) 373x135x69 mm / 3.1 kg (S2C16) 500x135x69 mm / 3.54 kg (S2C16P) Management port 10/100 Base-T Ethernet Default IP address 192.168.1.10 Default login information...

  • Page 4: External View

    External view Picture 1. External view of the S2C16 Picture 2. External view of the S2C16P...
  • Page 5 1. V, Lo - vertical Lo band SAT input. +13 V output to LNB can be supplied from this connector. 2. H, Lo - horizontal Lo band SAT input. +18 V output to LNB can be supplied from this connector. 3.

  • Page 6: Installation Instructions

    Installation instructions Read the safety instruction first. Installation of system according standard IEC60728-11 ensures safety of personnel and prevents apparatus against damaging due to lightning or other sources of overvoltage surges. Mount the transmodulator on not flammable wall or in not flammable installation box in vertical position with power supply located on the right.

  • Page 7: Control Panel

    To access each module, use a personal computer (PC) equipped with an Ethernet card and RJ-45 cable (CAT-5E or CAT-6). The IP address of the PC/MAC must be configured within the following range: 192.168.1.2 - 192.168.1.254 (do not use 192.168.1.10, since this is the IP address of the module to be configured). To start the configuration of the module, open your web browser and type in the following direction: http://192.168.1.10.

  • Page 8: Lnb Settings

    "Supply voltage" shows main and LNB voltages. S2C16P: “Power supplies” table shows status of each PS. Green ON indicates that both voltages from PS are correct. Red OFF indicates disconnected PS or it’s voltages are out of range. Picture 4. Output bitrates 8.2.
  • Page 9 Picture 5 shows internal structure of satellite inputs. Each SAT port has individual settings, where a power supply can be switched on/off, LNB Lo/Hi frequency or DiSEqC parameters set up: V, Lo: 0 V or +13 V; H, Lo: 0 V or +18 V, see picture 6. V, Hi: 0 V or +13 V 22 kHz.
  • Page 10 - „Inactive“, when the input channel (demodulator) is turned off; - „Locked“, when demodulator is locked to the transponder; - „Unlocked“, when demodulator is unlocked. This state generates error in diagnostic window as well. If the channel is not used, it’s recommended to turn it off instead of leaving unlocked. It will save power consumption. „RF level“...
  • Page 11 RF outputs Picture 11: RF outputs 16 independent QAM modulators can be setup in this section. There is no requirement for channels to be adjacent or sorted by frequency, see picture 11. Each channel can have own constallation QAM-16/32/64/128/256, symbol rate 3500..7200 Mbps. Note, that symbol rates higher than 6956 kSym/s will exceed 8 MHz bandwidth, so these symbol rates should be used carefully.
  • Page 12 - "Network ID" is unique within the geographical region defined by the “country_code”. For a cable network, usually this is a single country code plus 0x2000 (8192). If there are more modulators in the network, they must have the same Network ID. Proper value depending on your country and operator can be found here: http://www.dvbservices.com/identifiers/network_id?page=1 - "Private data specifier"...
  • Page 13 Picture 14: Description of other streams in the network Every channel in the network must be described in NIT. Otherwise TV automatic channel tuning function will not find all channels. So, if there are more modulators in the network, all channels must be included in this table.
  • Page 14 Figure 17 "SNMP settings" is located in “IP parameters” tab. The description of the SNMP configuration parameters: "sysLocation", "sysContact", "sysName" acts as contact information of device owner. "Read Community" - community name acts as a password that is shared by multiple SNMP agents and one or more SNMP managers.

  • Page 15: System Menu

    Picture 19: Service details Service title and provider can be edited (multilanguage character support). „Scrambled flag“ will be inserted into SDT (Service Description Table). Unchecking this checkbox will not descramble the content. It only carries information about the scrambling status of the service. Individual streams can be disabled as well.

  • Page 16: Import Parameters

    8.8.3 Import parameters Exported parameters can be imported back to the device. Press onto “Click to select file” button (see picture 21) to select exported file. Picture 21: Import parameters Press “Upload” button to send the file to the device. Several seconds will take to update all parameters after file upload.

  • Page 17: User Management

    8.8.5 User management User may change a password here. Length of password up to 16 symbols. Type current password and double enter new password to change it. If logged in user has admin role, new users can be added on another table (see picture 23). Picture 23: User management Enter it’s username, password, select a role and press „Add“...

  • Page 18: Назначение Изделия

    16-и канальные SAT в QAM трансмодуляторы S2C16, S2C16P Назначение изделия Изделие является 16-и канальным трансмодулятором с входом DVB-S/S2 и выходом DVB-C. Для подключения SAT сигналов предназначены 4 основных и 2 дополнительных SAT порта. Интегрированный RF мультисвитч позволяет к SAT портам подключить 16 демодуляторов. Демодулированный...

  • Page 19: Технические Характеристики

    190-250 V~ 50/60 Hz Потребляемая мощность** до 29 W Диапазон рабочих температур ÷ +50 Габариты/Вес (в упаковке) 373x135x69 mm / 3.1 kg (S2C16) 500x135x69 mm / 3.54 kg (S2C16P) Порт управления 10/100 Base-T Ethernet IP адрес выставленный производителем 192.168.1.10 Сетевое подключение (login) выставленное...

  • Page 20: Внешний Вид

    Внешний вид Рис.1. Внешний вид S2C16 Рис.2. Внешний вид S2C16P...
  • Page 21 1. V, Lo - SAT вход вертикального Lo диапазона. Из данного разъема на LNB можно подать напряжение +13 V. H, Lo - SAT вход горизонтального Lo диапазона. Из данного разъема на LNB можно подать напряжение +18 V. V, Hi - SAT вход вертикального Hi диапазона / DiSEqC. Из данного разъема на LNB можно подать напряжение...
  • Page 22 Инструкции по инсталляции Сначала прочтите инструкции по технике безопасности. Инсталляция системы согласно стандарту IEC60728-11 обеспечит безопасность персонала и защитит аппаратуру от повреждения из-за разрядов грозы или других источников перенапряжения. Монтируйте трансмодулятор на непожароопасной стенке или в негорючем инсталляционном корпусе в вертикальном положении, источниками питания с правой стороны. Прикрепите...
  • Page 23 Для доступа к модулю используйте персональный компьютер, оснащенный Ethernet-адаптером и экранированным кабелем RJ-45 категории CAT-5E или CAT-6. IP-адрес компьютера должен быть установлен в следующем диапазоне: 192.168.1.2 - 192.168.1.254. Не использовать значение 192.168.1.10, так как оно является IP-адресом конфигурируемого модуля. Для начала процесса конфигурации модуля откройте...
  • Page 24 «Напряжение питания» показывает напряжение основного питания и питания LNB. S2C16P: в таблице “Выходные битрейты” указывается состояние каждого источника питания. Зеленый LED ON показывает, что оба напряжения обоих источников питания находятся в пределах нормы. Красный LED OFF указывает на отключенный источник питания или что хоть одно его напряжение находится...
  • Page 25 На рисунке 5 показана внутренняя структура входных цепей SAT сигналов. Каждый SAT порт обладает индивидуальными установками, где источник питания может включаться и выключаться, устанавливаться частота LNB Lo/Hi или параметры DiSEqC: V, Lo: 0 V or +13 V; H, Lo: 0 V or +18 V, смотрите рисунок 6. V, Hi: 0 V or +13 V 22 kHz.
  • Page 26 - „Неактивный“, когда входной канал (демодулятор) отключен; - „Захвачено“, когда демодулятор захватывает транспондер; -„Не захвачено“, когда демодулятор не захватывает транспондера. Данное состояние также генерирует ошибку в диагностическом окне. Если канал не используется, рекомендуется его отключить, а не оставлять незахваченном состоянии. Это позволит уменьшить потребление энергии. „Уровень...
  • Page 27 Выходы РЧ Рис. 11. Выходы РЧ В данном разделе можно установить 16 независимых QAM модуляторов. Не существует требований к соседним или сортируемым по частоте каналам. Смотрите рисунок 11. Каждый канал обладает своей канстелляцией QAM-16/32/64/128/256, скоростью передачи символов 3500..7200 Mbps. Заметим, что скорость...
  • Page 28 - "Идентификатор сети" является уникальным в пределах географического региона, определяемого “country_code” («кодом страны»). Для кабельной сети обычно это единственный код страны плюс 0x2000 (8192). Если в сети существует больше модуляторов, они должны иметь одинаковый идентификатор сети. Соответствующее значение, в зависимости от страны и оператора, можно найти на: http://www.dvbservices.com/identifiers/network_id?page=1 - "Спецификатор...
  • Page 29 Рис. 14. Описание других потоков в сети Каждый канал в сети должен описываться в NIT (Таблице информации о сети). В противном случае функция автоматической настройки ТВ канала не будет действовать в режиме поиска всех каналов. Поэтому, если в сети существует больше модуляторов, в данную таблицу должны включаться все каналы.
  • Page 30 Устройство может отправлять рапорты по электронной почте, если были обнаружены ошибки (начиная с версии 1.12). Для этого используется протокол SMTP. Рисунок 16 показывает параметры, связанные с этой функцией. Чекбокс "Включить отчет об ошибках по электронной почте" включает мониторинг ошибок. Все ошибки в течении периода "Tайм-аут" будут собраны и высланы...
  • Page 31 Сервисы На данной странице можно установить одновременно один канал. Выберите соответствующий канал из списка „Выберите входной канал“, смотрите рисунок 18. Рис. 18. Сервисы Появляется список сканируемых сервисов выбранного канала. Нажатием клавиши „Сканировать“ будет сканироваться вся сервисная информация данного канала. В таблице „Список сервисов“ показан...
  • Page 32 Примечание: все эти установки будут игнорироваться в режиме „Прозрачный режим“. Для сохранения и выполнения изменений нажмите „Обновить“. В случае режима „Прозрачный режим“ все сервисы транспондера, включая и оригинальные таблицы PAT, SDT, PMT, EIT, CAT, будут поступать на выход. Отметим, что значения "Первоначальный идентификатор...

  • Page 33: Обновление Прошивки

    8.8.4 Обновление прошивки Обновить прошивку изделия можно через web-браузер. Нажмите “Нажмите, чтобы выбрать файл” и выберите бинарный файл для обновлении прошивки. Если выбран правильный файл, будет индицироваться номер версии новой прошивки. В противном случае на экране появится сообщение об ошибке. Нажмите “Загрузить” для загрузки новой прошивки в изделие. Появится индикатор выполнения.
  • Page 34 Рисунок 23. Управление пользователями Введите его имя, пароль, выберите роль и нажмите клавишу „Добавить“. Только администратор (пользователь с ролью „Админ“) может управлять другими пользователями. 8.8.6 Восстановление заводских параметров После подтверждения все параметры восстанавливаются в заводские установки. Исключение - IP адрес и пользователи. Эти параметры не будут изменяться. Для восстановления IP адреса и системного...
