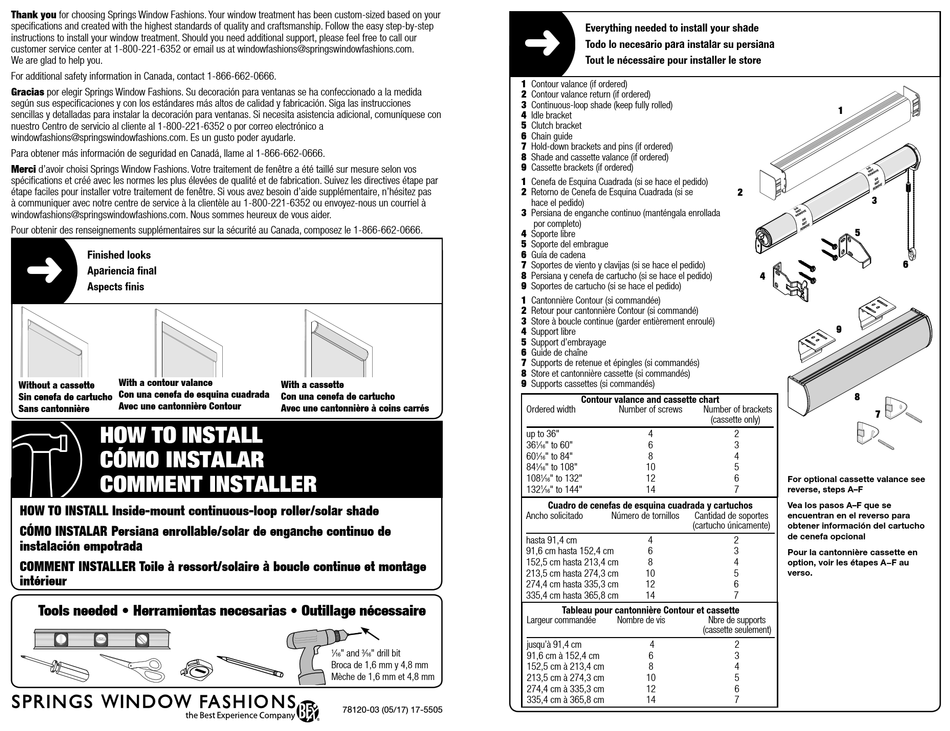

Bali Roller solar shade How To Install

Thank you for choosing Springs Window Fashions. Your window treatment has been custom-sized based on your
specifications and created with the highest standards of quality and craftsmanship. Follow the easy step-by-step
instructions to install your window treatment. Should you need additional support, please feel free to call our
customer service center at 1-800-221-6352 or email us at windowfashions@springswindowfashions.com.
We are glad to help you.
For additional safety information in Canada, contact 1-866-662-0666.
Gracias por elegir Springs Window Fashions. Su decoración para ventanas se ha confeccionado a la medida
según sus especificaciones y con los estándares más altos de calidad y fabricación. Siga las instrucciones
sencillas y detalladas para instalar la decoración para ventanas. Si necesita asistencia adicional, comuníquese con
nuestro Centro de servicio al cliente al 1-800-221-6352 o por correo electrónico a
windowfashions@springswindowfashions.com. Es un gusto poder ayudarle.
Para obtener más información de seguridad en Canadá, llame al 1-866-662-0666.
Merci d'avoir choisi Springs Window Fashions. Votre traitement de fenêtre a été taillé sur mesure selon vos
spécifications et créé avec les normes les plus élevées de qualité et de fabrication. Suivez les directives étape par
étape faciles pour installer votre traitement de fenêtre. Si vous avez besoin d'aide supplémentaire, n'hésitez pas
à communiquer avec notre centre de service à la clientèle au 1-800-221-6352 ou envoyez-nous un courriel à
windowfashions@springswindowfashions.com. Nous sommes heureux de vous aider.
Pour obtenir des renseignements supplémentaires sur la sécurité au Canada, composez le 1-866-662-0666.
Finished looks
Apariencia final
Aspects finis
With a contour valance
Without a cassette
Con una cenefa de esquina cuadrada
Sin cenefa de cartucho
Avec une cantonnière Contour
Sans cantonnière
HOW TO INSTALL
CÓMO INSTALAR
COMMENT INSTALLER
HOW TO INSTALL Inside-mount continuous-loop roller/solar shade
CÓMO INSTALAR Persiana enrollable/solar de enganche continuo de
instalación empotrada
COMMENT INSTALLER Toile à ressort/solaire à boucle continue et montage
intérieur
Tools needed • Herramientas necesarias • Outillage nécessaire
With a cassette
Con una cenefa de cartucho
Avec une cantonnière à coins carrés
⁄ " and ⁄ " drill bit
1 3
16 16
Broca de 1,6 mm y 4,8 mm
Mèche de 1,6 mm et 4,8 mm
78120-03 (05/17) 17-5505

Everything needed to install your shade

Todo lo necesario para instalar su persiana
Tout le nécessaire pour installer le store
1 Contour valance (if ordered)
2 Contour valance return (if ordered)
3 Continuous-loop shade (keep fully rolled)
4 Idle bracket
5 Clutch bracket
6 Chain guide
7 Hold-down brackets and pins (if ordered)
8 Shade and cassette valance (if ordered)
9 Cassette brackets (if ordered)
1 Cenefa de Esquina Cuadrada (si se hace el pedido)
2 Retorno de Cenefa de Esquina Cuadrada (si se
hace el pedido)
3 Persiana de enganche continuo (manténgala enrollada
por completo)
4 Soporte libre
5 Soporte del embrague
6 Guía de cadena
7 Soportes de viento y clavijas (si se hace el pedido)
8 Persiana y cenefa de cartucho (si se hace el pedido)
9 Soportes de cartucho (si se hace el pedido)
1 Cantonnière Contour (si commandée)
2 Retour pour cantonnière Contour (si commandé)
3 Store à boucle continue (garder entièrement enroulé)
4 Support libre
5 Support d'embrayage
6 Guide de chaîne
7 Supports de retenue et épingles (si commandés)
8 Store et cantonnière cassette (si commandés)
9 Supports cassettes (si commandés)
Contour valance and cassette chart
Ordered width Number of screws
up to 36" 4
-y -x
36 ⁄ " to 60" 6
1
16
60 ⁄ " to 84" 8
1
16
84 ⁄ " to 108" 10
1
16
108 ⁄ " to 132" 12
1
16
132 ⁄ " to 144" 14
1
16
Cuadro de cenefas de esquina cuadrada y cartuchos
Ancho solicitado Número de tornillos Cantidad de soportes
(cartucho únicamente)
hasta 91,4 cm 4
91,6 cm hasta 152,4 cm 6
152,5 cm hasta 213,4 cm 8
213,5 cm hasta 274,3 cm 10
274,4 cm hasta 335,3 cm 12
335,4 cm hasta 365,8 cm 14
Tableau pour cantonnière Contour et cassette
Largeur commandée Nombre de vis
jusqu'à 91,4 cm 4
91,6 cm à 152,4 cm 6
152,5 cm à 213,4 cm 8
213,5 cm à 274,3 cm 10
274,4 cm à 335,3 cm 12
335,4 cm à 365,8 cm 14
1
2
3
5
4
9
8
Number of brackets
7
(cassette only)
2
3
4
5
6
For optional cassette valance see
7
reverse, steps A–F
Vea los pasos A–F que se
encuentran en el reverso para
obtener información del cartucho
de cenefa opcional
2
3
Pour la cantonnière cassette en
4 option, voir les étapes A−F au
5 verso.
6
7
Nbre de supports
(cassette seulement)
2
3
4
5
6
7
