NOTE: USE COPPER (CU)
CONDUCTORS ONLY.

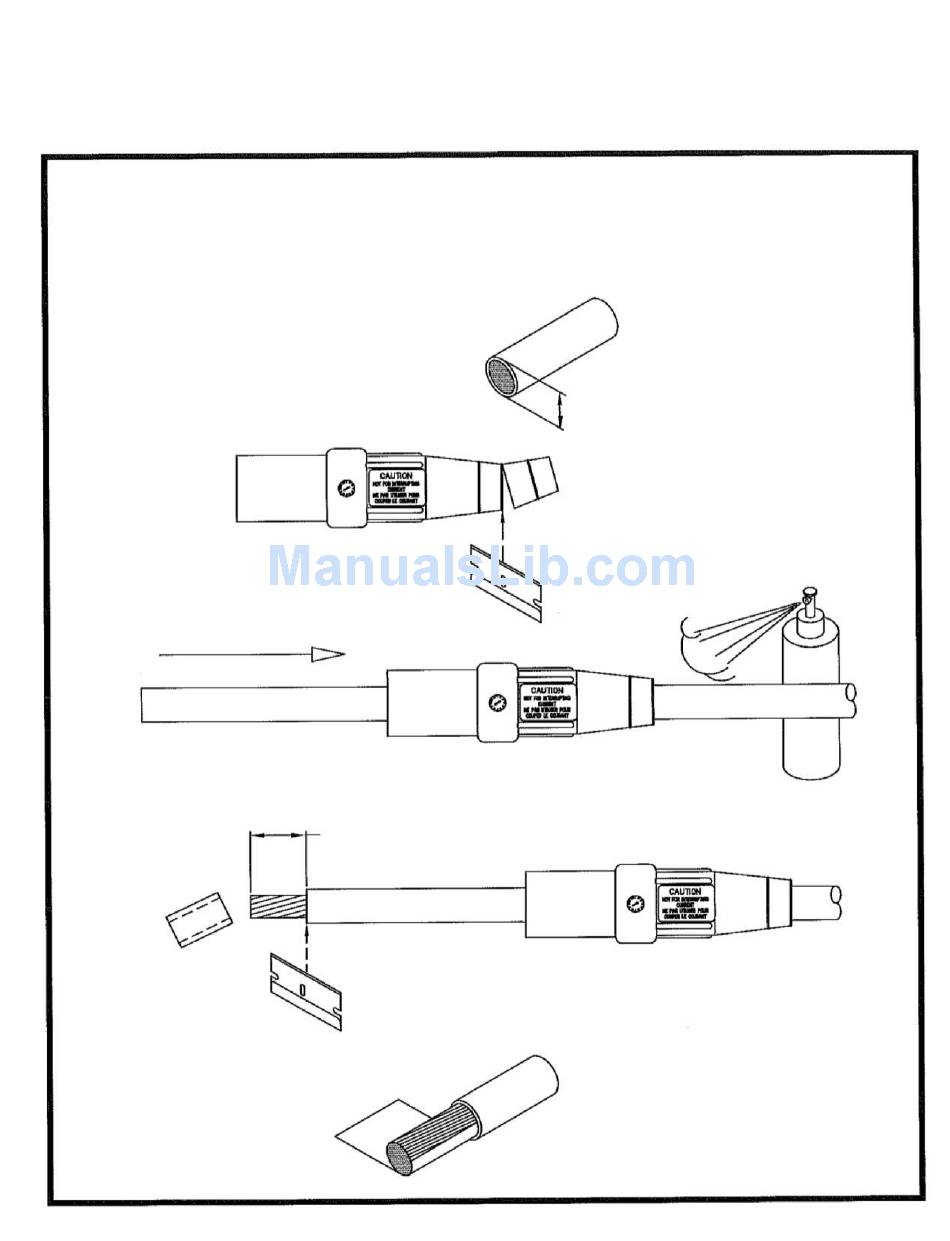

1. MEASURE CABLE JACKET.
2. CUT SLEEVE TO MATCH.
3. SLIDE ONTO CABLE.
4. REMOVE JACKET.
5. WRAP COPPER SHIM.
cam -lok
ASSEMBLY INSTRUCTIONS
Series E1016 & E1018
1–5/8", DOUBLE SET SCREW CONTACTS
1–1/8", CRIMP & SINGLE SET SCREW CONTACTS
®
LUBRICANT
NOTE: USE TWO SHIMS FOR
#2–1/0 CABLE, AND ONE
SHIM FOR 2/0–4/0 CABLE.
EB 9
Page 1

Advertisement

loading
Need help?

Need help?

Do you have a question about the cam-lok E1016 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Crouse-Hinds cam-lok E1016 Series

  • Page 1 ® cam -lok EB 9 ASSEMBLY INSTRUCTIONS Series E1016 & E1018 Page 1 NOTE: USE COPPER (CU) CONDUCTORS ONLY. 1. MEASURE CABLE JACKET. 2. CUT SLEEVE TO MATCH. LUBRICANT 3. SLIDE ONTO CABLE. 4. REMOVE JACKET. 1–5/8”, DOUBLE SET SCREW CONTACTS 1–1/8”, CRIMP &...
  • Page 2 ® cam -lok EB 9 ASSEMBLY INSTRUCTIONS Series E1016 & E1018 Page 2 .375 6. WRAP STRAIN RELIEF WIRE. TRIM FLUSH ONE WRAP BEND THEN TWIST SNUG 7. INSERT INTO CONTACT. STRAIN RELIEF OPPOSITE SETSCREW(S). 8A. TIGHTEN SETSCREW(S). 7/32” HEX WRENCH CABLE TORQUE SIZE...
  • Page 3 ® cam -lok EB 9 ASSEMBLY INSTRUCTIONS Series E1016 & E1018 Page 3 10. LINE UP PIN WITH ARROW. 11. PUSH SLEEVE OVER CONTACT. COMALONG OR CONTACT A200020–3 MALE CLAMPED IN VISE. COMALONGS: A200020–4 FEMALE 12. PIN MUST POP INTO POCKET. RUBBER SLEEVE HARD PLASTIC RING LIFT LIP OVER PIN WITH SCREW DRIVER.
  • Page 4 ® cam -lok EB 9 ASSEMBLY INSTRUCTIONS Page 4 Series E1016 & E1018 SLEEVE REMOVAL PROCEDURE 1. MATE WITH COMALONG OR CONTACT. A200020–3 MALE COMALONGS: A200020–4 FEMALE COMALONG OR CONTACT CLAMPED IN VISE. 2. INSERT 1/4” WIDE SCREW-DRIVER INTO KEYWAY. PIN IN POCKET A100632 3.
  • Page 5 Chemtrend, Inc. 1445 West McPherson Park Drive Howell, Michigan 48844–0860 Their part number is CT–39F. Eaton.com/recycling Crouse-Hinds Molded Products UNITED STATES: 4758 Washington Street • LaGrange, North Carolina 28551 Phone (252) 566–3014 • FSCM–90129 • FAX (252) 566–9337 Crouse-Hinds CANADA: Crouse-Hinds Canada.
  • Page 6: Instructions De Montage

    ® cam -lok EB 9 INSTRUCTIONS DE MONTAGE Page 1 Séries E1016 et E1018 REMARQUE : UTILISER DES CONDUCTEURS EN CUIVRE (CU) SEULEMENT. (CU) SEULEMENT. 1. MESURER LA GAINE DU CÂBLE. 2. COUPER LE MANCHON AU BON DIAMÈTRE. LUBRIFIANT 3. FAIRE GLISSER SUR LE CÂBLE. 4.
  • Page 7 ® cam -lok EB 9 INSTRUCTIONS DE MONTAGE Séries E1016 et E1018 Page 2 0,375 6. ENROULER UN FIL ANTITRACTION. COUPER DE NIVEAU UN TOUR, PUIS REPLIER TORSADER SERRÉ 7. INSÉRER DANS LE CONTACT. ANTITRACTION OPPOSÉE AU(X) VIS DE PRESSION. 8A.
  • Page 8 ® cam -lok EB 9 INSTRUCTIONS DE MONTAGE Séries E1016 et E1018 Page 3 10. ALIGNER LA GOUPILLE AVEC LA FLÈCHE. 11. POUSSER LE MANCHON SUR LE CONTACT. COM-A-LONG OU CONTACT A200020–3 MÂLE FIXÉ DANS UN ÉTAU. COM-A-LONG : A200020–4 FEMELLE 12.
  • Page 9 ® cam -lok EB 9 INSTRUCTIONS DE MONTAGE Séries E1016 et E1018 Page 4 PROCÉDURE DE RETRAIT DU MANCHON 1. APPARIER AVEC UN COM-A-LONG OU UN CONTACT. A200020–3 MÂLE COM-A-LONG : A200020–4 FEMELLE COM-A-LONG OU CONTACT FIXÉ DANS UN ÉTAU. 2.
  • Page 10 Chemtrend, Inc. 1445 West McPherson Park Drive Howell, Michigan 48844–0860 Son numéro de pièce est CT–39F. Eaton.com/recycling Crouse-Hinds Molded Products ÉTATS-UNIS 4758 Washington Street • LaGrange, North Carolina 28551 Téléphone : (252) 566–3014 • FSCM–90129 • Télécopieur : (252) 566–9337 Crouse-Hinds CANADA Crouse-Hinds Canada.
