Yamaha RX-A840 Easy Setup Manual

English
AV Receiver/Receptor AV
RX-A840/RX-A740
© 2014 Yamaha Corporation
Easy Setup Guide/Guía de configuración sencilla Printed in Malaysia ZK77200-1

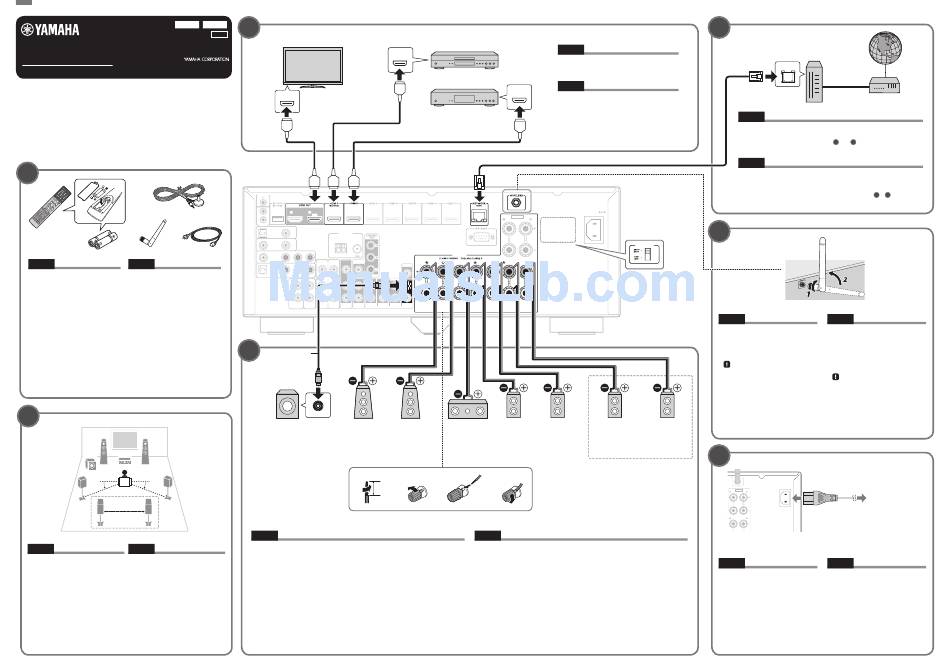

This document explains basic connections and unit settings.
For more information about this product, refer to the Owner's Manual included on the supplied
CD-ROM.
The latest Owner's Manual can be downloaded from the following website.
http://download.yamaha.com/
Este documento describe las conexiones básicas y la configuración de la unidad.
Para obtener más información sobre este producto, consulte el Manual de Instrucciones que
se incluye en el CD-ROM suministrado.
Puede descargar el Manual de Instrucciones más reciente en el siguiente sitio Web.
http://download.yamaha.com/
1
3
1
4 5
2
English Español
Accessories used with this Accesorios empleados con
document este documento
1 Remote control 1 Mando a distancia
2 Batteries (AAA, R03, UM-4) (x2) 2 Pilas (AAA, R03, UM-4) (x2)
3 YPAO microphone 3 Micrófono YPAO
4 Wireless antenna 4 Antena inalámbrica
5 Power cable 5 Cable de alimentación
The supplied power cable varies El cable de alimentación suministrado
depending on the region of purchase. varía según la región en la que se realice
la compra.
The following cables (not supplied) are
Se requieren los siguientes cables (no
required to build the system described
suministrados) para crear el sistema
in this document.
descrito en este documento.
• Speaker cables (depending on the
• Cables de altavoz (dependiendo del
number of speakers)
número de altavoces)
• Audio pin cable (x1)
• Cable de audio con patillas (x1)
• HDMI cables (x3)
• Cables HDMI (x3)
• Network cable
• Cable de red
2
1
2
9 3
4 5
10° to 30° 10° to 30°
De 10° a 30° De 10° a 30°
0.3 m (1 ft) or more *
0,3 m o más
6 7
English Español
Placing speakers Colocación de los altavoces
Set up the speakers in the room using Configure los altavoces en la sala
the diagram as a reference. utilizando el diagrama como referencia.
1 Front speaker (L) 1 Altavoz delantero (Izq.)
2 Front speaker (R) 2 Altavoz delantero (Der.)
3 Center speaker 3 Altavoz central
4 Surround speaker (L) 4 Altavoz surround (Izq.)
5 Surround speaker (R) 5 Altavoz surround (Der.)
6 Surround back speaker (L)* 6 Altavoz surround trasero (Izq.)*
7 Surround back speaker (R)* 7 Altavoz surround trasero (Der.)*
9 Subwoofer 9 Subgraves
* For 7.1-channel system * Para sistema de 7.1 canales
4
Español
RGL TV
TV
HDMI
HDMI input
Entrada HDMI
HDMI
The unit
La unidad
HDMI HDMI HDMI
TRIGGER OUT
12V 0.1A
IN
2 2 1
ARC
OUT
REMOTE
OPTICAL VIDEO
(TV) ANTENNA
AV4 (RADIO)
COAXIAL FM
AV3
Y P P
B R
AV2 VIDEO VIDEO
OPTICAL
AV 1 COMPONENT VIDEO MONITOR OUT
ZONE 2
FRONT SURROUND
AUDIO 1 AUDIO 2 AV 5 AV 6
AV OUT ZONE OUT PRE OUT
3
Audio pin cable
Cable de audio con
patillas
Subwoofer
Altavoz de subgraves
9
2
Use a subwoofer equipped Front speaker (R)
with built-in amplifier.
Altavoz delantero (Der.)
Utilice un altavoz de
subgraves con un amplificador
incorporado.
1
10 mm
10 mm
English
Connecting speakers/subwoofer
• U.S.A. and Canada models only
When connecting 6-ohm speakers, set the unit's speaker impedance to "6 Ω MIN".
For details, see "Setting the speaker impedance" in the Owner's Manual.
• Before connecting the speakers, remove the unit's power cable from the AC wall outlet and
turn off the subwoofer.
• Ensure that the core wires of the speaker cable do not touch one another or come into
contact with the unit's metal parts. Doing so may damage the unit or the speakers. If the
speaker cables short circuit, "Check SP Wires" will appear on the front display when the unit
is turned on.
HDMI output
BD/DVD player
Salida HDMI
Reproductor BD/DVD
English
HDMI
Connecting external devices
HDMI output
Salida HDMI
Español
HDMI
HDMI
Conexión de los dispositivos
externos
Satellite/cable set top box
Reproductor digital
multimedia por cable/satélite
HDMI
EXTRA SP
ZONE2/F.PRESENCE
SPEAKERS
FRONT CENTER SURROUND SURROUND BACK/BI-AMP
CENTER
SINGLE SINGLE
1
2
SUR. BACK SUBWOOFER
3 5 4
1
Front speaker (L) Center speaker Surround Surround
speaker (R) speaker (L)
Altavoz delantero (Izq.) Altavoz central
Altavoz Altavoz
surround (Der.) surround (Izq.)
2 3 4
Español
Conexión de los altavoces y el subgraves
• Únicamente modelos de EE. UU. y Canadá
Si conecta altavoces de 6 Ω, ajuste la impedancia de los altavoces de la unidad en "6 Ω MIN".
Para ver más detalles, consulte "Ajuste de la impedancia de los altavoces" en el Manual de
Instrucciones.
• Antes de conectar los altavoces, retire el cable de alimentación de la unidad de la toma de
CA y apague el altavoz de subgraves.
• Asegúrese de que los hilos del núcleo del cable de altavoz no se tocan entre sí o de que no
entran en contacto con las partes metálicas de la unidad. Esto puede dañar la unidad o los
altavoces. Si se produce un cortocircuito en los cables de los altavoces, aparecerá "Check
SP Wires" en el visor delantero cuando se enciende la unidad.
5
Network cable
Cable de red
English
Connecting a router for wired network connection
This procedure is unnecessary if the unit will be used with a wireless network
connection. Instead, perform procedures
Español
Conexión de un enrutador para conexión de red con
cable
Este procedimiento es innecesario si la unidad se va a utilizar con una conexión
de red inalámbrica. En su lugar, realice los procedimientos
6
VOLTAGE SELECTOR
VOLTAGE SELECTOR
(General model only)
(Solo el modelo general)
* The shape and location of the
jacks may differ depending on
the model of the unit.
English
* La forma y la ubicación de las
Connecting the wireless
tomas puede variar en función
antenna
del modelo de la unidad.
1.
Rotate the antenna clockwise.
2.
Stand the antenna up straight.
• Do not connect the antenna other than the
supplied one.
• Do not apply excessive force on the
antenna. Doing so may damage it.
• When packing the unit, remove the antenna
to prevent damage.
7 6
Surround back Surround back
speaker (R) speaker (L)
Altavoz surround Altavoz surround
7
trasero (Der.) trasero (Izq.)
For 7.1-channel system.
Para sistema de 7.1 canales
WIRELESS
EXTRA SP
ZONE2/F.PRESENCE
SURROUND BACK/BI-AMP
SINGLE
English
Connecting the power cable to
an AC wall outlet
Before connecting the power cable
(General model only).
Set the switch position of VOLTAGE
SELECTOR according to your local voltage.
Voltages are
AC 110–120/220–240 V, 50/60 Hz.
Internet
Router
Internet
Enrutador
LAN
Modem
Módem
6 and 10 .
6 y 10 .
Español
Conexión de la antena
inalámbrica
1.
Gire la antena en el sentido de
las agujas del reloj.
2.
Coloque la antena en posición
vertical.
• Conecte únicamente la antena
suministrada.
• No ejerza fuerza excesiva en la antena.
Podría dañarla.
• Al embalar la unidad, retire la antena para
evitar daños.
AC IN
To an AC wall outlet
A una toma de CA
Español
Conexión del cable de
alimentación a una toma de CA
Antes de conectar el cable de
alimentación (solo el modelo general).
Ajuste la posición del conmutador VOLTAGE
SELECTOR según su tensión local.
Las tensiones son
110–120/220–240 V CA, 50/60 Hz.
