Spektrum SPMBT1000 Instruction Manual

Transmitter/Receiver BlE programming Module
Instruction Manual | Bedienungsanleitung | Manuel d'utilisation | Manuale di istruzioni
ENGLISH
NOTICE
WaRNINg: Read the ENTIRE instruction manual to
All instructions, warranties and other collateral documents become familiar with the features of the product before
are subject to change at the sole discretion of Horizon operating. Failure to operate the product correctly can
Hobby, LLC. For up-to-date product literature, visit result in damage to the product, personal property and
horizonhobby.com and click on the support tab for this cause serious injury.
product.
This is a sophisticated hobby product. It must be
operated with caution and common sense and requires
MEaNINg Of SpECIal laNguagE
some basic mechanical ability. Failure to operate this
The following terms are used throughout the product
Product in a safe and responsible manner could result
literature to indicate various levels of potential harm when
in injury or damage to the product or other property.
operating this product:
This product is not intended for use by children without
NOTICE: Procedures, which if not properly followed,
direct adult supervision. Do not attempt disassembly,
create a possibility of physical property damage AND a
use with incompatible components or augment product
little or no possibility of injury. in any way without the approval of Horizon Hobby, LLC.
This manual contains instructions for safety, operation
CauTION: Procedures, which if not properly followed,
and maintenance. It is essential to read and follow all
create the probability of physical property damage AND a
the instructions and warnings in the manual, prior to
possibility of serious injury.
assembly, setup or use, in order to operate correctly and
WaRNINg: Procedures, which if not properly followed,
avoid damage or serious injury.
create the probability of property damage, collateral
damage, and serious injury OR create a high probability age Recommendation: Not for children under 14
of superficial injury.
years. This is not a toy.
Spektrum WireleSS dongle (SpmWS1000)
The Spektrum™ BLE Programming Module is designed to plug directly into any AS3X /SAFE
® ®
transmitter. The BLE Programming Module allows programming adjustable parameters through Spektrum developed
mobile apps, eliminating the need for cables with Bluetooth ® functionality.
TIp: Please consult your Mobile device manual for Bluetooth pairing procedures.
key FeatureS: SpeCS:
• Eliminates cables for programming and setup ease Input Voltage: 3.5-9.6V
• Small size-can remain onboard Max Range: 25-30ft
• Auto connect/disconnect Compatibility: iOS 5 or later, Android 5.1 or later
• iOS and Android compatible
aS3X/SaFe StaBility SyStem module inStallation
1. Download and install the Spektrum AS3X Programming App to
your mobile device and make sure BlueTooth is turned on.

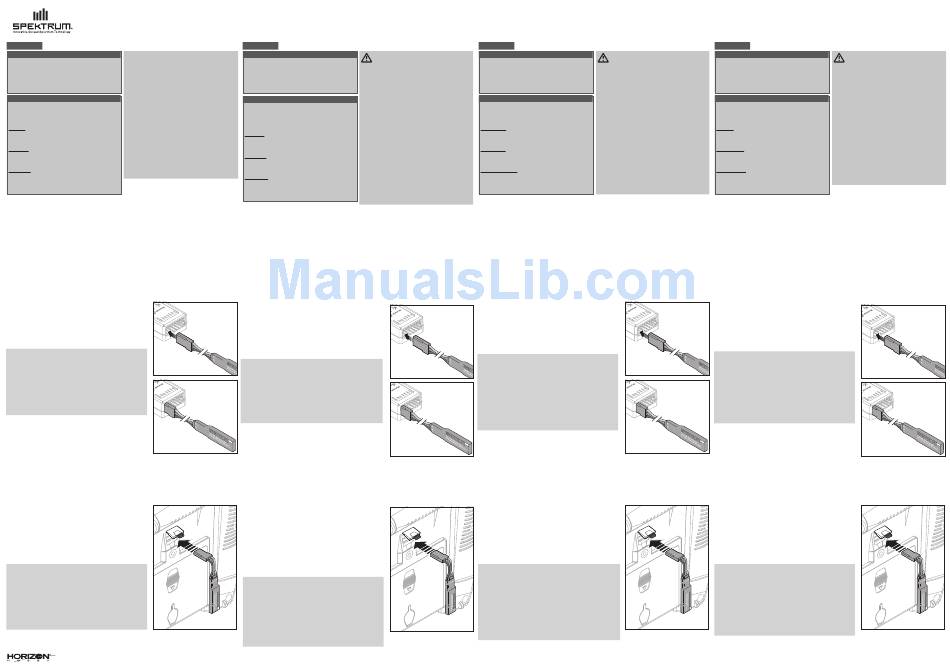

2. Directly mount the BLE Programming Module to the BIND/DATA*
port of an AS3X/SAFE receiver.
3. Power up the receiver.
4. The LED on the Programming Module will flash for up to 45
seconds when it is ready to pair.
android Systems
a. Pair the Programming Module to a mobile device by opening
Bluetooth Settings and selecting the Horizon BLE from the
list of devices.
b. The first time you pair the BLE Programming
Module you will need to enter the pairing code 012345 into the
Bluetooth settings.
iOS Systems
a. Open the AS3X Programming App.
b. Push the large BlueTooth symbol on the main dashboard to connect.
5. Once paired, the LED on the Programming Module will stay solid.
* Use the DATA/PROG port on AS3X/SAFE Stability System module
ConneCting/diSConneCting
• Once paired with the mobile device, connect by pressing the large BlueTooth symbol on the main dashboard.
• If there is no activity for 45 seconds between the connected device and the BLE Programming Module, it will auto
disconnect and the LED will turn off.
programmaBle tranSmitter inStallation
1. Download and install the Spektrum DXe Programming App to your
mobile device and make sure BlueTooth is turned on.
IMpORTaNT: The DXe transmitter must be updated to version 1.6 or
above to be comparable with the BLE device.
2. Directly mount the BLE Programming Module to the DATA port on
the back of the DXe.
3. Power up the transmitter.
4. The LED on the Programming Module will flash when it is ready
to pair.
android Systems
a. Pair the Programming Module to a mobile device by opening
Bluetooth Settings and selecting the Horizon BLE from the list
of devices.
b. The first time you pair the BLE Programming
Module you will need to enter the pairing code 012345 into the
Bluetooth settings.
iOS Systems
a. Open the AS3X Programming App.
b. Push the large BlueTooth symbol on the main dashboard to connect.
5. Once paired, the LED on the Programming Module will stay solid.
DEUTSCH
HINWEIS
Alle Anweisungen, Garantien und anderen zugehörigen
Dokumente können im eigenen Ermessen von Horizon Produktfunktionen vertraut zu machen. Wird das Produkt nicht
Hobby, LLC jederzeit geändert werden. Die aktuelle korrekt betrieben, kann dies zu Schäden am Produkt oder
Produktliteratur finden Sie auf horizonhobby.com unter der persönlichem Eigentum führen oder schwere Verletzungen
Registerkarte „Support" für das betreffende Produkt. verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit
SpEzIEllE BEdEuTuNgEN
Vorsicht und gesundem Menschenverstand betrieben werden
Die folgenden Begriffe werden in der gesamten
und benötigt gewisse mechanische Grundfähigkeiten. Wird
Produktliteratur verwendet, um auf unterschiedlich
dieses Produkt nicht auf eine sichere und verantwortungsvolle
hohe Gefahrenrisiken beim Betrieb dieses Produkts
Weise betrieben, kann dies zu Verletzungen oder Schäden
hinzuweisen:
am Produkt oder anderen Sachwerten führen. Dieses Produkt
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt
eignet sich nicht für die Verwendung durch Kinder ohne direkte
werden, können sich möglicherweise Sachschäden UND Überwachung eines Erwachsenen. Versuchen Sie nicht ohne
geringe oder keine Gefahr von Verletzungen ergeben.
Genehmigung durch Horizon Hobby, LLC, das Produkt zu
zerlegen, es mit inkompatiblen Komponenten zu verwenden
aCHTuNg: Wenn diese Verfahren nicht korrekt befolgt
oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung
werden, ergeben sich wahrscheinlich Sachschäden UND
enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es
die Gefahr von schweren Verletzungen.
ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder
WaRNuNg: Wenn diese Verfahren nicht korrekt befolgt
Verwendung alle Anweisungen und Warnhinweise im Handbuch
werden, ergeben sich wahrscheinlich Sachschäden,
zu lesen und zu befolgen, damit es bestimmungsgemäß
Kollateralschäden und schwere Verletzungen ODER mit
betrieben werden kann und Schäden oder schwere
hoher Wahrscheinlichkeit oberflächliche Verletzungen.
Verletzungen vermieden werden.
Nicht geeignet für Kinder unter 14 Jahren. dies ist
kein Spielzeug.
Spektrum Ble programmiermodul (SpmBt1000)
Das Spektrum BLE Programming Module ist konzipiert für die Verbindung zu jeglichem AS3X/SAFE Empfänger bzw. DXe
Receiver and the DXe
Sender. Das BLE Programming Module ermöglicht die Programmierung von einstellbaren Parametern mittels mobiler
Apps, die von Spektrum entwickelt wurden. Damit ist es nicht notwendig, Kabeln mit Bluetooth-Funktion zu verwenden.
TIpp: bitte lesen Sie die Bedienungsanleitung Ihres Mobilgerätes, um Anweisungen über die Bluetooth-Verbindung zu finden.
key FeatureS: SpeziFikationen:
• Keine Kabeln zum Programmieren und zum Eingangsspannung: 3.5 - 9.6 V
Einrichten notwendig Max. Reichweite: 25-30ft
• Kleine Abmessungen - kann Onboard gesteckt bleiben Compatibility: iOS 5 oder höher, Android 5.1 oder höher
• Auto Anschluss Funktion
• iOS und Android kompatibel
inStallation auF aS3X/SaFe StaBility SyStemmodul
1. Laden Sie die Spektrum AS3X Programmierungsapp herunter
und installieren Sie sie auf Ihr Mobilgerät. Stellen Sie sicher, dass
die Bluetooth-Funktion aktiviert ist.
2. Stecken Sie das BLE Programmiermodul in den BIND/DATA* Port
des AS3X/ SAFE Empfängers.
3. Schalten Sie den Empfänger ein.
4. Die LED auf dem Programmiermodul blinkt wenn es bereit zur
Verbindung ist.
android Systems
a. Verbinden Sie das Programmiermodul über Bluetooth an ein mo-
biles Gerät oder einem PC. Öffnen Sie die Bluetooth Einstellungen
und wählen HORIZON BLE aus der Liste.
a. Bei der ersten Verbindung müssen Sie den Verbindungscode
012345 in dem Einstellungsmenü eingeben.
iOS-Betriebssysteme
a. Öffnen Sie die AS3X Programmierungsapp.
b. Ziehen Sie das Bluetooth-Symbol ins Haupt-Dashboard, um die
Verbindung herzustellen.
5. Nach der Verbindung leuchtet die LED auf dem
Programmierungsmodul auf.
*Verwenden Sie den DATA/PROG Port auf dem AS3X/SAFE Stabilitäts System
Modul.
VerBindungS-/trennung
• Once paired with the mobile device, connect by pressing the large BlueTooth symbol on the main dashboard.
• Erfolgt für 45 Sekunden keine Aktivität zwischen dem angeschlossenen Gerät und dem BLE Programmiermodul
trennt es sich automatisch und die LED erlischt.
inStallation deS programmierBaren SenderS
1. Laden Sie die Spektrum DXe Programmierungsapp herunter und
installieren Sie sie auf Ihrem Mobilgerät. Stellen Sie sicher, dass
die Bluetooth-Funktion ist aktiviert.
WICHTIg: der DXe Sender muss zu Version 1.6 oder höher aktualisiert
werden, damit er mit dem BLE-Gerät kompatibel ist.
2. Stecken Sie das Programmiermodul mit der Verlängerung direkt
in die Buchse an der Rückseite der DXe oder eines anderen
programmierbaren Senders.
3. Schalten Sie den Sender ein.
4. Die LED auf dem Programmiermodul blinkt wenn er bereit zur
Verbindung ist.
android Systems
a. Verbinden Sie das Programmiermodul über Bluetooth an ein mo-
biles Gerät oder einem PC. Öffnen Sie die Bluetooth Einstellungen
und wählen HORIZON BLE aus der Liste.
a. Bei der ersten Verbindung müssen Sie den Verbindungscode
012345 in dem Einstellungsmenü eingeben.
iOS-Betriebssysteme
a. Öffnen Sie die AS3X Programmierungsapp
b. Ziehen Sie das Bluetooth-Symbol ins Haupt-Dashboard, um die
Verbindung herzustellen.
5. Nach der Verbindung leuchtet die LED auf dem Programmier-
ungsmodul auf.
FRANçAIS
REMaRQuE
WaRNuNg: Lesen Sie die GESAMTE
Bedienungsanleitung, um sich vor dem Betrieb mit den La totalité des instructions, garanties et autres documents
est sujette à modification à la seule discrétion d'Horizon
Hobby, LLC. Pour obtenir la documentation à jour, rendez-
vous sur le site horizonhobby.com et cliquez sur l'onglet
de support de ce produit.
SIgNIfICaTION dE CERTaINS TERMES SpéCIfIQuES
Les termes suivants sont utilisés dans l'ensemble du
manuel pour indiquer différents niveaux de danger lors de
l'utilisation de ce produit:
REMaRQuE: Procédures qui, si elles ne sont pas suivies
correctement, peuvent entraîner des dégâts matériels ET
éventuellement un faible risque de blessures.
aTTENTION: Procédures qui, si elles ne sont pas suivies
correctement, peuvent entraîner des dégâts matériels ET
des blessures graves.
aVERTISSEMENT: Procédures qui, si elles ne sont
pas suivies correctement, peuvent entraîner des dégâts
matériels et des blessures graves OU engendrer une
probabilité élevée de blessure superficielle.
module de programmation Spektrum (SpmBt1000)
Le module de programmation BLE de Spektrum est conçu pour être branché directement sur n'importe quel récepteur
AS3X/SAFE et l'émetteur DXe. Le module de programmation BLE permet de programmer des paramètres réglables avec
les applications Spektrum, éliminant ainsi le besoin de câbles grâce à la fonctionnalité Bluetooth.
CONSEIl: Veuillez consulter le manuel de votre appareil mobile pour obtenir les instructions de jumelage Bluetooth.
CaraCtÉriStiqueS gÉnÉraleS:
• Élimine les câbles pour la programmation et
simplifie le réglage
• Module compact qui reste en place
• Connexion/déconnexion automatique
• Compatible iOS et Android
inStallation aVeC leS SyStÈmeS de StaBilitÉ aS3X/SaFe
1. Téléchargez l'application de programmation AS3X Spektrum sur
votre appareil mobile et assurez-vous que le BlueTooth est bien
activé.
2. Branchez directement le module de programmation BLE sur le port
BIND/DATA* du récepteur AS3X/SAFE.
3. Mettez le récepteur sous tension.
4. La DEL du module de programmation clignotera lorsqu'il est prêt
à être jumelé.
android Systems
a. Jumelez le module de programmation à votre appareil mobile
ou votre ordinateur en ouvrant les Paramètres Bluetooth et en
sélectionnant
Horizon BLE dans la liste des appareils.
a. La première fois que vous jumelez le module de programmation
BLE, vous devrez entrer le code de jumelage 012345 dans les
paramètres BLE.
Systèmes iOS
a. Ouvrez l'application de programmation AS3X.
b. Appuyez sur le grand symbole BlueTooth du tableau de bord princi-
pal pour vous connecter.
5. Une fois jumelé, la DEL du module de programmation restera fixe.
*Utilisez la port DATA/PROG avec le système de stabilité AS3X/SAFE.
ConneXion/dÉConneXion
• Une fois jumelé à votre appareil mobile, effectuez la connexion en appuyant sur le grand symbole BlueTooth du
tableau de bord principal.
• S'il n'y a pas d'activité entre l'appareil connecté et le module de programmation BLE pendant 45 secondes, il se
déconnectera automatiquement et la DEL s'étreindra.
inStallation aVeC un Émetteur programmaBle
1. Téléchargez l'application de programmation AS3X Spektrum sur votre
appareil mobile et assurez-vous que le BlueTooth est bien activé.
IMpORTaNT: L'émetteur DXe doit être mis à jour avec la version 1.6 ou
supérieure pour être compatible avec l'appareil BLE.
2. Branchez directement le module de programmation BLE sur le port
DATA situé à l'arrière de votre DXe ou les autres émetteurs.
3. Mettez votre modèle sous tension.
4. La DEL du module de programmation clignotera lorsqu'il est prêt
à être jumelé.
android Systems
a. Jumelez le module de programmation à votre appareil mobile
ou votre ordinateur en ouvrant les Paramètres Bluetooth et en
sélectionnant
Horizon BLE dans la liste des appareils.
a. La première fois que vous jumelez le module de programmation
BLE, vous devrez entrer le code de jumelage 012345 dans les
paramètres BLE.
Systèmes iOS
a. Ouvrez l'application de programmation AS3X.
b. Appuyez sur le grand symbole BlueTooth du tableau de bord principal
pour vous connecter.
5. Une fois jumelé, la DEL du module de programmation restera fixe.
ITALIANO
aVVISO
aVERTISSEMENT: Lisez la TOTALITÉ du manuel
d'utilisation afin de vous familiariser avec les Tutte le istruzioni, le garanzie e gli altri documenti pertinenti
caractéristiques du produit avant de le faire fonctionner. Une sono soggetti a cambiamenti a totale discrezione di Horizon
utilisation incorrecte du produit peut entraîner sa détérioration, Hobby, LLC. Per una documentazione aggiornata sul
ainsi que des risques de dégâts matériels, voire de blessures prodotto, visitare il sito horizonhobby.com e fare clic sulla
graves. sezione Support del prodotto.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé
TERMINOlOgIa
avec prudence et bon sens et requiert des aptitudes de base
Nella documentazione relativa al prodotto vengono
en mécanique. Toute utilisation irresponsable de ce produit ne
utilizzati i seguenti termini per indicare i vari livelli di
respectant pas les principes de sécurité peut provoquer des
pericolo potenziale durante l'uso del prodotto:
blessures, entraîner des dégâts matériels et endommager
aVVISO: indica procedure che, se non debitamente
le produit. Ce produit n'est pas destiné à être utilisé par des
seguite, possono determinare il rischio di danni alle cose E
enfants sans la surveillance directe d'un adulte. N'essayez
pas de démonter le produit, de l'utiliser avec des composants il rischio minimo o nullo di lesioni alle persone.
incompatibles ou d'en améliorer les performances sans l'accord
aTTENzIONE: indica procedure che, se non debitamente
d'Horizon Hobby, LLC. Ce manuel comporte des instructions
seguite, determinano il rischio di danni alle cose E di gravi
relatives à la sécurité, au fonctionnement et à l'entretien. Il
lesioni alle persone.
est capital de lire et de respecter la totalité des instructions et
aVVERTENza: indica procedure che, se non debitamente
avertissements du manuel avant l'assemblage, le réglage et
seguite, determinano il rischio di danni alle cose, danni
l'utilisation, ceci afin de manipuler correctement l'appareil et
collaterali e gravi lesioni alle persone O il rischio elevato di
d'éviter tout dégât matériel ou toute blessure grave.
lesioni superficiali alle persone.
14 ans et plus. Ceci n'est pas un jouet.
Spektrum Ble modulo di programmazione (SpmBt1000)
Il modulo di programmazione Spektrum BLE è progettato per essere collegato direttamente a ogni ricevente AS3X/SAFE e
trasmittente DXe. Consente di programmare parametri regolabili tramite app mobili sviluppate da Spektrum, eliminando
così la necessità di usare cavi con funzionalità Bluetooth.
CONSIglIO: consultare il manuale del dispositivo mobile per trovare le istruzioni per la connessione Bluetooth.
CaratteriStiChe:
• Facilita la programmazione e l'impostazione senza
CaraCtÉriStiqueS teChniqueS:
necessità di cavi
Tension d'alimentation: de 3,5 à 9,6V
• Può restare attaccato per via delle piccole
Portée: 7-9 m
dimensioni
Compatibilité: iOS 5 ou supérieure, Android 5.1 ou
• Connessione/sconnessione automatica
supérieure
• Compatibile con iOS e Android
inStallazione Sul modulo di StaBilitÀ aS3X/SaFe
1. Scaricare e installare l'app di programmazione Spektrum AS3X sul
dispositivo mobile e accertarsi che la funzione Bluetooth sia attivata.
2. Installare il modulo di programmazione BLE direttamente nella
porta BIND/DATA* della ricevente AS3X/SAFE.
3. Accendere la ricevente.
4. Il LED del modulo di programmazione lampeggerà quando sarà
pronto per la connessione.
android Systems
a. Connettere il modulo di programmazione con un dispositivo
mobile o PC, aprendo le Impostazioni Bluetooth e selezionando
Horizon BLE dall'elenco dispositivi.
a. Alla prima connessione del modulo di programmazione BLE
bisognerà inserire il codice di connessione 012345 nelle
impostazioni Bluetooth.
Sistemi iOS
a. Aprire l'app di programmazione AS3X.
b. Trascinare il simbolo Bluetooth sulla pagina principale per la
connessione.
5. Dopo la connessione il LED sul modulo di programmazione
rimarrà fisso.
* Utilizzare la porta DATA/PROG sul modulo del sistema di stabilizzazione
AS3X/SAFE.
ConneSSione/diSConneSSione
• Dopo la connessione con il dispositivo mobile, collegare premendo il simbolo del Bluetooth sulla pagina principale.
• Dopo 45 secondi di inattività tra il dispositivo connesso e il modulo di programmazione BLE, il modulo si
disconnetterà in automatico e il LED si spegnerà.
inStallazione Su traSmittente programmaBile
1. Scaricare e installare l'app di programmazione Spektrum DXe sul
dispositivo mobile e accertarsi che la funzione Bluetooth sia attivata.
IMpORTaNTE: la trasmittente DXe deve essere aggiornata alla versione
1.6 o successiva per essere collegata al dispositivo BLE.
2. Installare il modulo di programmazione BLE direttamente nella porta
DATA sul retro della DXE o di un'altra trasmittente programmabile.
3. Accendere la trasmittente.
4. Il LED del modulo di programmazione lampeggerà quando sarà
pronto per la connessione.
android Systems
a. Connettere il modulo di programmazione con un dispositivo mobile
o PC, aprendo le Impostazioni Bluetooth e selezionando Horizon
BLE dall'elenco dispositivi.
a. Alla prima connessione del modulo di programmazione BLE bisog-
nerà inserire il codice di connessione 012345 nelle impostazioni
Bluetooth.
Sistemi iOS
a. Aprire l'app di programmazione AS3X
b. Trascinare il simbolo Bluetooth sulla pagina principale per il col-
legamento.
5. Dopo il collegamento il LED sul modulo di programmazione rimarrà
fisso.
SpMBT1000
aVVERTENza: leggere TUTTO il manuale di
istruzioni e familiarizzare con le caratteristiche del
prodotto prima di farlo funzionare. Un uso improprio del
prodotto può causare danni al prodotto stesso e alle altre
cose e gravi lesioni alle persone.
Questo è un prodotto sofisticato per appassionati. Deve
essere azionato in maniera attenta e responsabile e richiede
alcune conoscenze basilari di meccanica. L'uso improprio
o irresponsabile di questo prodotto può causare lesioni alle
persone e danni al prodotto stesso o alle altre cose. Questo
prodotto non deve essere utilizzato dai bambini senza la
diretta supervisione di un adulto. Non usare componenti
non compatibili o alterare il prodotto in nessuna maniera
al di fuori delle istruzioni fornite da Horizon Hobby LLC.
Questo manuale contiene le istruzioni per la sicurezza, l'uso
e la manutenzione del prodotto. È fondamentale leggere
e seguire tutte le istruzioni e le avvertenze del manuale
prima di montare, impostare o utilizzare il prodotto, al fine
di utilizzarlo correttamente e di evitare di causare danni alle
cose o gravi lesioni alle persone.
almeno 14 anni. Non è un giocattolo.
SpeCiFiChe:
Tensione d'ingresso: 3,5-9,6V
Portata massima: 7-9 m
Compatibilità: iOS 5 o successivi, Android 5.1 o
successivi
