Watts Industries MILUX User Manual

GB
OVERVIEW

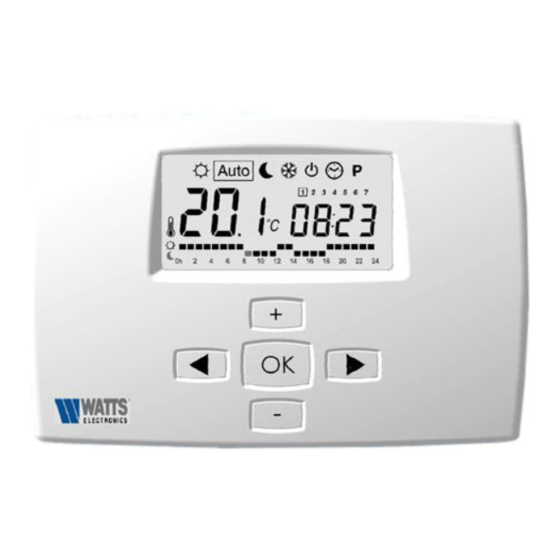

The MILUX Chrono-thermostat is a programmable digital thermostat able to control and regulate directly
your central heating (Electric, Gas, Oil) or cooling system.
It's weekly programmable function enables power savings according to your every day life.
F
EATURES
• •
7 days program ( except for daily version) Select HOT or COLD operation
• •
9 Built-in programs Easy wiring (2 conductor wire)
•
4 User programs
•
Keypad lock function (child safety)
•
Program graphic display
• • Battery powered to prevent loss of program
Room temperature and Time display
and time during power cuts
•
Comfort / Reduced / Anti-freeze temperatures
•
• Battery weakness monitoring
Temporary temperature override
•
Battery replacement without loss of program
• Automatic or Manual operation
•
• Reset function
Holiday function
T ECHNICAL CHARACTERISTICS
Measured temperature precision 0.1°C (or 0.2°F)
Set temperature precision 0.5°C (or 0.5°F)
Set temperature range in comfort & reduced : 5°C – 35°C (or 41°F – 95°F)
in anti-freeze : 0,5°C – 10°C (or 33°F – 50°F)
Regulation characteristics - regulation speed: 7.5 cycle per hour (8 minutes cycle)
- regulation band: 2°K of proportional band (adjusted power)
Driving element 8A RELAY (with heater and cooling devices contacts)
Connection 3 points screw connector on the rear part of the box
Batteries 3x LR6 AA 1.5V batteries
D
IMENSIONS
I NSTALLATION & W IRING
1
Place the MILUX thermostat (A) on a plain wall away from
windows and doors and not to close to the heater.
Put the connection wires (B) thru the back hole of the rear
part. Use the screws (C) to mount the rear part on the wall.
2
Connect the wires to the connector (D).
Follow the connection diagram
3
Remove the plastic isolator on the batteries to power up the
MILUX. Then close the MILUX as explained in step 3 of
the batteries replacement (last page)
(Cooler)
4
Heater
Adjust the time and follow the Q S instructions
UICK TART
L
N
INSTRUCTIONS How to use your MILUX thermostat
Holiday function activated use keys
Operating mode MENU
to change mode
Temperature overridden
Weak Batteries
Central heating working
Week days
Temperature
Time display
use + + + + / - - - - keys to
change temperature
Graphic program
display
Room temperature displayed
Q S Short and intuitive instructions
UICK TART
With keys Slide the frame inside the top MENU to change operating mode (see Modes description)
With + + + + / - - - - keys change set temperature or adjust what is blinking on the screen.
With OK / key switch between actual room temperature and set temperature or validate an adjustment.
set clock and adjust time (use + + + + / - - - - to adjust minutes, press
First go to OK , adjust hours, OK , adjust days, OK )
Go to program menu and select built-in week program to (or edit user program to , see below)
comfort mode and adjust comfort temperature required with + + + + / - - - - keys (Default comfort temp. is 21°C)
Go to
reduced mode and adjust reduced temperature required with + + + + / - - - - keys (Default reduced temp. is 17°C)
Go to
Finally go to automatic mode. Your MILUX Chrono-thermostat is now working and follows the program.
4
M Instruction details for each mode
ODES DESCRIPTION
Manual COMFORT operating mode :
Force comfort temperature operation indefinitely or for a few hours or days (see Holiday function).
By pressing + + + + or - - - - key the comfort temperature start to blink and can be adjusted. If you wait a few
seconds the actual room temperature reappears. MILUX regulation will now follow comfort temp.
AUTOMATIC operating mode :
MILUX Chrono-thermostat will follow automatically the program according to the actual time.
By pressing + + + + or - - - - key you can override the current set temperature until the next change in the program.
segment will lit up. Use + + + + / - - - - keys to adjust the temporary required temperature.
The
At the next program change the will disappear and the program continues without any alteration.
Manual REDUCED operating mode :
Force reduced temperature operation indefinitely or for a few hours or days (see Holiday function).
By pressing + + + + or - - - - key the reduced temperature start to blink and can be adjusted. If you wait a few
seconds the actual room temperature reappears. MILUX regulation will now follow reduced temp.
Manual ANTI-FREEZE operating mode : (only for Heating systems, HOT operation selected)
Force anti-freeze operation indefinitely or for a few hours or days (see Holiday function).
By pressing + + + + or - - - - key the anti-freeze temperature starts to blink and can be adjusted. If you wait a few
seconds the actual room temperature reappears. MILUX will keep temperature above freezing.
OFF mode: Use this mode if your Heating or cooling installation needs to be turned OFF.
MILUX Chrono-thermostat will switch off the installation and then switch itself OFF (blank screen).
User programs are saved, time is kept running and battery consumption becomes very low.
Any key will wake up the MILUX. The OK / key displays the actual room temperature.
DANGER : I because the MILUX is stopped.
N THIS MODE YOUR INSTALLATION CAN FREEZE
Set CLOCK menu :
Use this menu to adjust the MILUX clock to the actual time.
use + + + + / - - - - to use + + + + / - - - - to use + + + + / - - - - to
Press Press Press
adjust minutes OK adjust hours OK adjust days OK
PROGRAM menu : By pressing + + + + or - - - - key the Program number start to blink,
and use to see the
then use + + + + / - - - - to
other days in the program
select program
Shows the daily program
OK
If you select a built-in program to and press this program will be followed in
If you select an user program to and press OK you will enter the USER PROGRAM EDITION.
USER PROGRAM EDITION : Current blinking cursor position hour
The + + + + key sets
temperature at the current blinking program hour
The - - - - key sets
temperature at the current blinking program hour
Use keys to slide the blinking cursor position in the day and modify or correct easily the program
OK OK
When the displayed day is correct press to jump to the following day. When you press on the last
day you will exit the User program edition and return to the top menu.
Now your user program will be followed if you put the MILUX in automatic operating mode .
S PECIAL FUNCTIONS Holiday / Key Lock / Hot-Cold / Reset
HOLIDAY Function : only for comfort mode, reduced mode or anti-freeze mode.
function. Then you can select with + + + + or - - - - keys the number of hours
With keys go to or the number of
days before the MILUX automatically returns to mode and continues to follow the program.
KEYPAD LOCK Function : function to prevent children from playing and changing the MILUX parameters
In , , , and operating modes you can maintain the OK key pressed and press simultaneously
on the + + + + or - - - - key to lock (
) or un-lock ( ) the keypad.
HOT/COLD operation selection : Go to , maintain the OK key pressed and press simultaneously on key
Then press + + + + to choose Hot operation ( ) or press - - - - to choose Cold operation (
).
RESET Function : Erases all user programs and sets the MILUX factory parameters by default
Go to OFF mode, maintain + + + + and – – – – keys pressed and press simultaneously on the OK key. All the segments will lit up
during a few seconds showing that the MILUX has been erased and restarted with factory defaults parameters.
Factory parameters are : 21°C 17°C 6°C all comfort HOT operation
Then re-adjust the time and follow the Q S instructions.
UICK TART
B ATTERIES REPLACEMENT How to change the batteries
1
2 3
3
To close the MILUX,
Press on then left side button and Replace the three LR6 AA 1.5V
pull the front panel to remove it. batteries with new ones Place the front panel in front of
the rear part. Insert the three
You now have access to the IMPORTANT: You have 1 minute to contacts in the connector holes.
batteries. change the batteries Then push the front panel while
keeping it parallel to the rear part.
You can help the button to click
by pressing slightly on it.
FR
PRESENTATION
Le Chrono-thermostat MILUX est un thermostat digital programmable capable de contrôler et de réguler
directement votre chauffage (Electrique, Gaz, Fuel) ou votre climatisation.
Sa programmation hebdomadaire engendre des économies d'énergie en accord avec votre vie quotidienne.
C ARACTERISTIQUES
• •
Programmation sur 7 jours (sauf version 1 jour) Sélection du système CHAUD ou FROID
• 9 Pré-programmes • Connexion facile (Câble 2 conducteurs)
•
4 programmes utilisateur
•
Verrouillage du clavier (protection enfant)
•
Affichage graphique du programme
• •
Heure et température de la pièce affichées Fonctionnement sur piles contre la perte des
programmes en cas de coupure secteur
• Températures de Confort / Réduite / Hors-Gel
•
• Surveillance de la tension des piles
Dérogation temporaire de la température
• Remplacement des piles sans perte mémoire
•
Fonctionnement Automatique ou Manuel
• •
Fonction Vacances Fonction Reset
D T
ONNEES ECHNIQUES
Précision de la mesure de température 0.1°C (ou 0.2°F)
Précision des températures ajustables 0.5°C (ou 0.5°F)
Plages de température en confort et réduit : 5°C – 35°C (ou 41°F – 95°F)
en hors-gel : 0,5°C – 10°C (ou 33°F – 50°F)
Paramètres de régulation - vitesse de régulation: 7.5 cycle par heure (cycle de 8 minutes)
- bande de régulation: 2°K de bande proportionnelle
Elément de commande en puissance RELAIS de 8A (avec contacts chauffage et climatiseur)
Connexion Connecteur à vis 3 points sur le fond de la boîte
Piles 3 piles LR6 AA 1.5V
D
IMENSIONS
10
I & C
NSTALLATION ABLAGE
1
Placez le thermostat MILUX (A) sur un mur libre à distance
de toute fenêtre ou porte et éloigné d'un radiateur.
Passez les câbles de connexion (B) à travers le trou
au fond de la boîte.
Utilisez les vis (C) pour monter le fond sur le mur.
2
Connectez les fils conducteurs au connecteur (D),
en suivant le diagramme de connexion.
3
Enlevez la languette plastique sur les piles pour mettre le
MILUX en fonction. Ensuite fermez le MILUX comme
(Climatiseur)
expliqué à l'étape 3 de la section remplacement des piles.
4 Chauffage
Ajustez l'heure et suivez les instructions du
L
D R ci-dessous.
EMARRAGE APIDE
N
INSTRUCTIONS Comment vous servir du MILUX
Fonction Vacances activée
MENU des modes de fonctionnement Changez de mode
avec
Dérogation de température
Batteries faibles
Chauffage en fonction
Jours de la semaine
Température
Heure
Changez la temp.
avec + + + + / - - - -
Affichage graphique
du programme
Température ambiante
D R Instructions courtes et intuitives
EMARRAGE APIDE
Avec déplacez le cadre dans le MENU pour changer le mode de fonctionnement (voir ci-dessous)
Avec les touches + + + + / - - - - ajustez la température requise ou ajustez ce qui clignote à l'écran
OK /
Avec la touche basculez entre la température ambiante et celle requise ou validez un paramètre
et ajustez l'heure (Avec + + + + / - - - - ajustez les minutes, appuyez sur
D'abord allez sur OK , heures, OK , jours, OK )
Allez sur et sélectionner un Pré-programme à (ou un prog. utilisateur à , voir édition prog.)
et ajustez la température de confort requise avec les touches + + + + / - - - -
Allez sur (Par défaut elle est à 21°C)
et ajustez la température de réduction requise avec les touches + + + + / - - - - (Par défaut elle est à 17°C)
Allez sur
Finalement allez sur le mode automatique . Votre MILUX est en fonctionnement et suit le programme.
D M Instructions détaillées des modes
ESCRIPTION DES ODES
Mode de fonctionnement manuel en température de CONFORT :
Force la température de confort indéfiniment ou pour quelques heures ou jours (voir fonction Vacances).
En appuyant sur + + + + ou – – – – la température de confort clignote et peut être ajustée. Après quelques secondes la
température ambiante réapparaît. Votre MILUX suit maintenant la température de confort.
Mode de fonctionnement AUTOMATIQUE :
Le Chrono-thermostat MILUX suit le programme choisi en accord avec l'heure courante.
En appuyant sur + + + + ou – – – – une dérogation en température peut être ajustée jusqu'au prochain changement du
s'allume.. Avec + + + + / - - - - ajustez la température temporaire requise.
programme. Le segment
Au prochain changement du programme le s'éteint et le programme continue sans modification.
Mode de fonctionnement manuel en température REDUITE :
Force la température réduite indéfiniment ou pour quelques heures ou jours (voir fonction Vacances).
En appuyant sur + + + + ou – – – – la température de réduction clignote et peut être ajustée. Après quelques secondes
la température ambiante réapparaît. Votre MILUX suit maintenant la température réduite.
Mode de fonctionnement manuel en HORS-GEL : (seulement pour les systèmes de chauffage)
Evite l'installation de geler indéfiniment ou pour quelques heures ou jours (voir fonction Vacances).
En appuyant sur + + + + ou – – – – la température d'Hors-gel clignote et peut être ajustée. Après quelques secondes
la température ambiante réapparaît. Votre MILUX maintien la température au dessus du gel.
Mode d'ARRET :
Utilisez ce mode si votre chauffage ou climatisation doit être coupé.
Le MILUX va d'abord couper l'installation puis s'éteindre automatiquement (écran blanc).
Les programmes sont sauvegardés, l'horloge continue et la consommation est fortement réduite.
Reveillez le, en appuyant sur une touche. OK / affiche momentanément la température ambiante .
DANGER : D ANS CE MODE VOTRE INSTALLATION PEUT GELER car le thermostat est arrêté.
Menu d'ajustement de l'HORLOGE :
Utilisez ce menu pour ajuster l'horloge du MILUX à l'heure actuelle.
Avec + + + + / - - - - Avec + + + + / - - - - Avec + + + + / - - - -
Puis Puis Puis
ajustez minutes OK ajustez heures OK ajustez jours OK
En appuyant sur + + + + ou – – – – le numéro de programme commence à clignoter,
Menu PROGRAMME :
Utilisez pour voir
Puis avec + + + + / - - - -
les autres jours du programme
changez de programme
Montre le programme du jour
Si vous sélectionnez un Pré-programme à puis OK ce programme sera suivi en mode
OK
Si vous sélectionnez un programme utilisateur à puis vous entrerez en mode d'édition.
EDITION D'UN PROGRAMME UTILISATEUR : Heure du curseur
La touche + + + + active une température de
à la position du curseur
La touche - - - - active une température de à la position du curseur
Avec déplacez le curseur clignotant dans la journée et modifiez ou corrigez le programme
Quand la journée est correcte appuyez sur OK pour avancer au jour suivant. En appuyant sur OK sur le
dernier jour vous sortirez du mode d'édition du programme utilisateur et retournez au menu.
Maintenant votre programme utilisateur sera suivi si vous placez le MILUX en mode .
F S Vacances / Verrouillage / Ch-Fr / Reset
ONCTIONS PECIALES
Fonction VACANCES : seulement pour le mode confort , réduit ou hors-gel
. Ensuite sélectionnez avec + + + + ou - - - - le nombre d'heures
Avec , allez à la fonction ou le nombre de jours
avant que le MILUX retourne automatiquement en mode et continue de suivre le programme.
VERROUILLAGE DU CLAVIER : fonction de prévention contre une modification des paramètres par des enfants
En mode , , , et vous pouvez maintenir la touche OK appuyée et appuyez simultanément sur la
touche + + + + ou - - - - pour verrouiller (
) ou dé-verrouiller ( ) le clavier.
Sélection CHAUD/FROID : Allez à , maintenir la touche OK appuyée et appuyez simultanément sur .
Appuyez sur + + + + pour un système de Chauffage ( ) ou appuyez sur - - - - pour une Climatisation (
).
Fonction RESET : Efface tous les programmes et restaure les paramètres d'usine par défaut
, maintenir les touches + + + + et – – – – appuyées et appuyez simultanément sur la touche
Allez au mode OK . Tous les segments
s'allument montrant que le MILUX a été effacé et redémarré avec les paramètres d'usine par défaut.
Par défaut : 21°C 17°C 6°C tout confort fonctionnement CHAUD
Ensuite re-ajustez l'heure et suivez les instructions du D R .
EMARRAGE APIDE
R P Comment changer les piles
EMPLACEMENT DES ILES
1
2
3
Pour fermer le MILUX,
Appuyez sur le bouton du côté Remplacez les trois piles LR6 AA
gauche et tirez sur la face avant 1.5V par des neuves Placez la face avant an face du
pour l'enlever. fond de la boîte. Insérez les trois
IMPORTANT: Vous avez 1 minute contacts dans les trous du
Vous avez maintenant pour changer les piles connecteur. Ensuite poussez la
accès aux piles. face avant en la maintenant
parallèle au fond de la boîte
Vous pouvez aider le bouton à
cliquer en appuyant dessus.
Übersicht D
Der MILUX Chrono-Thermostat ist ein digitaler, programmierbarer Raumthermostat, mit dessen Hilfe es
möglich ist, ein zentrales Heizungs- (Gas, Öl, elektrisch) oder Kühlsystem zu kontrollieren und zu steuern.
Die programmierbare Wochenfunktion hilft mit, Energie zu sparen in unserem Alltagsleben.
F
UNKTIONEN
• 7 Tagesprogramm ( ausser Version • Auswahl HEISS oder KALT Betrieb
Tagesprogramm)
•
Einfaches Anschlußschema (2 Drähte)
•
9 vorinstallierte Programme
• •
4 Anwenderprogramme Tastatursperre (Kinderschutz)
• •
graphische Darstellung des Programms Batterieversorgung zur Vermeidung von
• Zeit- und Raumtemperaturanzeige Programm- und Zeitverlust bei Stromausfall
•
Komfort / reduzierte / Frostschutztemperatur
• • Batteriestandsanzeige
Temporäre Temperaturaufhebung
•
Austausch der Batterie ohne Programmverlust
•
Automatischer oder manueller Betrieb
• •
Urlaubsfunktion Resetfunktion
T ECHNISCHE D ATEN
Meßgenauigkeit 0.1°C (oder 0.2°F)
Einstellgenauigkeit 0.5°C (oder 0.5°F)
Einstellbereich Komfort & reduziert : 5°C – 35°C (oder 41°F – 95°F)
Frostschutz : 0,5°C – 10°C (oder 33°F – 50°F)
Einstellcharakteristik - Einstellgeschwindigkeit: 7.5 Zyklen / Stunde (8 min. Zyklus)
- Einstellbandbreite: 2°K vom Proportionalband
Steuerelement 8A RELAIS (mit Anschluss für Heizen und Kühlen)
Anschluss 3-er Anschlussbuchse an der Rückseite des Gehäuses
Batterien 3x LR6 AA 1.5V Batterien
D IMENSIONEN
I & A
NSTALLATION NSCHLUSS
1
Bringen Sie den MILUX Thermostat (A) auf einer ebenen
Wand an, mit genügend Abstand zu Fenstern und Türen und
nicht zu nahe an der Heizquelle.
Führen Sie die Anschlusskabel (B) durch das Loch im
Gehäuserückteil. Verwenden Sie die Schrauben (C) um das
Gehäuserückteil an der Wand zu montieren.
2
Schliessen Sie die Anschlussdrähte an der Anschlussbuchse
an (D). Beachten Sie das Anschlussschema.
3
Entnehmen Sie die Batterien der Plastikverpackung um den
MILUX mit Strom zu versorgen. Schliessen Sie dasGehäuse
wie in Schritt 3 beim Batteriewechsel erklärt (letzte Seite)
(Kühlen)
4
Heizen
Stellen Sie die Zeit ein und befolgen Sie die Q UICK S TART
Anleitung.
L
N
43
Anleitung Benützung des MILUX Thermostates
Urlaubsfunktion aktiviert
Betriebsart MENÜ verwende
um zu wechseln
Temperaturaufhebung
Batteriezustand
Heizung eingeschaltet
Wochentage
Temperatur
Zeitanzeige
+ + + + / - - - - Tasten zum
Wechseln der Temp
Graphische
Programmanzeige
Raumtempertur angezeigt
Q S Kurzanleitung
UICK TART
Mit Tasten wird im Top MENU die Betriebsart eingestellt (siehe Beschreibung der Betriebsart)
Mit den + + + + / - - - - Tasten wird die Temperatur eingestellt oder eine blinkende Anzeige verändert.
Mit der OK / Taste wechseln Sie zwischen Raumtemperatur und Einstelltemperatur oder bestätigen eine Einstellung.
die Zeiteinstellung (benutzen Sie + + + + / - - - - für die Minuten,
Zuerst erfolgt OK drücken, Stunden, OK , Tage, OK )
Gehe zu Programm Menü und wähle Wochenprogramm bis (oder Anwenderprogramm bis )
Komfort Mode zum Einstellen der gewünschten Temperatur mit + + + + / - - - - Tasten (eingestellt ist 21°C)
Gehe zu
reduzierter Mode zum Einstellen der gewünschten red. Temp. mit + + + + / - - - - Tasten (eingestellt ist 17°C)
Gehe zu
Abschließend gehe zu Autom. Mode. Ihr MILUX Thermostat ist nun einsatzbereit und befolgt das Programm.
M B Detailbeschreibung für jeden Modus
ODUS ESCHREIBUNG
Manueller COMFORT Modus :
Comfort-Temperatur kann auf unbestimmte Zeitdauer verändert werden (siehe Urlaubsfunktion).Durch
Drücken der + + + + oder - - - - Taste beginnt die Comfort-Temperatur zu blinken und kann so verändert werden.
Nach einigen Sekunden erscheint wieder die Raumtemperatur .
AUTOMATIC Modus :
MILUX Chrono-Thermostat befolgt automatisch das Programm gemäss der aktuellen Zeit.
Durch Drücken der + + + + oder – – – – Taste wird die aktuell eingestellte Temperatur verändert.. Das
Zeichen
leuchtet auf. Durch Drücken der + + + + / - - - - Tasten kann die gewünschte Temperatur eingestellt werden.
Beim nächsten Programmwechsel erlischt die und das Programm wird ohne Änderung fortgesetzt.
Manuell REDUZIERT Modus :
Die Reduziert-Temperatur kann auf unbestimmte Zeitdauer verändert werden (siehe Urlaubsfunktion).
Durch Drücken der + + + + oder - - - - Taste beginnt die Reduziert-Temperatur zu blinken und kann so verändert
werden. Nach einigen Sekunden erscheint wieder die Raumtemperatur .
Manueller Antifrost Modus : (nur für Heizsysteme, HEISS Modus ausgewählt)
Durch Drücken der + + + + oder - - - - Taste beginnt die Antifrost-Temperatur zu blinken und kann so verändert
werden. Nach einigen Sekunden erscheint wieder die Raumtemperatur . MILUX hält die Temperatur
Frostfrei.
AUS Modus:Benützen Sie diesen Modus, wenn Ihre Heiz- oder Kühlinstall. ausgeschaltet werden muss.
Der Thermostat schaltet die Anlage und sich selber aus (leere Anzeige).
Anwendungsprogramme bleiben gespeichert, Zeit läuft im Hintergrund weiter, minimaler
Batterieverbrauch.Reaktivierung erfolgt durch Drücken einer beliebigen Taste.
GEFAHR : I M F , MILUX !!!
N DIESEM ODUS ROSTGEFAHR DA DER AUSGESCHALTEN IST
Menü Zeiteinstellung :
Benutzen Sie dieses Menü um die MILUX-Uhr auf die aktuelle Zeit einzustellen.
+ + + + / - - - - um die Min. + + + + / - - - - um die Std. + + + + / - - - - um die
Drücke Drücke Drück
OK OK OK
einzustellen einzustellen Tage einzust.
PROGRAMM Menu : Durch Drücken von + + + + oder - - - - fängt die Programmnummer an zu blinken,
um die anderen Tage
+ + + + / - - - - zum Wählen im Programm zu sehen
des Programmes
Zeigt das tägliche Programm
Bei Auswahl eines vorinstall. Programmes bis und Drücken von OK wird es in ausgeführt.
OK
Bei Wahl eines Anwederprogrammes bis und drücken von erreichen Sie die USER PROGRAM EDITION.
USER PROGRAM EDITION : Blinkender Cursor zur Stundenanzeige
Die + + + + Taste stellt
Temperatur zur blinkenden Programmstunde ein
Die - - - - Taste stellt
Temperatur zur blinkenden Programmstunde ein
Tasten um die blinkende Cursorposition zu wechseln und um das Programm zu ändern.
Wenn der angezeigte Tag korrekt ist, drücke OK um zum nächsten Tag zu kommen. Bei Drücken von OK
am letzten Tag verlassen Sie das Anwenderprogramm und kehren zum Top Menü zurück.
Ihr Anwenderprogramm wird nun befolgt, wenn Ihr MILUX im Automatischen Mode ist .
46
S F Urlaub / Sperrung / Heiss-Kalt / Reset
PEZIELLE UNKTIONEN
URLAUB Funktion : nur für Comfort Modus, reduzierter Modus oder Gefrierschutz Modus.
Funktion. Nun können Sie mit der + + + + oder - - - - Taste die Zahl der Stunden
Mit gehe zu oder die Zahl der
Tage wählen, bevor der MILUX automatisch in den Modus wechselt und das Programm fortsetzt.
Tastatursperr-Funktion : Funktion zur Vermeidung von Verstellung der MILUX Parameter durch Unbefugte
Im , , , und Modus können Sie durch gleichzeitiges Drücken von OK
und + + + + oder - - - - Taste die Tastatur sperren (
) oder entsperren ( ) .
HEISS/KALT Auswahl : Gehen Sie zu , drücken Sie gleichzeitig die OK Taste und die Taste
Drücken dann + + + + für den HEISS Modus ( ) oder – – – – für den KALT Modus (
).
RESET Funktion : Löscht alle Anwenderprogramme und setzt den MILUX auf die Werkseinstellung
AUS Modus, halte + + + + und – – – – Tasten gedrückt und drücke gleichzeitig
Gehe in den OK . Alle Abschnitte leuchten für
ein paar Sekunden auf und zeigen an, dass der MILUX gelöscht und auf Werkseinstellung rückgesetzt wurde.
Werkseinstellung : 21°C 17°C 6°C Comfort HEISS Modus
Stellen Sie dann die Zeit ein und befolgen erneut die QUICK-START Anleitung.
B Wie werden die Batterien gewechselt
ATTERIEWECHSEL
1 2
3 3
Um den MILUX zu schliessen,
Drücken Sie auf der linken Seite Ersetzen Sie die 3 alten LR6 AA
am Gehäuse und Entfernen Sie die 1.5V Batterien durch neue Platzieren Sie die Frontabdeckung
Front des Gehäuses. auf dem Rückteil des Gehäuses.
WICHTIG: Sie haben 1 Minute Zeit, Führen Sie die drei Kontakte in
Sie haben jetzt Zugang zu den die Batterien zu wechseln die dafür vorgesehenen Löcher.
Batterien. Drücken Sie die Frontabdeckung
auf das Gehäuserückteil.
ITA
GENERALITÁ
Il cronotermostato MILUX è un termostato digitale programmabile, in grado di controllare e regolare
direttamente gli impianti di riscaldamento (elettrici, a gas, a gasolio) oppure i sistemi di condizionamento
dell'aria.
La funzione di programmazione settimanale consente il risparmio energetico grazie ad un programma
personalizzabile a seconda delle abitudini di ciascun utente.
C ARATTERISTICHE
• •
Programmazione settimanale (escluso il modello a Selezione dell'opzione RISCALDAMENTO o
programmazione giornaliera) CONDIZIONAMENTO
• •
9 programmi preimpostati Facilità di cablaggio (collegamento a 2 fili)
•
4 programmi personalizzabili
•
Blocco dei tasti, per prevenire modifiche accidentali dei
• Visualizzazione grafica dei programmi parametri impostati
•
• Visualizzazione della temperatura ambiente e dell'ora Alimentato a batterie, per evitare la perdita dell'ora e dei
programmi impostati in caso di interruzione della
• corrente elettrica
Temperature Comfort / Ridotta / Anti-gelo
•
Possibilità di intervenire manualmente senza modificare
•
il programma impostato Indicatore batterie esaurite
•
Sostituzione delle batterie senza perdita dei programmi
• impostati
Funzionamento AUTOMATICO o MANUALE
•
Funzione "Vacanze" (sospensione del funzionamento nei
•
periodi di assenza) Funzione di reset
C T
ARATTERISTICHE ECNICHE
Tolleranza nei valori di temperatura rilevati 0,1°C (o 0,1°F)
Tolleranza nei valori di temperatura impostati 0,5°C (o 0,5°F)
Campi di temperatura impostabili 5°C - 35°C (41°F – 95°F) per temperature "Comfort" e "Ridotta"
0,5°C - 10°C (33°F – 50°F) per temperatura "Anti-gelo"
Regolazione - velocità di regolazione: 7,5 cicli/ora (ciclo di 8 minuti )
- banda di regolazione: banda proporzionale di 2°K (potenza impostata)
Uscita di comando Relè 5A (con contatti per sistemi di riscaldamento e condizionamento)
Collegamento connettore a 3 posizioni (con serraggio dei fili mediante viti) nella parte
posteriore del contenitore
Batterie 3 batterie LR6 AA da 1.5V
D IMENSIONI
I C
NSTALLAZIONE E ABLAGGIO
1
Posizionare il termostato MILUX (A) su una parete piana,
lontano da porte, finestre e termosifoni.
Far passare i fili di collegamento (B) attraverso il foro che si
trova sulla parte posteriore del contenitore, che dovrà essere
poi fissata (C) alla parete mediante le apposite viti.
2
Collegare i fili al connettore (D), seguendo le indicazioni
riportate nello schema elettrico.
3
Togliere le linguette isolanti in plastica dalle batterie
per dare corrente al termostato MILUX. Chiudere il
contenitore come spiegato al punto 3 delle istruzioni
(Condizionamento)
per la sostituzione delle batterie (ultima pagina).
4
Riscaldament
Regolare l'ora e seguire le istruzioni riportate al capitolo
A R . L
VVIO APIDO
N
ISTRUZIONI Come usare il termostato MILUX
Funzione "Vacanze" attivata Usare i tasti per
MENU delle modalità operative
cambiare la modalità
Intervento manuale
Indicatore batterie
scariche
Funzionamento caldaia
Giorni della setti
Temperatura
Ora
Usare i tasti + + + + / - - - - per
cambiare la temperatura
Visualizzazione
grafica del
programma
Temperatura ambiente
